Что такое HBA-контроллер

HBA (Host Bus Adapter) — это плата, которая соединяет сервер с дисковыми массивами. Она передает данные между процессором и хранилищем, разгружая системную шину и ускоряя работу дисков.

Без HBA серверу приходится обрабатывать запросы к хранилищу через встроенные порты. Это медленно и ненадежно, особенно при больших объемах данных. С HBA сервер получает стабильное подключение и минимальные задержки.

Применяется в дата-центрах, корпоративных хранилищах, системах резервного копирования и аналитики.

Типы HBA-контроллеров

HBA-контроллеры бывают встроенные и внешние.

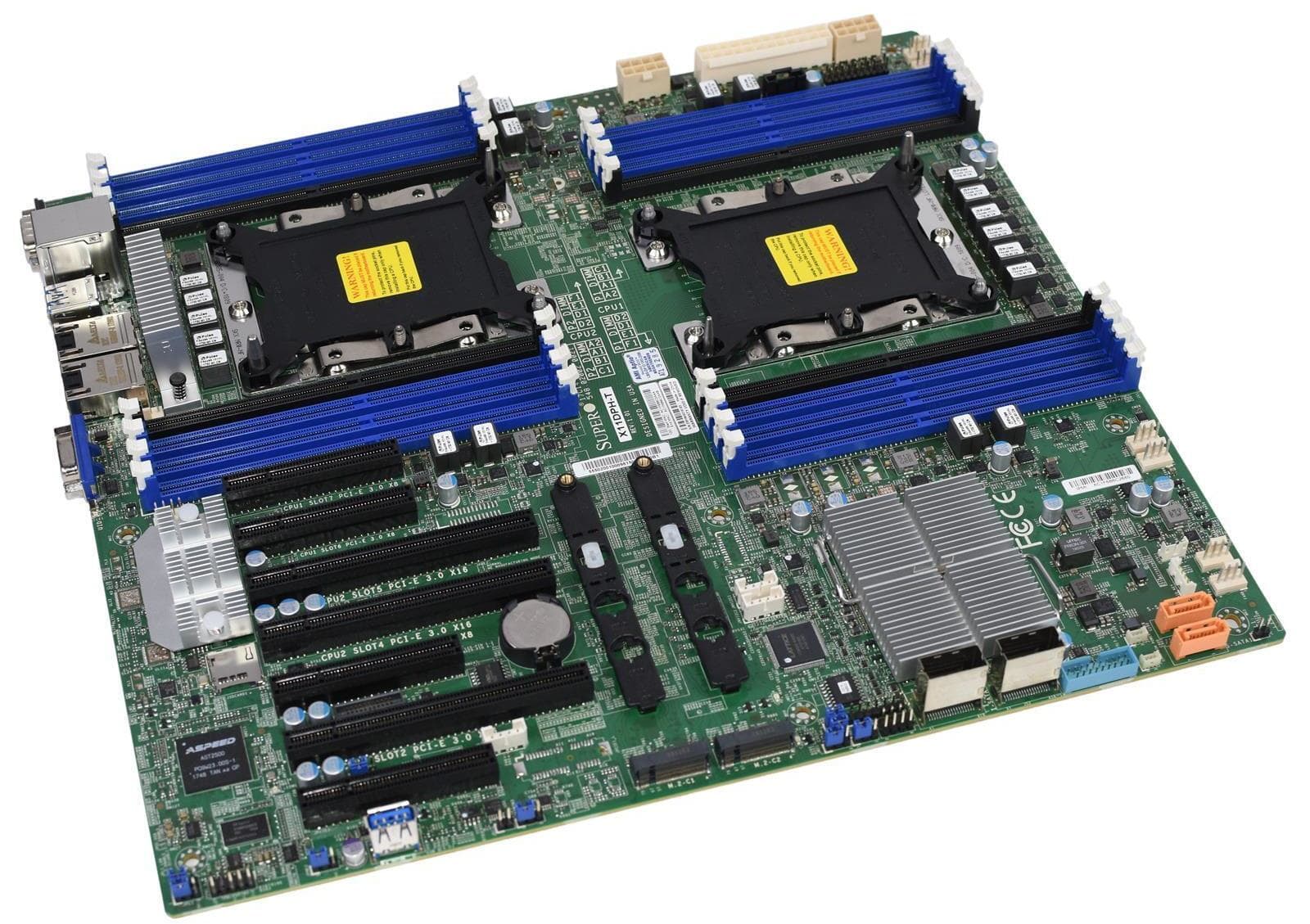

Встроенные HBA

Находятся прямо на материнской плате сервера. Используются в небольших системах хранения, где нет жестких требований к скорости передачи данных. Ограничены по возможностям: часто работают только с SATA-дисками и не поддерживают отказоустойчивые конфигурации.

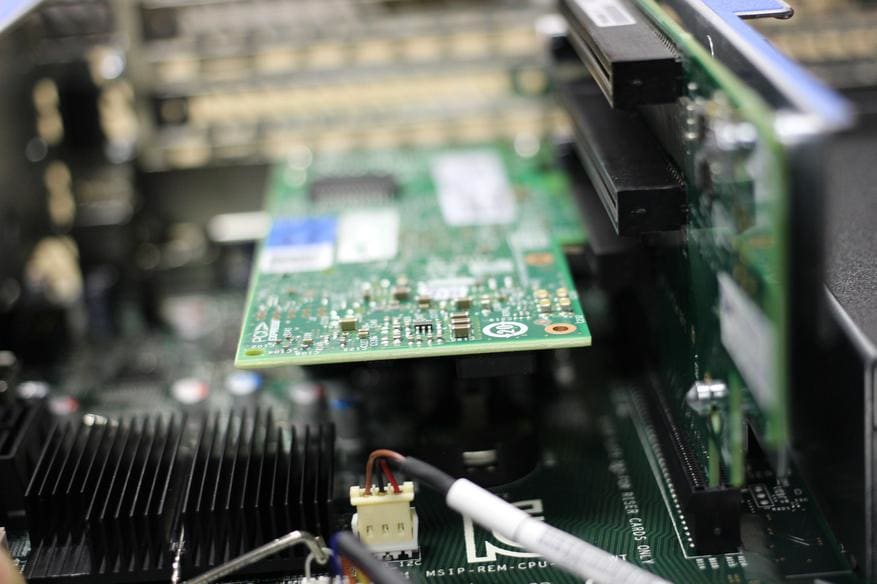

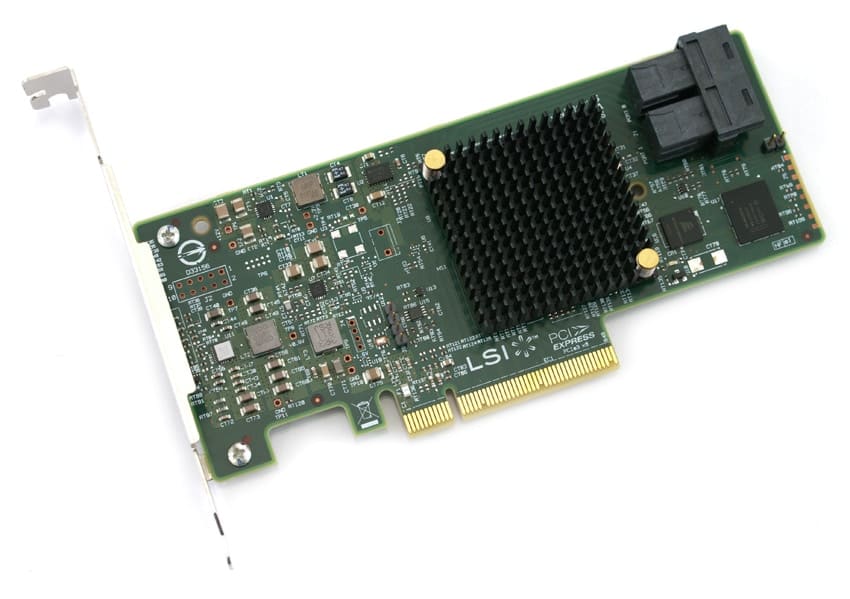

Внешние HBA

Это отдельные карты расширения, которые вставляются в PCIe-слот сервера. Они поддерживают высокоскоростные интерфейсы (SAS, Fibre Channel, NVMe) и позволяют подключать десятки или сотни дисков. Используются в корпоративных системах хранения и дата-центрах.

Какой HBA выбрать? Если нужен простой доступ к дискам — подойдет встроенный. Если важны скорость и масштабируемость — только внешняя карта.

Протоколы HBA-контроллеров

HBA-контроллеры поддерживают несколько протоколов передачи данных. Выбор зависит от задач: где будет использоваться система, какие объемы данных она обрабатывает и насколько критичны скорость и отказоустойчивость.

SATA (Serial ATA) — бюджетный и массовый

SATA — самый распространенный интерфейс, который используется в потребительских и бюджетных серверных системах. Он подходит для HDD и SSD, обеспечивает скорость до 6 Гбит/с и поддерживает подключение одного устройства на порт. Это хороший вариант для недорогих хранилищ, но в корпоративных системах часто становится узким местом: скорости не хватает, а надежность ниже, чем у других интерфейсов.

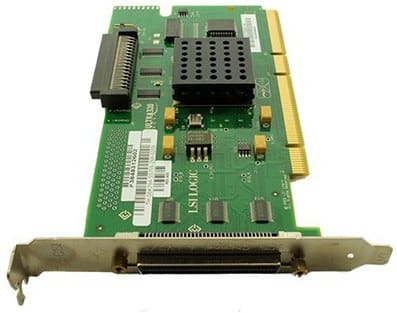

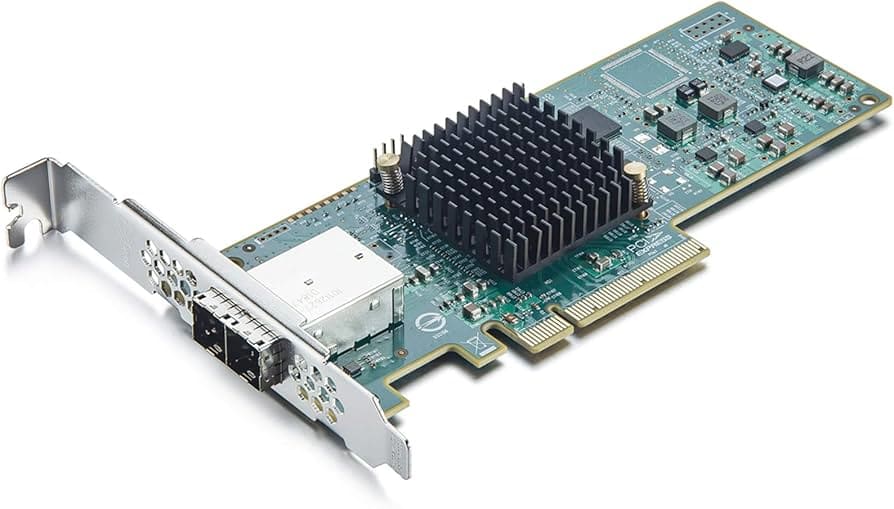

SAS (Serial Attached SCSI) — для корпоративных серверов

SAS — более продвинутый интерфейс, который работает с жесткими дисками и SSD корпоративного класса. Его основные преимущества: высокая надежность, поддержка многопоточной передачи данных и возможность подключения нескольких устройств к одному порту. Современные SAS-контроллеры поддерживают скорости до 24 Гбит/с, что делает их популярным выбором для дата-центров и критически важных серверов.

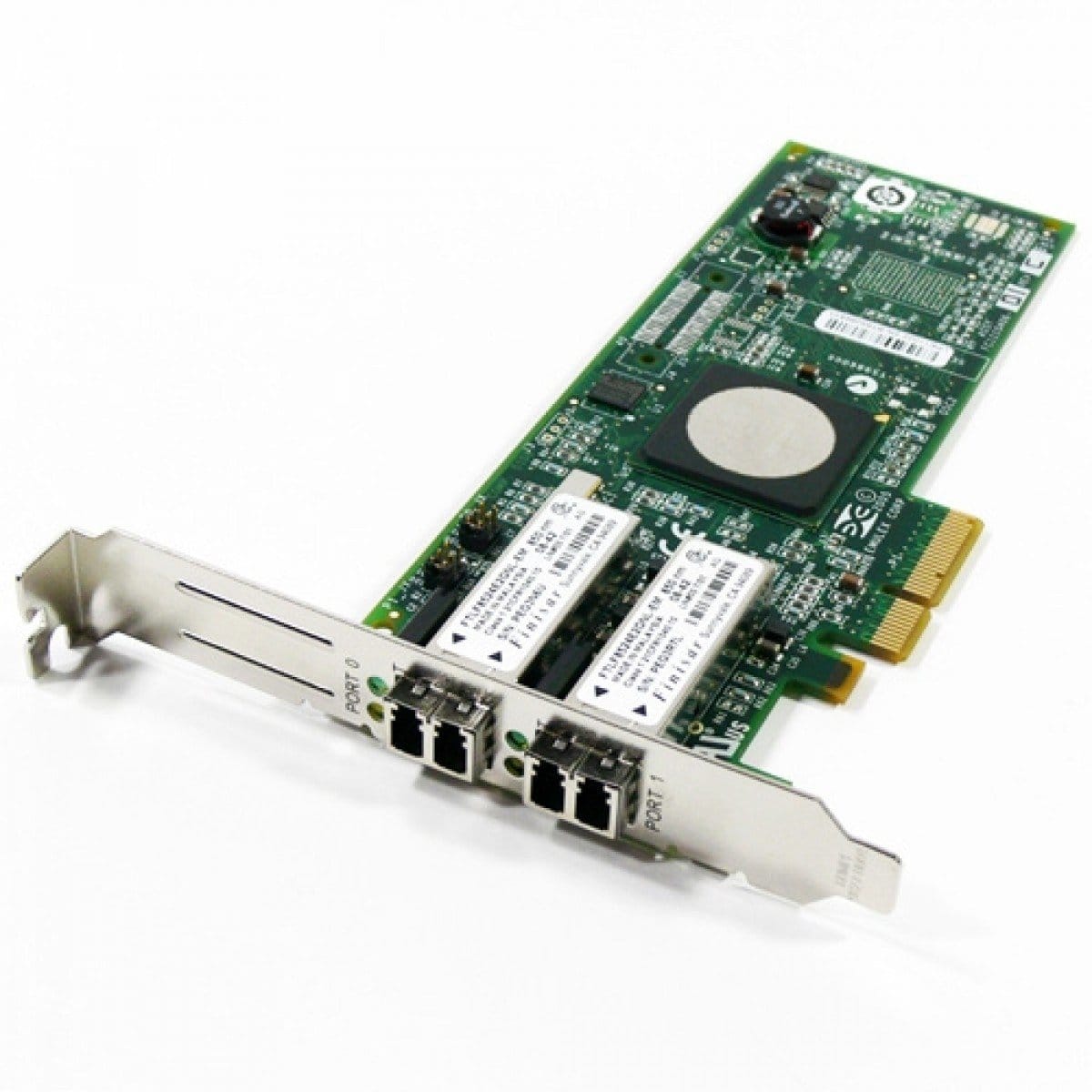

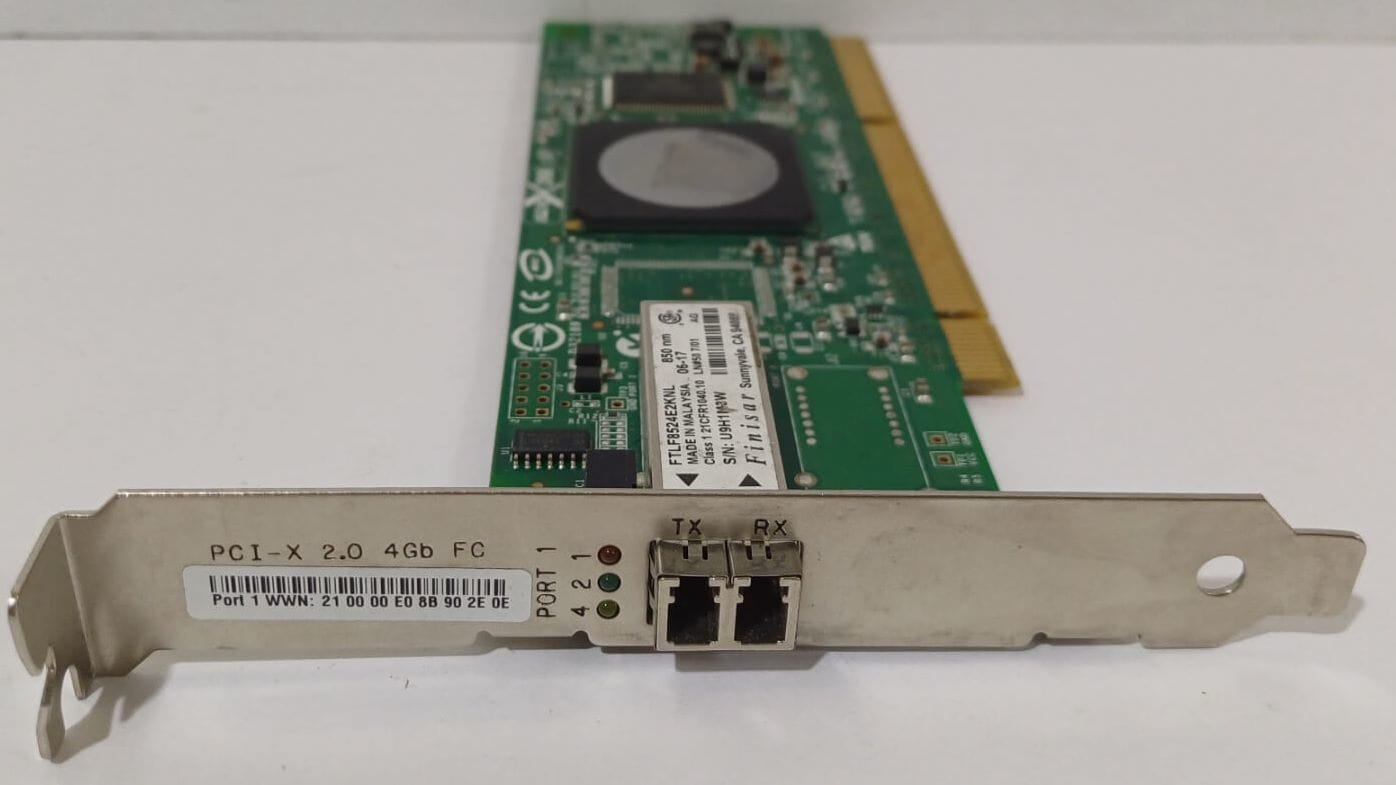

Fibre Channel (FC) — для сетевых хранилищ

Fibre Channel — это специализированный протокол для сетевых хранилищ (SAN). Он обеспечивает скорость до 128 Гбит/с, низкие задержки и высокий уровень отказоустойчивости. Используется в крупных корпоративных системах, где важны скорость доступа к данным и бесперебойная работа. В отличие от iSCSI, Fibre Channel требует специализированного оборудования и инфраструктуры, что делает его дорогим, но крайне надежным решением.

iSCSI (Internet Small Computer System Interface) — универсальное решение

iSCSI передает данные по обычной сети Ethernet, что делает его доступным и удобным для масштабирования. Скорость зависит от используемой сети: 10, 25, 40 Гбит/с и выше. Это хороший выбор для тех, кто хочет построить SAN-хранилище без вложений в дорогую инфраструктуру Fibre Channel. Однако iSCSI может уступать Fibre Channel в скорости и надежности, если сеть загружена другим трафиком.

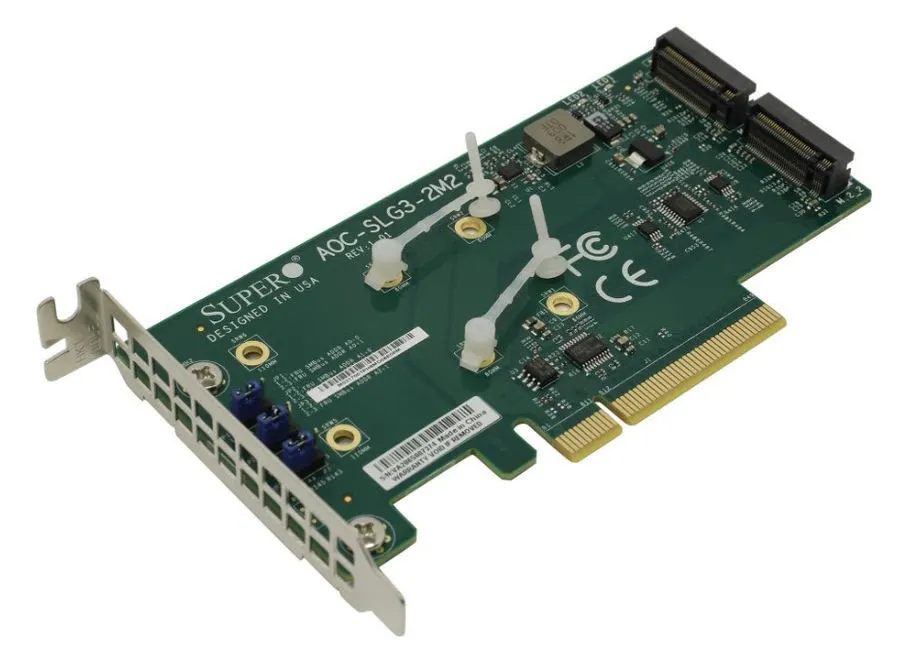

NVMe (Non-Volatile Memory Express) — максимум скорости

NVMe — это интерфейс для высокопроизводительных SSD, работающий через PCIe. Он обеспечивает рекордные скорости передачи данных (до 128 Гбит/с) и минимальные задержки. Используется в серверах Big Data, системах машинного обучения и высокопроизводительных вычислениях, где критична скорость доступа к данным. Однако NVMe-накопители дороже обычных SAS и SATA-дисков, а для их подключения требуется поддержка на уровне материнской платы или специального контроллера.

Что выбрать?

Если бюджет ограничен, SATA подойдет для небольших серверов. SAS — выбор для надежных корпоративных систем. Fibre Channel и iSCSI решают задачи сетевого хранения, а NVMe — для самых быстрых решений.

Применение HBA-контроллеров

HBA-контроллеры используются в разных сферах, где важно быстро и надежно передавать данные. Рассмотрим основные сценарии их применения.

Серверы и дата-центры

В корпоративных дата-центрах HBA-контроллеры управляют подключением дисковых массивов. Они позволяют серверам эффективно взаимодействовать с хранилищами, обеспечивают быструю обработку запросов и снижают нагрузку на процессор. Например, в высоконагруженных системах используют SAS- или NVMe-контроллеры для обеспечения высокой пропускной способности.

Виртуализация и облачные вычисления

Виртуализированные среды требуют быстрого доступа к дисковым ресурсам. HBA-контроллеры помогают распределять нагрузку между виртуальными машинами, обеспечивая балансировку и отказоустойчивость. Например, в гиперконвергентных инфраструктурах (HCI) часто применяются NVMe-контроллеры, чтобы ускорить работу виртуальных дисков.

Системы резервного копирования и восстановления данных

В системах бэкапа скорость записи и чтения данных имеет решающее значение. HBA-контроллеры позволяют эффективно работать с ленточными библиотеками, дисковыми массивами и SAN-хранилищами. Например, Fibre Channel-контроллеры часто используются в крупных корпоративных системах резервного копирования.

Обработка больших данных (Big Data)

Big Data-системы работают с огромными массивами информации, которые требуют высокой пропускной способности. HBA-контроллеры на базе NVMe и SAS позволяют ускорять доступ к данным, что критично для аналитических систем и машинного обучения.

Локальные системы хранения (NAS и DAS)

В сетевых хранилищах (NAS) и прямых подключаемых системах (DAS) HBA-контроллеры обеспечивают взаимодействие серверов с дисками. Например, в домашних серверах и небольших офисных СХД часто используют SATA- и SAS-контроллеры для балансировки стоимости и производительности.

HBA-контроллер — незаменимый компонент в любой системе, где важны надежность, скорость и гибкость управления хранилищами.

Преимущества использования HBA-контроллеров

HBA-контроллер — это не просто переходник между сервером и дисками. Это инструмент, который даёт инфраструктуре стабильность, гибкость и высокую производительность. В отличие от программных решений и аппаратных RAID-контроллеров, HBA работает прозрачно: он не вмешивается в структуру данных и не диктует, как вы должны строить свою систему хранения.

Высокая производительность

HBA передаёт команды и данные напрямую между сервером и накопителями. Это позволяет снизить задержки, увеличить скорость передачи информации и освободить процессор от лишней нагрузки. Особенно важно это в системах, где постоянно идёт обмен с дисками — например, при виртуализации, резервном копировании или аналитике.

В отличие от программных решений, где операции идут через CPU, или RAID-контроллеров с ограниченной логикой, HBA работает быстрее и стабильнее под нагрузкой. Сервер с хорошим HBA-адаптером может «качать» десятки терабайт данных без перегрева и тормозов.

Гибкость в выборе хранилища

С HBA нет привязки к конкретной схеме или типу RAID. Вы сами выбираете, как использовать диски: объединять их в массив средствами ОС, использовать как независимые устройства или настраивать программный RAID на уровне файловой системы. Это особенно удобно в гибридных средах, где часть данных идёт на быстрые SSD, а часть — на более дешёвые HDD.

К тому же, вы можете подключать SATA, SAS или NVMe-накопители в нужной конфигурации, в том числе миксовать их в одной стойке — главное, чтобы HBA это поддерживал.

Широкая поддержка протоколов

Современные HBA-контроллеры работают с разными протоколами:

• SATA — дешёвые и массовые диски;
• SAS — для корпоративных задач;
• Fibre Channel — если строите SAN-хранилище;
• iSCSI — когда всё идёт по IP;
• NVMe — если приоритет — скорость.

Это значит, что вы не привязаны к одному вендору или технологии. Система может эволюционировать, а HBA будет продолжать работать в новой конфигурации.

Масштабируемость и отказоустойчивость

С HBA можно начать с пары дисков, а потом постепенно наращивать массив до десятков и сотен накопителей. Контроллеры умеют работать с энклоузерами, расширителями портов, внешними полками. При этом можно не останавливать сервер и не выстраивать всё с нуля.

А ещё HBA-контроллеры часто поддерживают технологии multipath и hot-swap, что позволяет строить отказоустойчивые решения без лишней сложности.

Минимальные затраты на обслуживание

Если с RAID-контроллером что-то случилось, восстановление массива может превратиться в квест с поиском идентичной модели и прошивки. HBA проще: он не управляет массивами, а просто передаёт данные. Вы заменили контроллер — и продолжаете работать.

Это снижает риски при обновлении оборудования, миграции или масштабировании. А значит, ваш IT-отдел тратит меньше времени на поддержку, а бизнес — меньше денег на простои.

Совместимость с виртуальными средами

В средах вроде VMware ESXi, Microsoft Hyper-V или Proxmox, HBA — это почти стандарт. Он позволяет отдавать диски напрямую виртуальным машинам, использовать ZFS, Ceph и другие файловые системы, которые требуют «чистого» доступа к накопителям.

С HBA проще строить гибкие и масштабируемые хранилища, без привязки к аппаратным ограничениям.

Если инфраструктура должна быть гибкой, быстрой и управляемой — HBA-контроллер становится логичным и экономически оправданным выбором.

Перспективы развития HBA-контроллеров

Технологии хранения данных развиваются вместе с бизнесом. Увеличивается объем информации, растут скорости передачи, появляются новые задачи. HBA-контроллеры тоже меняются — они становятся быстрее, умнее и более универсальными.

Рост скорости передачи данных

Современные приложения требуют высокой пропускной способности. NVMe-контроллеры уже работают на скорости 128 Гбит/с, и это не предел. Новые стандарты PCIe 5.0 и 6.0 увеличивают пропускную способность вдвое с каждым поколением. Это значит, что HBA будет справляться с потоками данных, которые вчера считались экстремальными.

Развитие протоколов и совместимости

Производители стремятся к универсальности. Один адаптер — много интерфейсов. Уже сейчас на рынке есть HBA, которые работают с SAS, SATA и NVMe одновременно. Появляются контроллеры с автоопределением протокола, что упрощает конфигурацию и делает систему более гибкой.

Параллельно растёт поддержка отказоустойчивых функций на уровне прошивки: горячая замена, multipath, автоматическая реконфигурация после сбоя.

Оптимизация под ИИ и машинное обучение

Системы, где крутится искусственный интеллект, требуют моментального доступа к огромным объёмам данных. HBA нового поколения подстраиваются под эти нагрузки: снижают задержки, работают с SSD по полной скорости, поддерживают параллельный доступ без очередей и «затыков».

Некоторые контроллеры даже интегрируются с GPU-серверами напрямую — без промежуточных программных уровней. Это сокращает путь данных и ускоряет обработку.

Будущее HBA — в сторону скорости, совместимости и автономности. Всё, чтобы инженер не отвлекался на лишнюю настройку, а система просто работала.

Как выбрать HBA-контроллер

Выбор HBA зависит от задач, оборудования и требований к производительности. Универсального варианта нет: для бэкапа и для виртуализации подойдут разные адаптеры. Ниже — основные критерии, на которые стоит смотреть.

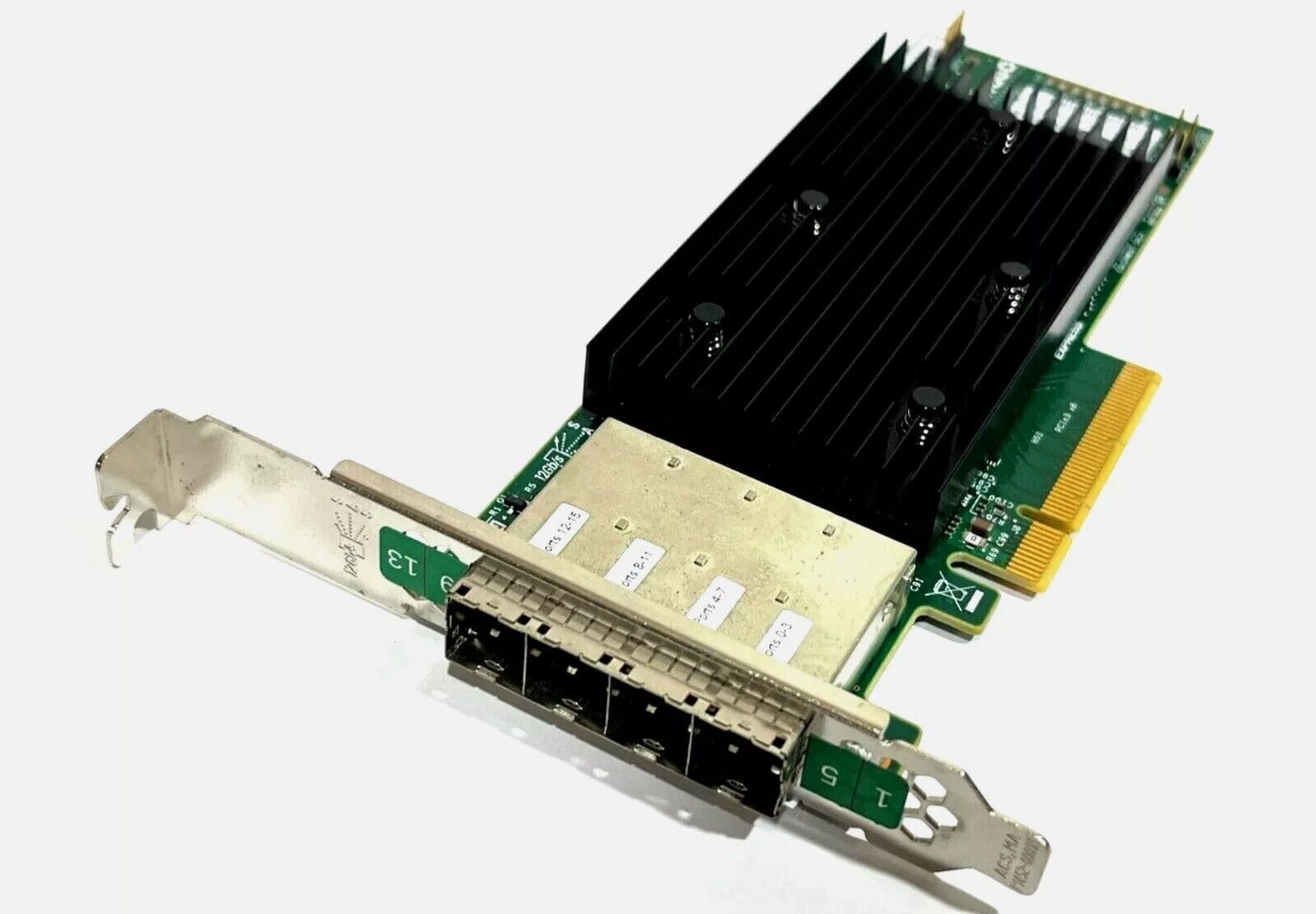

Количество портов и поддерживаемых устройств

Определите, сколько дисков вы планируете подключить сейчас и в будущем. Простые HBA-контроллеры имеют 2–4 порта, более продвинутые — 8, 16 или больше. Если нужен рост, ищите модели с поддержкой SAS-экспандеров: они позволяют подключать десятки дисков через одну карту.

Учтите и типы портов — SFF-8643, SFF-8654, U.2, U.3 — и наличие переходников, если нужно миксовать интерфейсы.

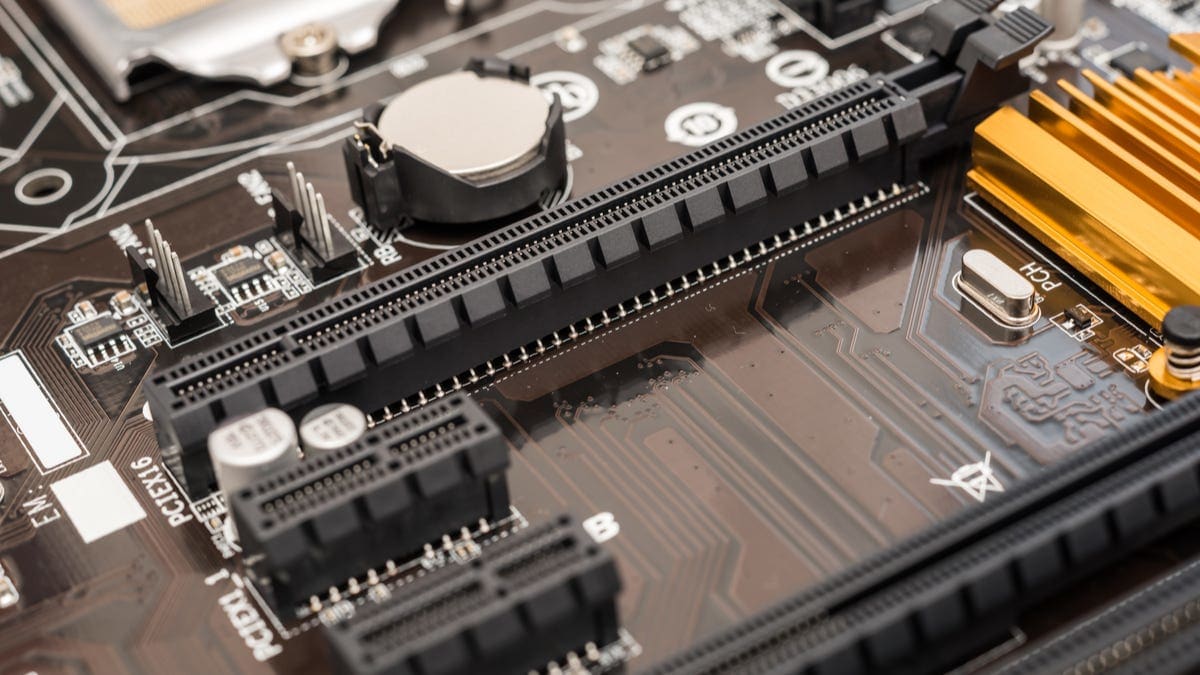

Пропускная способность и интерфейс подключения

Контроллер может быть ограничен не только портами, но и пропускной способностью PCIe. Например, карта с PCIe Gen3 x4 — это до 32 Гбит/с, а Gen4 x8 — до 128 Гбит/с. Если вы используете SSD или NVMe, обратите внимание на совместимость с PCIe 4.0 или 5.0.

Проверьте, поддерживает ли ваша материнская плата нужный слот. Иначе будет как с USB 3.0 в порту USB 2.0 — всё работает, но медленно.

Совместимость с накопителями и протоколами

Не все HBA работают с любыми дисками. Некоторые адаптеры заточены только под SAS, другие поддерживают и SATA, и SAS, и NVMe. Посмотрите документацию и список совместимых моделей.

Если вы планируете строить гибридное хранилище, выбирайте адаптер с мультипротокольной поддержкой. Это избавит от замены карты при переходе на SSD.

Поддержка операционных систем

Большинство HBA-контроллеров работают с Windows Server, Linux и VMware ESXi. Но нюансы есть: в Linux может потребоваться модуль ядра или ручная установка драйвера, а в ESXi — сертификация для полноценной работы.

Совет: загляните в HCL (Hardware Compatibility List) вашей системы. Это сэкономит часы на поиск проблем.

Производители и модели

На рынке доминируют Broadcom (LSI), Microchip (Adaptec), ATTO и некоторые китайские OEM. LSI 9300 и 9400 — классика для SAS/SATA. Если работаете с NVMe — смотрите на адаптеры от Marvell или адаптированные OEM-карты с поддержкой U.2.

Не гонитесь за цифрами в описании. Сравнивайте реальные кейсы, смотрите отзывы, читайте форумы. И обязательно обращайте внимание на срок поддержки и наличие прошивок — особенно если работаете в корпоративной среде.

Заключение

HBA-контроллер — важный элемент современной IT-инфраструктуры. Он обеспечивает стабильное, быстрое и масштабируемое соединение между сервером и накопителями.

Если вы работаете с большими объёмами данных, строите систему виртуализации, разворачиваете резервное копирование или просто хотите стабильное хранилище — без хорошего HBA не обойтись. Он разгружает процессор, ускоряет доступ к данным и снижает риски потери информации.

Подходите к выбору HBA как к проектированию системы: оценивайте нагрузку, интерфейсы, совместимость с накопителями и операционными системами. Не всегда нужна топовая модель. Иногда простая карта решит задачу лучше, чем дорогая с избыточными возможностями.

А главное — не забывайте о тестировании. Любая система надёжнее, когда проверена в «бою», а не только по спецификациям.

FAQ: HBA-контроллеры — коротко о главном

HBA и RAID — это одно и то же?

Нет. HBA — это «чистый» адаптер, который просто подключает диски. Он не управляет массивами и не вмешивается в структуру хранения. RAID-контроллер, наоборот, собирает диски в массив и сам решает, как на них писать.

У нас есть: RAID-контроллеры с кэшем и без

Нужен ли HBA, если у меня уже есть SATA-порты на плате?

Если вы подключаете 1–2 диска, встроенных портов достаточно. Но если нужно больше скорости, стабильности и масштабируемости — лучше использовать HBA. Особенно если работаете с SAS или NVMe-дисками.

Подходящие адаптеры: SAS-контроллеры | NVMe-контроллеры

Какие диски подходят к HBA?

HBA поддерживает SAS, SATA, NVMe — зависит от модели. Обратите внимание на разъёмы: у некоторых контроллеров нужны переходники или кабели SFF.

Полезно: Жёсткие диски SAS | Серверные SSD NVMe

Какой HBA выбрать для сервера под виртуализацию?

Для виртуализации важны скорость, стабильность и поддержка multipath. Лучше брать HBA с SAS или NVMe, минимум на 8 портов, с поддержкой hot-swap.

Смотрите: Контроллеры под VMware и Proxmox

Есть ли смысл в HBA для домашнего NAS?

Да, если вы строите NAS на 4+ диска, особенно с ZFS или TrueNAS. HBA даст стабильное подключение и позволит системе работать напрямую с дисками, без абстракции RAID.

Рекомендуем: Бюджетные HBA-контроллеры | Контроллеры под FreeNAS/TrueNAS

Можно ли заменить RAID-контроллер на HBA?

Можно, но потеряете функции управления массивами на аппаратном уровне. Если вы используете программный RAID (например, ZFS или mdadm), то HBA — даже предпочтительнее. Он даёт полный контроль операционной системе.
