Эта страница — исчерпывающее руководство по технологии FPGA. Здесь мы разберем всё: от базовых принципов работы программируемой логики до ее практического применения и перспектив развития. Материал поможет инженерам, разработчикам и техническим руководителям понять, как и для чего использовать эту технологию.
Что такое FPGA (ПЛИС) простыми словами
FPGA (Field-Programmable Gate Array) — это программируемая логическая интегральная схема (ПЛИС). Говоря просто, что такое FPGA: это микросхема, чью внутреннюю структуру можно настроить для выполнения любой цифровой задачи уже после ее производства. В отличие от процессора, который является устройством с фиксированной архитектурой, FPGA это чистый лист для инженера. Значение этой технологии в том, что она позволяет создавать кастомные аппаратные решения, адаптированные под конкретную задачу.
Объяснение на аналогии: цифровой конструктор Lego для инженеров
Чтобы понять суть FPGA, представьте цифровой конструктор Lego. Процессор (CPU) — это готовая, собранная на заводе модель, например, автомобиль. Он отлично справляется со своей задачей — ездить по дорогам, но вы не можете превратить его в самолет.
FPGA — это огромная коробка с универсальными кубиками Lego (логическими блоками) и миллионом способов их соединить. Инженер не ограничен заводской конструкцией. Он может «построить» из этих кубиков любую цифровую схему: от простого калькулятора до сложнейшего процессора для обработки видео или нейросети. И если завтра понадобится другая схема, он просто «разберет» старую и «соберет» новую, не меняя сам чип.

Ключевые отличия: FPGA vs CPU, GPU и микроконтроллеры
FPGA занимают уникальное место в мире электроники. Они не заменяют процессоры или микроконтроллеры, а дополняют их, решая специфические задачи. Если CPU — универсальный «мозг» для последовательных операций, а GPU — мастер параллельных вычислений для графики, то FPGA предлагает аппаратный параллелизм для любых задач, где важна минимальная задержка и гибкость. При выборе между FPGA или ASIC, CPU и GPU ключевыми факторами становятся производительность, гибкость, стоимость и время разработки. Сравнение этих технологий показывает, почему для одних проектов лучше подходит FPGA, а для других — классический процессор.
| Характеристика | CPU | GPU | FPGA | MCU | ASIC |
|---|---|---|---|---|---|
| Гибкость (перепрограммируемость) | Высокая (универсальный, ОС, ПО) | Средняя (смена ПО, драйверов) | Высокая (полная перепрограммируемость) | Средняя (ПО на С; мало железа) | Низкая (фиксированная логика) |
| Параллелизм вычислений | Низкий (несколько ядер) | Высокий (тысячи потоков) | Высокий (гибкая параллельная логика) | Низкий (1–несколько ядер) | Высокий (оптимизирован под задачу) |
| Производительность на Ватт | Средняя | Высокая (для параллельных задач) | Высокая (для своих задач) | Средняя | Очень высокая (оптимизированный ASIC) |
| Стоимость разработки (NRE) | Низкая (готовые решения) | Низкая (готовые решения) | Средняя (нужна прошивка, но не маска) | Низкая (готовые решения, ПО простое) | Высокая (разработка и маска) |
| Стоимость единицы (в серии) | Средняя/низкая | Средняя/низкая | Высокая (малые серии) | Низкая (микрочип) | Очень низкая (при больших сериях) |
| Время выхода на рынок | Очень низкое (готово к работе) | Очень низкое (готово к работе) | Среднее (быстрая конфигурация) | Очень низкое (готово к работе) | Высокое (месяцы, маска) |
Преимущества и недостатки FPGA
Как и любая технология, FPGA имеют свои плюсы и минусы. Преимущества и недостатки FPGA важно оценивать в контексте конкретной задачи. Преимущества FPGA проявляются там, где более важны гибкость и параллелизм. Эти чипы позволяют решать задачи, с которыми не справляются стандартные процессоры, и отлично подходят для быстрого прототипирования.
Преимущества
- Массивный параллелизм. FPGA могут выполнять тысячи операций одновременно, что идеально для обработки сигналов, видеопотоков и работы с большими данными. Как отмечается в исследовании Voragotech за 2025 год, «FPGA превосходны в обработке данных в реальном времени и могут справляться с задачами, требующими немедленных и последовательных действий, такими как высокоскоростное шифрование данных или управление двигателем».
- Гибкость и перепрограммируемость. Логику чипа можно полностью изменить в любой момент, даже после выпуска устройства на рынок. Это позволяет обновлять функциональность и исправлять ошибки без замены аппаратной части.
- Высокая производительность. Для специфических задач вроде высокочастотного трейдинга или обработки радиолокационных сигналов FPGA обгоняют CPU и GPU за счет того, что алгоритм реализуется напрямую в «железе», а не исполняется программно.
- Низкая задержка (Low Latency). Отсутствие операционной системы и прямое аппаратное исполнение обеспечивают быструю реакцию. Это критически важно для систем реального времени, например, в промышленной автоматизации или автопилотах.
Недостатки
- Высокая сложность разработки. Проектирование для FPGA требует специфических знаний языков описания аппаратуры (HDL), таких как Verilog или VHDL, и принципиально иного, «аппаратного» мышления.
- Повышенное энергопотребление. При выполнении одной и той же задачи специализированный чип ASIC всегда будет энергоэффективнее, чем FPGA, из-за универсальной, избыточной структуры последнего.
- Высокая стоимость за кристалл. Единичная микросхема FPGA дороже, чем микроконтроллер или CPU массового производства. Это делает их невыгодными для крупносерийных потребительских товаров.
- Длительный цикл компиляции. Процесс синтеза проекта — превращения кода в конфигурацию для чипа — занимает от нескольких минут до многих часов для сложных систем, что замедляет итерации разработки.
Как устроена FPGA: архитектура и ключевые компоненты

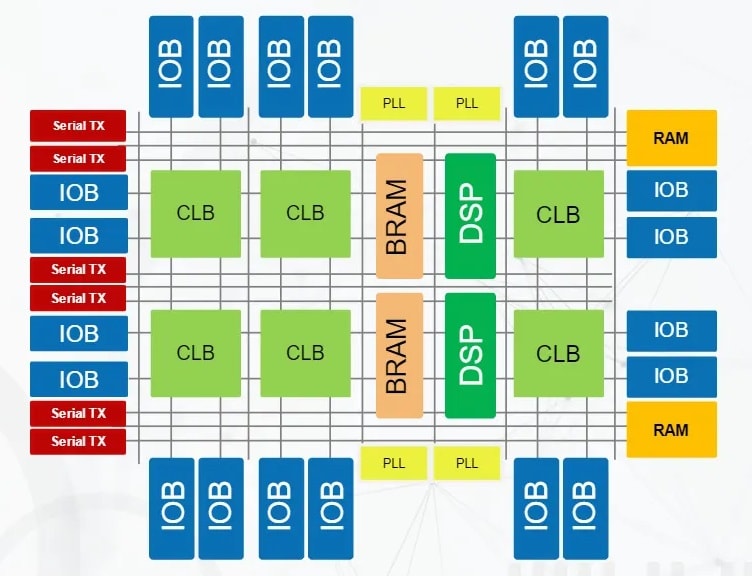

Чтобы понять, как работает FPGA, нужно заглянуть внутри чипа. Чип FPGA представляет собой регулярную матрицу из нескольких типов программируемых блоков. Основу кристалла FPGA составляют логические ячейки, соединенные сложной сетью программируемых соединений (трассировкой). Именно конфигурации этих соединений и определяют итоговую функцию микросхемы.
Конфигурируемые логические блоки (CLB/LAB)
Это «кубики Lego» в нашей аналогии. CLB (Configurable Logic Block) — это основа FPGA. Каждый такой блок содержит небольшие таблицы поиска (LUT, Look-Up Table) и триггеры. LUT — это, по сути, крошечная память, которая реализует любую логическую функцию с несколькими входами. Триггеры нужны для создания последовательностной логики, то есть для хранения состояния.
Программируемые межсоединения (Interconnects)
Это гигантская сеть программируемых «проводов» и коммутаторов, которая соединяет между собой все логические блоки, блоки ввода-вывода и другие специализированные модули. Именно благодаря этой сети инженер может «нарисовать» любую схему, соединив выходы одних блоков со входами других в соответствии со своей задумкой. Качество и скорость этой сети во многом определяют итоговую производительность кристалла.
Блоки ввода-вывода (IOB)
IOB (Input/Output Block) — это «ворота» FPGA во внешний мир. Они расположены по периметру кристалла и обеспечивают физическое подключение его выводов к другим компонентам на печатной плате: датчикам, памяти, процессорам, интерфейсным разъемам. Эти блоки тоже программируемые и поддерживают десятки различных электрических стандартов (LVCMOS, LVDS и т.д.).
Специализированные аппаратные блоки (Hard Blocks)
Современные FPGA — это не просто массив логических ячеек. Чтобы ускорить типовые операции, производители встраивают в кристалл готовые аппаратные блоки.
Встроенная память (Block RAM)
Это быстрые блоки статической памяти (BRAM), распределенные по всему кристаллу. Они используются для организации буферов, кэшей или хранения данных, что гораздо эффективнее, чем реализовывать память на стандартных логических ячейках.
Блоки цифровой обработки сигналов (DSP Slices)
DSP-блоки — это аппаратные умножители и сумматоры, заточенные под задачи цифровой обработки сигналов. Они критически важны для реализации фильтров, преобразований Фурье и других математически интенсивных алгоритмов в телекоммуникациях, аудио- и видеообработке.
Тактовые генераторы и управление (Clocking Resources)
Синхронизация — основа любой цифровой схемы. В FPGA встроены сложные системы управления тактовыми сигналами (DCM, PLL), которые генерируют, умножают, делят и распределяют тактовые частоты по всему чипу с минимальными задержками и искажениями (skew).
Программирование FPGA: языки и этапы разработки
Программирование FPGA — это, по своей сути, не написание программы, а проектирование аппаратной части. Процесс разработки и настройки FPGA логики существенно отличается от разработки программного обеспечения. Он включает этапы синтеза HDL-кода, его реализации на кристалле и генерации прошивки (bitstream), которая и загружается в чип.
Языки разработки: от HDL до C++
- Языки описания аппаратуры (HDL). VHDL и Verilog/SystemVerilog — это классический и распространенный подход. Эти языки позволяют детально описать, как именно должна работать цифровая схема на уровне регистров и логических вентилей.
- Высокоуровневый синтез (HLS). Современные инструменты позволяют использовать для разработки C/C++ или OpenCL. Специальный компилятор (HLS-тул) автоматически преобразует высокоуровневый код в HDL-описание. Это ускоряет разработку, но требует понимания того, как код транслируется в «железо».
- Блочное программирование. Многие среды разработки позволяют собирать схему из готовых функциональных блоков (IP-ядер) в графическом редакторе, соединяя их линиями. Этот подход удобен для быстрого прототипирования и интеграции стандартизированных компонентов, например, процессорных ядер или контроллеров памяти.

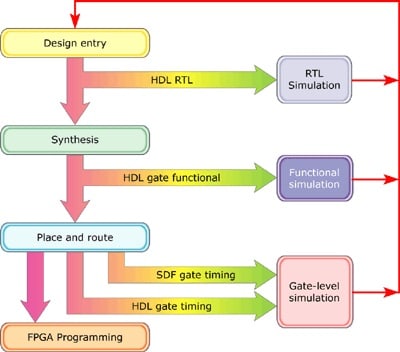

Основные этапы рабочего процесса (Design Flow)
Разработка для FPGA — это многоступенчатый процесс, который поддерживается специализированным программным обеспечением от производителей (например, AMD Vivado или Intel Quartus).
Сферы применения FPGA
Благодаря уникальному сочетанию производительности и гибкости, FPGA часто используют для прототипирования, аппаратного ускорения вычислений и обработки сигналов. Их применение оправдано везде, где требуется массовый параллелизм, низкая задержка и использование FPGA для специфических задач.
- Телекоммуникации и 5G: обработка радиосигналов в базовых станциях, модуляция и демодуляция, формирование луча (beamforming).
- Центры обработки данных (ЦОД): ускорение сетевых функций (SmartNIC), сжатие данных, аппаратное ускорение алгоритмов баз данных и машинного обучения.
- Искусственный интеллект: инференс (выполнение) нейронных сетей с низкой задержкой, особенно на периферийных устройствах (Edge AI).
- Автомобильная промышленность: обработка данных с лидаров, радаров и камер в системах помощи водителю (ADAS) и автопилотах.
- Аэрокосмическая и оборонная промышленность: авионика, обработка сигналов в радиолокационных системах, криптография и системы наведения.
- Промышленная автоматизация: управление высокоскоростными роботами и конвейерами, системы машинного зрения в реальном времени.
- Обработка видео и вещание: кодирование и декодирование видеопотоков сверхвысокого разрешения (4K/8K), наложение графики в прямом эфире.
- Научные исследования: прототипирование новых процессорных архитектур и создание кастомных ускорителей для сложных физических расчетов.
- Финансовые технологии (FinTech): высокочастотный трейдинг (HFT), где наносекундные задержки определяют прибыль.
- Профессиональное аудио: микшерные пульты и процессоры эффектов, где требуется обработка десятков каналов звука с нулевой задержкой.
Начало работы с FPGA: руководство для новичков
Если вы хотите попробовать технологию на практике, начать проще, чем кажется. Главное — правильно выбрать инструменты и быть готовым к изучению новых подходов.
Что нужно для старта?
- Отладочная плата: Недорогая плата с чипом FPGA и базовой периферией (светодиоды, кнопки, разъемы). Она станет вашим полигоном для экспериментов.
- Среда разработки (IDE): Ведущие производители, Xilinx/AMD и Intel/Altera, предлагают бесплатные версии своих мощных пакетов ПО (Vivado, Quartus).
- Время и желание учиться: Будьте готовы погрузиться в цифровую схемотехнику, освоить новый язык (Verilog или VHDL) и научиться мыслить «аппаратно».
Как выбрать первую отладочную плату FPGA?
Для старта выбирайте недорогие платы от крупных производителей. Обращайте внимание на наличие достаточного количества логических элементов для первых проектов, а также на встроенную периферию: светодиоды, кнопки, разъемы UART, VGA. Это позволит быстрее получить видимый результат.
| Модель платы | Чип FPGA | Логическая ёмкость | Ключевые интерфейсы | Примерная цена (2025) |
|---|---|---|---|---|
| Digilent Arty A7 | Xilinx Artix-7 XC7A35T | 33 280 LCs | USB, Ethernet, UART, PMOD, SPI, I2C | ~$130 |
| Terasic DE10-Nano | Intel Cyclone V SE | 110 000 LEs | HDMI, USB OTG, MicroSD, Ethernet, GPIO, ADC | ~$225 |
| Xilinx Basys 3 | Xilinx Artix-7 XC7A35T | 33 280 LCs | USB, VGA, Pmod, UART, DIP-переключатели | ~$150 |
Что могут современные FPGA: тренды и будущее
Технология не стоит на месте. Современные FPGA — это уже не просто программируемая логика, а сложные гетерогенные системы. Они могут объединять на одном кристалле логику, процессорные ядра и специализированные движки для искусственного интеллекта. Инструменты разработки позволяют все проще реализовывать на них сложнейшие алгоритмы. На FPGA можно создавать гибкие и мощные решения.

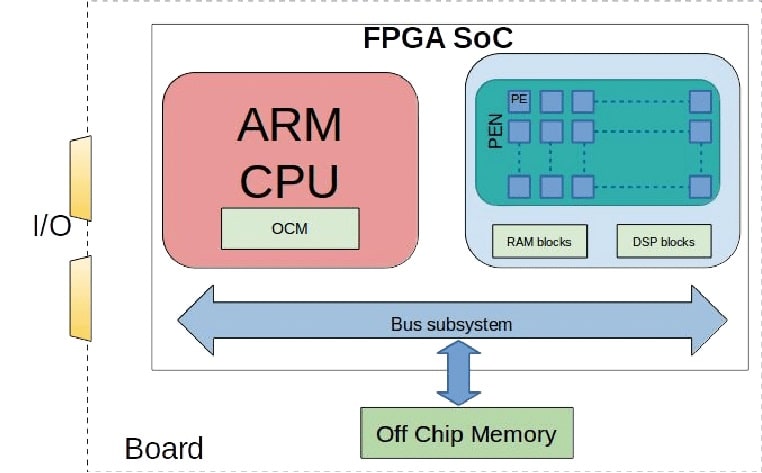

SoC FPGA: гибриды процессора и программируемой логики
Один из главных трендов — это SoC (System-on-Chip) FPGA. На одном кристалле интегрированы мощные ARM-процессоры и классическая FPGA-матрица. Это позволяет сочетать лучшее из двух миров: на процессорной части работает операционная система (например, Linux) и высокоуровневый софт, а на программируемой логике аппаратно ускоряются критически важные участки кода.
Рост адаптивных вычислений и ИИ-ускорителей
В ответ на бум искусственного интеллекта производители начали встраивать в FPGA специализированные блоки для ускорения нейросетей, так называемые AI Engines. Согласно исследованию Ampheo за 2025 год, будущее FPGA тесно связано с развитием адаптивных вычислений и ИИ. В нем говорится: «Будущее FPGA связано с развитием SoC FPGA, ростом адаптивных вычислений и ИИ, а также внедрением 3D-архитектур». Эти блоки представляют собой массивы векторных процессоров, которые идеально подходят для матричных вычислений, лежащих в основе работы нейронных сетей. Это превращает FPGA в мощные и энергоэффективные ИИ-ускорители.
Часто задаваемые вопросы (FAQ)
ПЛИС и FPGA — это одно и то же?
Да, это одно и то же. ПЛИС (Программируемая Логическая Интегральная Схема) — это устоявшийся русскоязычный термин. FPGA (Field-Programmable Gate Array) — это общепринятая международная англоязычная аббревиатура для того же класса устройств.
Сложно ли научиться программировать FPGA?
Это сложнее, чем программирование обычных микроконтроллеров, так как требует иного, «аппаратного» мышления и изучения языков HDL. Однако современные инструменты высокоуровневого синтеза (HLS), позволяющие использовать C/C++, значительно снижают порог входа для программистов.
Можно ли использовать Python для программирования FPGA?
Да, но с оговорками. Проекты вроде PYNQ (Python on Zynq) позволяют управлять уже готовой логикой на SoC FPGA из скриптов Python. Существуют также библиотеки, которые транслируют код на Python в Verilog. Однако для создания по-настоящему эффективной и сложной логики по-прежнему требуется знание HDL или HLS.
Почему FPGA дороже, чем микроконтроллеры?
Стоимость определяется сложностью кристалла и объемами производства. Внутренняя архитектура FPGA с миллионами настраиваемых элементов и соединений на порядки сложнее архитектуры микроконтроллера. Кроме того, FPGA выпускаются меньшими партиями, чем массовые CPU и MCU, что также увеличивает их себестоимость.
Заключение
FPGA перестали быть экзотической технологией для узкого круга задач. Сегодня это мощный инструмент для создания высокопроизводительных, гибких и адаптивных систем в самых разных отраслях — от телекома до искусственного интеллекта. Они позволяют реализовать алгоритмы на аппаратном уровне, достигая производительности, недоступной для универсальных процессоров.
