BBU что это: что такое BBU в RAID-контроллере сервера

В контексте серверов BBU это Battery Backup Unit, модуль резервного питания кэш-памяти RAID-контроллера. Он подает питание на кэш и логику контроллера, когда основное питание сервера пропадает, чтобы незаписанные данные из кэша не потерялись.

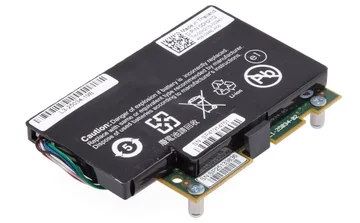

Физически BBU выглядит как отдельная батарея BBU или небольшой модуль BBU. У классических решений это литий-ионный аккумулятор в пластиковом корпусе с проводом и разъемом. У современных контроллеров встречаются суперконденсаторы в виде небольшого блока на кабеле. Модуль подключается к разъему на RAID card и либо крепится прямо к контроллеру, либо ставится рядом на специальный кронштейн в корпусе сервера. Через этот разъем BBU связан с кэш-памятью и схемами питания контроллера.

В составе RAID контроллера BBU решает задачу защиты кэша от потери питания. При режиме write-back данные сначала попадают в кэш, затем в фоновом режиме на диски. Без резервного питания при обесточивании сервера содержимое кэша пропадет, а операционная система уже получила подтверждение записи. BBU держит питание кэша и памяти контроллера достаточно долго, чтобы контроллер успел безопасно записать данные на дисковый массив или скопировать их во встроенную флеш-память. Поэтому многие модели RAID card вообще не разрешают включать write-back без установленного модуля батареи.

BBU применяют в серверах для серверов приложений, в том числе выделенного сервера в дата-центре. Практические сценарии одинаковы для стоечного железа в офисной серверной и для арендованного выделенного сервера у провайдера: базы данных, виртуализация, 1С, CRM, файловые и почтовые серверы. Во всех этих задачах потеря нескольких секунд данных из кэша может повредить файловую систему или журнал транзакций, поэтому BBU становится обязательным элементом инфраструктуры.

RAID-контроллера (RAID card): устройство и работа контроллера в сервере

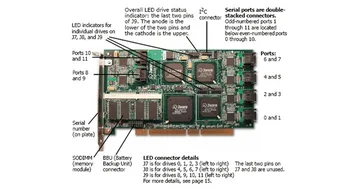

RAID-контроллер, или raid card, это плата, которая стоит между операционной системой и группой дисков. Контроллер объединяет диски в логический RAID-массив, управляет распределением данных и скрывает от ОС все детали работы отдельных накопителей. Для системы множество физических дисков выглядит как один том, а все расчеты по четности и отказоустойчивости берет на себя логика raid контроллера.

Ключевая работа контроллера в сервере состоит в организации RAID-уровней и обработке операций ввода-вывода. Контроллер принимает запросы чтения и записи от операционной системы, раскладывает данные по дискам согласно выбранной схеме RAID, планирует очереди запросов, использует кэш, применяет алгоритмы упреждающего чтения. Именно работа контроллера определяет, насколько быстро дисковая подсистема ответит на очередной запрос приложения в raid и как поведет себя массив при отказе одного из дисков.

По составу компонентов типичный аппаратный контроллер напоминает маленький специализированный компьютер. На плате установлен процессор или ASIC, который выполняет все RAID-вычисления. Рядом распаяна память контроллера, чаще всего модуль DDR, который используется как кэш памяти. На краю платы находятся разъемы для подключения дисков или бэкплейна по SAS, SATA или NVMe. Отдельный разъем зарезервирован под BBU или модуль защиты кэша другого типа. Такой контроллер разгружает основной процессор сервера, потому что вычисления по RAID выполняет собственный чип.

От настройки и возможностей конкретного контроллера напрямую зависит производительность для серверов и каждого выделенного сервера. Объем кэша, выбранный режим кэширования, уровень RAID, тип подключенных дисков, наличие BBU все это определяет задержки при записи и чтении. В практике инфраструктурных команд заметно, что при переходе с простого программного RAID на специализированную raid card с кэшем и BBU latency для баз данных и виртуализации снижается в разы. Поэтому выбор и правильная настройка контроллера входят в базовый чек-лист проектирования любой современной серверной.

Память контроллера и кэш памяти RAID: что записывается в кэш

Разобрать работу BBU удобнее, если сначала понять, что такое память контроллера и кэш памяти и чем эта память отличается от оперативной памяти сервера. Память контроллера это отдельный модуль ОЗУ прямо на RAID-карте. Кэш памяти используется контроллером для временного хранения данных и служебной информации, которая нужна для ускорения операций записи и чтения. Оперативная память сервера принадлежит процессору и операционной системе, а кэш контроллера находится ниже, ближе к дискам.

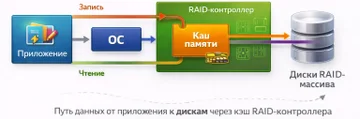

При записи данные в кэш попадают сразу после того, как контроллер принял их от операционной системы. В режиме write-back контроллер сначала кладет данные в кэш, сразу отправляет ОС подтверждение завершения операции, а затем постепенно пишет эти данные на диски. В режиме write-through контроллер, наоборот, подтверждает операцию только после того, как данные действительно записаны на массив. Поэтому запись в кэш и политика работы кэша определяют баланс между скоростью и надежностью.

Основные функции кэша RAID-контроллера:

• ускорение случайных операций ввода-вывода за счет буферизации мелких запросов
• выравнивание потоков записи при пиковых нагрузках
• кэширование чтения часто запрашиваемых блоков
• временное журналирование операций записи до переноса данных на диски

Подробную роль BBU в защите этих данных описывает раздел «BBU в RAID: как работает RAID-контроллер с BBU (raid bbu)».

Режимы работы кэша RAID: Write-Back и Write-Through

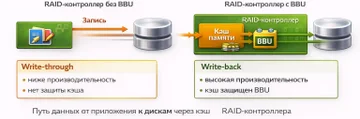

RAID-контроллеры обычно поддерживают два основных режима кэширования записи. Write-through означает, что контроллер записывает данные на диски и только после успешной записи сообщает операционной системе о завершении операции. Write-back означает обратную логику: контроллер помещает данные в кэш и сразу отправляет подтверждение, а физическая запись на диски происходит позже, фоново.

Режим write-back без BBU создает риск потери данных при отключении питания. Если электричество пропадет, а в кэше останутся данные, которые еще не дошли до дисков, эти данные исчезнут. Операционная система уже считает запись завершенной, поэтому не сможет обнаружить потерю. Для баз данных это риск повреждения журнала транзакций и логических структур. На практике такие ситуации часто заканчиваются долгим восстановлением из бэкапа или потерей части последних записей.

Производительность write-back выше, потому что задержка записи для приложений равна времени записи в быструю память контроллера, а не во сравнительно медленный дисковый массив. Контроллер может переупорядочивать операции, объединять мелкие записи в крупные последовательные блоки, разгружать диски в периоды меньшей активности. Поэтому производители контроллеров жестко связывают режим write-back с наличием BBU или суперконденсаторного модуля. В официальной документации HPE по технологии Flash Backed Write Cache (FBWC) прямо указано, что защита кэша от потери питания является обязательным условием безопасного write-back, подробное описание приведено в руководстве по Smart Array и FBWC на сайте HPE Support (например, документ HPE «Smart Array Controllers — Cache module and FBWC»).

Сравнение режимов кэширования RAID-контроллера: Write-Through и Write-Back

BBU в RAID: как работает RAID-контроллер с BBU

BBU в RAID означает, что кэш контроллера защищен от внезапной потери питания, а режим write-back можно включать без риска. Такой комплект часто указывают в спецификациях серверных платформ и в описаниях контроллеров как обязательное условие для продакшн-нагрузок.

При пропадании внешнего электропитания BBU берет на себя питание памяти контроллера и кэш памяти. У классических BBU на аккумуляторах кэш держится под питанием до нескольких десятков часов. У решений с суперконденсаторами энергия расходуется на короткую операцию: перенос содержимого кэша во встроенную NAND-флеш. В обоих случаях общая логика одна и та же: данные не исчезают из кэша в первые секунды после сбоя питания.

Работа контроллера и кэша с BBU и без него ощутимо отличается. При наличии BBU производитель позволяет использовать write-back по умолчанию, особенно для RAID 5 и RAID 6, где вычисление четности сильно выигрывает от кэширования. Без BBU контроллер либо принудительно переходит в write-through, либо разрешает write-back только под ответственность администратора. В первом случае производительность падает, во втором повышается риск разрушения тома при аварийном отключении.

Поэтому прошивки контроллеров регулярно проверяют состояние BBU. При деградации батареи или обнаружении неисправности режим write-back блокируется автоматически. Эту логику описывают и независимые обзоры, и руководства производителей. В материалах по MegaRAID указывается, что при ошибке батареи виртуальные диски переводятся в write-through, а администратор видит предупреждение «Battery is bad or missing, VD will run in write-through mode».

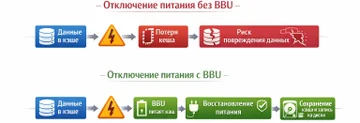

Как BBU защищает кэш памяти RAID-контроллера во время сбоя питания

Во время сбоя питания главный риск для RAID-контроллера с write-back это потеря данных, которые находятся в кэше, но еще не записаны на диски. Кэш памяти и память контроллера относятся к энергозависимым: при отключение питания сервера без резервного источника все содержимое исчезает.

Сценарий без BBU

1. Приложение отправляет запрос записи, контроллер помещает данные в кэш и, в зависимости от настроек, может сразу подтвердить операцию.
2. Данные в кэш еще не успели полностью записаться на дисковый массив.
3. Происходит резкое отключение питания сервера, контроллер и память теряют питание.
4. Память контроллера и кэш памяти очищаются, данные, которые находились там в момент сбоя, теряются.
5. При запуске сервера операционная система и приложения не осознают, что часть подтвержденных операций отсутствует на дисках, возможна порча файловой системы или базы данных.

Сценарий с BBU

1. Контроллер работает в режиме write-back, данные в кэш проходят через кэш памяти, и часть уже записана на диски, часть еще ждет своей очереди.
2. Происходит отключение внешнего питания, логика контроллера фиксирует событие и переключает питание кэша на BBU.
3. BBU питает кэш и память контроллера в время аварии, обеспечивая сохранение кэша. Новые операции записи не принимаются, контроллер работает в аварийном режиме.
4. При восстановлении питания контроллер считывает содержимое кэша и дописывает эти данные на диски или восстанавливает кэш из флеш-памяти, если используется модуль типа CacheVault.
5. После завершения синхронизации массив возвращается в нормальный режим, данные остаются целыми.

Типы модулей защиты кэша: от аккумуляторов до суперконденсаторов

BBU на аккумуляторах это не единственный способ защитить кэш RAID-контроллера. За последние годы появились решения на суперконденсаторах и флеш-памяти, которые снимают часть проблем классических батарей.

Классические BBU на основе аккумуляторов

Классический BBU представляет собой модуль с аккумулятором (NiMH или чаще Li-ion) и платой управления зарядом. Такой BBU обеспечивает питание кэш-памяти контроллера при сбое питания до нескольких десятков часов, в типичных сценариях до 72 часов. Примеры модулей этого типа описаны в документации LSI и Intel для контроллеров MegaRAID и RS2BL/RS3.

Плюсы аккумуляторных BBU:

• сравнительно невысокая цена
• широкая совместимость с поколениями контроллеров
• отлаженная технология, большое число инсталляций

Минусы:

• деградация емкости с возрастом
• ограниченный срок службы, обычно 3–5 лет
• необходимость процедур калибровки (re-learn) для корректной оценки заряда
• требования к утилизации аккумуляторов как опасных отходов

При деградации батареи прошивка контроллера начинает выдавать сообщения об ошибках, вроде «Battery is bad or missing», переводит массивы в write-through и требует замены модуля. Производство некоторых старых моделей BBU для LSI уже прекращено, что подталкивает к переходу на новые решения.

Современные решения на суперконденсаторах: FBWC, CacheVault и аналоги

Современный подход реализован в модулях типа HPE FBWC (Flash Backed Write Cache) и Dell CacheVault. Здесь вместо длительного питания кэша используют связку суперконденсатора и NAND-флеш. При нормальной работе данные находятся в DRAM-кэше контроллера. При сбое питания суперконденсатор обеспечивает энергию на короткое время, пока содержимое кэша переносится во флеш-память. После восстановления питания данные из флеша возвращаются в оперативный кэш и затем на диски.

Плюсы такого подхода:

• высокая долговечность суперконденсаторов по сравнению с аккумуляторами
• отсутствие регулярной замены батарей
• независимость сохранности данных от длительности простоя питание кэша не требуется месяцами, данные уже во флеше

Минусы:

• более высокая цена модуля
• совместимость только с определенными моделями контроллеров
• необходимость точного соблюдения рекомендаций производителя по установке

Официальные описания FBWC и модулей Smart Storage Battery приведены в документации HPE, в том числе в русскоязычном руководстве по Smart Storage Battery 12 Вт (документ HPE «Определение необходимости замены аккумулятора HPE Smart Storage Battery»). Для Dell CacheVault аналогичную информацию публикует Dell Technologies в руководствах к контроллерам PERC на сайте поддержки Dell.

Сравнение классических BBU и модулей на суперконденсаторах

BBU для серверов и выделенного сервера: зачем использовать RAID-контроллер с BBU

Для серверов, особенно для выделенного сервера, комбинация RAID-контроллера с кэшем и BBU дает одновременно высокую производительность и надежность данных. Без BBU приходится выбирать консервативный режим write-through и мириться с более высокими задержками записи. С BBU контроллер работает в write-back без риска, а данные в кэше защищены.

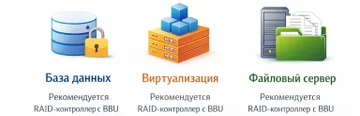

Наибольшую выгоду от сервера с bbu и write-back получают приложения с активной работой с диском. Это серверы баз данных, в том числе 1С и другие ERP, платформы виртуализации, файловые и почтовые серверы, терминальные фермы. Во всех этих сценариях RAID в сервере испытывает постоянную нагрузку на запись и чтение, и эффект от быстрого кэша особенно заметен. Практические тесты контроллеров, которые публикуют производители и независимые обозреватели, подтверждают, что разница между write-through и write-back в таких задачах измеряется кратными значениями IOPS.

Ключевые преимущества установки BBU:

• защита и надежность данных при непредвиденных отключениях питания
• возможность безопасно использовать write-back и получить максимум производительности от RAID-контроллера
• снижение риска простоя и долгого восстановления после сбоя из-за повреждения файловой системы
• соответствие рекомендациям вендоров и требованиям SLA хостинговых площадок

Принцип работы BBU: как он защищает данные

В обобщенном виде принцип работы выглядит так. При нормальной работе контроллер использует кэш для ускорения записи. При внезапном отключении питания BBU берет на себя питание кэша и логики контроллера или позволяет быстро скопировать содержимое кэша во флеш-память. Затем, когда питание восстанавливается, контроллер дописывает данные на диски или восстанавливает кэш из флеша. Благодаря этому приложение не замечает разницы между штатной записью и записью, которая временно пережила сбой питания.

Обслуживание, диагностика и замена BBU

Состояние BBU влияет на работу кэша и режимы записи, поэтому за модулем важно следить наравне с дисками и самим контроллером. Изношенная батарея превращает write-back в риск или принуждает контроллер перейти в write-through.

Как проверить статус BBU

Статус BBU проверяется утилитами производителя. Для контроллеров MegaRAID применяют storcli или MegaRAID Storage Manager, для HPE Smart Array собственные средства управления, для Dell PERC утилиты OMSA и racadm. В интерфейсе обычно показывается состояние модуля (Normal, Charging, Failed), дата последнего цикла проверки, остаточный ресурс.

В логах контроллера и системных журналах появляются сообщения об ошибках, например: «Battery is bad or missing, virtual disks will run in write-through mode». В BIOS или UEFI контроллера также есть раздел с информацией о батарее и текущей политике кэширования.

Признаки неисправности

• предупреждения в логах о состоянии батареи или модуля CacheVault
• автоматический перевод контроллера в write-through, хотя раньше был write-back
• сообщения об ошибках BBU в GUI или CLI производителя
• заметное падение производительности дисковой подсистемы при тех же нагрузках
• физические признаки у модулей на аккумуляторах: вздутие корпуса, следы перегрева

Замена и утилизация

Процедура замены описана в сервисных руководствах к конкретным серверам и контроллерам. Обычно достаточно отключить старый модуль, установить новый совместимый и убедиться в корректном определении батареи утилитами. У модулей на суперконденсаторах порядок похож, но важно соблюдать указания по прокладке кабеля и размещению.

Отработанные аккумуляторные BBU не относятся к бытовым отходам. Такие модули передают в специализированные пункты утилизации аккумуляторов, как того требуют экологические и пожарные нормы.

Типичные статусы BBU и их значение

HPE публикует подробные инструкции по диагностике и замене Smart Storage Battery в базе знаний, пример документа на русском языке доступен по адресу https://support.hpe.com/hpesc/public/docDisplay?docId=a00069090ru_ru.

Практические сценарии и типичные ошибки при работе с BBU и RAID

Когда можно обойтись без BBU

RAID-контроллер без BBU допустим в сценариях, где данные некритичны и используется write-through. Это тестовые среды, лабораторные стенды, одноразовые инсталляции, а также простые конфигурации RAID 0 или RAID 1 на небольшом числе SSD, когда основной акцент делается не на журналируемых транзакциях, а на скорости чтения. В этих условиях потеря части последних записей не приведет к бизнес-рискам.

Типичные ошибки

• включение write-back без BBU на продакшн-системах с базами данных и файловыми серверами, что создает риск невосстанавливаемой порчи данных при первом же отключении питания
• игнорирование предупреждений о деградации BBU и работа месяцами с батареей, которая уже не держит кэш
• установка несовместимого модуля BBU или выбор неподходящего типа (например, попытка подключить старый аккумуляторный BBU к контроллеру, рассчитанному на CacheVault)

Типичные ошибки при эксплуатации RAID-контроллера и BBU

Как выбрать BBU или модуль защиты кэша под RAID-контроллер

Выбор BBU или модуля на суперконденсаторах всегда начинается с проверки совместимости. Для каждого RAID-контроллера производитель публикует список поддерживаемых модулей защиты кэша, и выход за пределы этого списка почти всегда приводит к ошибкам.

Базовые шаги выбора такие. Сначала фиксируется точная модель контроллера, затем по документации или сайту производителя смотрятся совместимые опции: аккумуляторные BBU, SuperCap-модули, комплекты CacheVault или FBWC. Далее учитывается профиль нагрузки. Для RAID 5 и RAID 6 с активной записью защита кэша обязательна, для простых RAID 1 на SSD можно рассматривать работу без BBU. Также учитывается требуемое время удержания кэша и возможности по мониторингу.

Основные критерии выбора модуля защиты кэша

Рекомендации в этом разделе даны обобщенно и не спонсируются конкретным вендором. Конкретная модель BBU или CacheVault подбирается по документации к контроллеру и политике закупок организации.

BBU и ИБП (UPS): в чем разница и что важнее

BBU и ИБП решают разные уровни задачи. ИБП (UPS) стоит между электросетью и сервером и защищает от провалов напряжения, кратковременных и длительных отключений, импульсных помех. UPS питает весь серверный комплект блок питания, материнскую плату, RAID-контроллер и диски.

BBU, напротив, работает внутри сервера только с кэшем RAID-контроллера. При отключении внешнего питания UPS либо удерживает сервер в работе некоторое время, либо инициирует корректное завершение работы. Но сбой в цепи питания может случиться и до UPS, или сам UPS может отказать. В таких ситуациях только BBU или его современные аналоги отвечают за сохранность кэша write-back.

Наличие UPS не отменяет необходимость BBU при работе в режиме write-back, потому что между моментом логического завершения записи для ОС и фактической записью на диск остается окно, в котором данные живут только в кэше контроллера. И наоборот, один только BBU без UPS не защищает от перепадов напряжения и рисков для другого оборудования. Оптимальная стратегия в серверных состоит в одновременном использовании ИБП и RAID-контроллера с BBU или модулем на суперконденсаторах.

FAQ: часто задаваемые вопросы о BBU

Что будет, если BBU выйдет из строя?

При выходе BBU из строя большинство RAID-контроллеров автоматически переводят политику записи в write-through. В логах и интерфейсе управления появляются предупреждения о неисправной батарее, а кэш записи либо отключается, либо начинает использоваться только для чтения и служебных операций. Риски для данных в этом режиме минимальны, но производительность операций записи заметно падает. Опасная ситуация возникает, если write-back принудительно включен даже при ошибках BBU: при отключении питания данные из кэша могут быть потеряны.

BBU и ИБП (UPS) это одно и то же?

Нет. BBU (Battery Backup Unit) это модуль на RAID-контроллере, который защищает только данные в кэше контроллера при сбое питания. ИБП (UPS) это отдельное устройство, которое питает весь сервер и сглаживает проблемы электросети. UPS не контролирует содержимое кэша RAID-контроллера, а BBU не фильтрует сетевые скачки и не питает всю систему. В хорошо спроектированной инфраструктуре используются оба типа защиты.

Как узнать, есть ли BBU на RAID-контроллере?

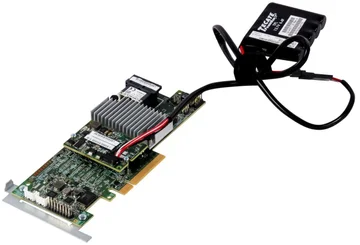

Проще всего посмотреть визуально. На плате RAID-контроллера или рядом в корпусе сервера обычно установлен отдельный модуль с маркировкой BBU, Battery, CacheVault, FBWC или аналогичной. Второй способ открыть фирменную утилиту управления контроллером и найти раздел с информацией о модуле защиты кэша. Третий способ изучить документацию на модель сервера или контроллера там всегда указано, поддерживает ли устройство BBU и какие модули совместимы.

Можно ли использовать RAID-контроллер без BBU?

Использовать RAID-контроллер без BBU можно, но тогда политика записи должна быть write-through, а не write-back, или write-back нужно осознанно отключить для критичных томов. Такой подход приемлем в тестовых средах, для некритичных данных или простых RAID-конфигураций, где потеря последних записей не повлечет серьезных последствий. Для продакшн-серверов с базами данных и виртуализацией отказ от BBU в сочетании с write-back считается плохой практикой.

Сколько служит BBU и как часто его менять?

Типичный срок службы аккумуляторного BBU составляет 3–5 лет в условиях нормальной температуры. На ресурс влияют рабочая температура, частота заряд-разряд циклов и качество питания. При повышенной температуре срок службы заметно сокращается. Производители рекомендуют регулярно проверять состояние батареи и планировать замену при падении доступной емкости ниже порога, который контроллер считает безопасным. Для модулей на суперконденсаторах срок службы обычно выше, но они тоже требуют периодического контроля.
