Обзор сетевой карты NVIDIA ConnectX-7 Quad Port 50GbE SFP56

Рассматриваем модель NVIDIA ConnectX-7 (MCX713104AS-ADAT). В линейке ConnectX-7 есть несколько версий, это одна из них. Архитектура поддерживает до 400 Гбит/с, но эта карта рассчитана на 200 Гбит/с.

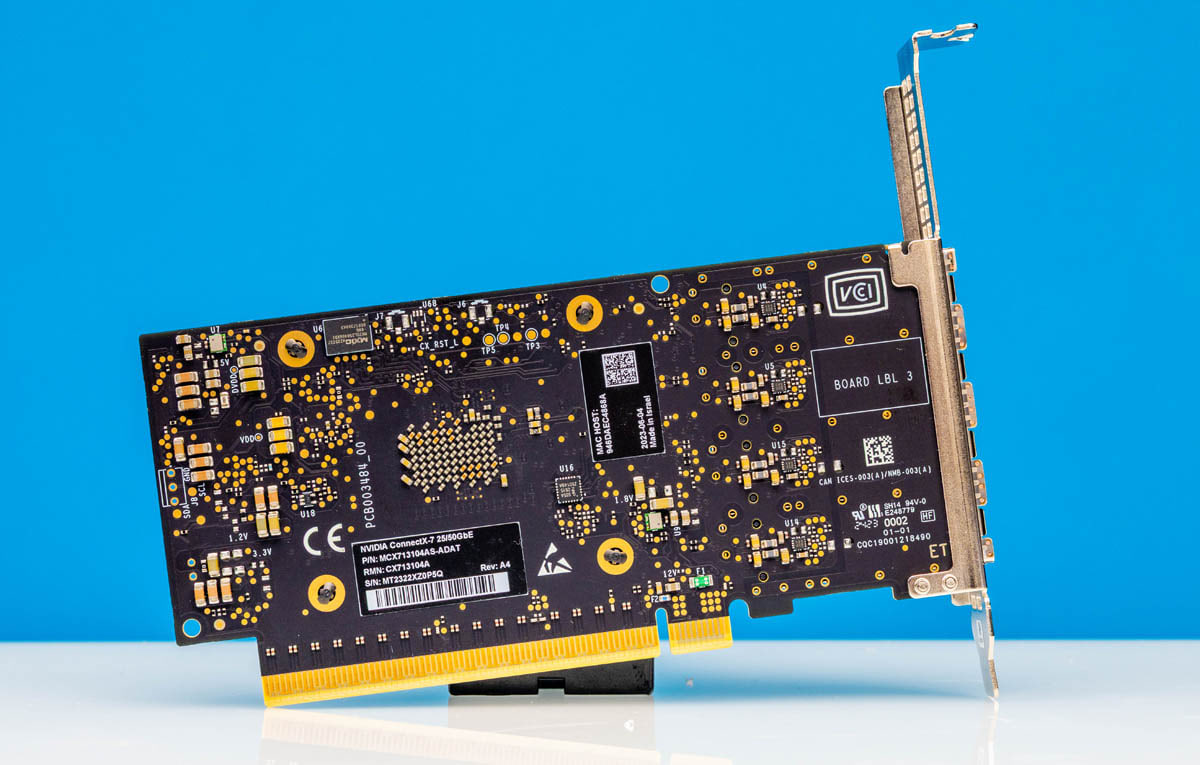

Обратная сторона карты.

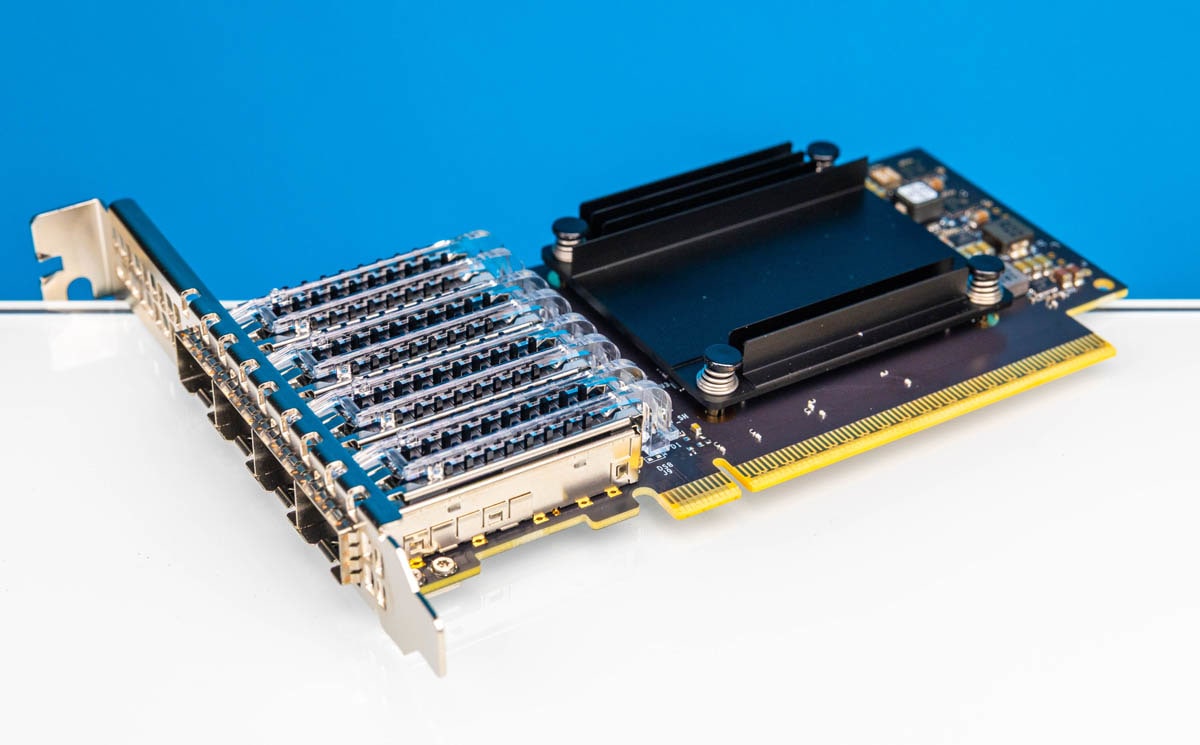

Карта оснащена четырьмя слотами SFP56. Они работают и на более низких скоростях, но основное преимущество — поддержка 50GbE. Формат SFP позволяет достичь 50 Гбит/с без крупных модулей или DAC-кабелей QSFP. Благодаря этому четыре порта умещаются даже на низкопрофильной карте.

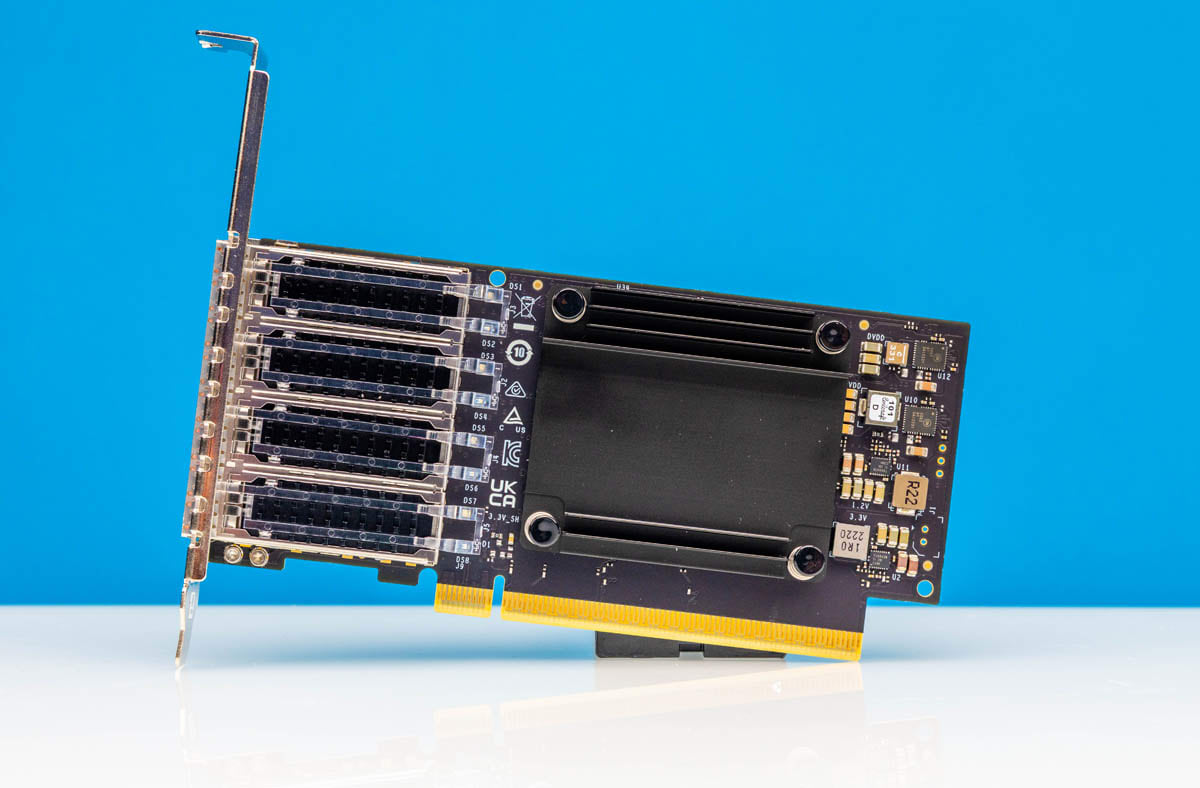

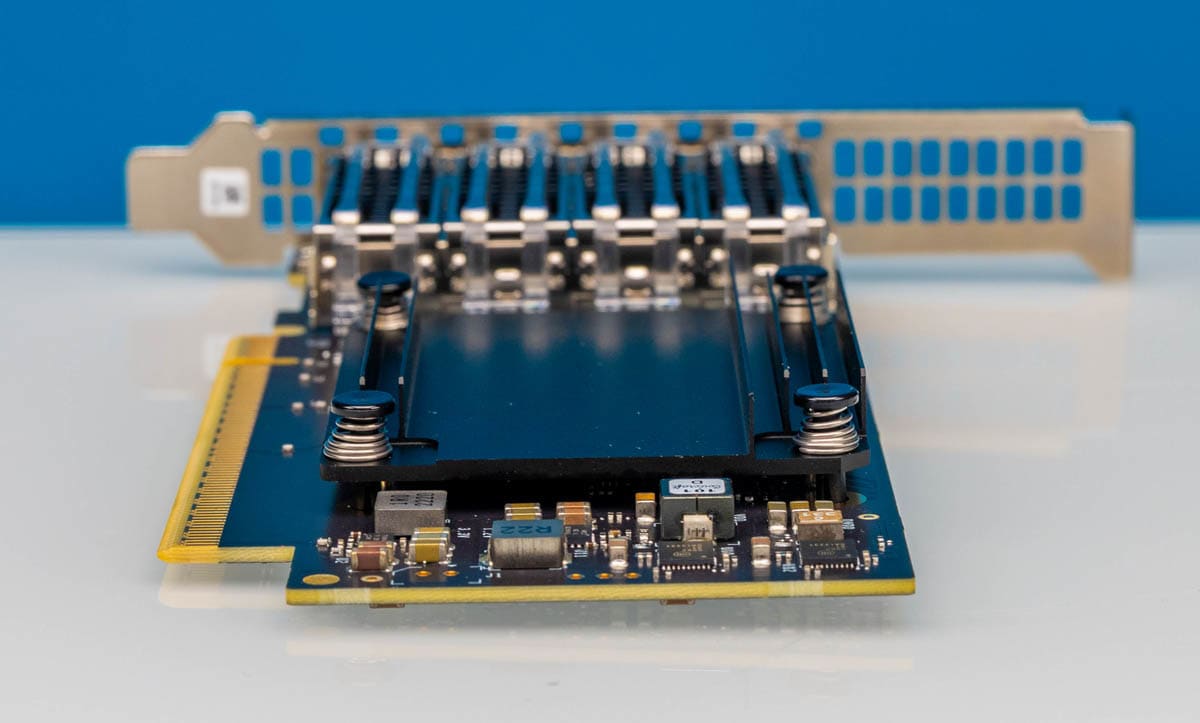

Карта с точки зрения воздушного потока.

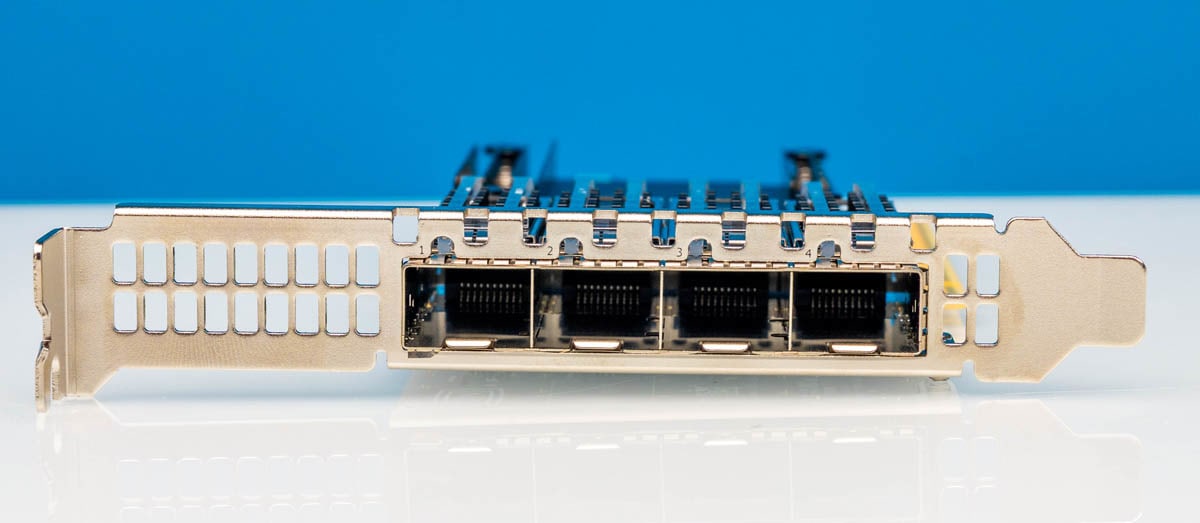

Интерфейсы сетевой карты NVIDIA ConnectX-7 Quad Port 50GbE SFP56

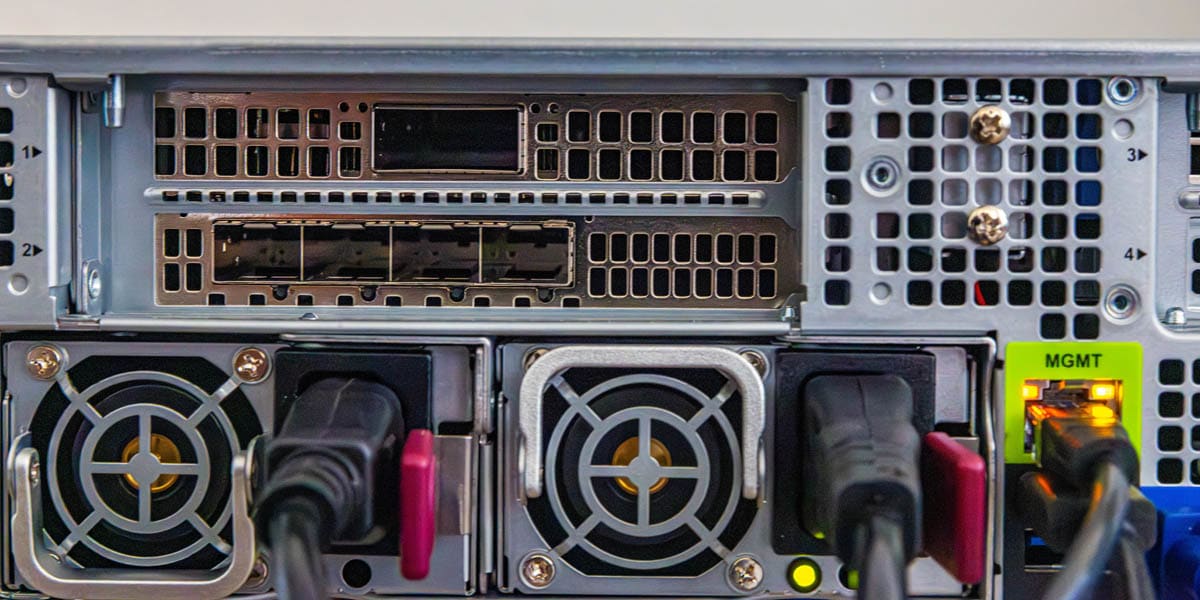

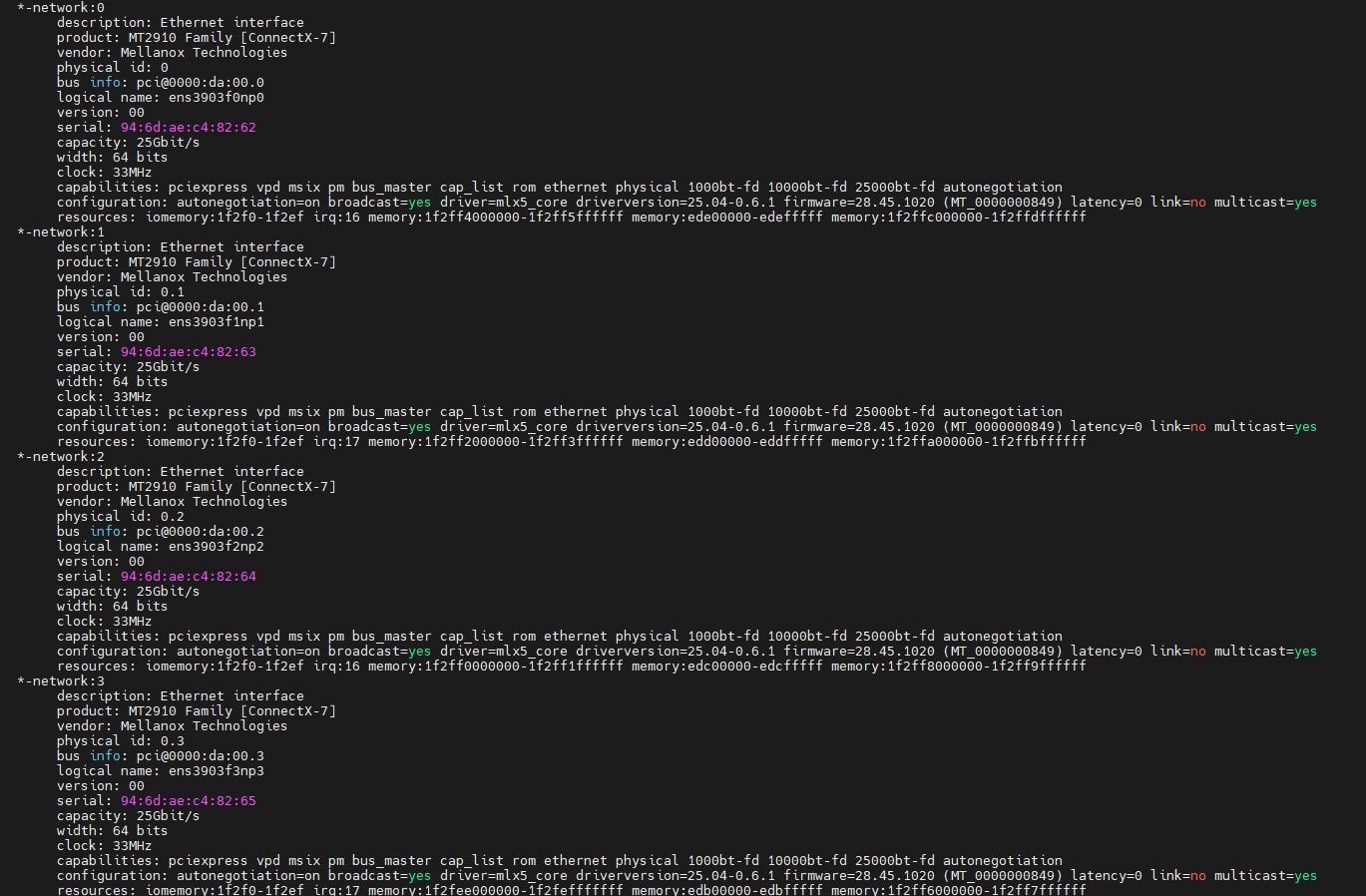

Карты в стенде для генерации сетевого трафика, вывод команды lshw.

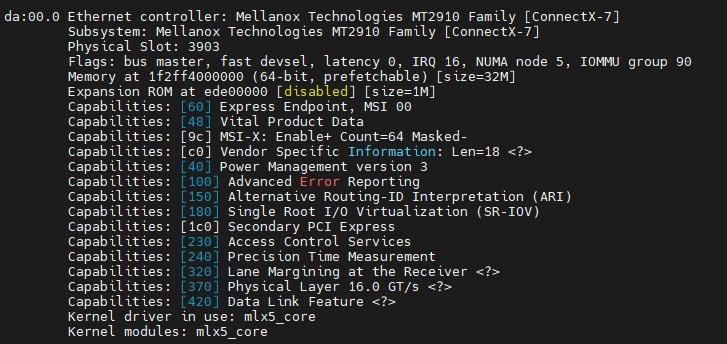

Скриншот вывода команды lspci -vv. Карта поддерживает SR-IOV и скорости 16GT/s по стандарту PCIe Gen4. Для 200 Гбит/с требуется подключение через PCIe Gen4 x16.

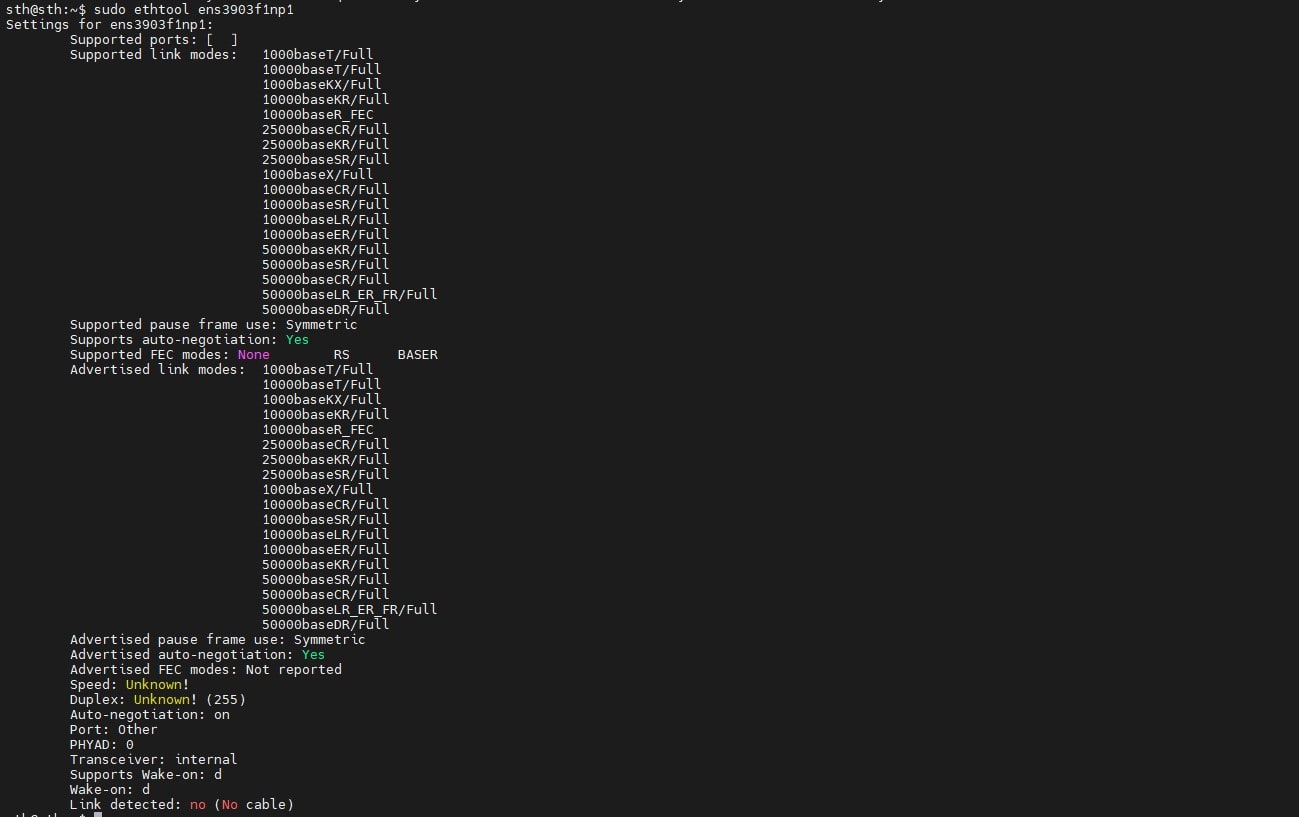

Порты поддерживают не только 50GbE, но и 25GbE, 10GbE и другие скорости.

Производительность сетевой карты NVIDIA ConnectX-7 Quad Port 50GbE SFP56

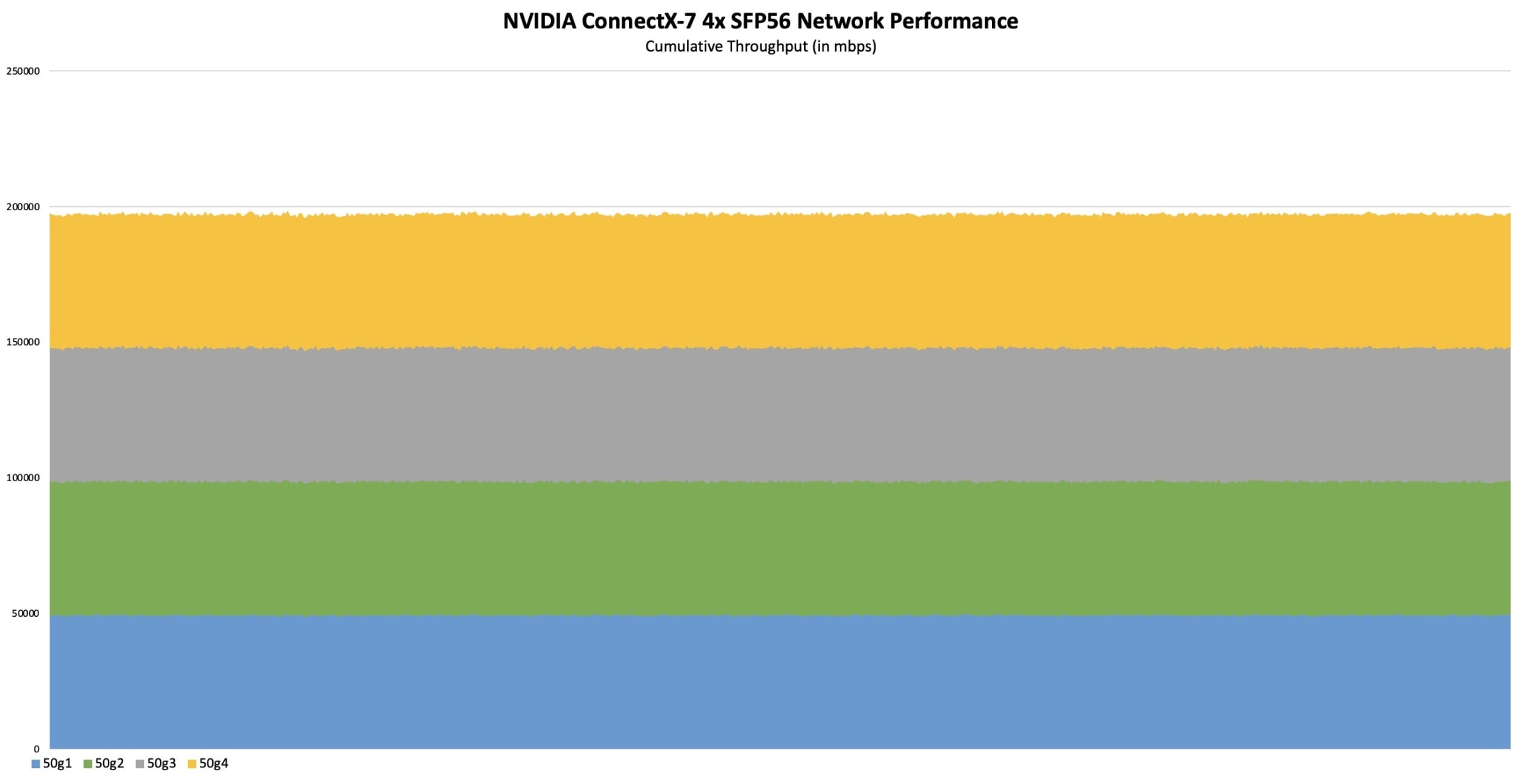

Производительность на простых потоках — результаты наблюдений.

ConnectX-7 рассчитан на более высокую пропускную способность, чем позволяет текущая конфигурация. Несмотря на это, адаптер показывает стабильные результаты даже в простых сценариях трафика. Используем DAC-кабели вместо оптических модулей. SFP56-оптика на 50 Гбит/с оказалась слишком дорогой для обзора, поэтому выбрали более доступный вариант.

Что дальше: анонс

Последние несколько месяцев мы переделывали сервер, похожий на Supermicro Hyper SuperServer SYS-222HA-TN, в систему для генерации сетевого трафика.

Система в текущей конфигурации выдает более 1,6 Тбит/с и поддерживает не только простой трафик через iperf3. Она моделирует пользовательские потоки, трафик ИИ-приложений, сценарии Zero Trust и другие типы нагрузки. Вместе со специалистами Keysight мы настроили сервер для запуска CyPerf — одного из ведущих инструментов в отрасли. Проект включал кастомизацию PCIe-архитектуры сервера Supermicro, настройку сетевых карт, работу с NVIDIA DOCA и установку коммерческого ПО.

Подробности о системе представим позже, сейчас — предварительный обзор.

Одна из причин выбора этих сетевых карт — новая платформа, которую планируем показать в ближайшие недели. Она, как и инструмент CyPerf, произвела сильное впечатление.

Заключение

Сетевую карту NVIDIA ConnectX-7 мы уже встречали в разных системах, особенно в формате OSFP. Сейчас NVIDIA расширяет использование ConnectX-7, включая сегмент адаптеров с разъёмами SFP56.

Для многих актуальны карты на 10GbE и 25GbE. Однако с ростом количества оборудования с поддержкой SFP56 и снижением цен на оптику, сегмент 50GbE станет более заметным в ближайшие кварталы.
