Внешний обзор Dell PowerEdge R6715

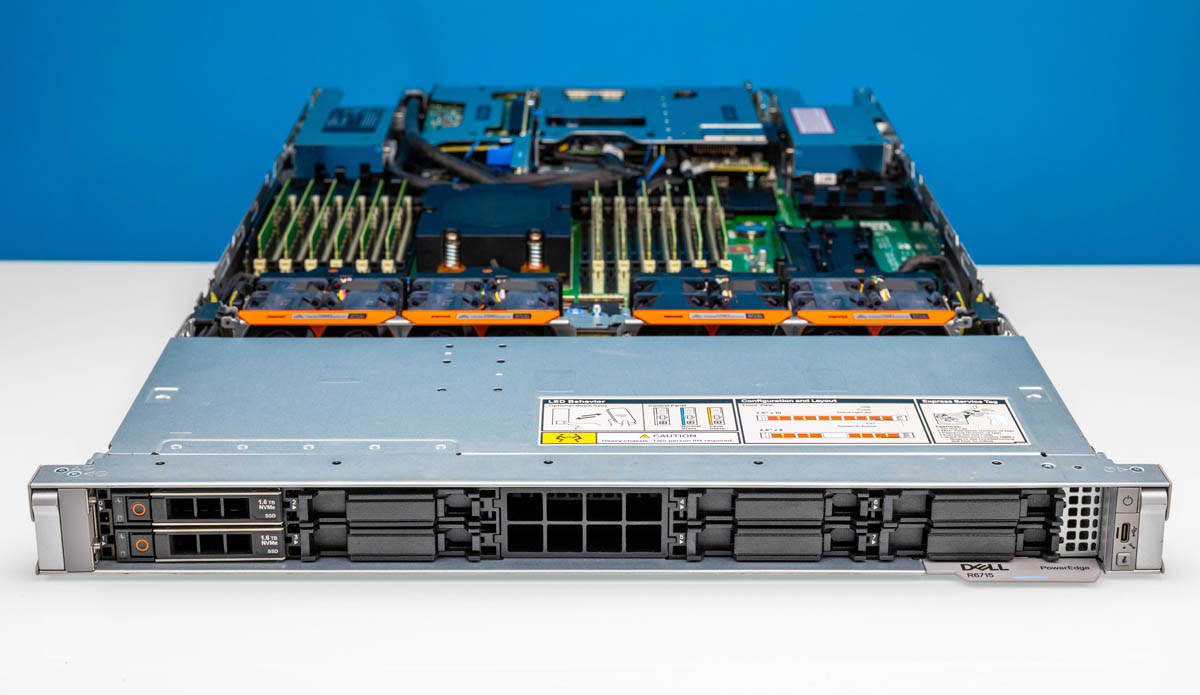

PowerEdge R6715 — сервер формата 1U, глубиной 815 мм (32 дюйма).

Модель с прямым жидкостным охлаждением (DLC) имеет тот же номер, что и версия R6715 с воздушным охлаждением. У них схожий набор компонентов. R6715 предлагает разные конфигурации, включая варианты охлаждения. Эта сборка — один из возможных вариантов.

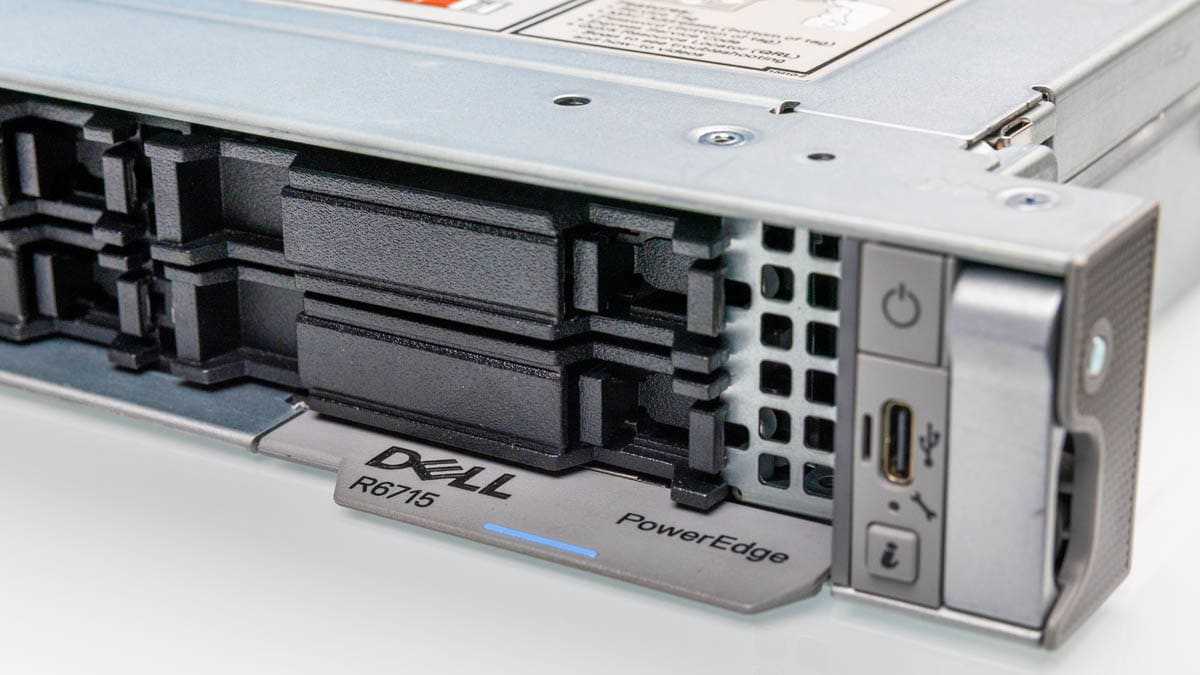

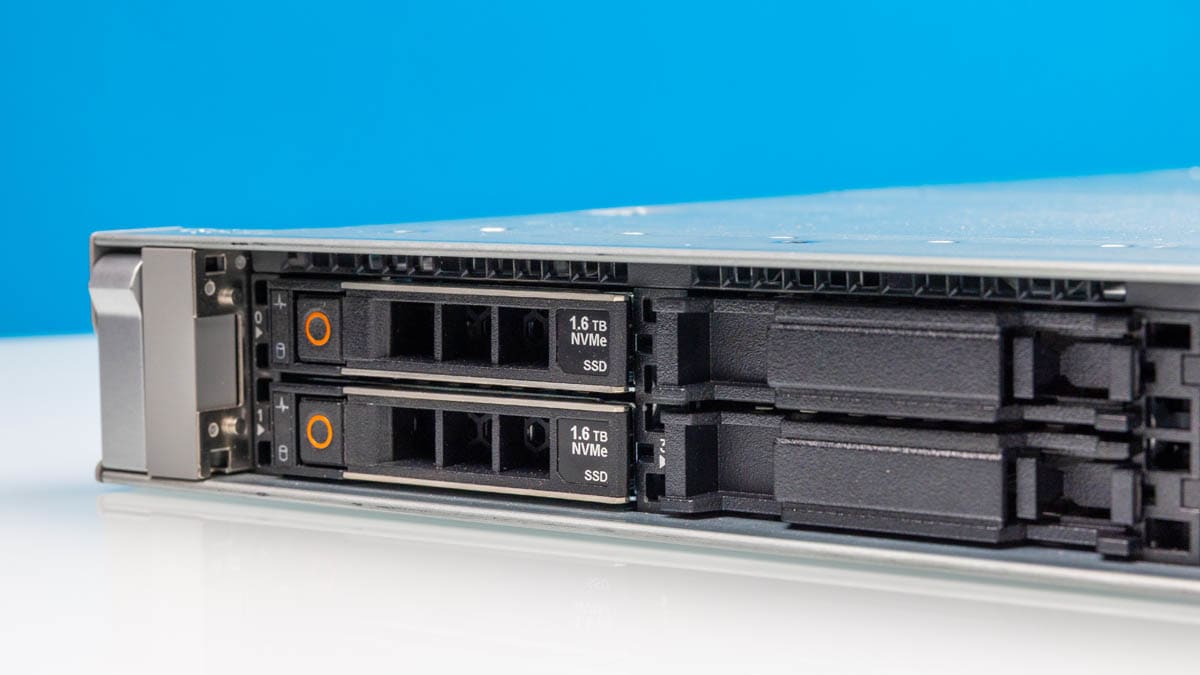

Конфигурация включает восемь отсеков под накопители 2.5″. Также доступны варианты с десятью 2.5″ отсеками, накопителями формата EDSFF и отсеками под диски 3.5″.

Задняя часть шасси поддерживает несколько вариантов конфигурации.

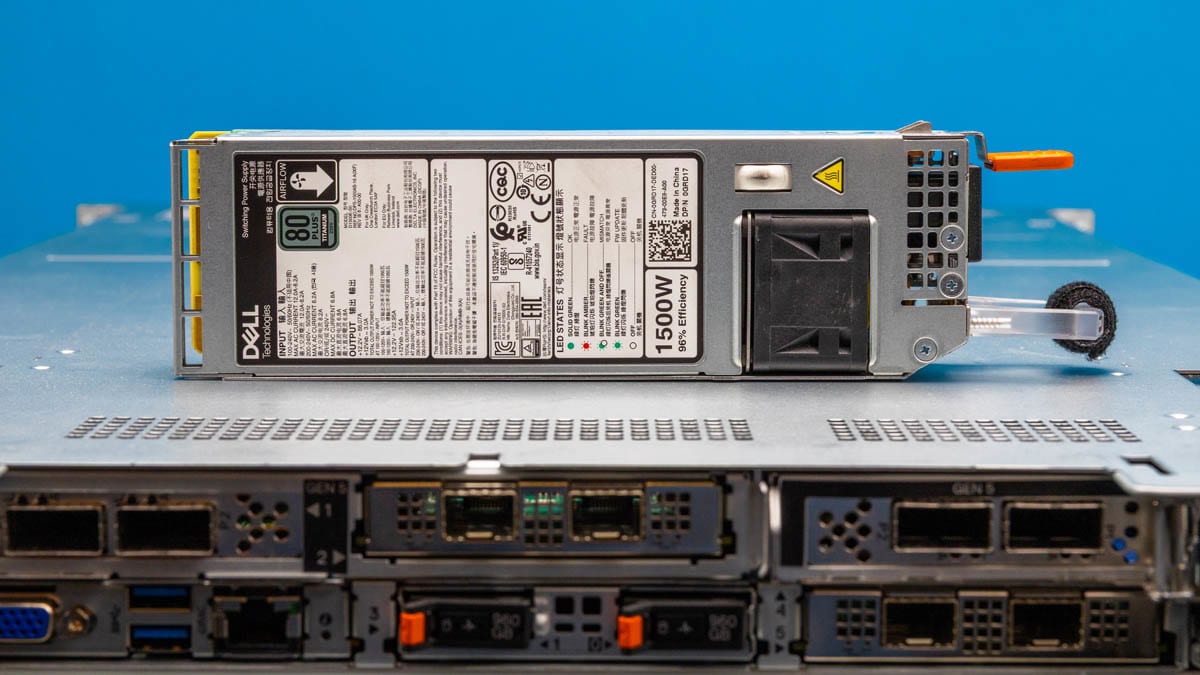

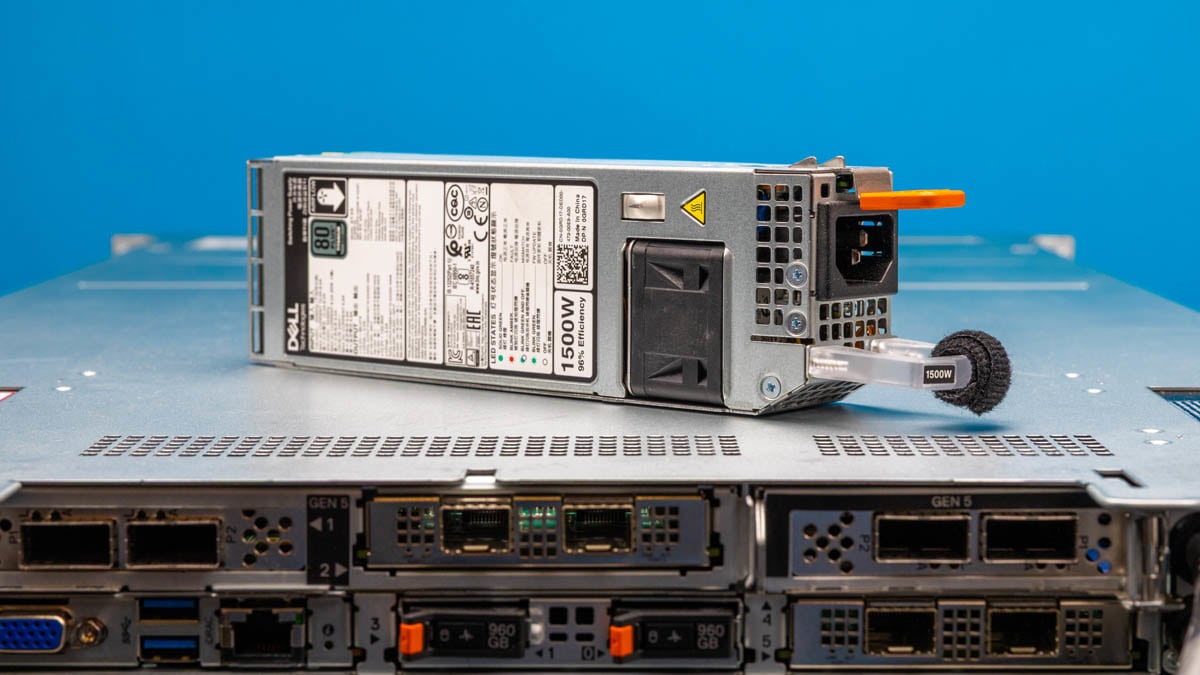

Блоки питания расположены по обе стороны шасси. В тестируемой системе — модули мощностью 1,5 кВт с сертификатом 80Plus Titanium. Мощности хватает для этой конфигурации.

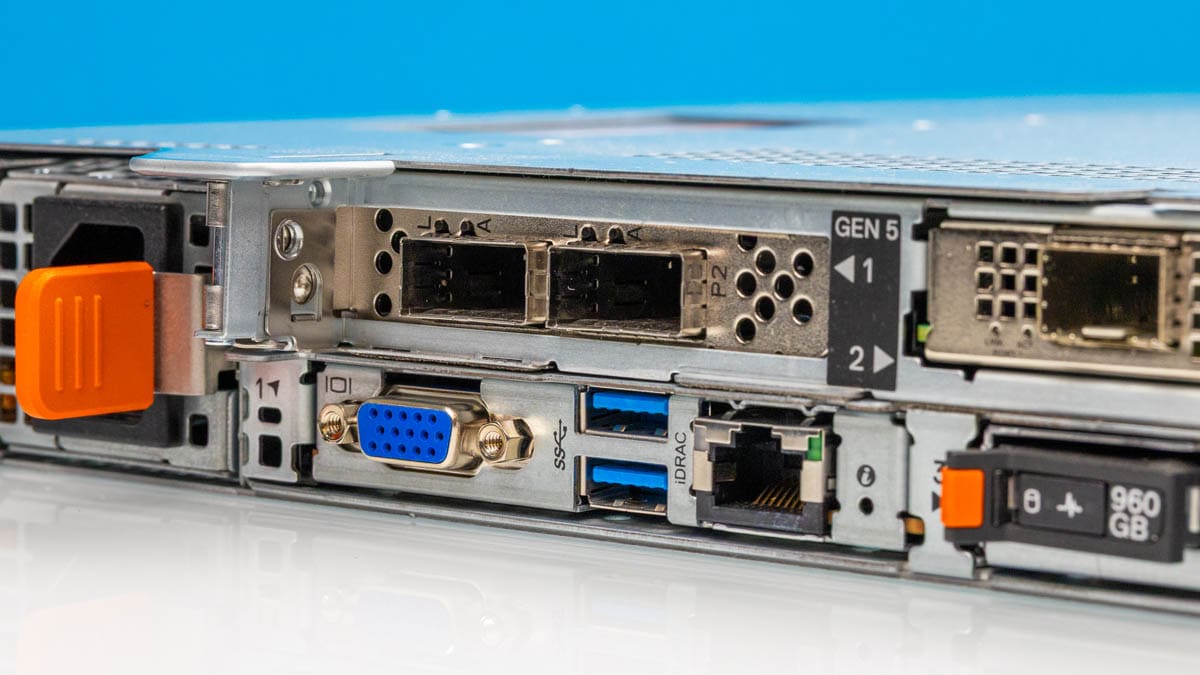

В центре корпуса — зона для гибкой конфигурации: можно установить райзеры и задние накопители. В тестируемой системе — VGA-порт, два USB 3.0, порт для управления iDRAC и райзер со слотом PCIe Gen5 x16.

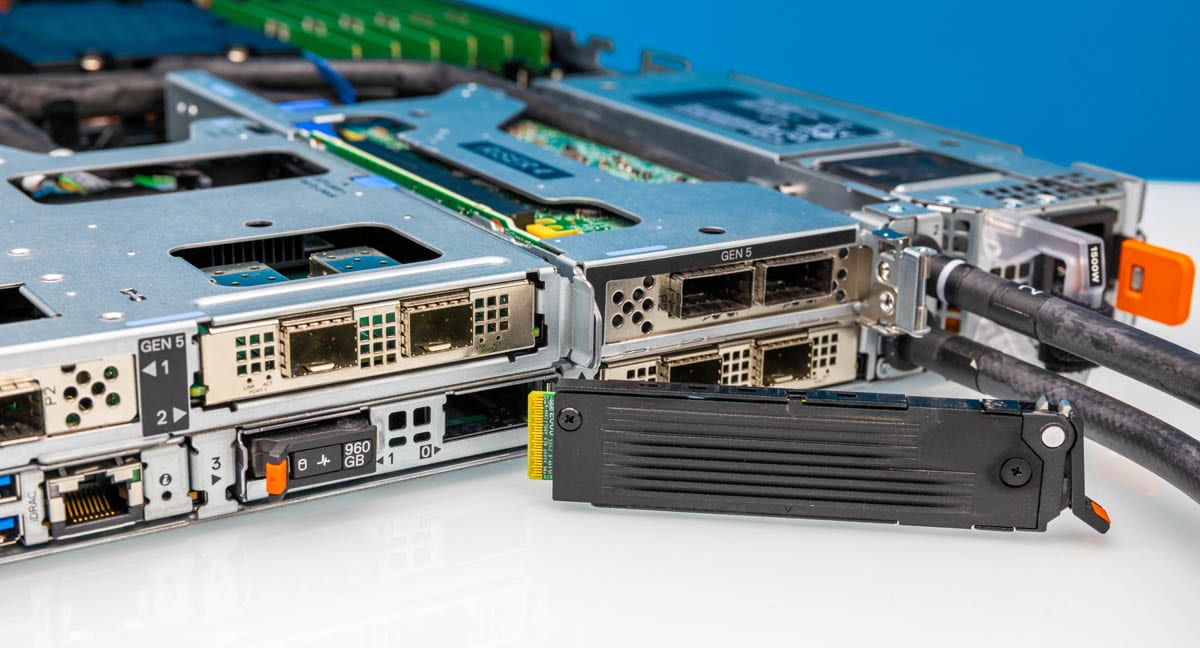

В центральной части также находятся слот OCP NIC 3.0 и два SSD для загрузки системы. В отличие от решений с внутренними M.2-модулями, здесь загрузочные накопители доступны снаружи и легко обслуживаются.

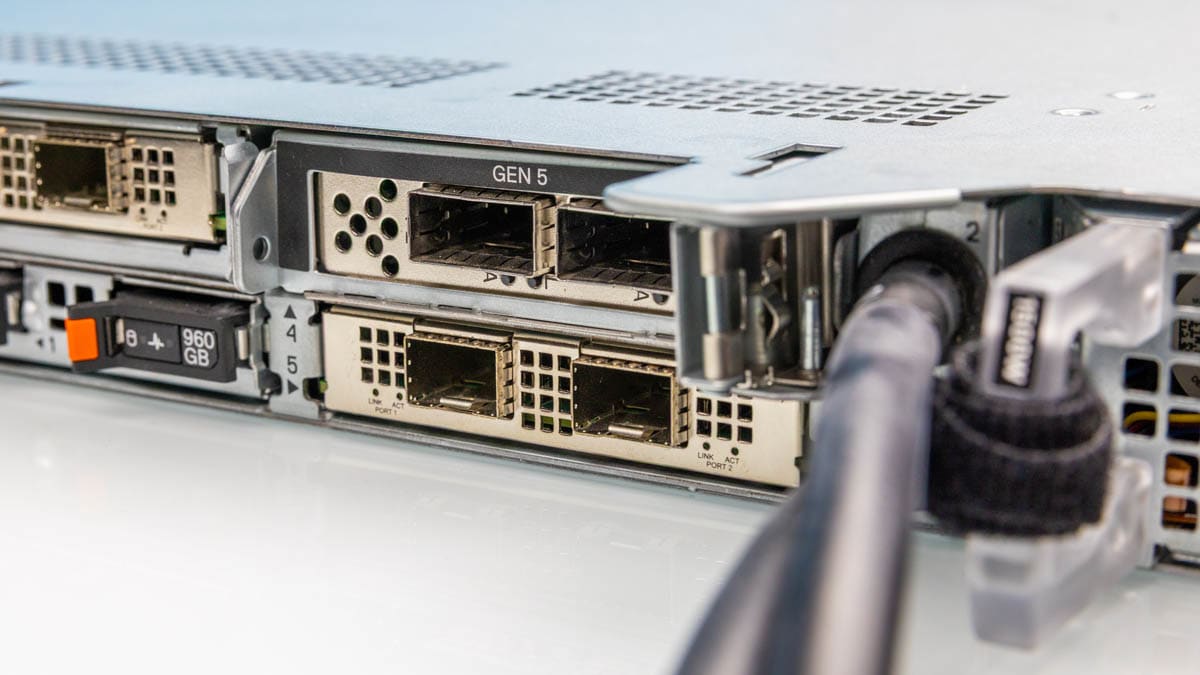

В правой центральной части — слот PCIe Gen5 x16 и дополнительный слот OCP NIC 3.0. Возможна установка до трёх GPU по 75 Вт и сетевых карт с поддержкой 400 GbE или двух подключений по 200 GbE.

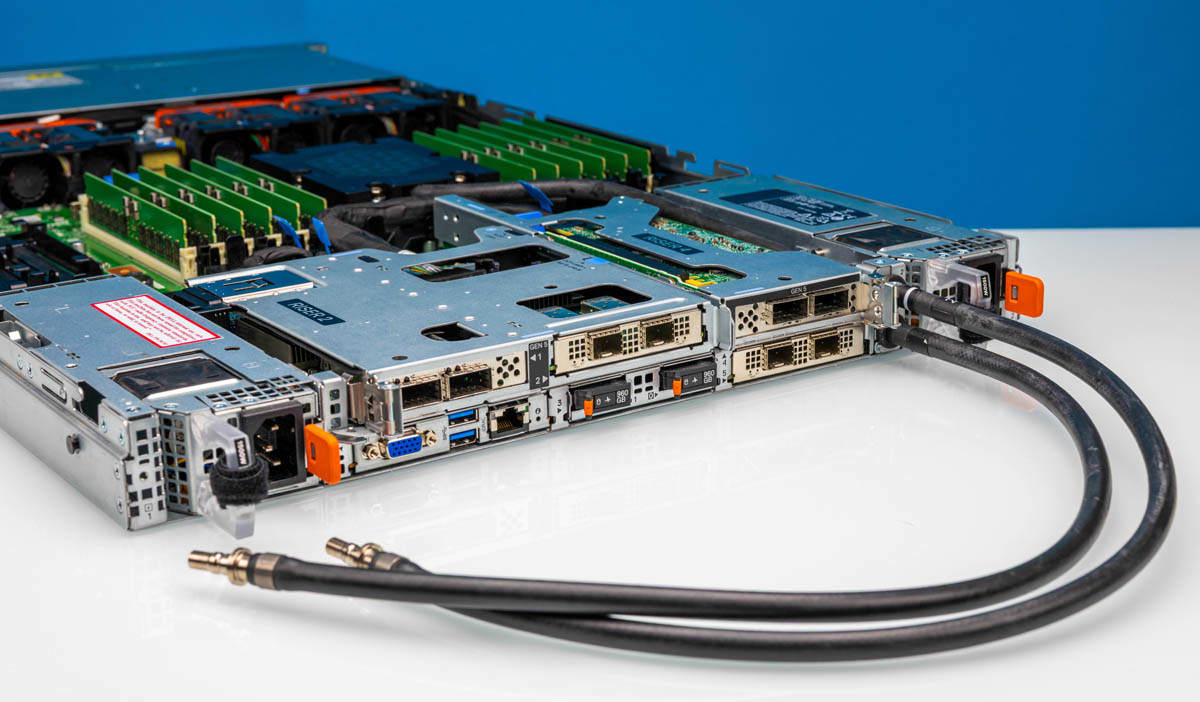

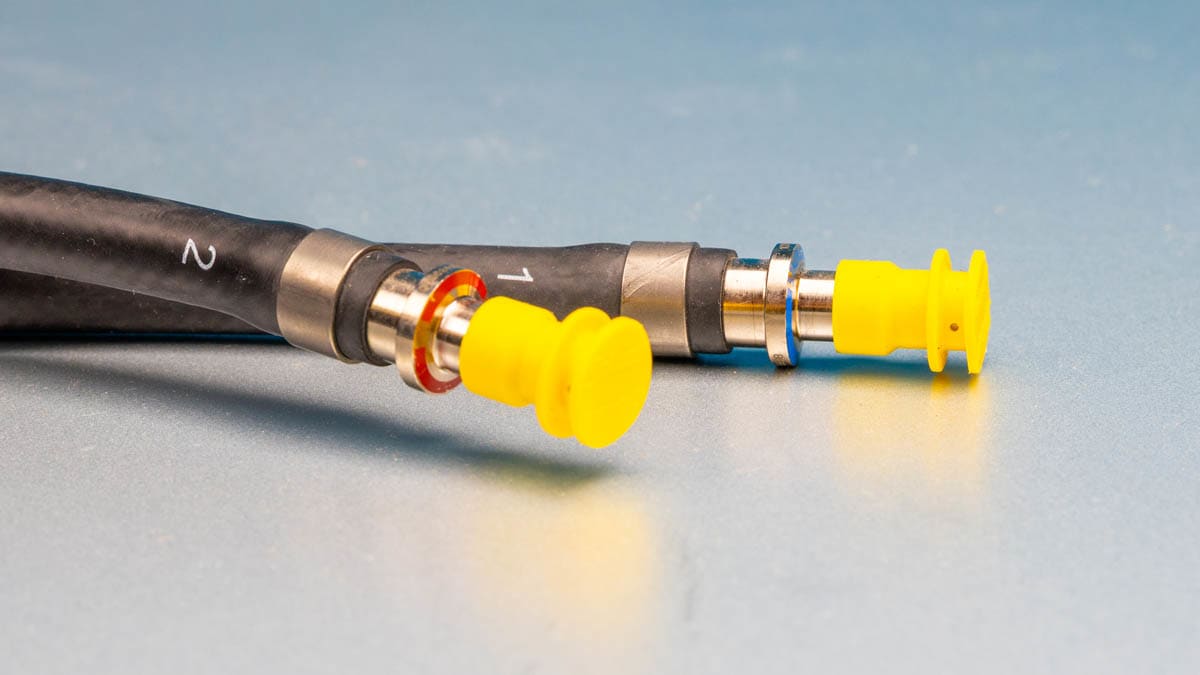

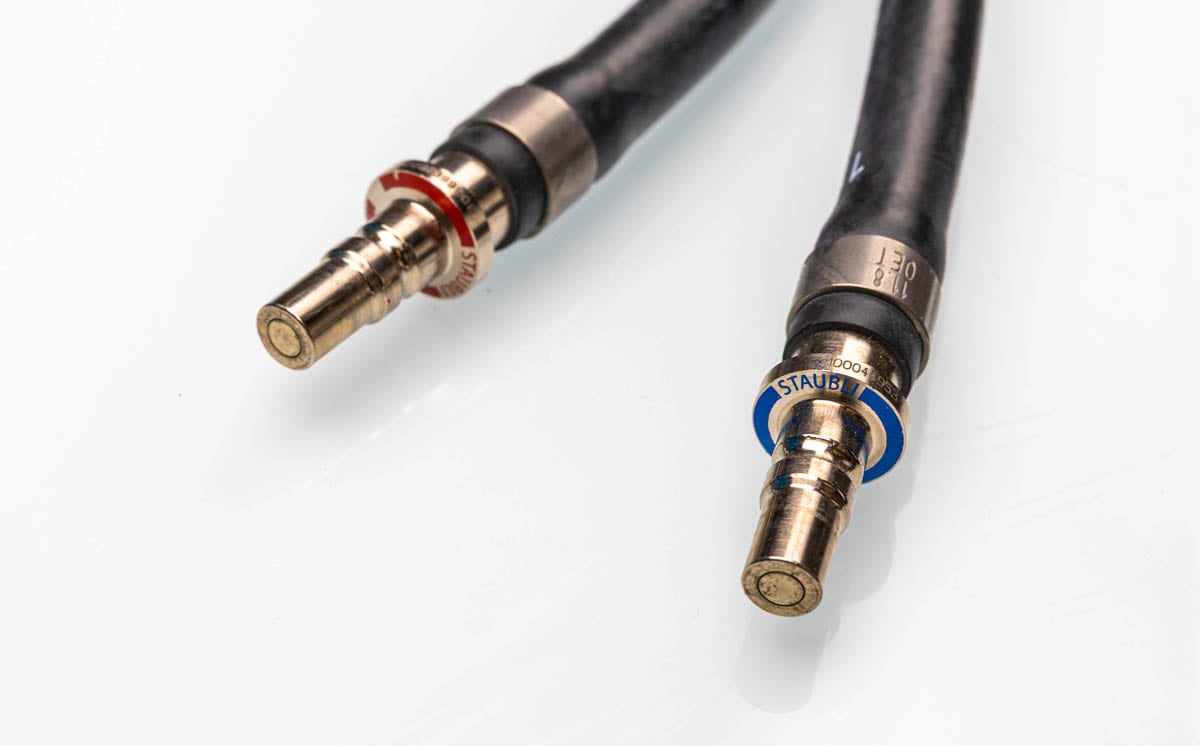

Сзади корпуса выходят патрубки жидкостного охлаждения с соединителями Staubli: синий — для холодного теплоносителя, красный — для горячего, направляемого в тёплый коллектор. В стойках стандарта OCP коллекторы и штуцеры стандартизированы и встроены в стойку, поддерживая схему с горячим и холодным коллекторами.

Задние райзеры Dell выполнены с продуманной и компактной конструкцией.

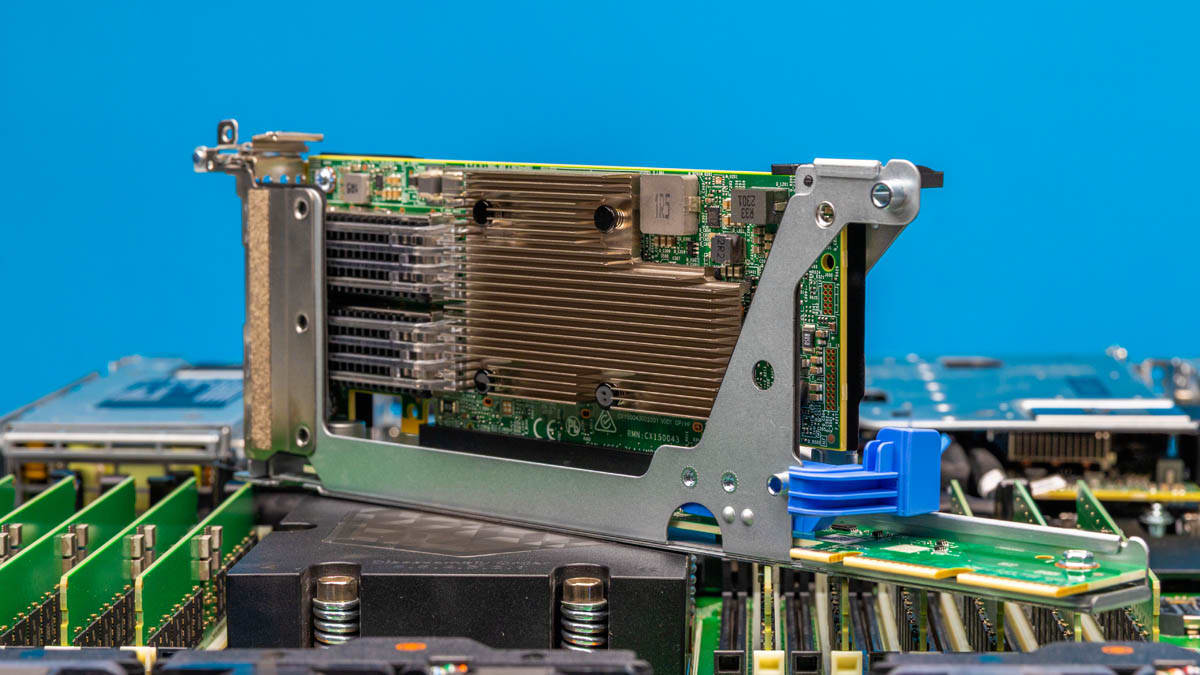

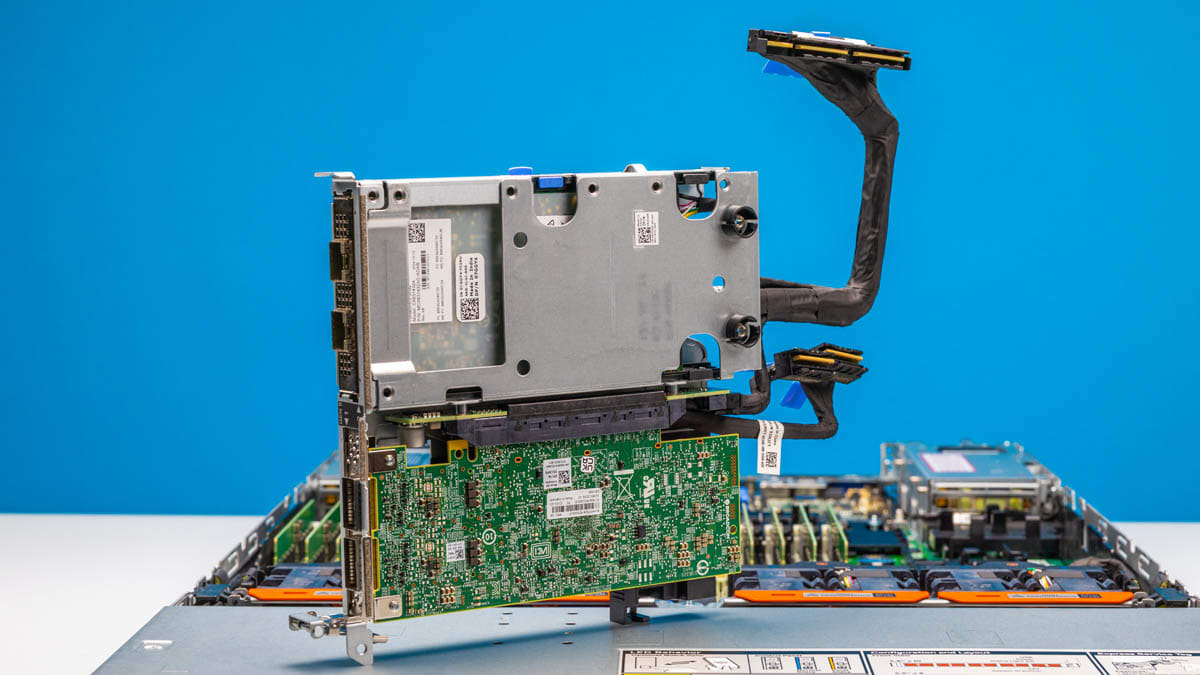

Верхний центральный райзер сочетает слот OCP NIC 3.0 и низкопрофильный слот PCIe Gen5 x16.

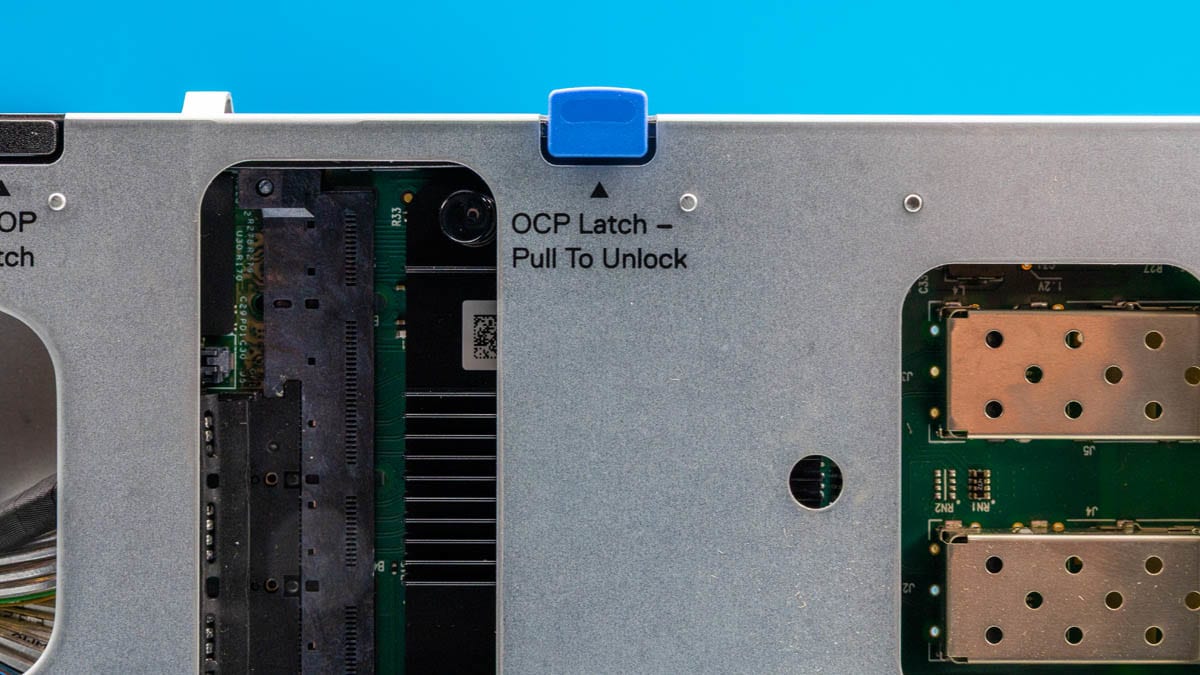

На верхней части райзера есть защёлка OCP для быстрой замены сетевой карты без разборки всей конструкции.

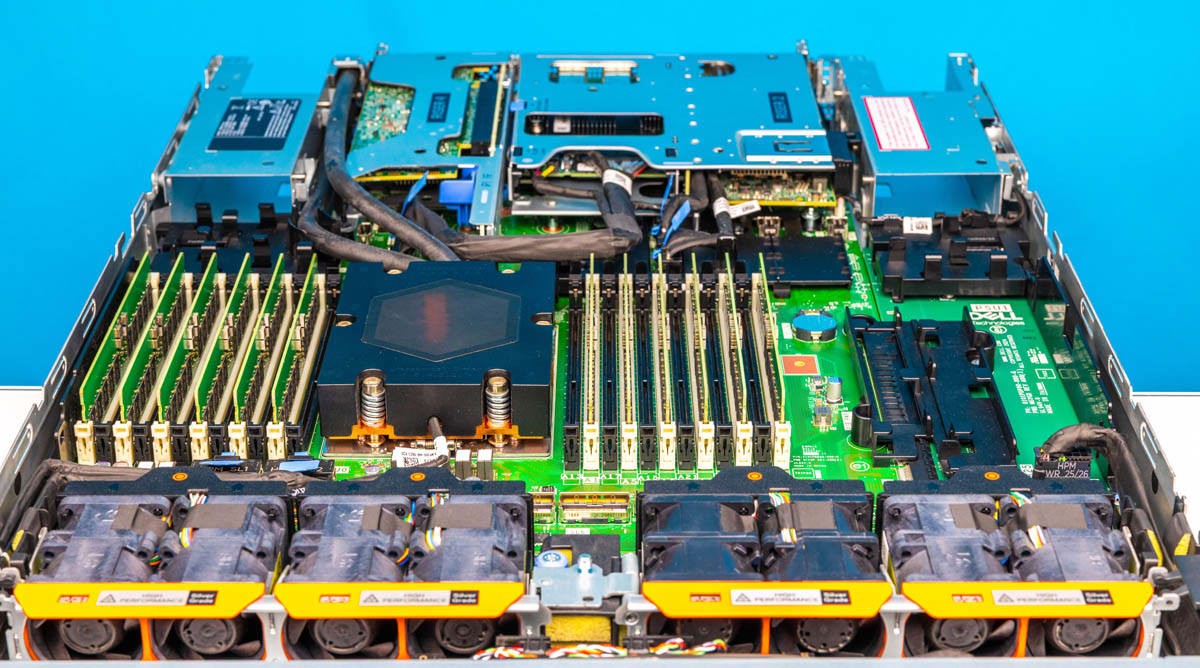

Внутренний обзор Dell PowerEdge R6715

Перейдём от передней части к задней внутри шасси.

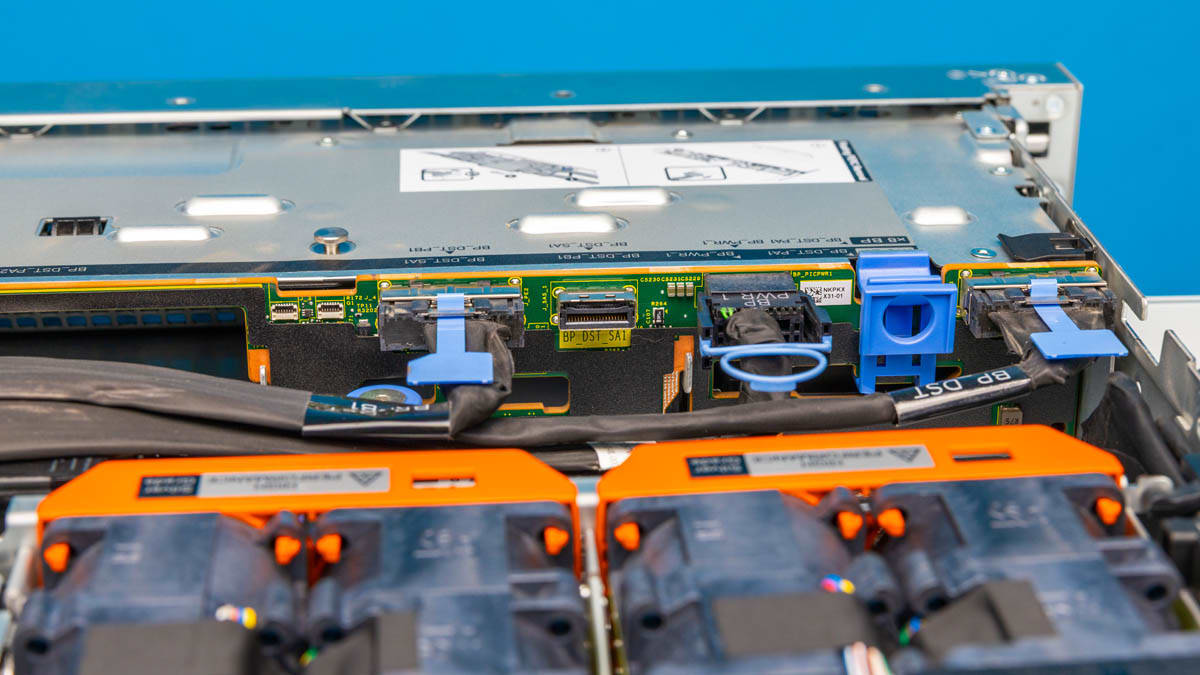

Передняя плата backplane для хранения данных содержит разъёмы MCIO для подключения к фронтальным накопителям.

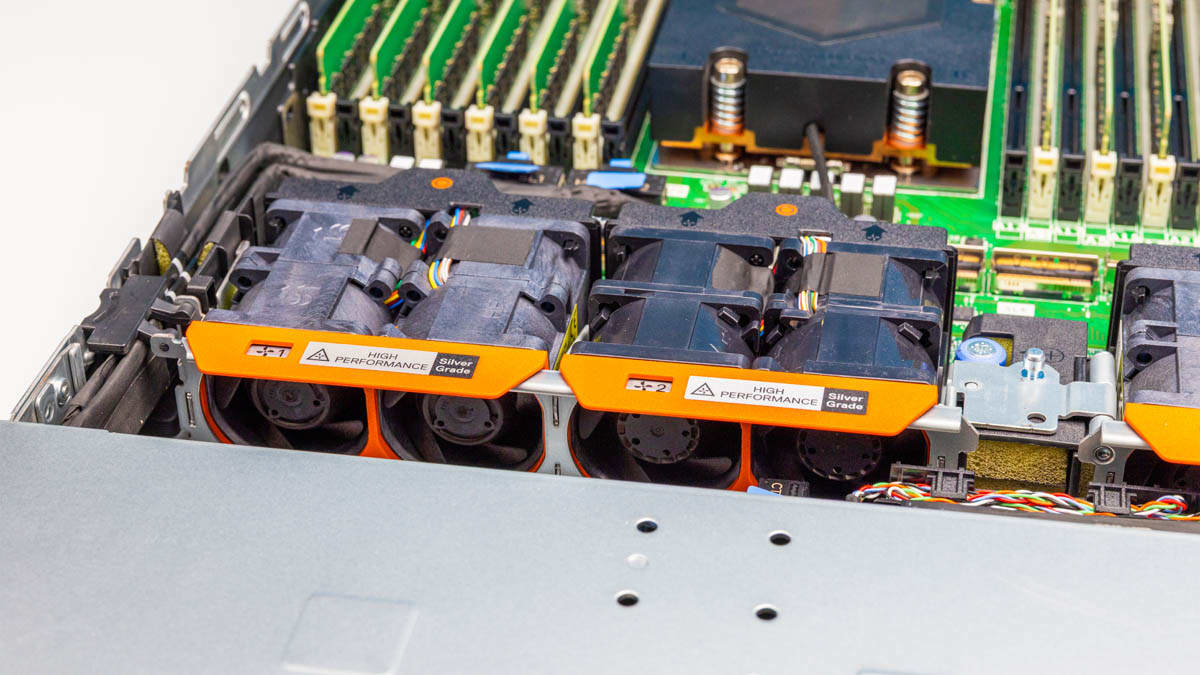

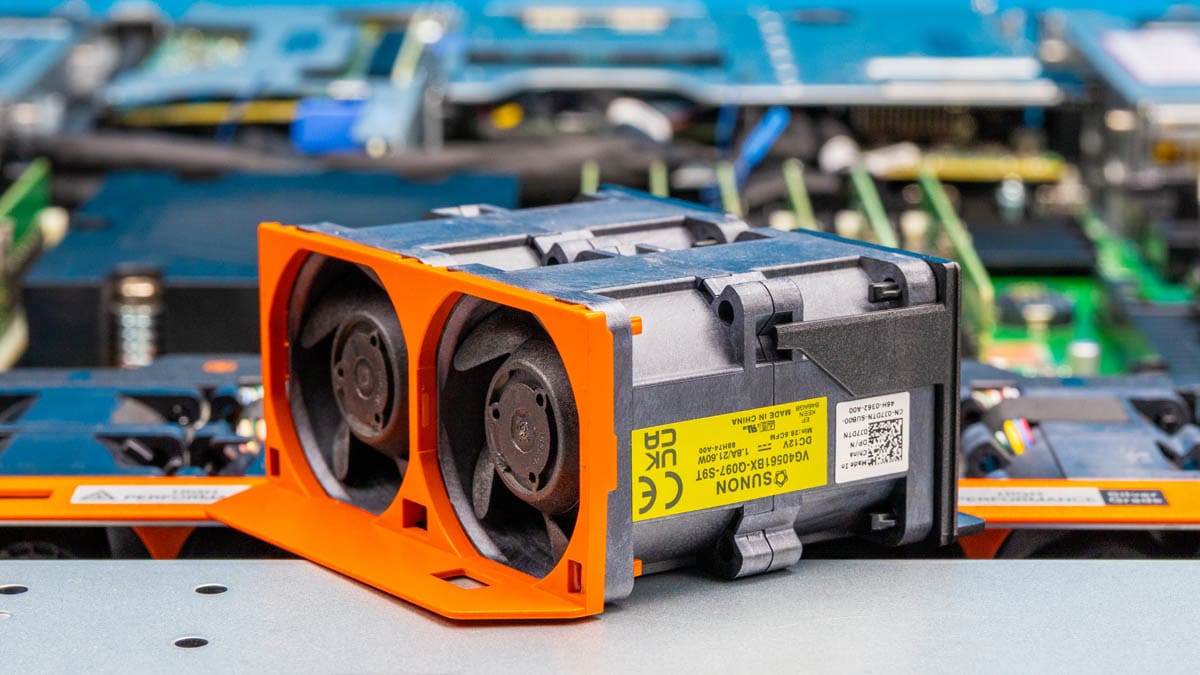

За платами хранения данных находятся вентиляторные модули формата 1U.

Вентиляторные модули Dell легко заменяются и превосходят аналоги в большинстве «whitebox»-серверов. Это удобное преимущество.

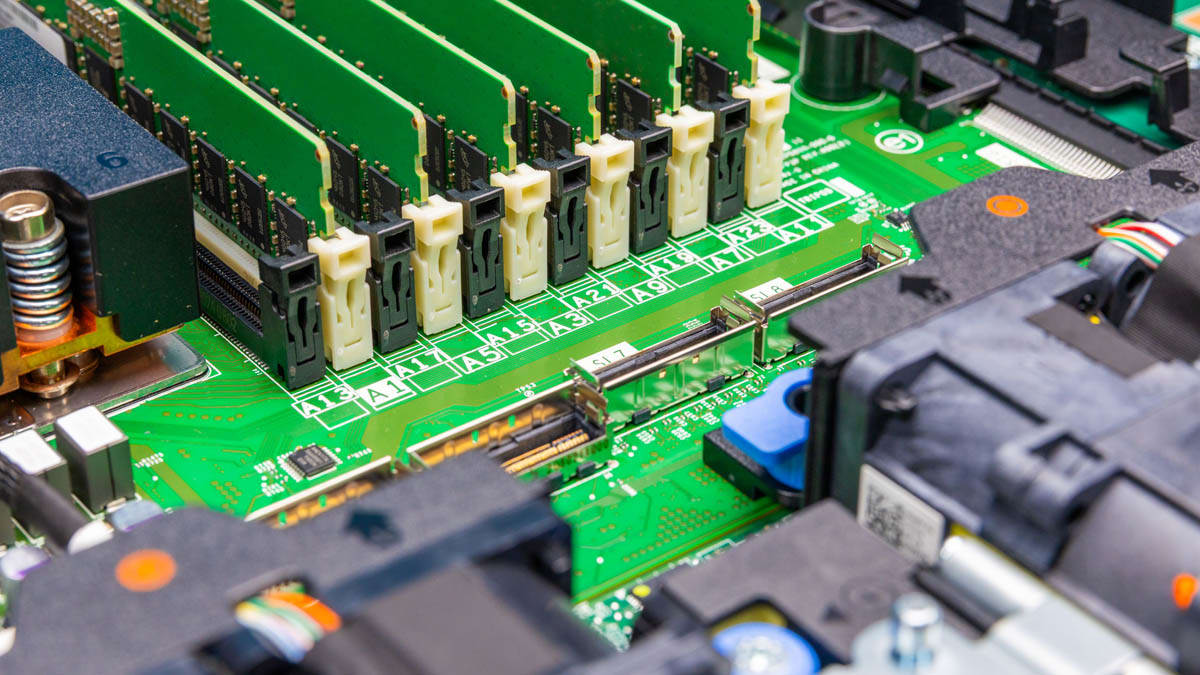

В центре системы — разъём AMD Socket SP5 для процессоров AMD EPYC 9004/9005. Dell поддерживает до 160 ядер в одном сервере. Платформа имеет 24 слота DDR5 RDIMM, что соответствует 12 каналам памяти и 2 модулям на канал (2DPC). Это большое количество ядер и памяти для сервера с одним сокетом.

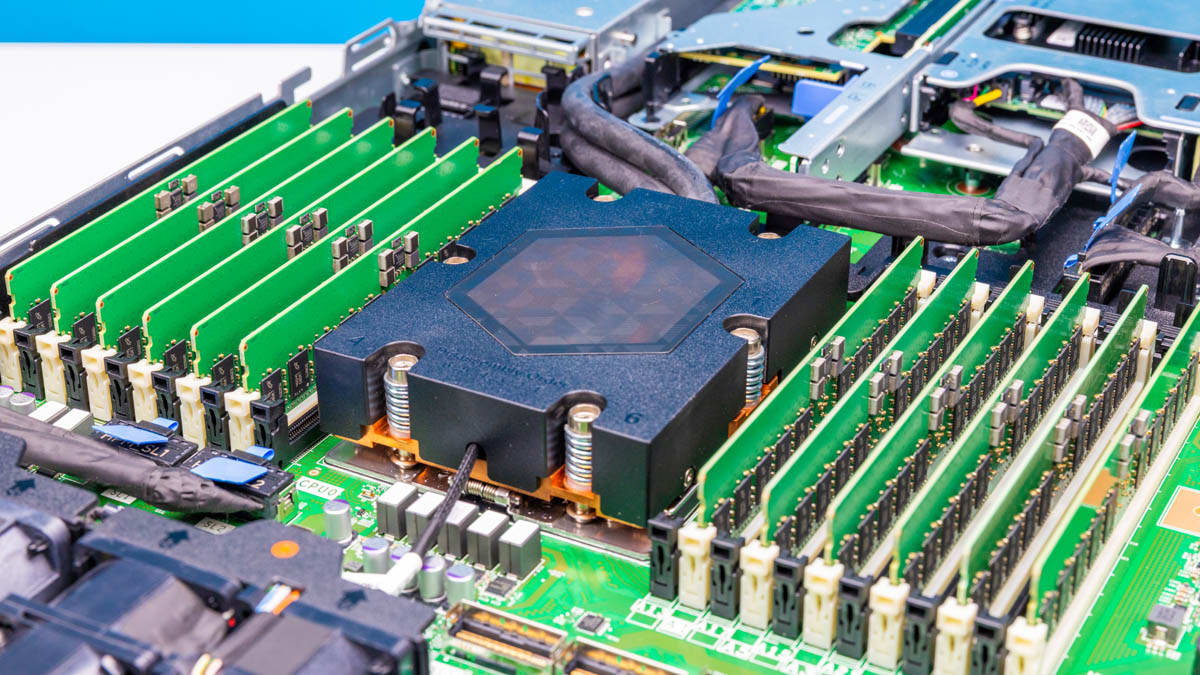

Главное отличие платформы — жидкостное охлаждение процессора. Вентиляторы охлаждают остальные компоненты. Процессор охлаждает специальный жидкостной блок.

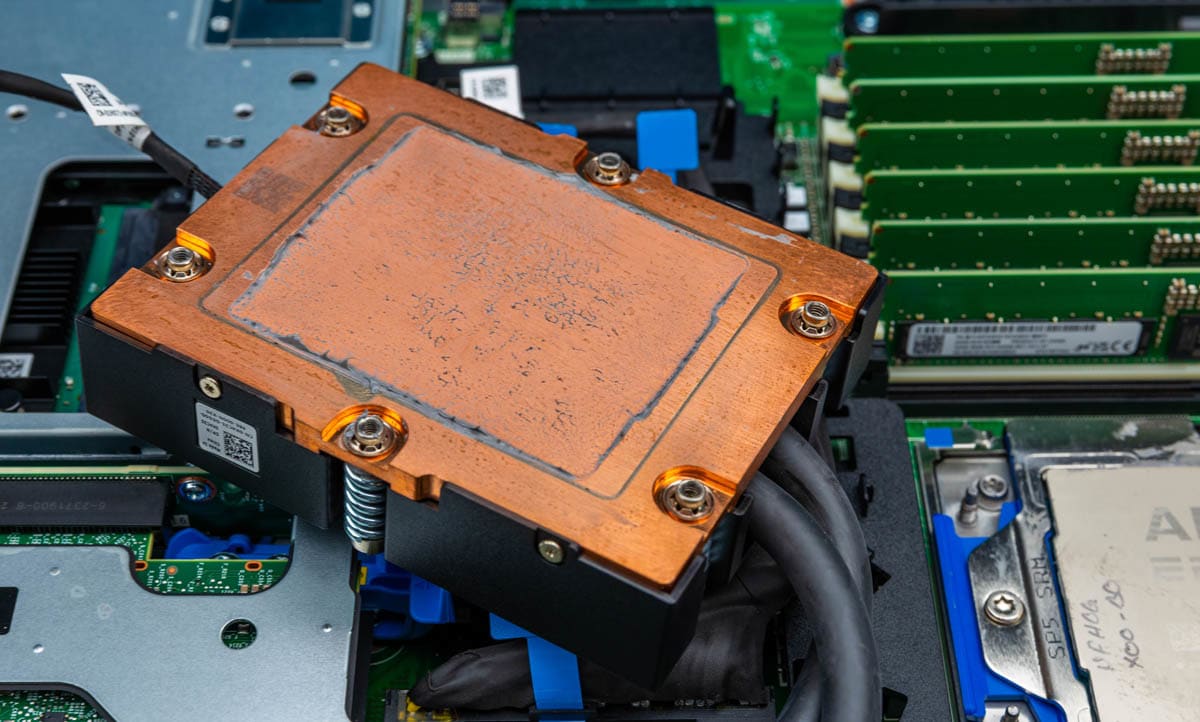

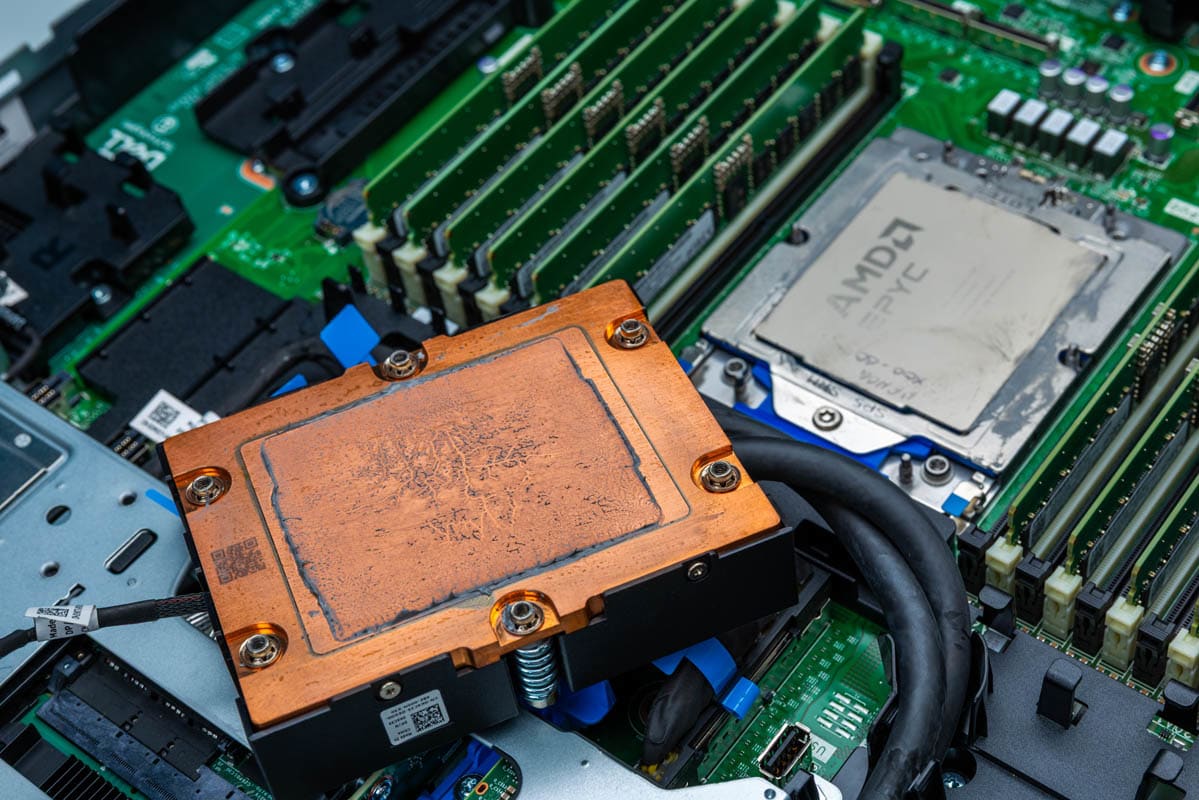

Ниже — вид нижней части блока жидкостного охлаждения.

При использовании AMD Socket SP5 и 24 модулей DDR5 RDIMM в 19-дюймовом шасси нет места для второго процессора рядом с первым.

Подключение компонентов выполняется через встроенные разъёмы MCIO.

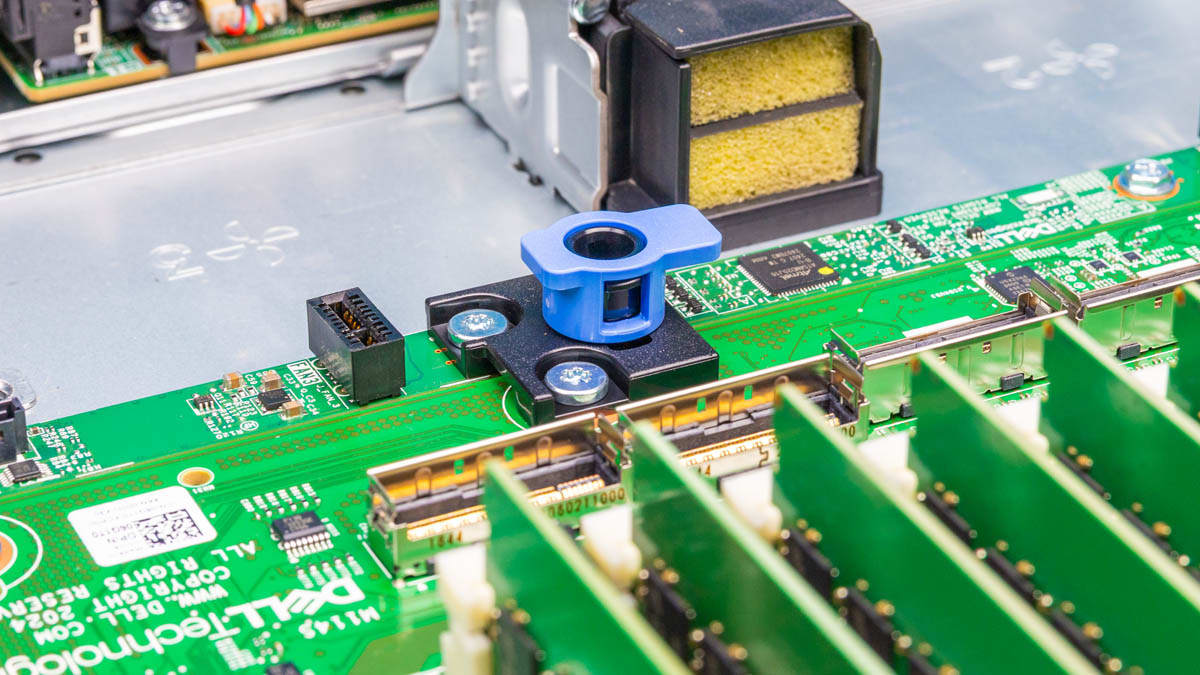

На материнской плате установлены быстросъёмные защёлки для удобства обслуживания.

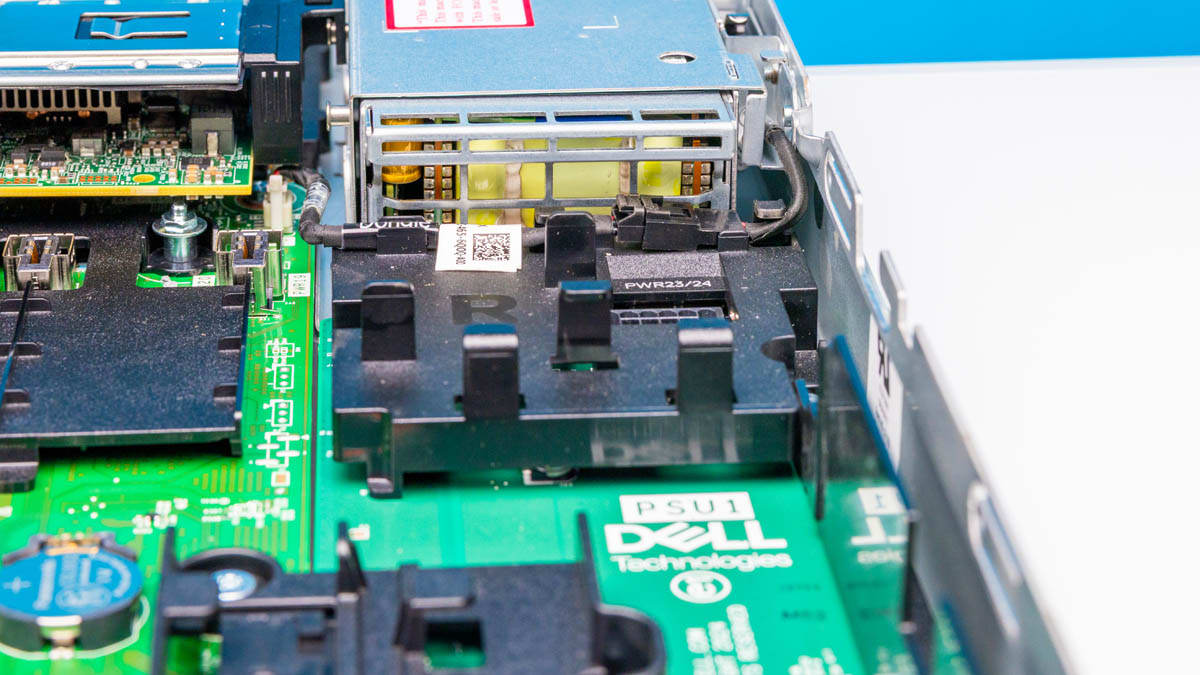

На обратной стороне блока питания расположено подключение к серверу.

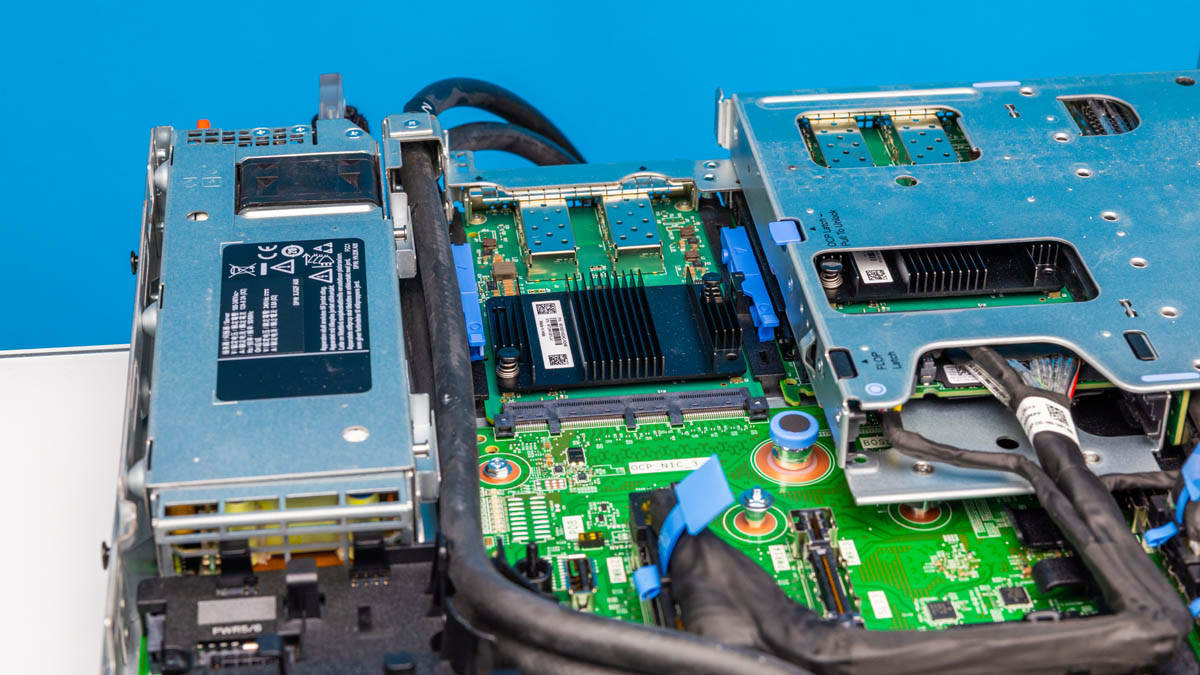

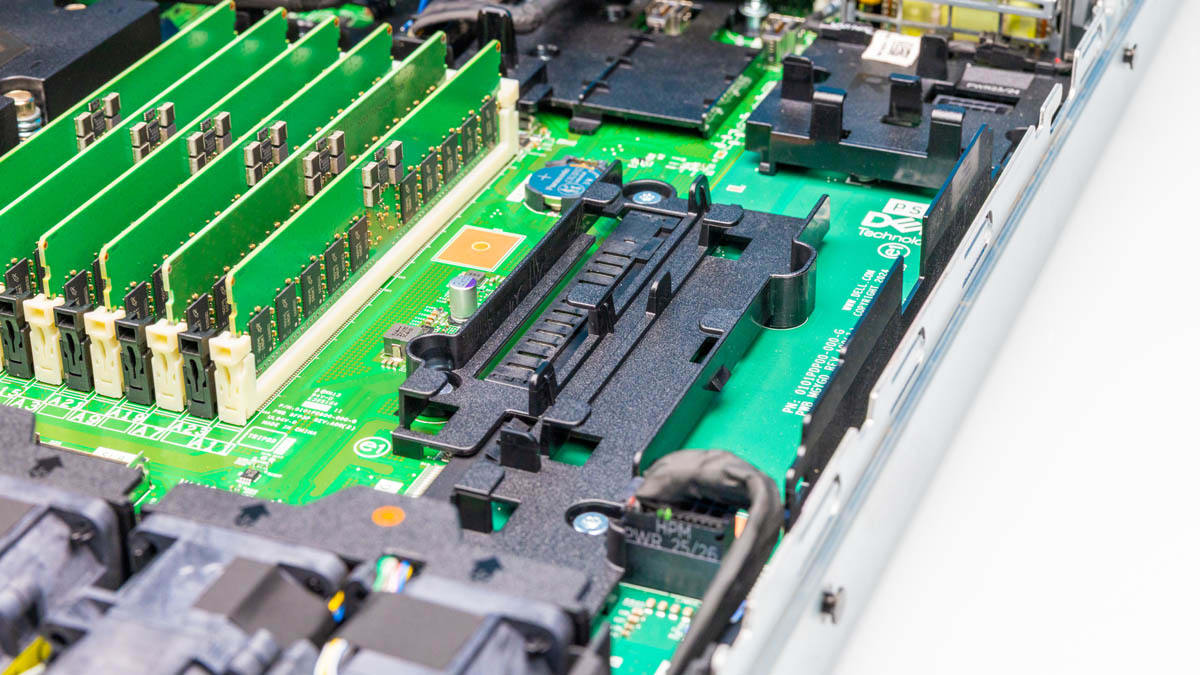

На материнской плате встроен слот OCP NIC 3.0.

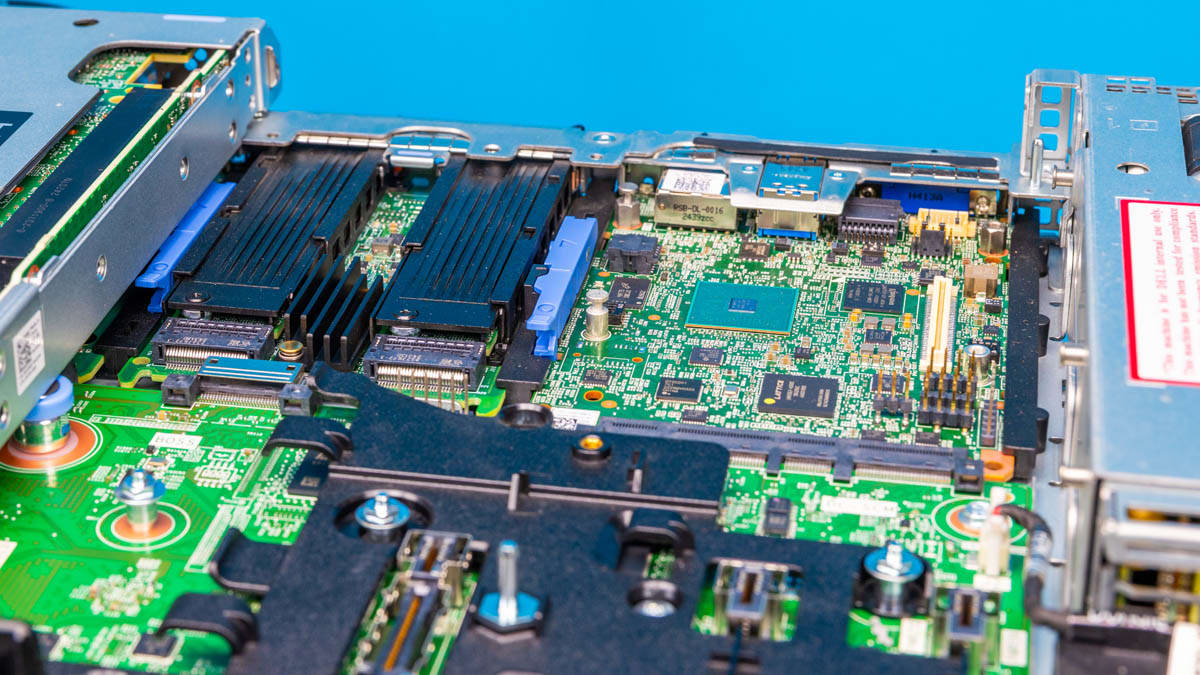

Под крупным райзерным модулем в центральной части видны два загрузочных SSD и карта iDRAC.

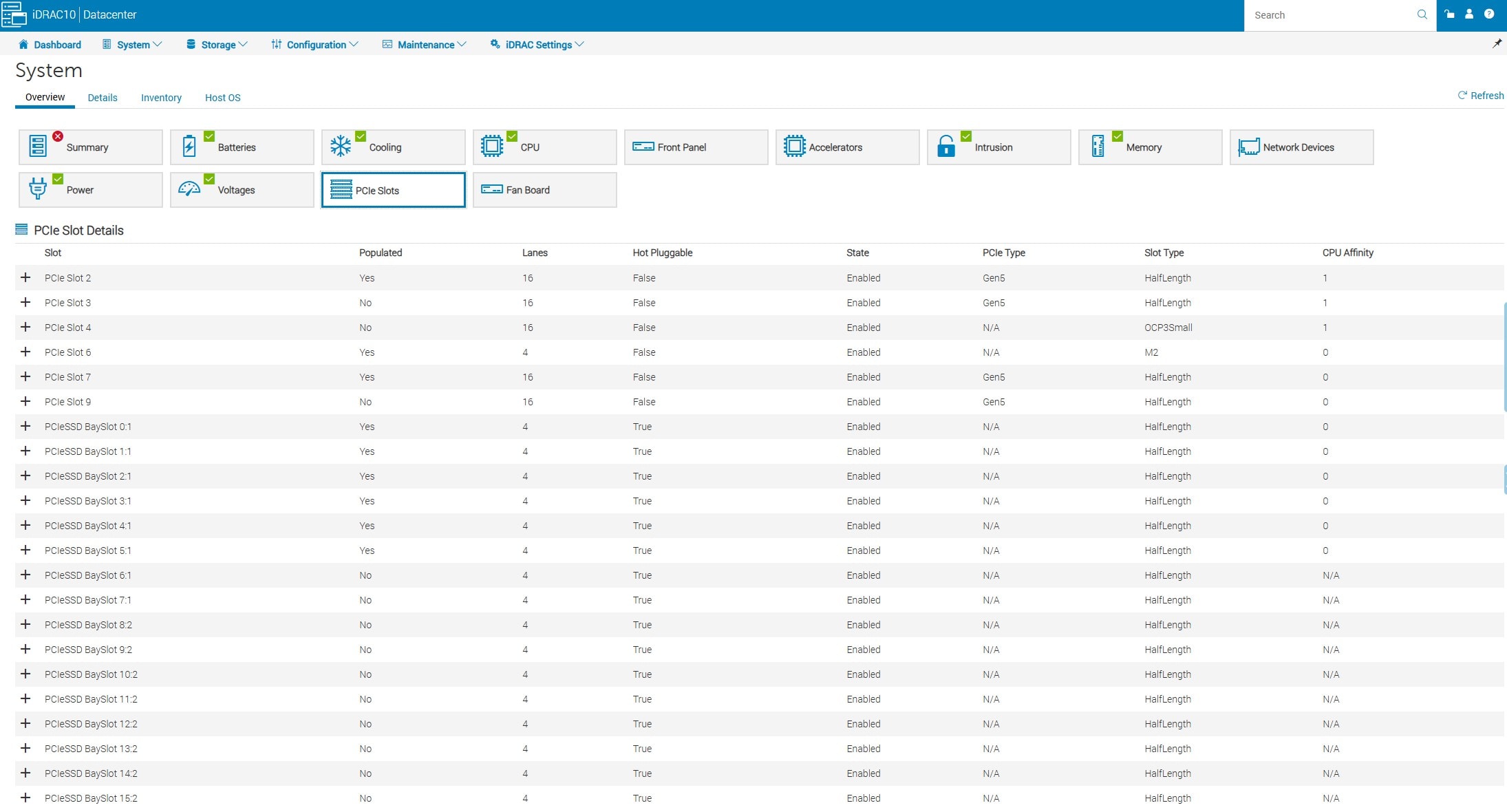

Управление Dell iDRAC 10

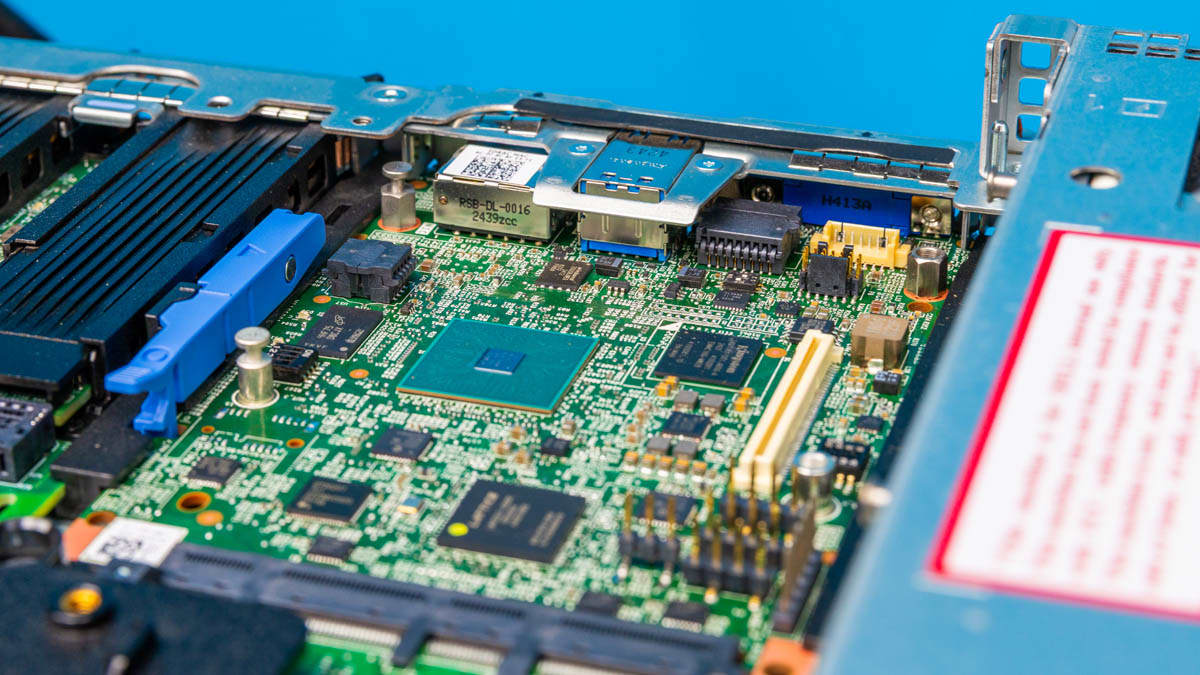

Серверы Dell используют систему управления iDRAC. В новом поколении применяется iDRAC 10. На фото — плата контроллера.

Эта версия расширяет возможности и предоставляет больше данных для управления по сравнению с предыдущими поколениями.

Производительность Dell PowerEdge R6715

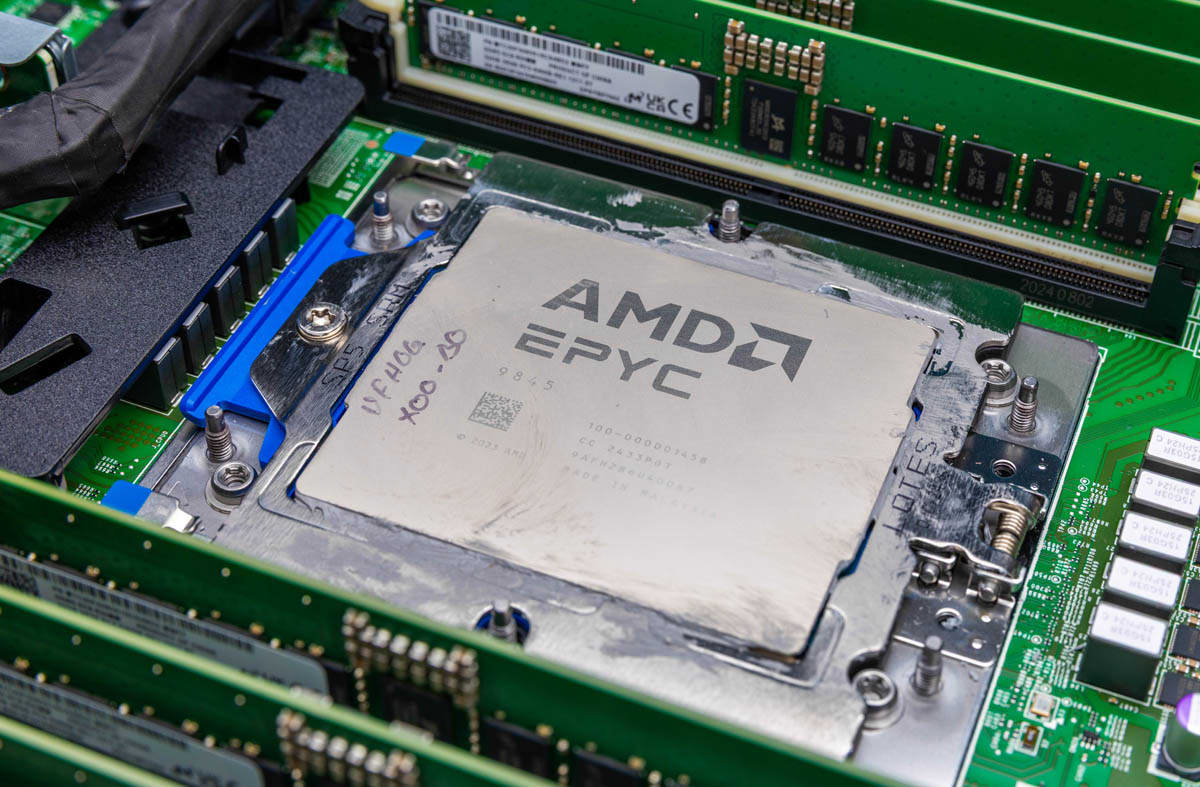

В сервере установлен процессор AMD EPYC 9845 — 160-ядерный чип на архитектуре Zen 5c. Для пользователей, переходящих с Intel Xeon Scalable 1-го и 2-го поколений, один такой сервер заменит 3–4 мощных сервера старого поколения. Мы проверили это на практике.

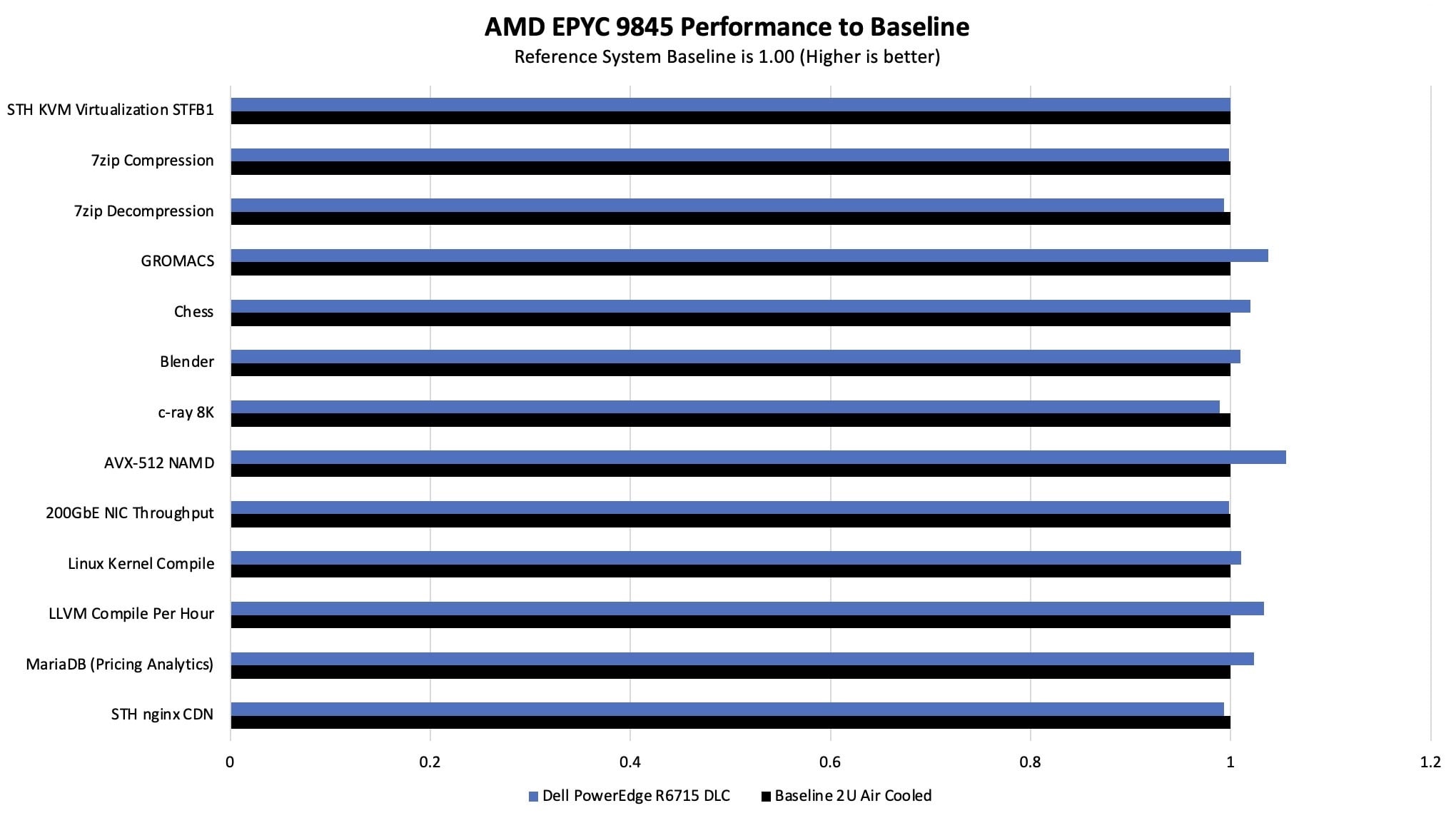

Мы сравнили этот процессор с эталонным 2U сервером с воздушным охлаждением, также с AMD EPYC 9845.

Производительность была примерно одинаковой, что соответствует ожиданиям. Сравнивали 2U сервер с воздушным охлаждением и 1U сервер с жидкостным охлаждением. Современные процессоры показывают схожие результаты при достаточном питании и охлаждении. Главное отличие — высота сервера в 1U, что в два раза ниже, и меньший энергопотребление.

Потребляемая мощность Dell PowerEdge R6715

В системе установлены два блока питания по 1,5 кВт с сертификатом 80Plus Titanium. Это оборудование высокого класса для серверов с одним процессором.

Во время теста система потребляла 750–800 Вт. Мы извлекли сетевые карты и установили их в 2U сервер-эталон. Обычно 2U серверы экономичнее за счёт крупных вентиляторов, но здесь потребление было на 50 Вт выше. Это связано с блоками питания и эффективным жидкостным охлаждением, которое снижает обороты вентиляторов.

Прямое сравнение воздушного и жидкостного охлаждения сложно. У нас не было версии с воздушным охлаждением для параллельного теста. Результат зависит от организации отвода тепла, циркуляции и типа теплоносителя. Тем не менее, показатели совпадают с результатами других тестируемых систем в аналогичных условиях.

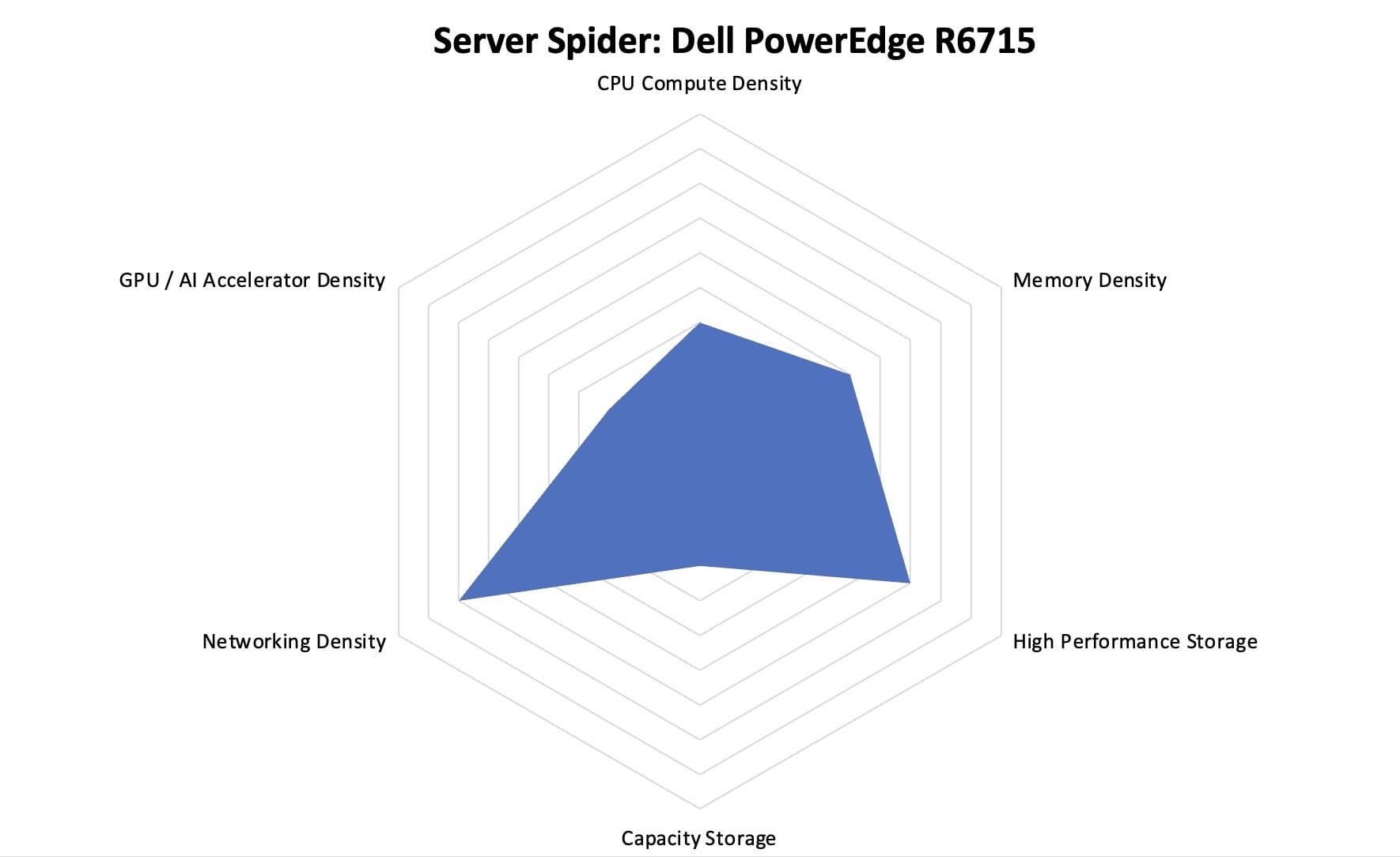

Server Spider: Dell PowerEdge R6715

Инструмент STH Server Spider — быстрый ориентир для оценки эффективности серверной системы в разных задачах. Цель — наглядно показать ключевые параметры конкретного сервера.

Это одноразъёмная платформа с двумя модулями памяти на канал и плотной задней панелью с сетевыми картами. Система плотнее, чем ожидалось, но уступает 2U платформам с четырьмя узлами по плотности CPU. Жидкостное охлаждение здесь сочетается с высокой кастомизацией: хранилище EDSFF и четыре сетевые карты в корпусе 1U.

Заключение

Dell PowerEdge R6715 — мощный сервер формата 1U, даже без жидкостного охлаждения. Его часто используют для замены устаревших серверов на базе LGA3647 с Intel Xeon Scalable 1-го и 2-го поколений. Один односокетный узел с 160 ядрами заменяет 3–4 двухсокетных сервера. Жидкостное охлаждение добавляет возможности для настройки и кастомизации платформы.

Мы тестируем много серверов. Dell PowerEdge R6715 выделяется большим количеством конфигураций.
