Внешний обзор Gigabyte B343-C40-AAJ1

Корпус высотой 3U и глубиной 770 мм занимает меньше места, чем десять отдельных серверов формата 1U. Он помещается в недорогие стойки с небольшой глубиной.

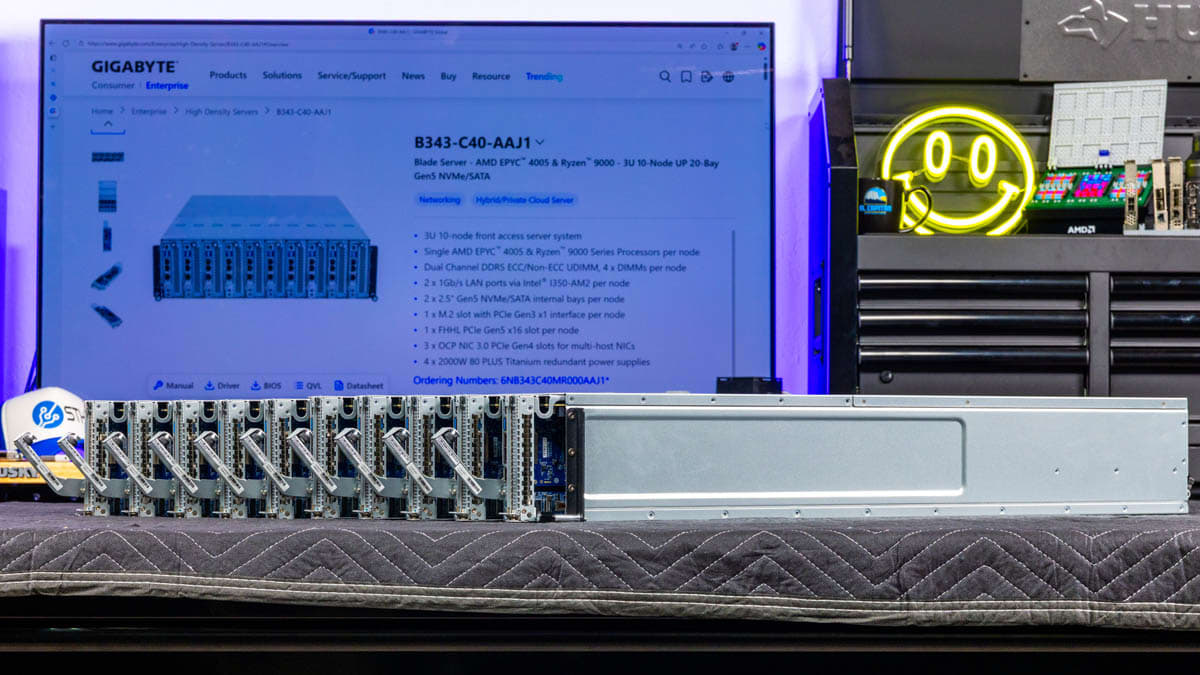

На передней панели размещены только вычислительные узлы. К ним вернёмся после обзора корпуса.

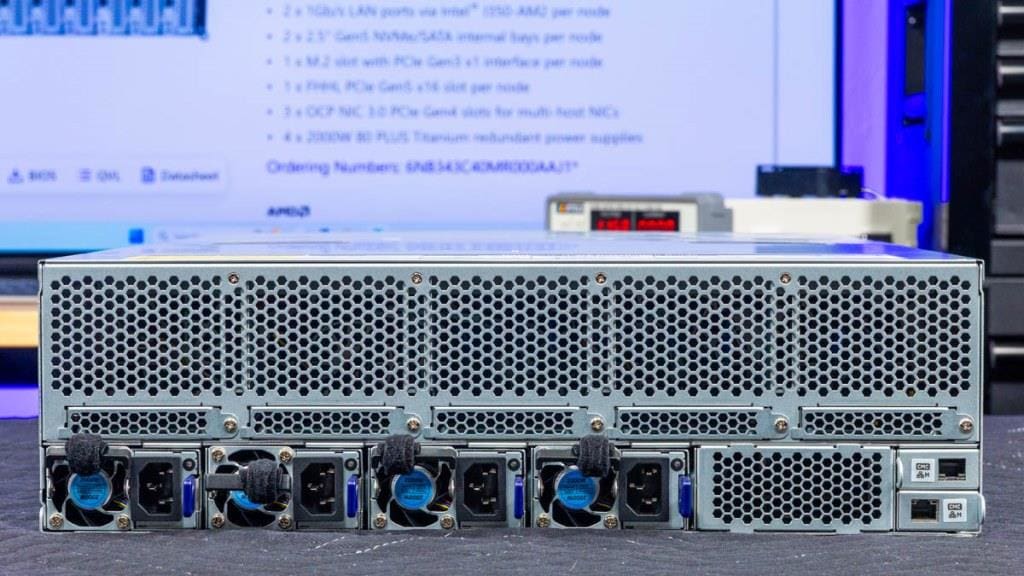

На задней панели — вентиляционные отверстия для охлаждения, четыре блока питания, два порта управления и слоты расширения OCP NIC 3.0.

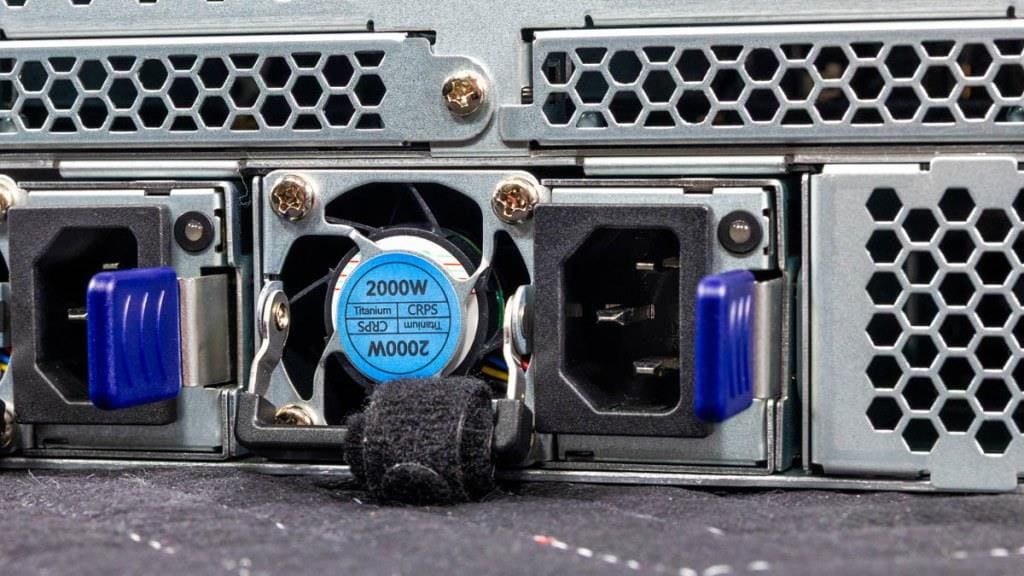

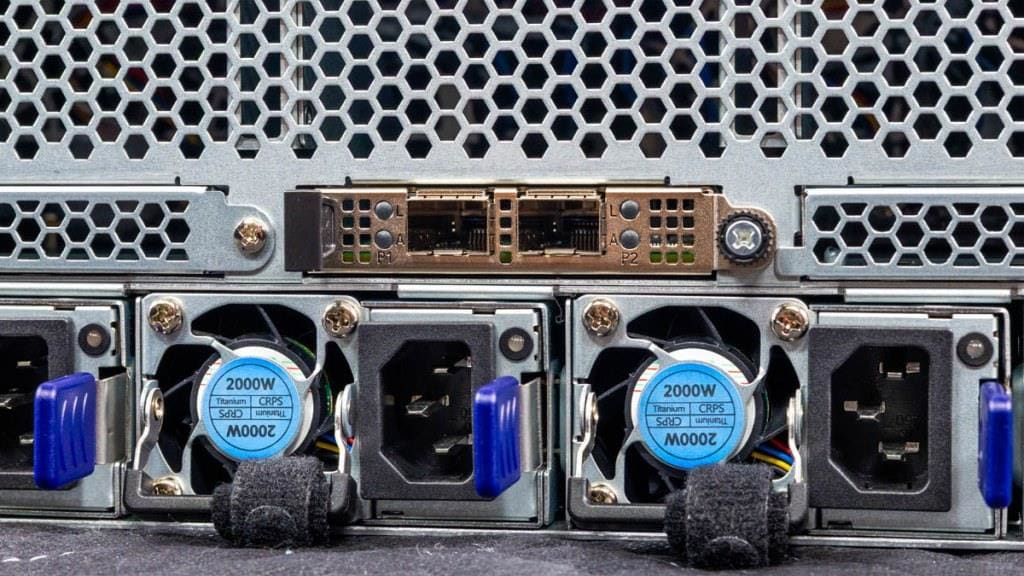

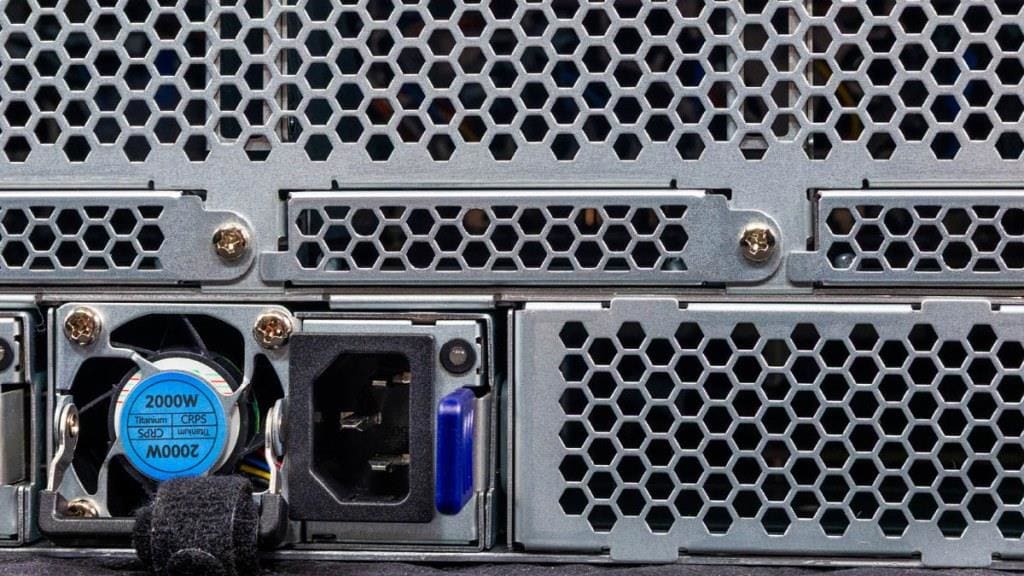

Блоки питания — 2-киловаттные с сертификацией Titanium. Вместо двадцати блоков и двадцати PDU-портов для десяти отдельных серверов с резервированием здесь используются всего четыре блока питания — в пять раз меньше компонентов.

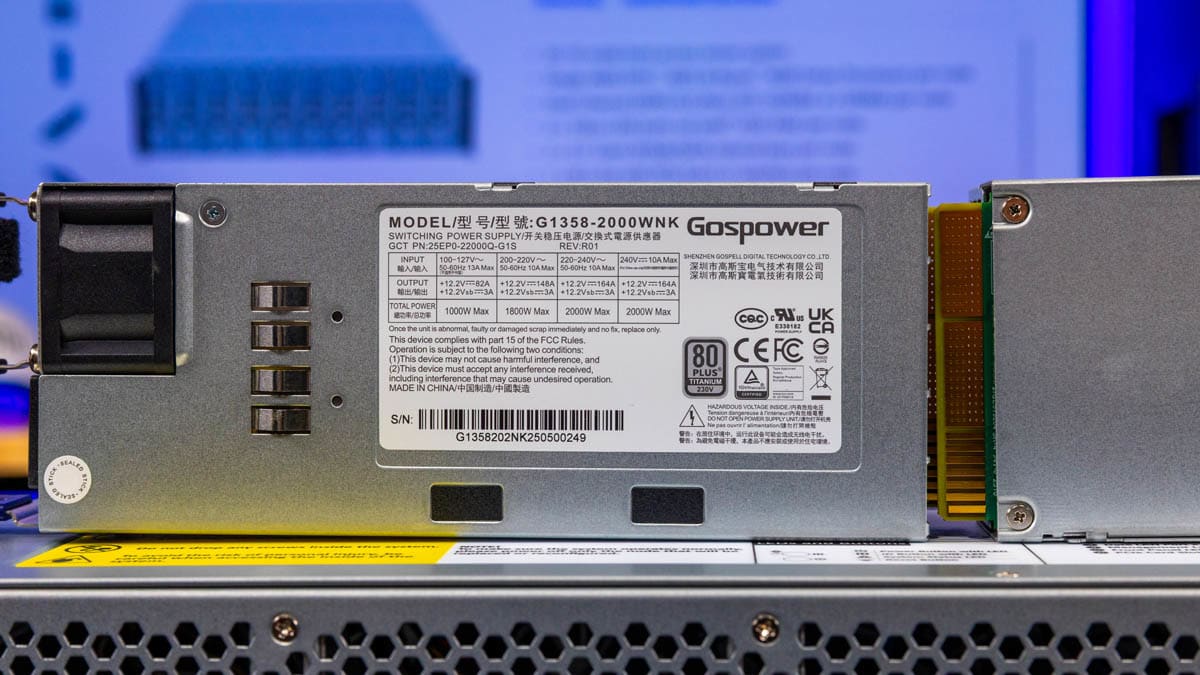

Вот как выглядят блоки питания Gospower.

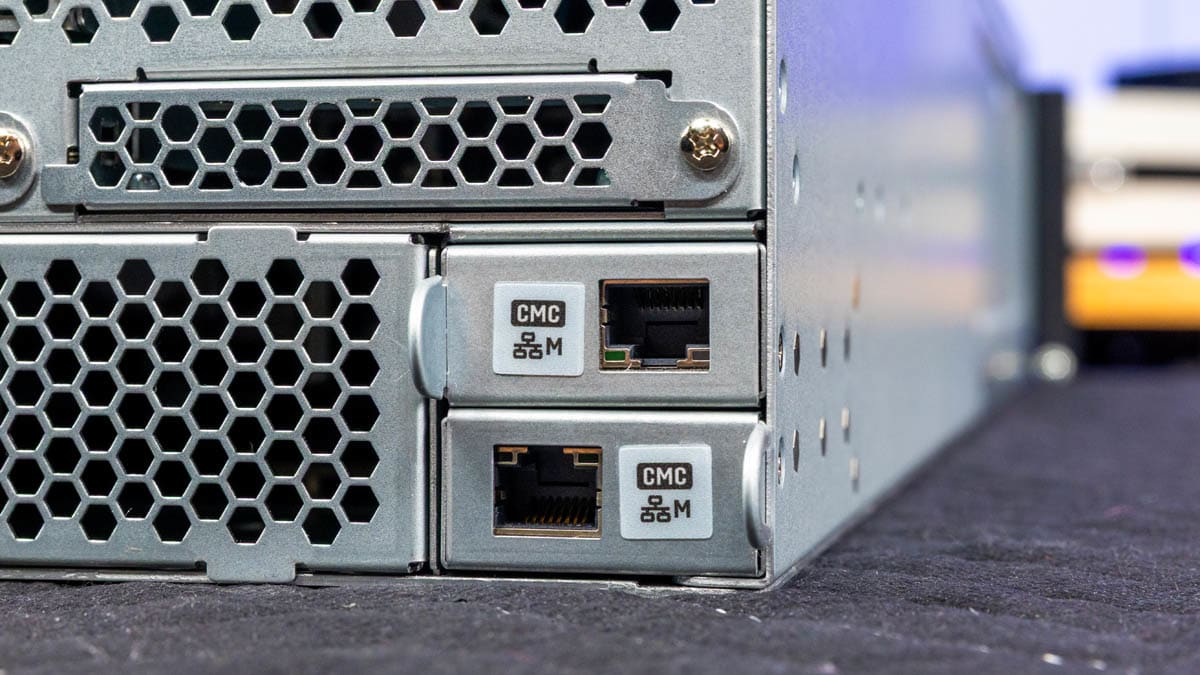

Здесь два порта CMC. В многоузловых системах Gigabyte реализовала общую систему управления, как и в серверах 2U с четырьмя узлами. Это снижает количество необходимых портов на коммутаторе: вместо десяти портов используется меньше.

Также есть слоты OCP NIC 3.0 для установки сетевых карт.

Три слота поддерживают OCP NIC 3.0 с функцией multi-host. Это позволяет подключить три высокоскоростные сетевые карты для обслуживания всех десяти узлов. Вместо установки отдельных 10GbE-карт в каждый узел, такая схема экономит порты и кабели, как и в случае с питанием и управлением.

Далее посмотрим, как внутри корпуса организовано подключение десяти узлов.

Вот вид на систему с тыльной стороны узлов: вентиляторы, слоты OCP NIC 3.0 и задняя часть корпуса.

На задней части узлов размещены 2.5″ SATA-накопители.

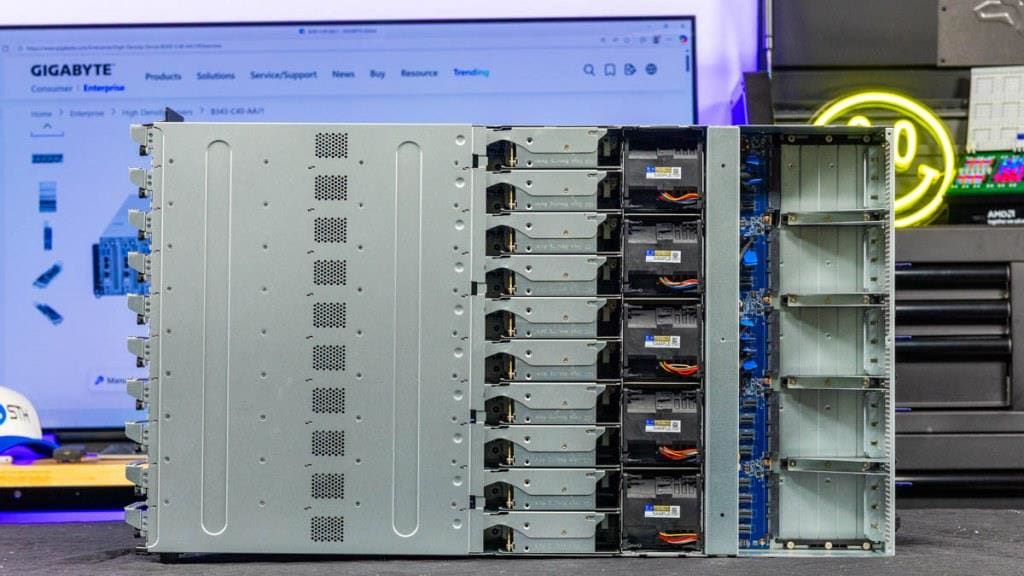

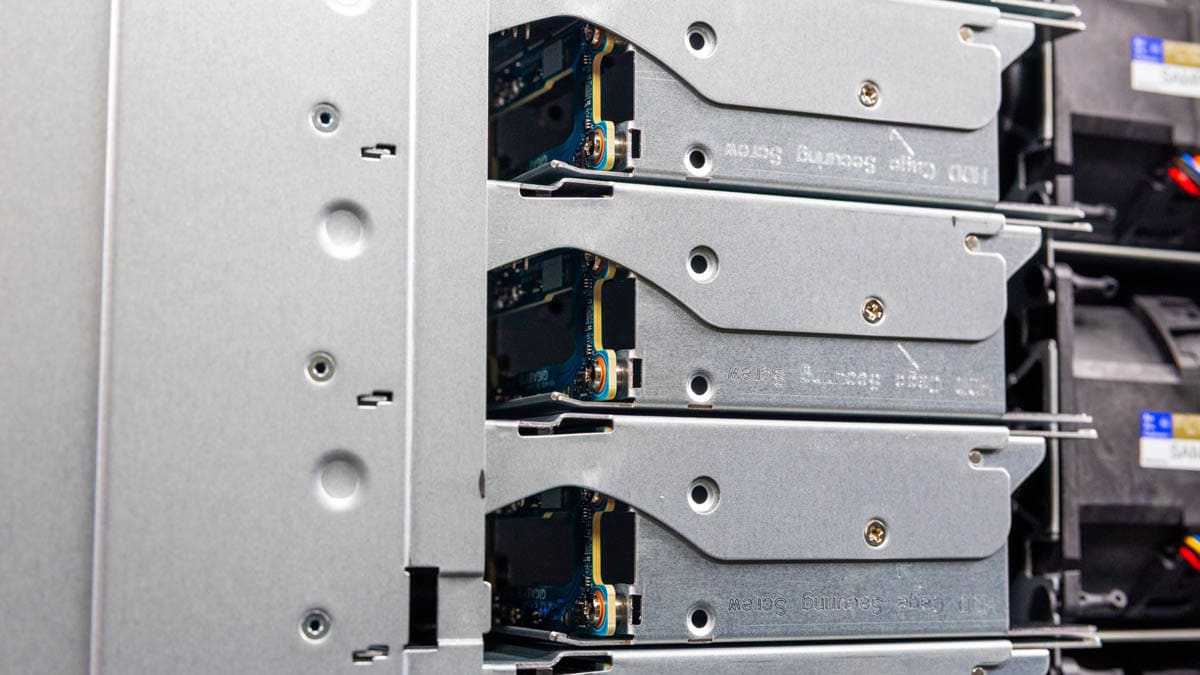

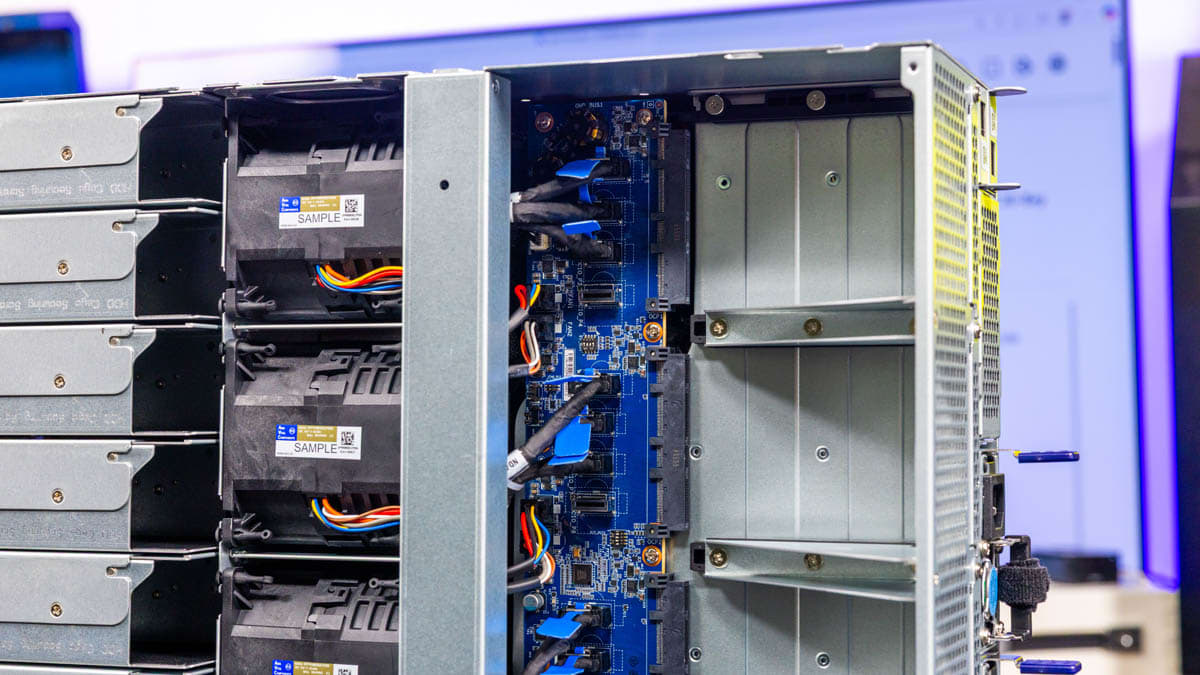

За накопителями расположены вентиляторные модули. Общая система охлаждения корпуса заметно снижает количество нужных вентиляторов.

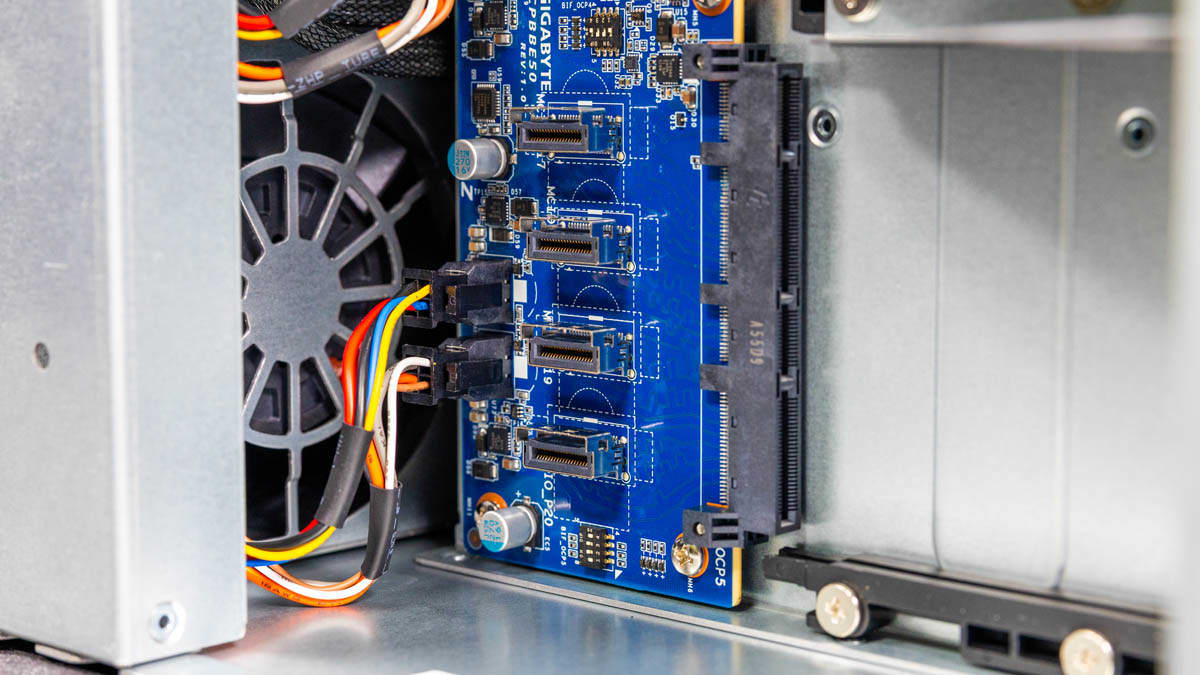

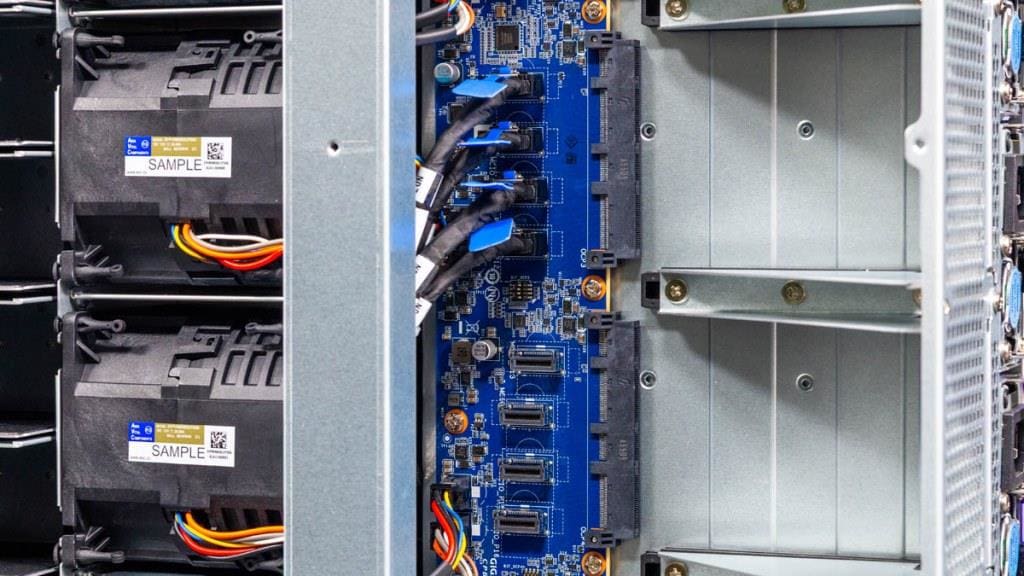

За вентиляторами находятся разъёмы для подключения к слотам OCP NIC 3.0.

Эти кабельные соединения обеспечивают по четыре линии PCIe Gen4 для каждого слота.

Здесь видно остальные слоты. Важно учитывать, что в этом корпусе подключены только три из пяти слотов.

Обзор узла Gigabyte B343-C40-AAJ1

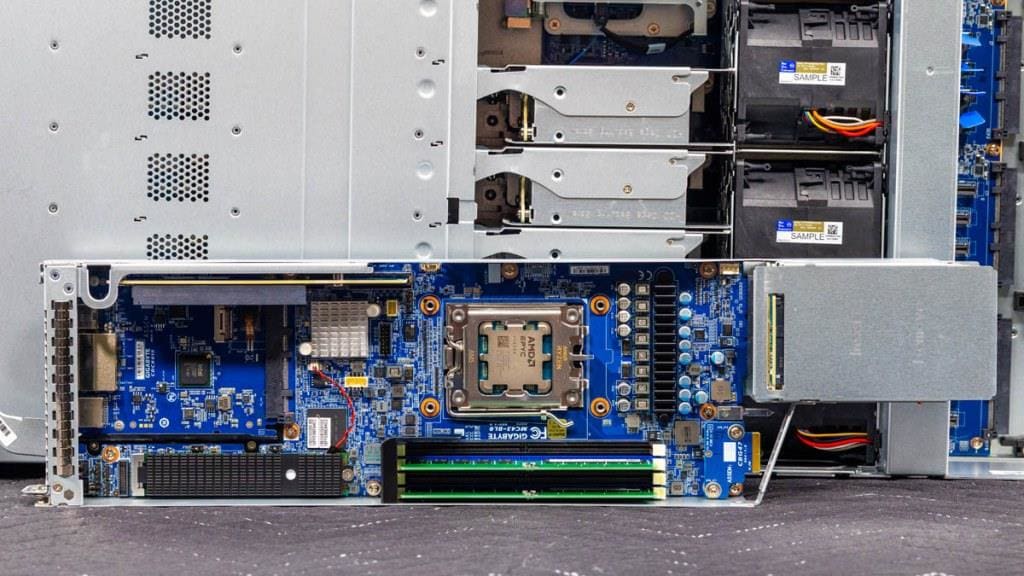

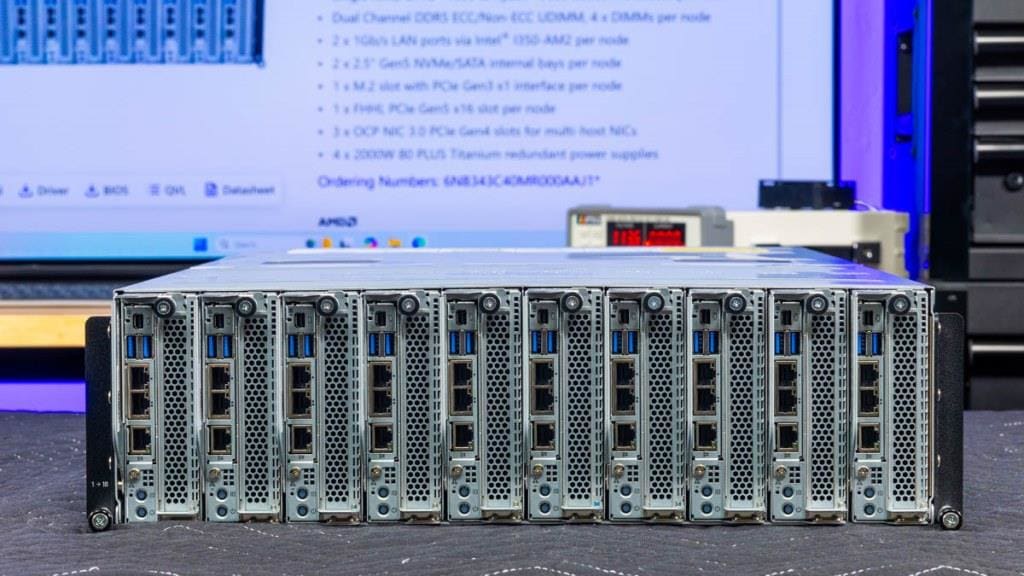

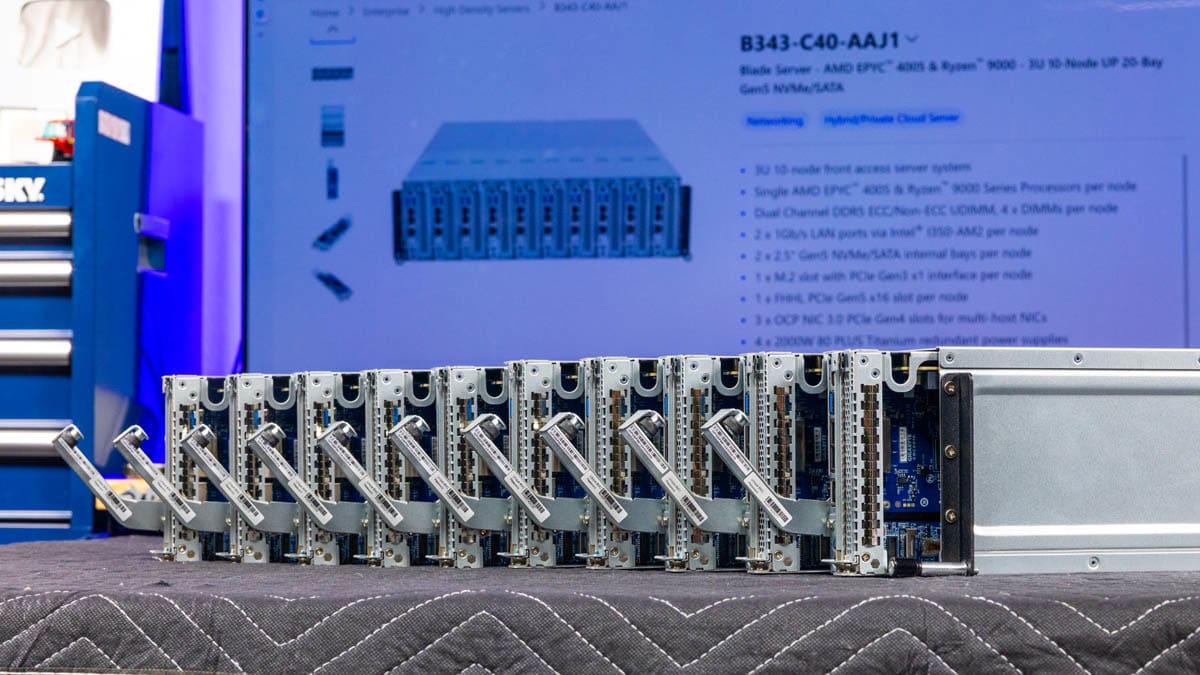

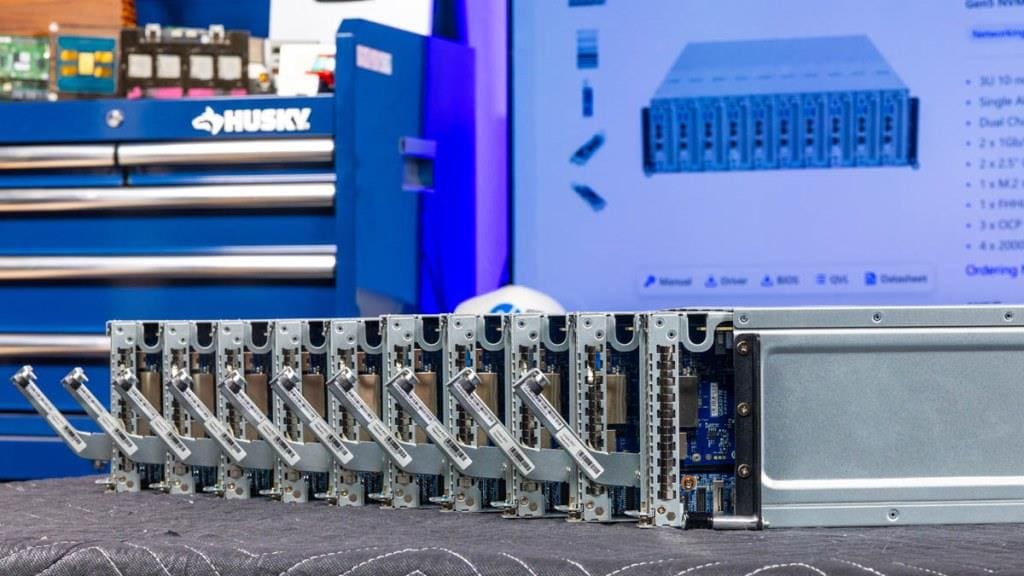

В корпусе установлены десять узлов, каждый из которых представляет собой однопроцессорный сервер.

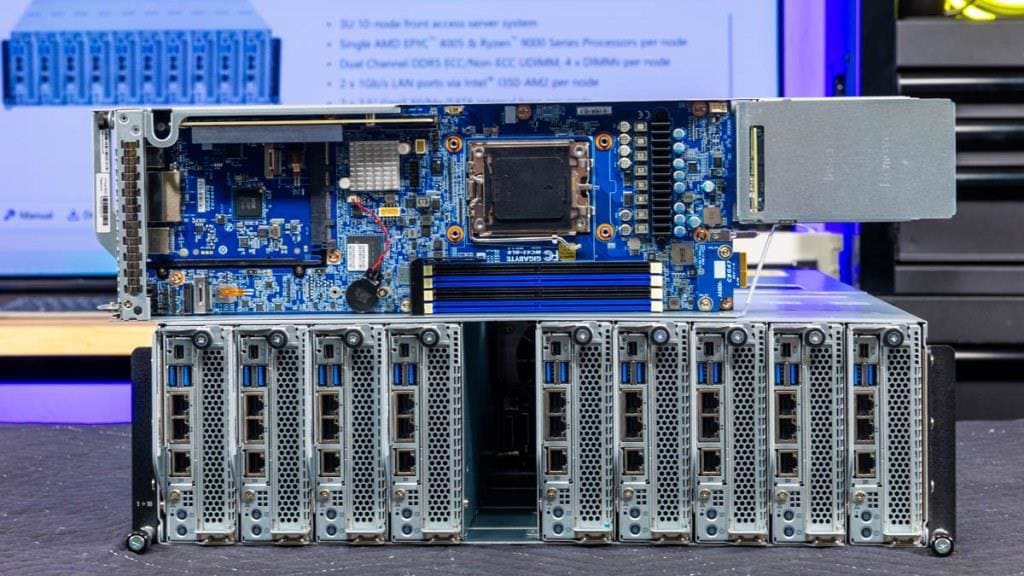

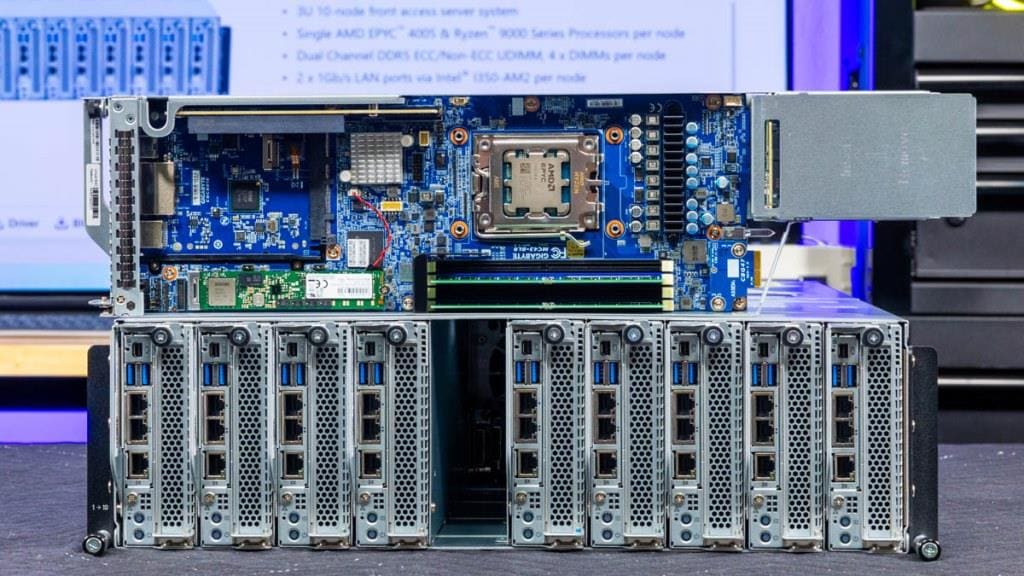

Вот узел с процессором AMD EPYC, оперативной памятью DDR5 и установленным SSD формата M.2.

Начнём с задней части узлов — у каждого есть два слота для 2.5″ накопителей.

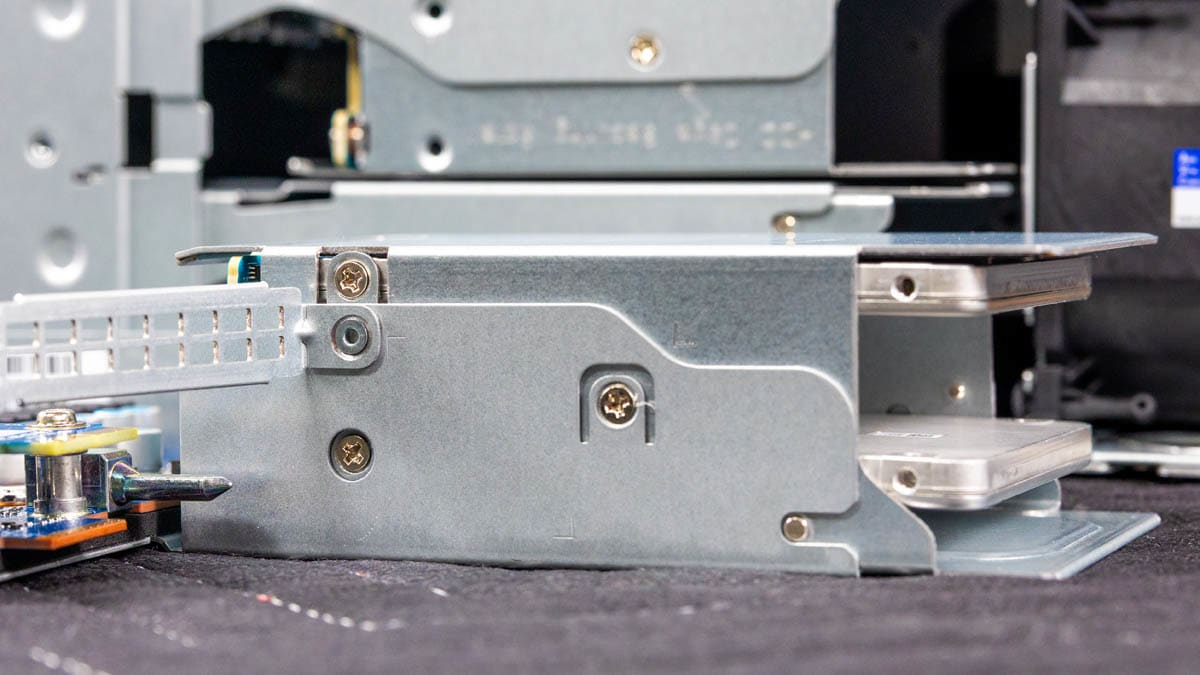

Установлены два SSD-накопителя формата 2.5″ с интерфейсом SATA.

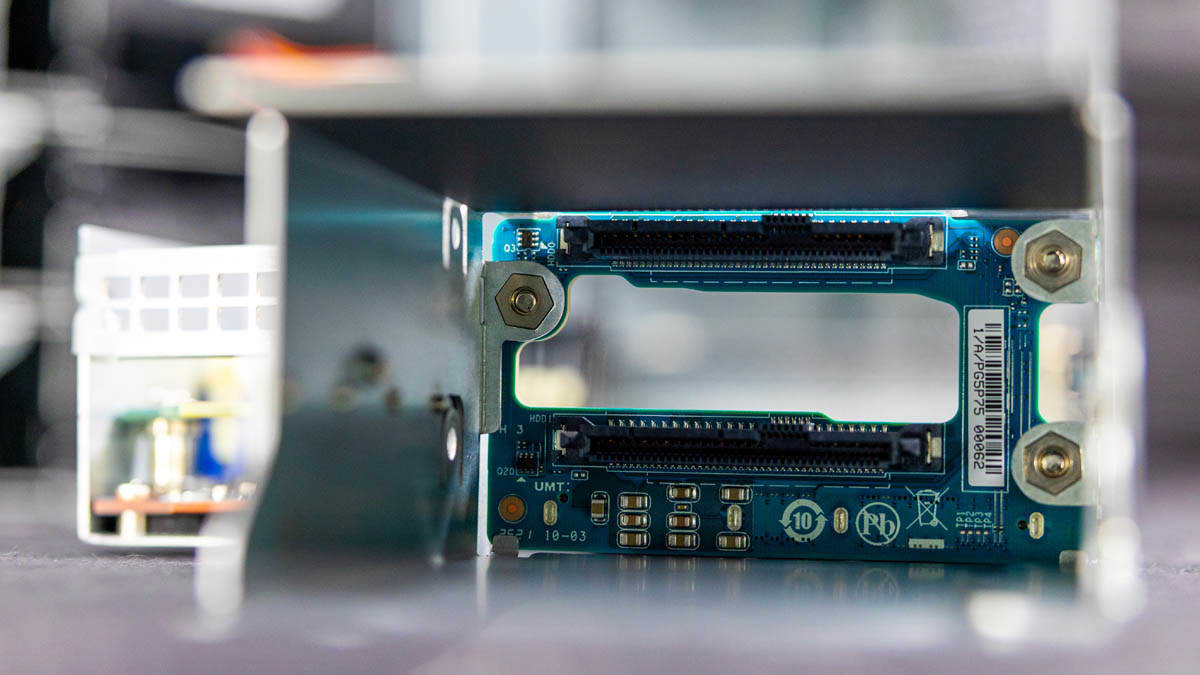

Это сторона корпуса с разъёмами для подключения узлов.

За накопителями размещены остальные компоненты узла.

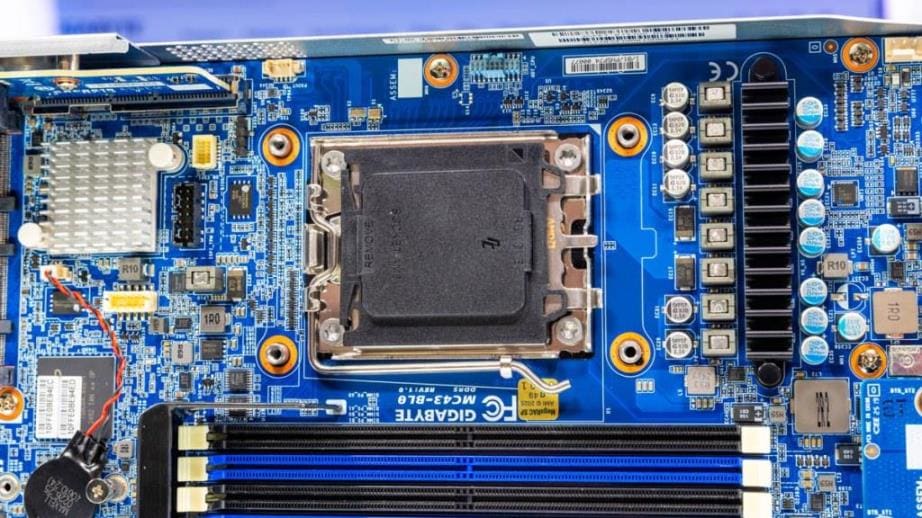

Сначала — сокет AM5, который поддерживает процессоры AMD EPYC и Ryzen 9000.

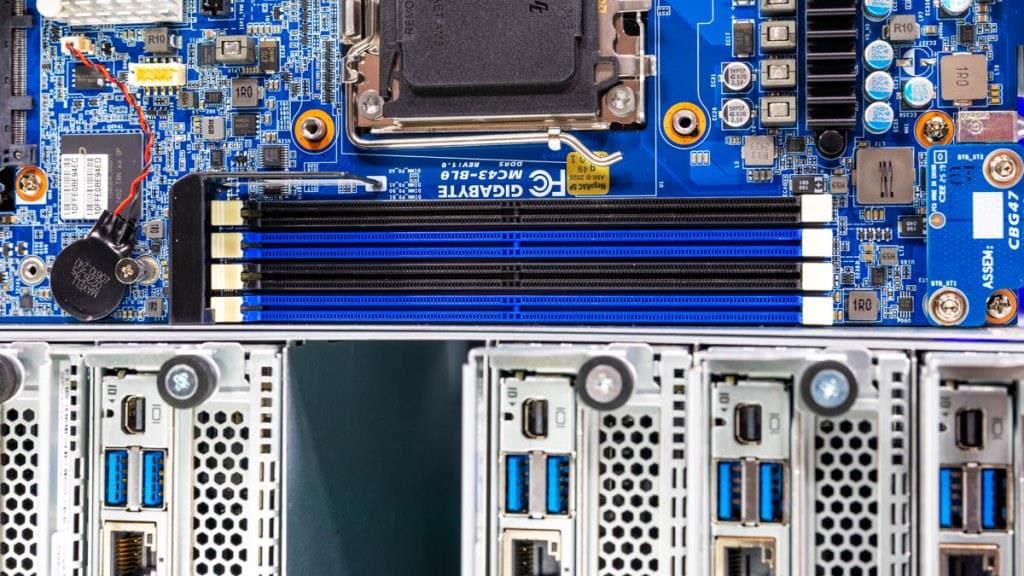

Также предусмотрены четыре слота DDR5 для небуферизованной памяти. Конфигурация — два канала, по два модуля на канал (2DPC).

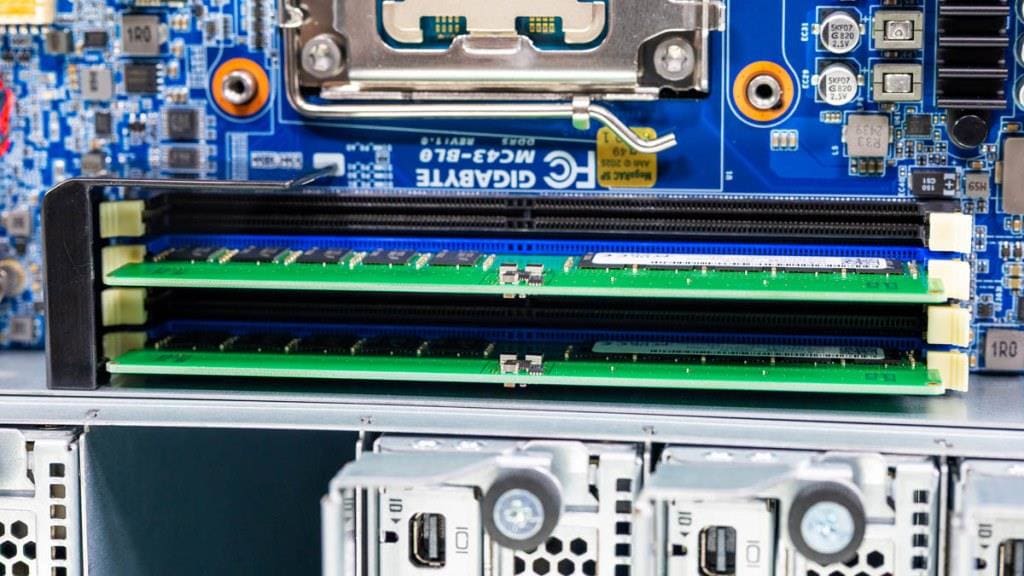

Установлены модули памяти DDR5 ECC UDIMM.

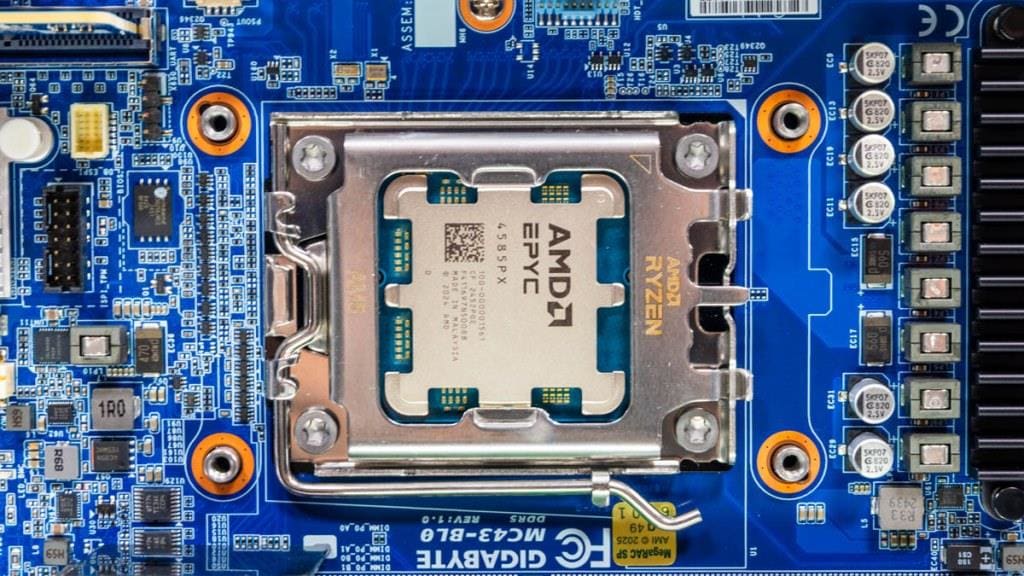

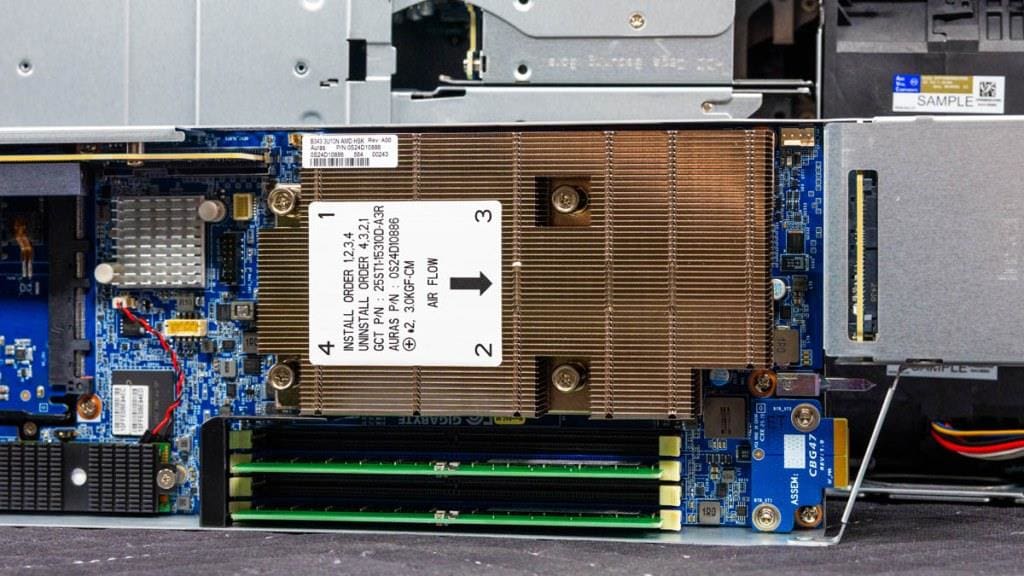

Установлен процессор AMD EPYC 4585PX — 16 ядер с технологией 3D V-Cache. Серверы поддерживают процессоры с TDP до 170 Вт.

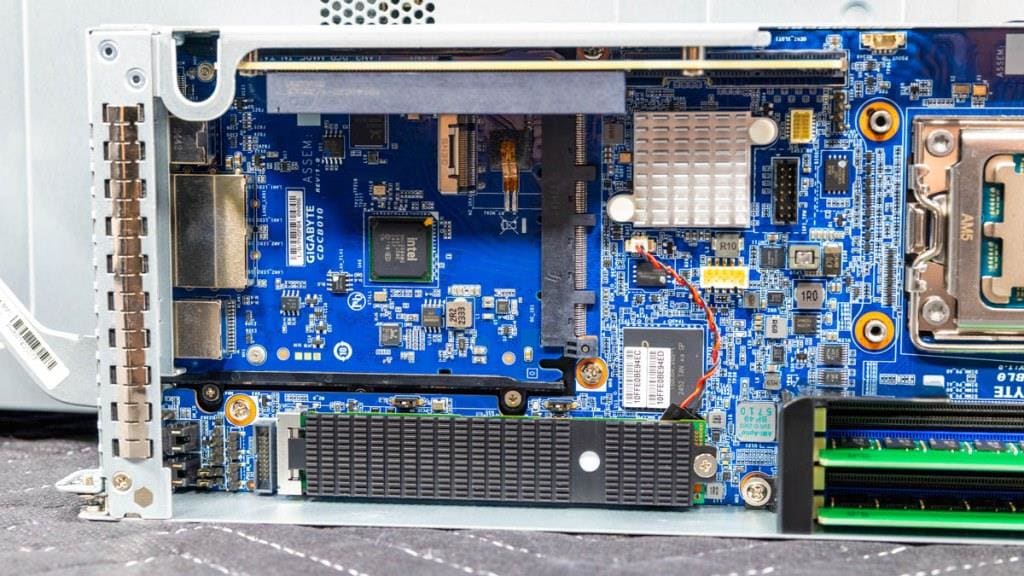

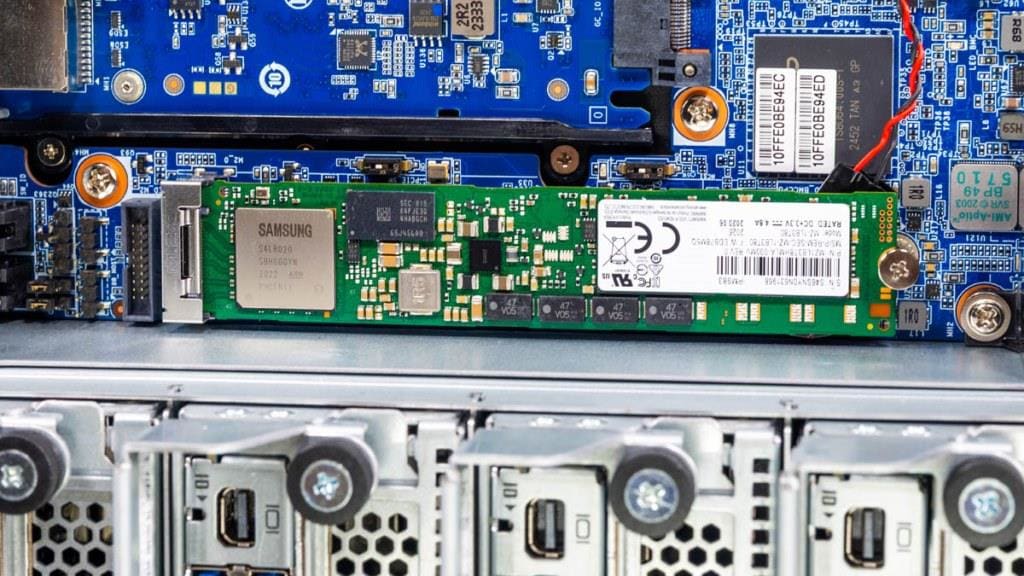

Рядом с контроллером ASPEED AST2600 BCM расположен слот M.2. Он поддерживает SSD формата M.2 22110 (110 мм). Это полезная особенность — такие накопители часто оснащаются защитой от потери питания (PLP).

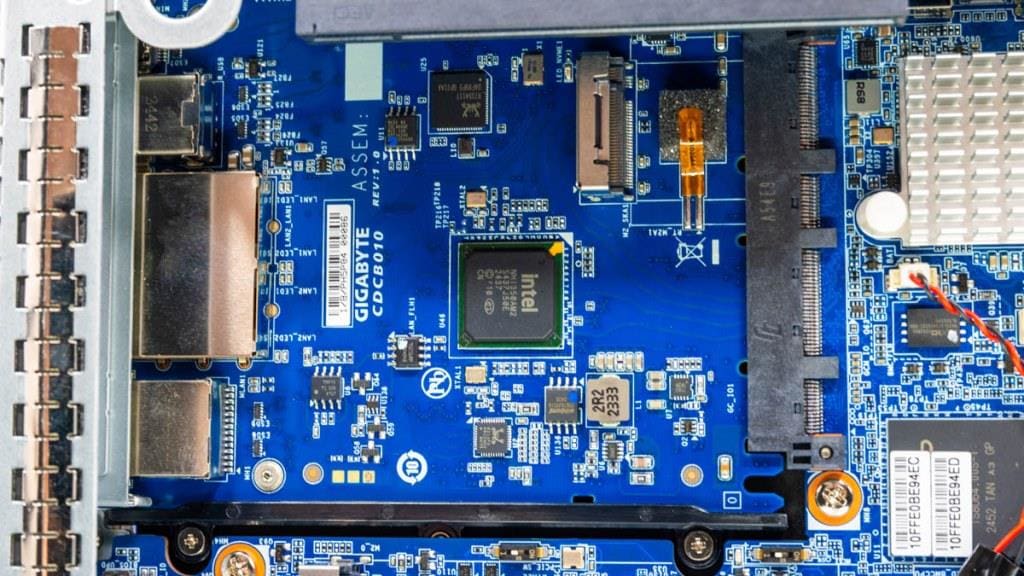

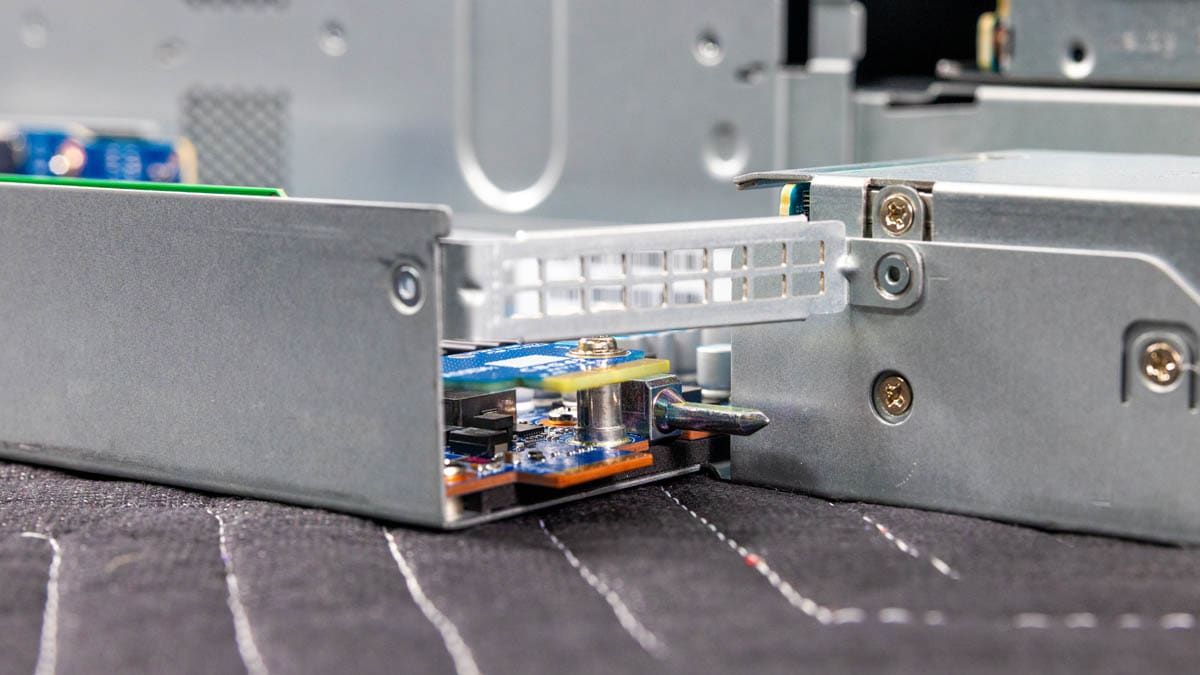

Рядом находится слот OCP-формата с выходом на заднюю панель.

В него встроен двухпортовый сетевой адаптер Intel i350 с поддержкой 1GbE.

Вот вид на заднюю часть узла.

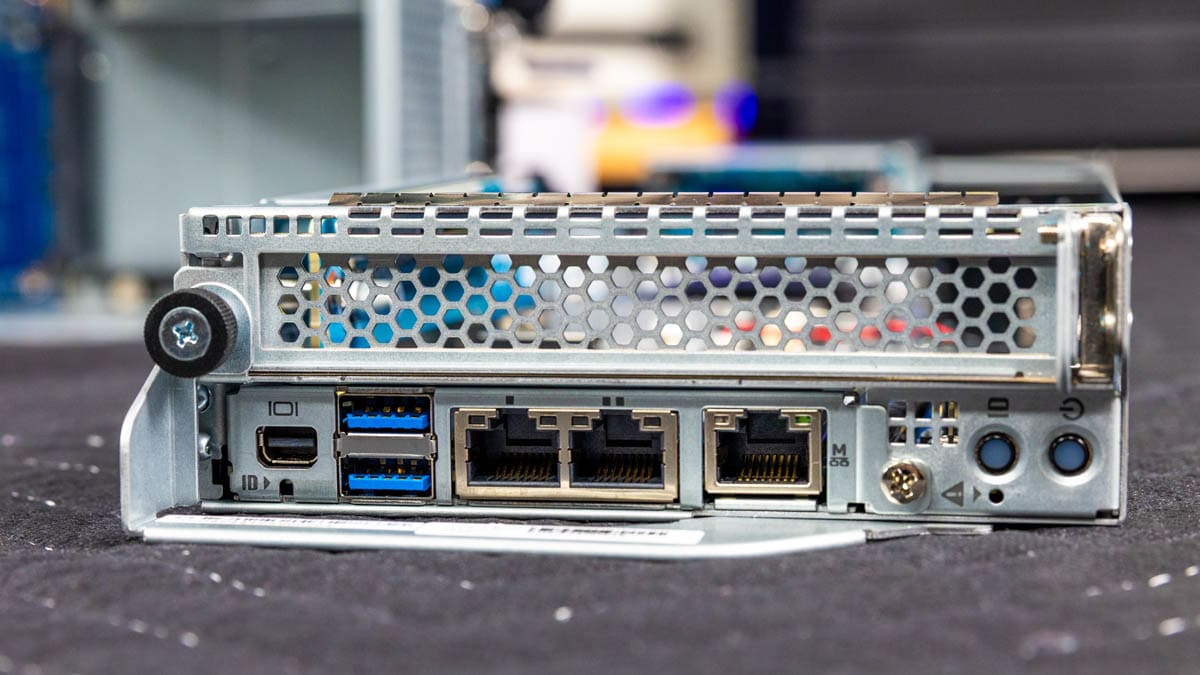

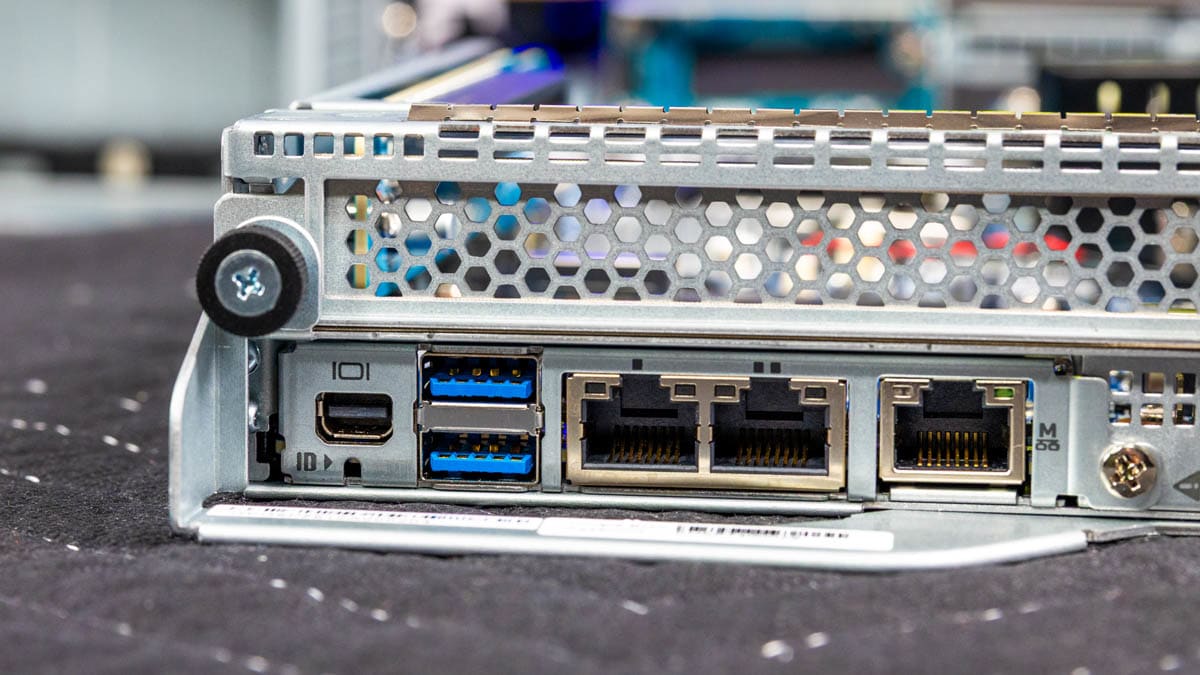

На задней панели — разъёмы ввода-вывода. Вместо VGA используется порт mini DisplayPort.

Далее расположены два порта USB 3.0 Type-A, два сетевых порта 1GbE и один порт для управления.

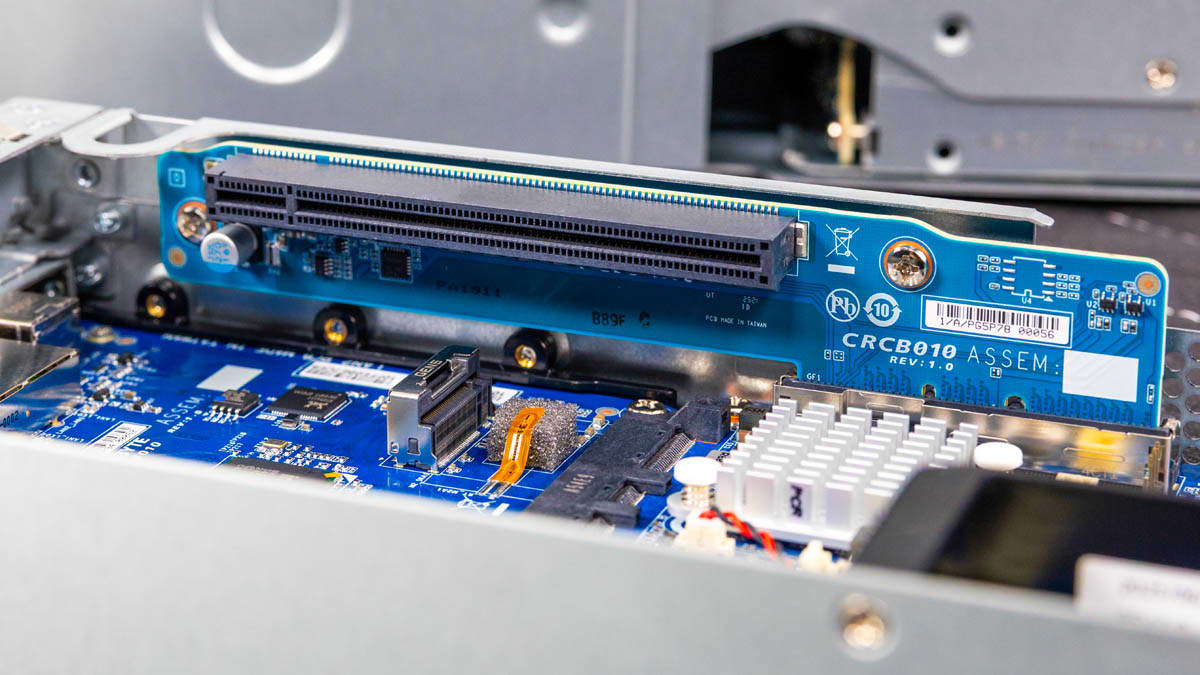

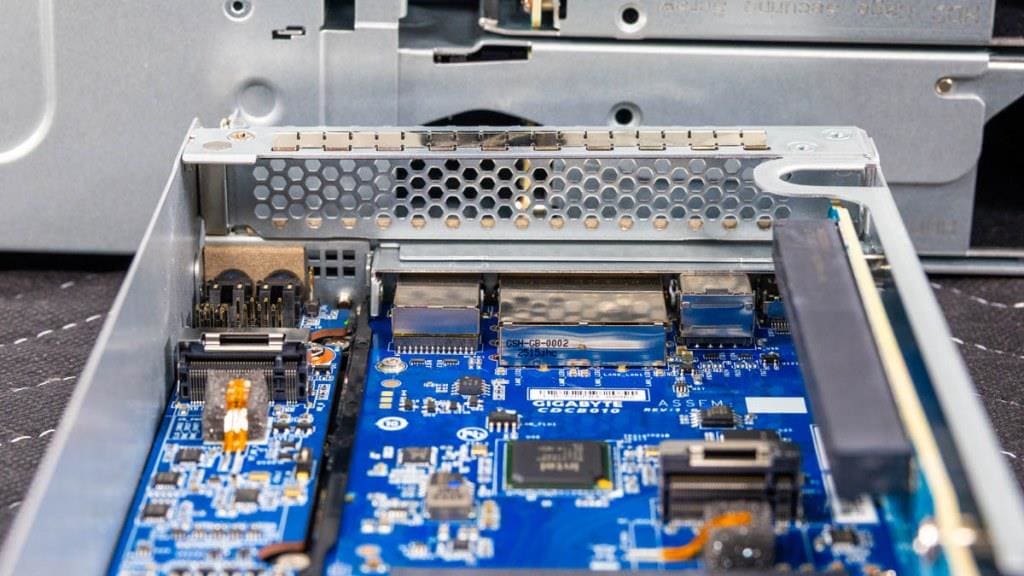

Также установлен слот PCIe Gen5 x16 на райзере.

Блок-схема Gigabyte B343-C40-AAJ1

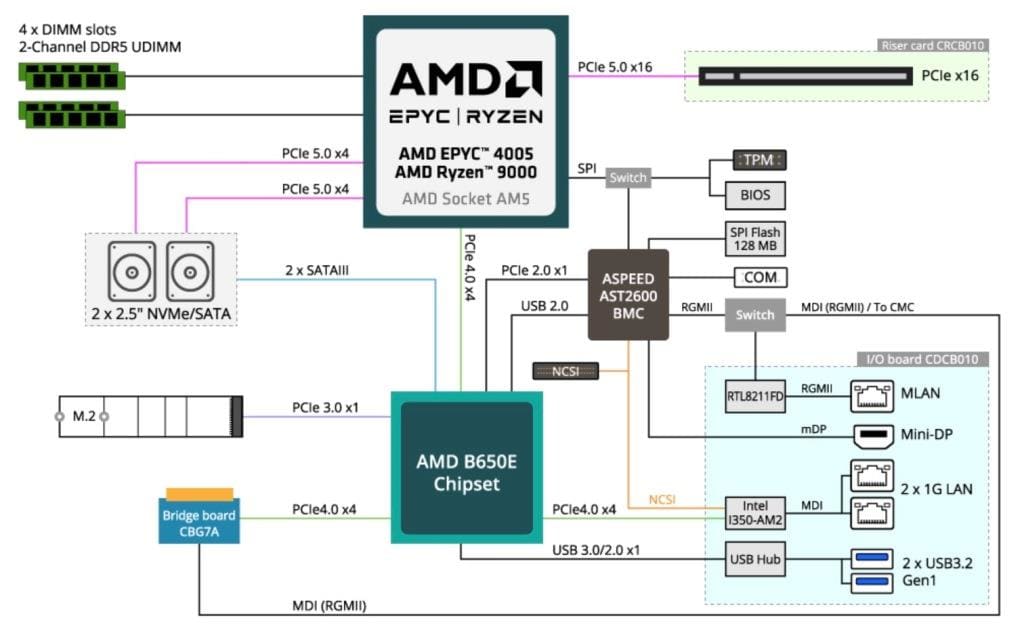

Вот блок-схема узла:

Блок-схема показывает, что к отсеку 2.5″ подключены две линии PCIe Gen5 x4 и две линии SATA III от чипсета. Слот M.2 подключён через одну линию PCIe Gen3 — он предназначен в основном для загрузочного накопителя. Также видно, что плата с краевым разъёмом подключена через PCIe Gen4 x4.

Управление Gigabyte B343-C40-AAJ1

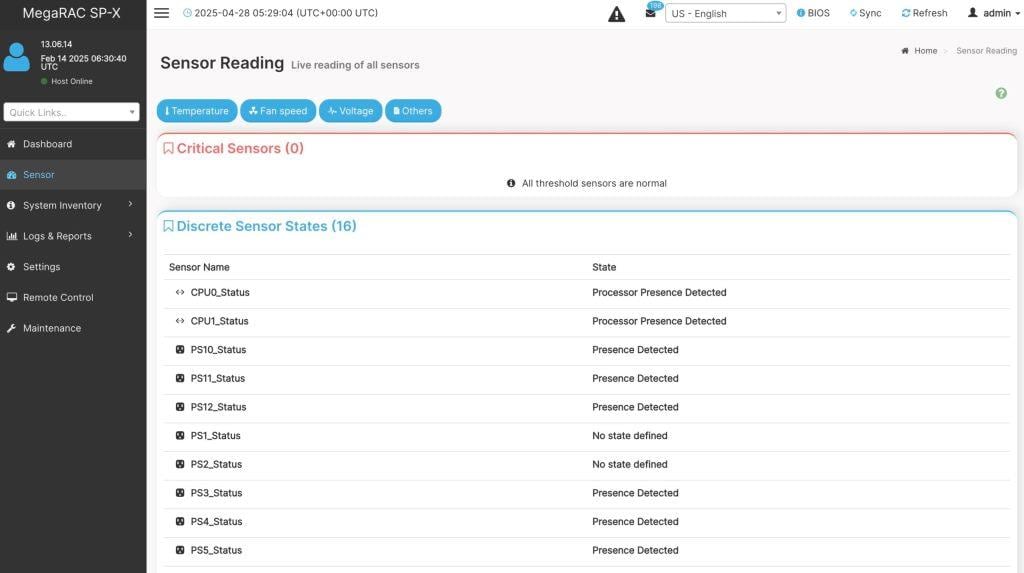

Система управления предоставляет стандартный веб-интерфейс — это привычное решение. Гораздо интереснее реализован способ подключения узлов.

Вместо отдельного порта управления для каждого сервера используется единая система управления через шасси — все узлы настраиваются через один интерфейс. На задней панели два порта: они нужны для дополнительной функции.

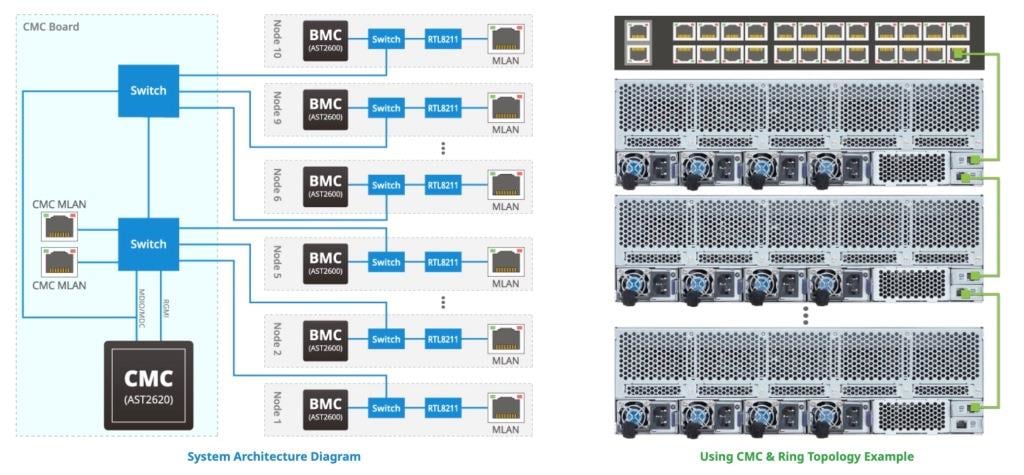

Gigabyte реализовала возможность последовательного соединения (daisy chain) через эти порты. Несколько корпусов с 10 узлами можно установить в стойку и объединить в цепочку. В итоге для управления всеми корпусами нужен только один сетевой порт.

На первый взгляд это небольшая особенность, но она экономит место и оборудование: вместо отдельного коммутатора управления для 9–12U серверов достаточно одного порта на существующем коммутаторе.

Производительность Gigabyte B343-C40-AAJ1

Что касается производительности, мы уже рассматривали этот вопрос в предыдущих обзорах, включая материалы о серии AMD EPYC 4005, в том числе «Grado is Great» и «Intel is Exposed».

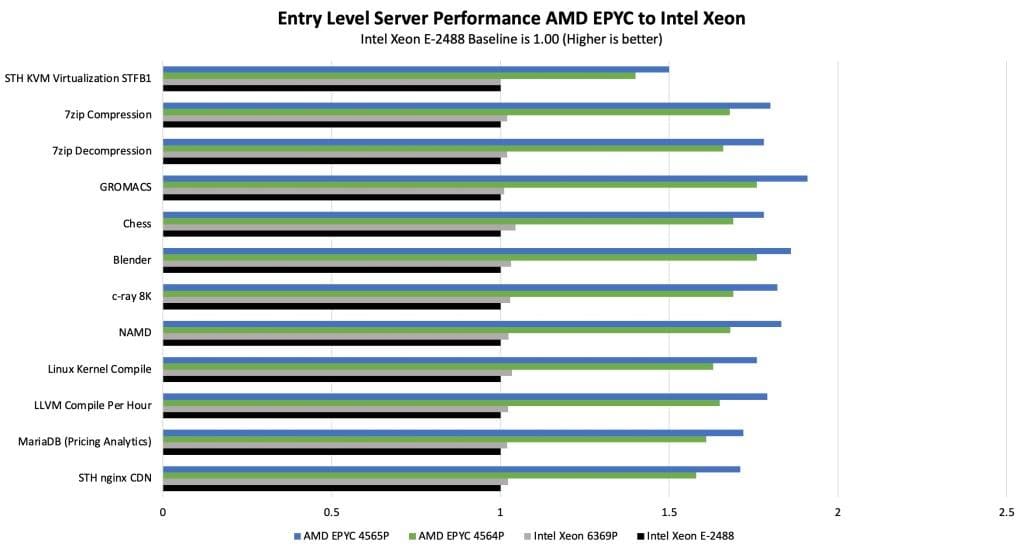

Процессоры AMD EPYC 4005 показывают высокую производительность: до 16 ядер Zen 5 с высокими тактовыми частотами обеспечивают хорошую вычислительную мощность.

В сегменте недорогого хостинга AMD EPYC 4005 предлагает больше производительности на узел по сравнению с предыдущими многоузловыми решениями. Можно выбирать между мощными 16-ядерными процессорами для максимальной производительности или энергоэффективными вариантами для снижения затрат.

Можно задать вопрос — почему не использовать двухпроцессорные серверы Turin Dense с большей плотностью ядер на юнит? Однако в сегменте выделенного хостинга клиенты чаще выбирают отдельные физические серверы. Именно для этого и предназначены такие узлы.

Server Spider: Gigabyte B343-C40-AAJ1

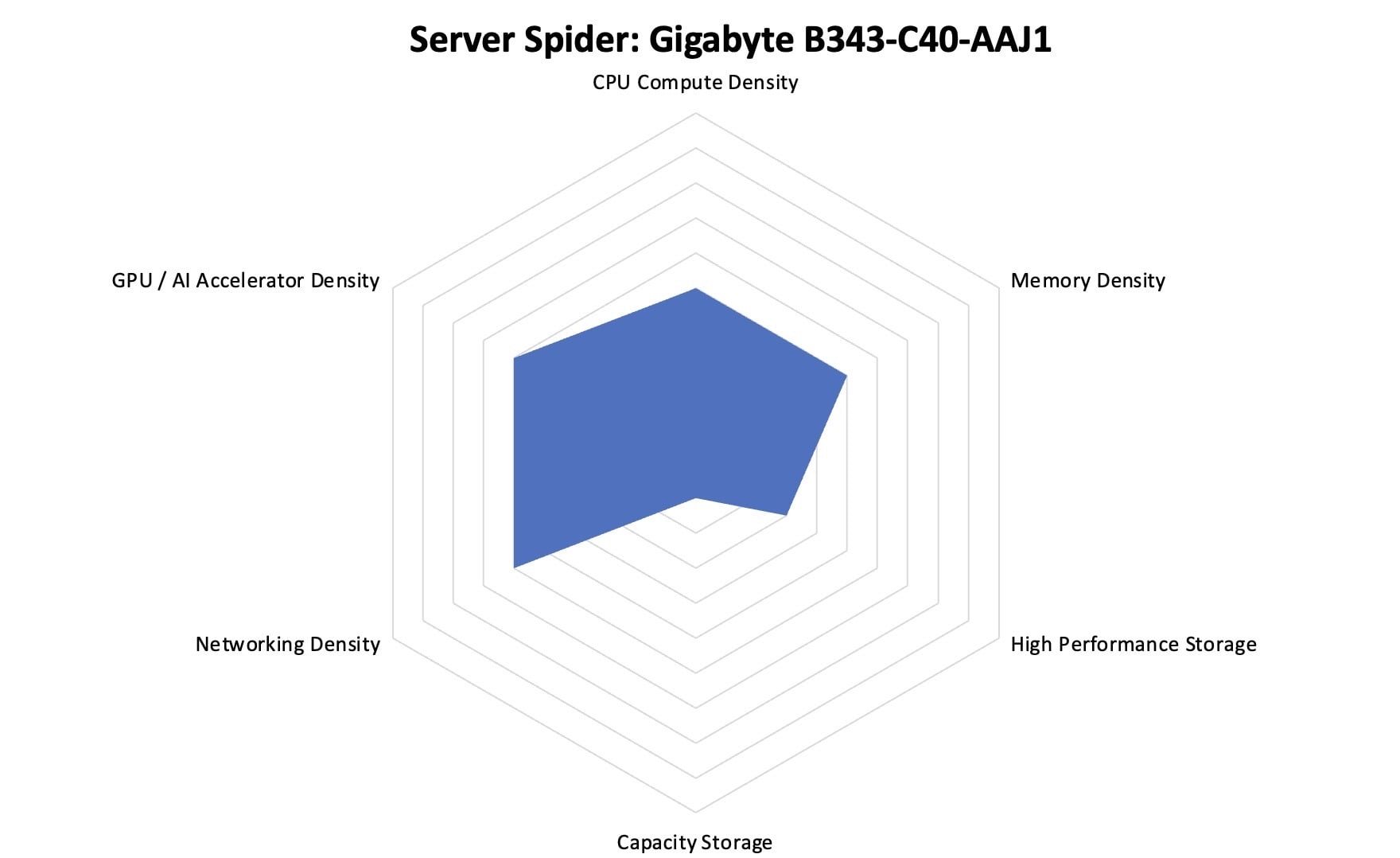

Во второй половине 2018 года мы представили Server Spider — инструмент для быстрой оценки того, на какие задачи ориентирован сервер. Цель — наглядно показать основные характеристики и сферы применения системы.

Этот сервер интересен тем, что предлагает высокую плотность размещения узлов. Хотя он не обеспечивает максимальную плотность ресурсов на юнит — например, 1U-серверы с двумя процессорами EPYC 9005 могут предложить больше ядер, памяти, сетевых интерфейсов или накопителей на единицу пространства. Зато здесь можно разместить много отдельных узлов в одном корпусе.

Такое решение можно сравнить с традиционными blade-серверами. Главное отличие — отсутствие встроенных сетевых коммутаторов. Однако многие blade-системы используют пасс-тру модули, поэтому поведение этого сервера ближе именно к таким вариантам blade-архитектуры.

Ключевые выводы

Тем не менее, это решение ориентировано на другой рынок. Ранее в этом году мы публиковали обзор Gigabyte R113-C10 — это 1U-сервер, разработанный для рынка выделенного хостинга. Этот обзор и текущий во многом связаны: оба сервера нацелены на клиентов, которым нужны отдельные физические машины.

Этот сервер объединяет десять таких узлов в одном корпусе высотой 3U. На первый взгляд это может показаться несущественным, но на практике это имеет значение.

Для сравнения: десять обычных 1U-серверов с резервированием требуют:

• 10U места в стойке
• 20 блоков питания
• 20 PDU-портов
• 10 портов управления
• 10 высокоскоростных сетевых карт
• 10 портов на сетевых коммутаторах

Это может показаться не слишком большим объёмом, но альтернативное решение выглядит так:

• 3U места в стойке
• 4 блока питания
• 4 PDU-порта
• 1 порт управления
• 3 высокоскоростные сетевые карты
• 3–6 портов на коммутаторах

Дополнительное преимущество — модули узлов (sled) легко извлекаются из корпуса. Если используются только CMC-порты и OCP-карты с multi-host, всё подключение идёт с задней стороны, что упрощает обслуживание.

Главная идея такого сервера — предоставить более плотное размещение выделенных серверов при снижении затрат.

Заключение

Эта система особенно интересна в контексте обзора Gigabyte R113, опубликованного ранее в этом году. Она наглядно показывает разницу между малоплотными и недорогими 1U-серверами и многоузловыми решениями с общим корпусом. Именно по этой причине такие системы становятся всё более популярными в сегменте выделенного хостинга.

AMD EPYC 4005 — один из лучших вариантов для однопроцессорных узлов в выделенном хостинге. До 16 ядер и технология 3D V-Cache обеспечивают высокую производительность и максимальную отдачу на одно ядро.

Gigabyte B343-C40-AAJ1 подойдёт компаниям, которым важно обеспечить высокопроизводительные ядра в выделенных серверных узлах. В этой конфигурации используется встроенная сеть 1GbE, а также поддержка multi-host адаптеров на задней панели. У Gigabyte есть версии с более быстрыми встроенными сетевыми интерфейсами, но они не рассматривались в этом обзоре. В целом, это удачное решение для тех, кто хочет снизить затраты на размещение узлов с AMD EPYC 4005 и увеличить плотность установки в стойке.
