Внешний обзор Dell N2224X-ON

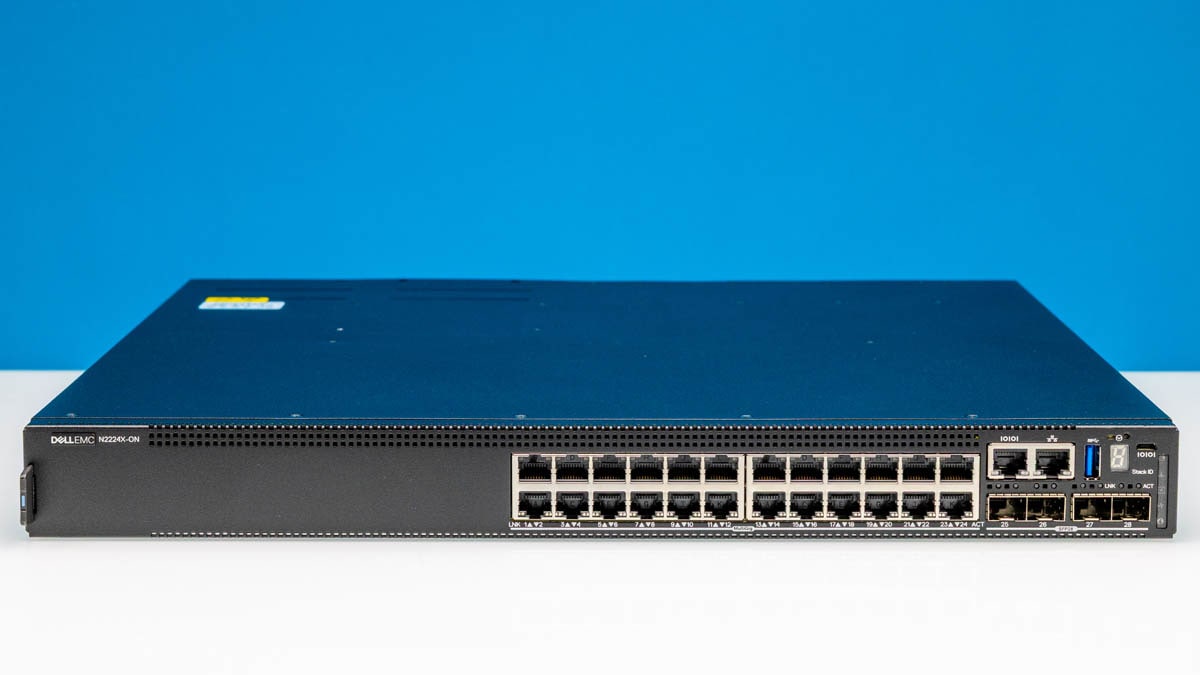

Модель Dell N2224X-ON выполнена в стандартном 1U-корпусе. Мы тестируем версию с 24 портами 2.5GbE без поддержки PoE. Также доступны модификации на 48 портов и варианты с PoE для обеих конфигураций. На передней панели устройства заметен запас пространства под дополнительные порты — этот элемент предусмотрен для 48-портовой версии.

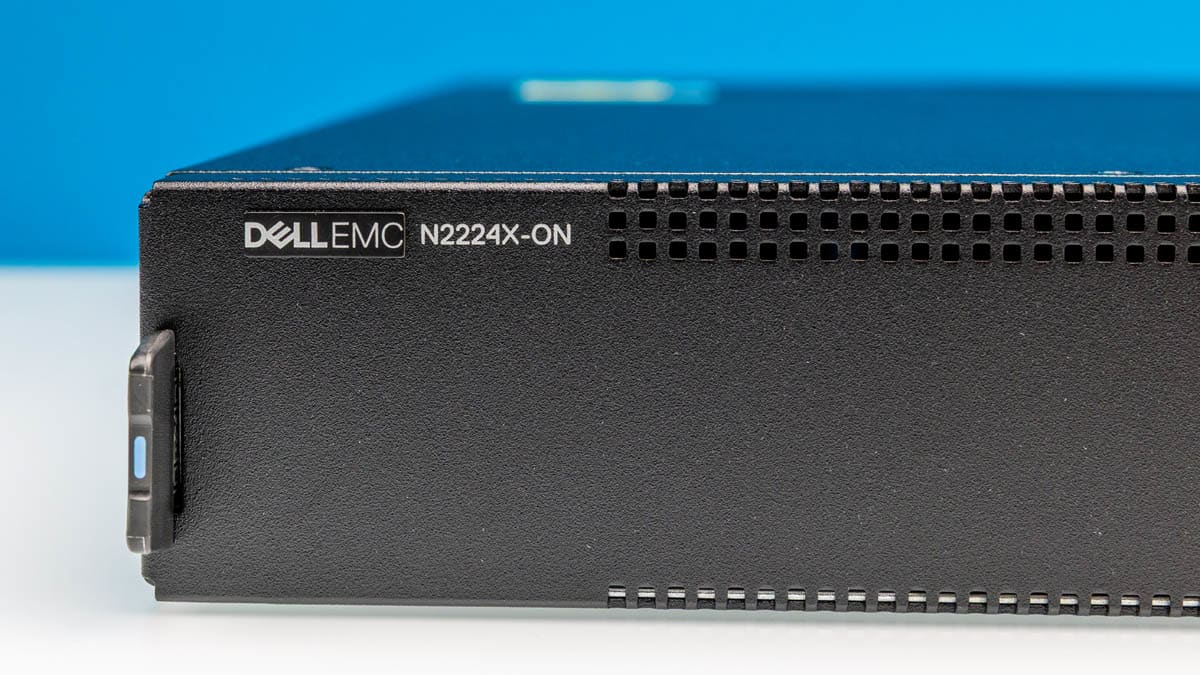

Коммутатор выпущен до обновления фирменного стиля, поэтому на корпусе — логотип Dell EMC.

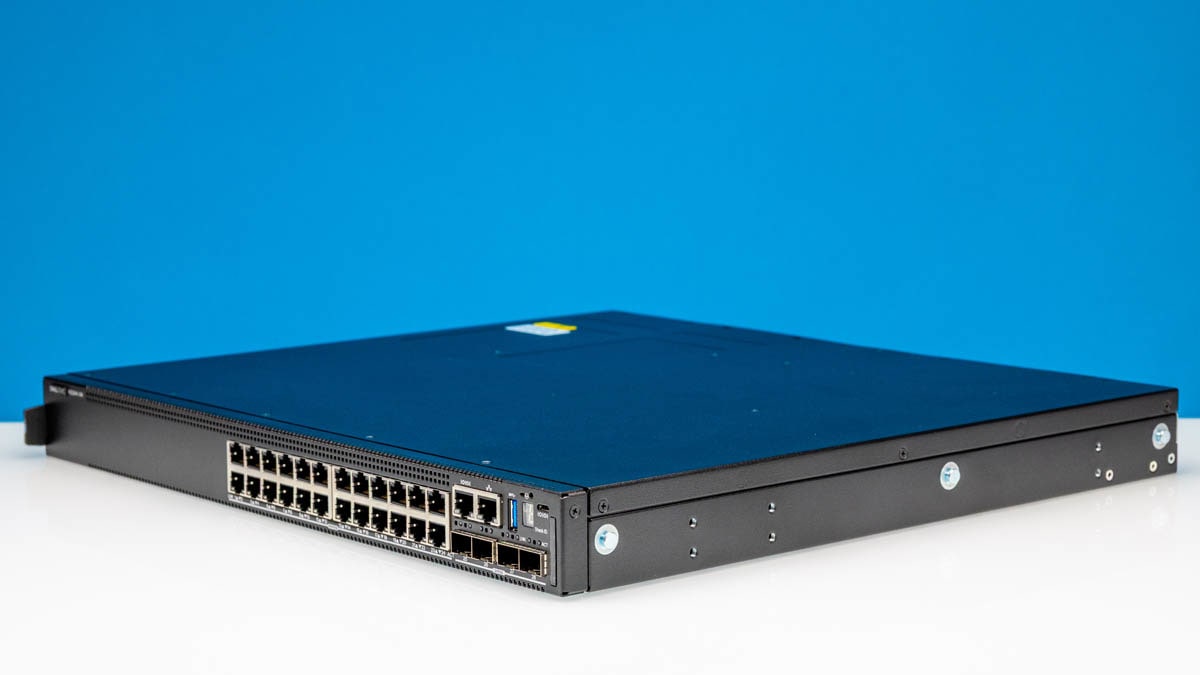

На изображении коммутатор показан под углом. Видны порты, вентиляция и элементы корпуса.

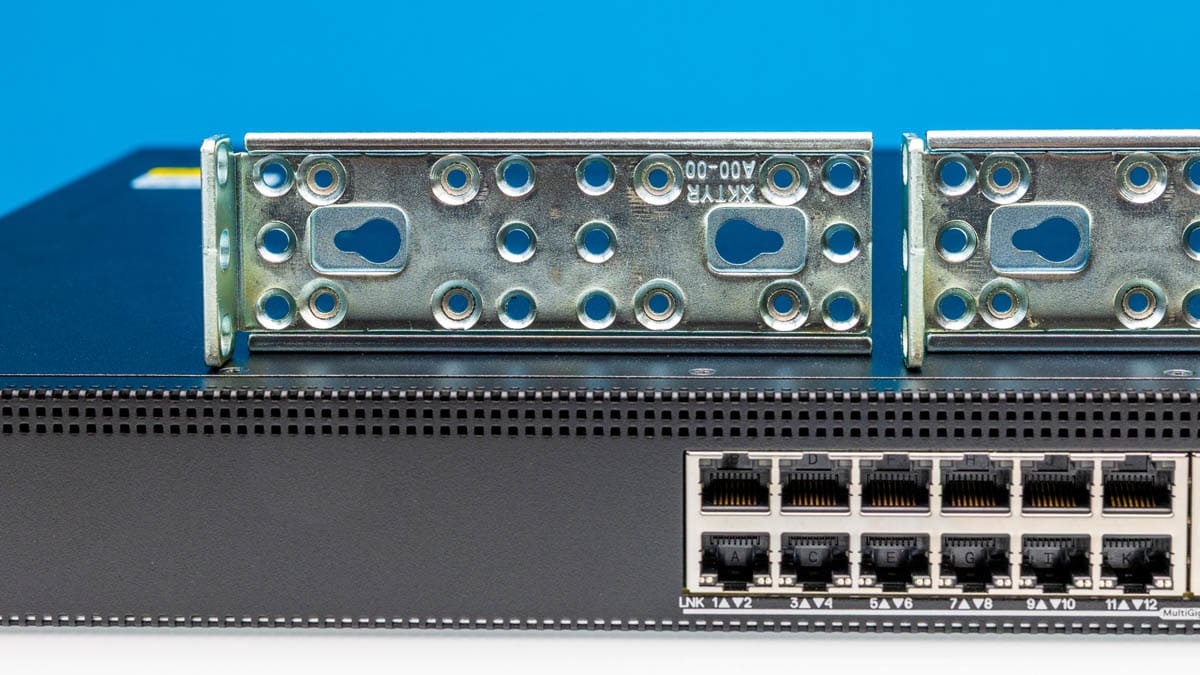

Вместо направляющих в комплекте — усиленные крепления для установки в стойку.

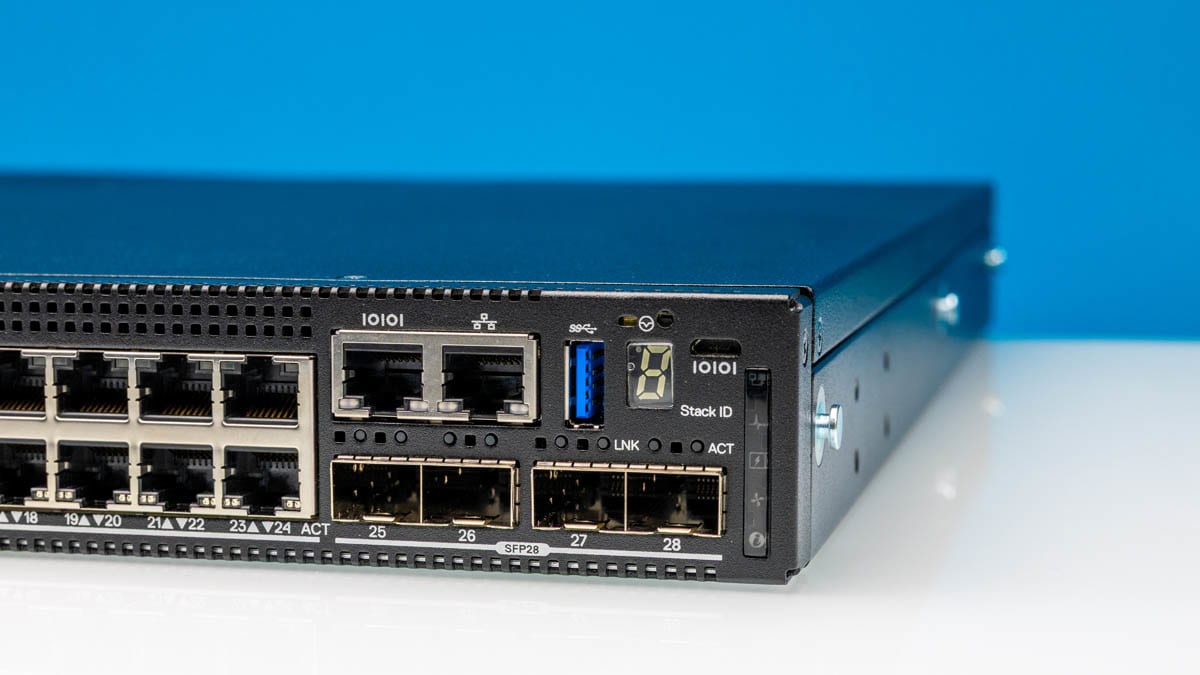

Справа расположено несколько элементов управления: консольный порт (serial), порт для внеполосного управления (OOB), USB 3.0 для обновлений и других задач. Ниже — кнопка стековой конфигурации. Также есть USB-консольный порт. В комплекте был USB-кабель, что позволило быстро подключить коммутатор и начать настройку.

Четыре порта 25GbE обеспечивают подключение к высокоскоростным сетям и подходят для современных инфраструктур.

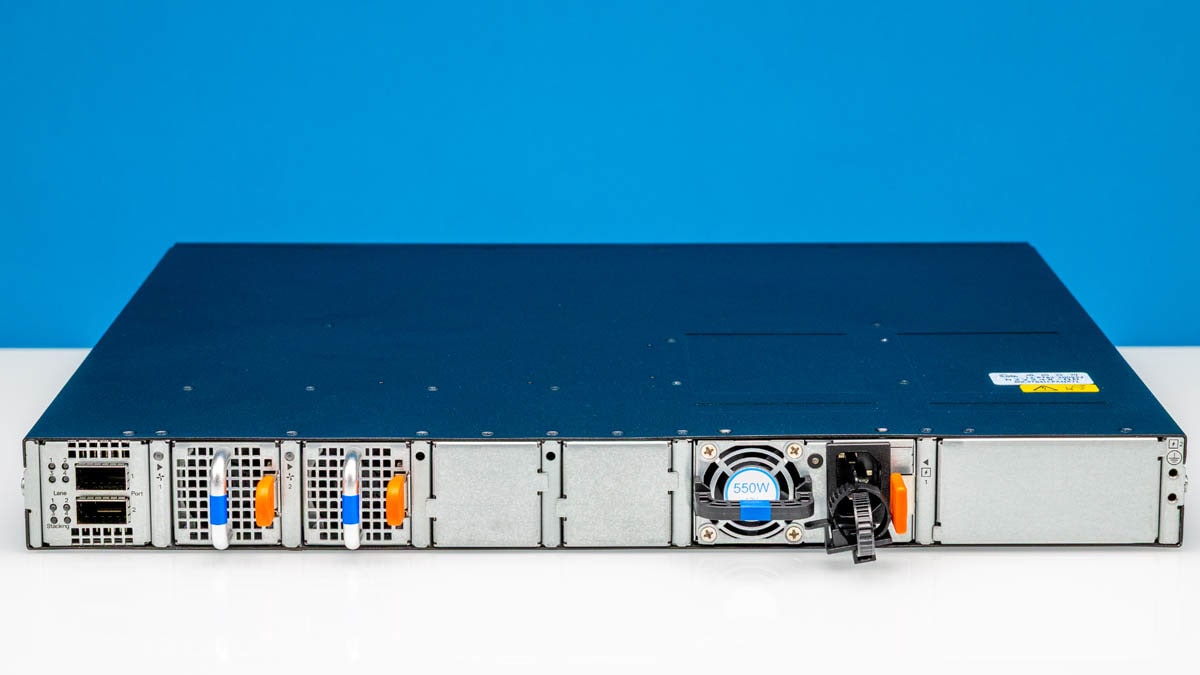

На задней панели расположены дополнительные порты, вентиляторы и блок питания.

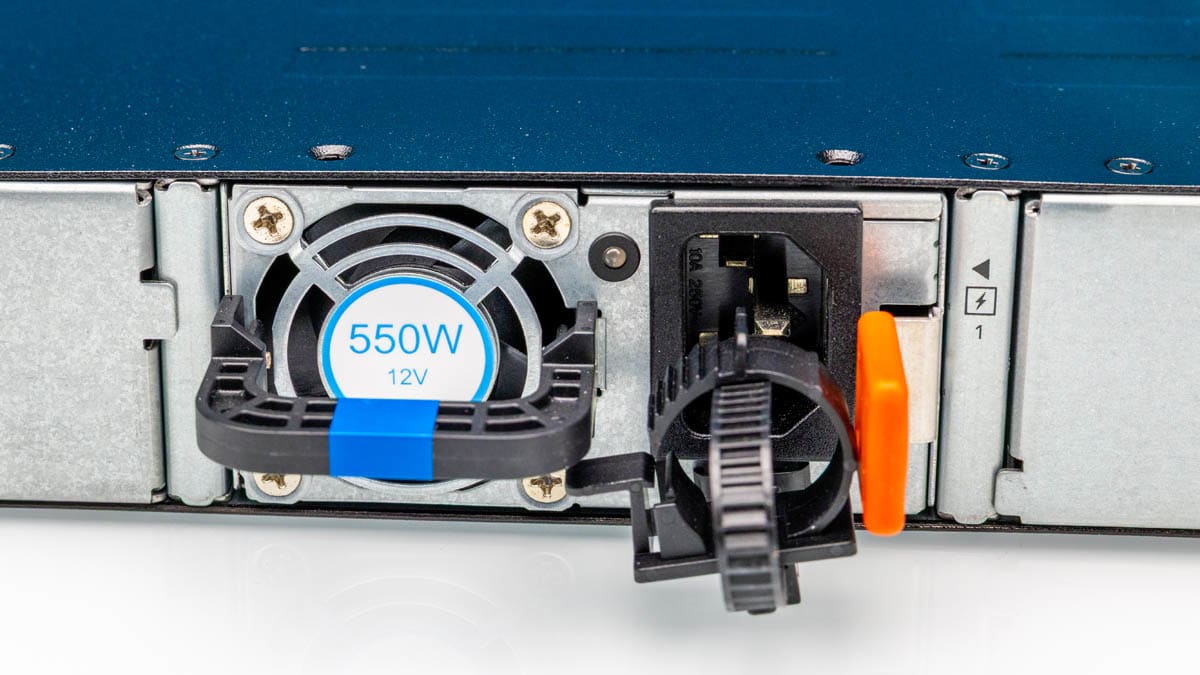

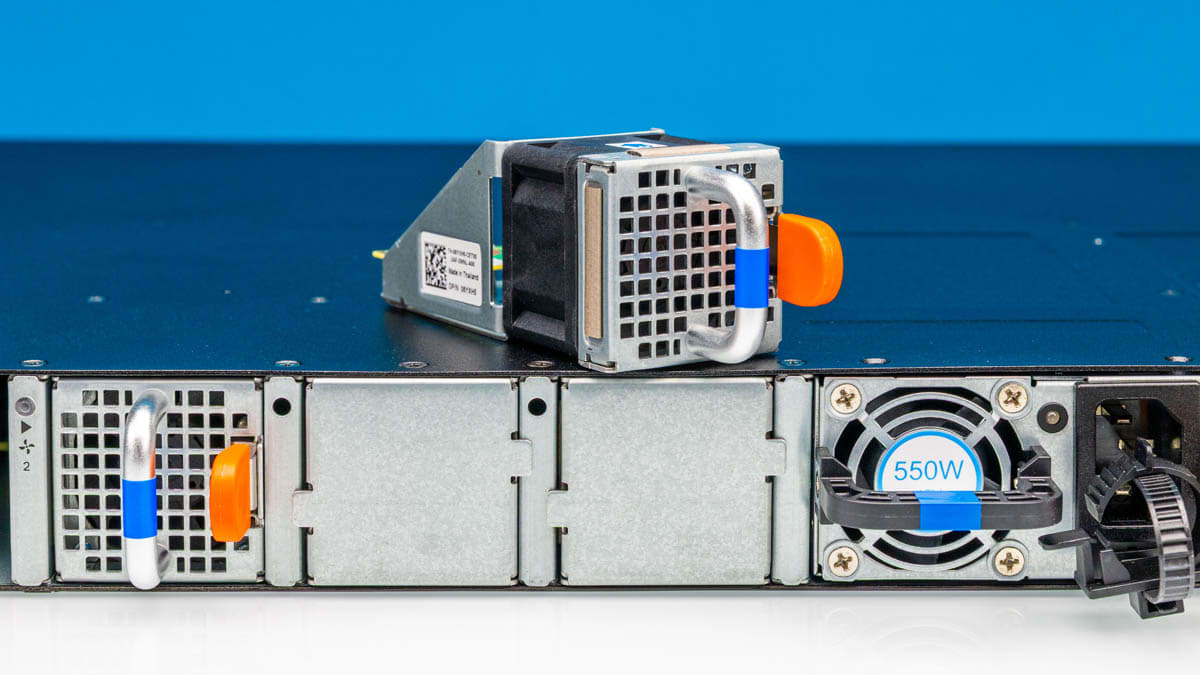

Блок питания — модульный, 550 Вт, с возможностью горячей замены. Корпус рассчитан на два блока, но один слот закрыт заглушкой.

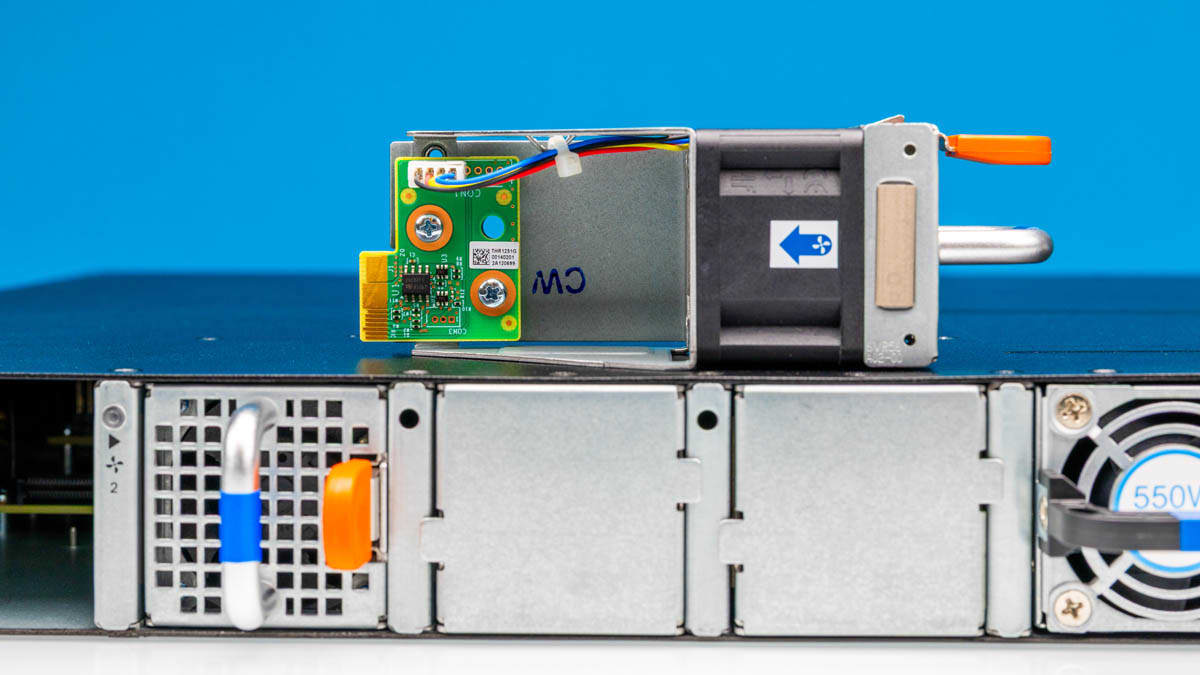

Вентиляторы установлены в модули с горячей заменой. В нашем устройстве предусмотрено четыре модуля, но установлены только два.

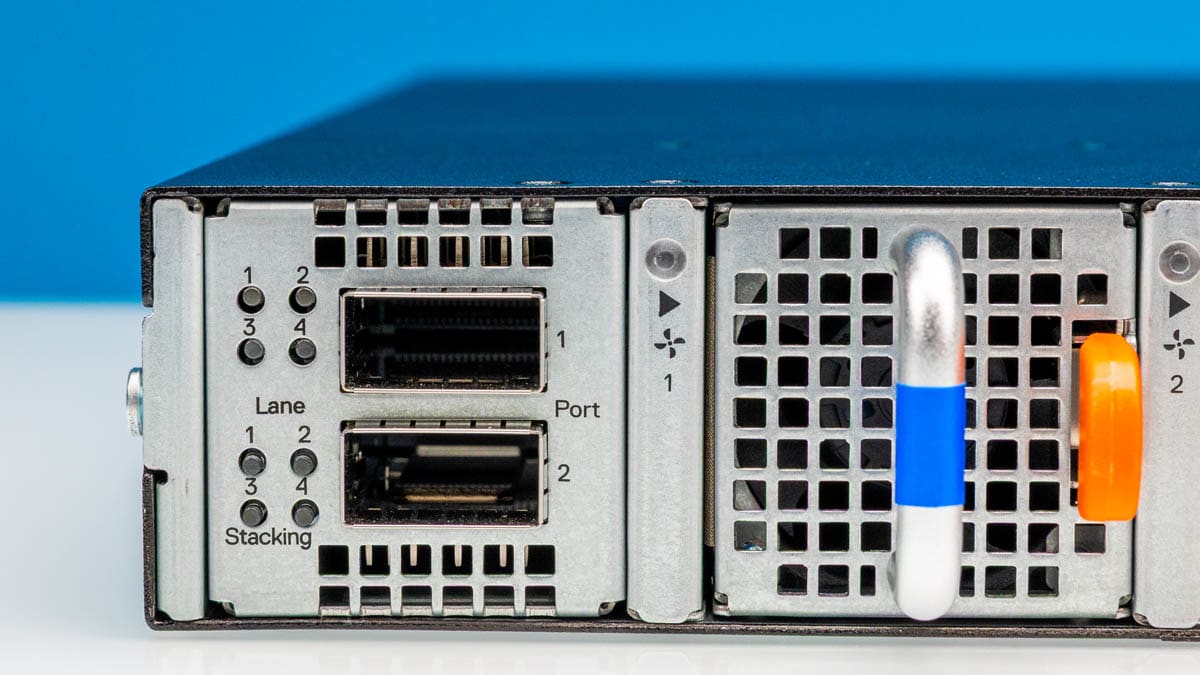

Слева сзади расположены два порта QSFP для подключения на скорости 40GbE. Каждый из них можно разветвить на четыре порта 10GbE. Обычно их используют для стековой связи, но в небольших системах удобно применять их для подключения через 10G SFP+.

Обзор изнутри Dell N2224X-ON

Коммутаторы Dell отличаются от серверов этого же производителя. Вместо быстросъёмного механизма корпус фиксируется примерно 32 винтами. Ещё четыре винта требуются для установки поперечной рамы. Это заметно сложнее, чем доступ к большинству современных устройств.

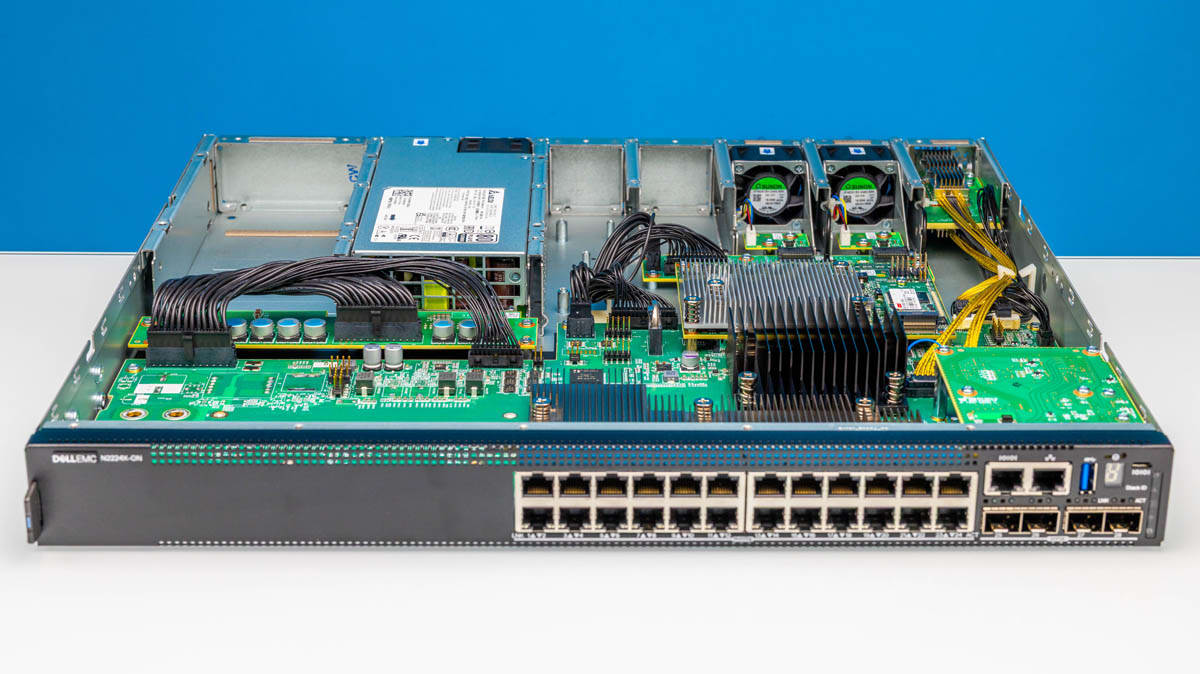

После удаления всех винтов корпус удалось открыть, и мы получили доступ к внутренним компонентам.

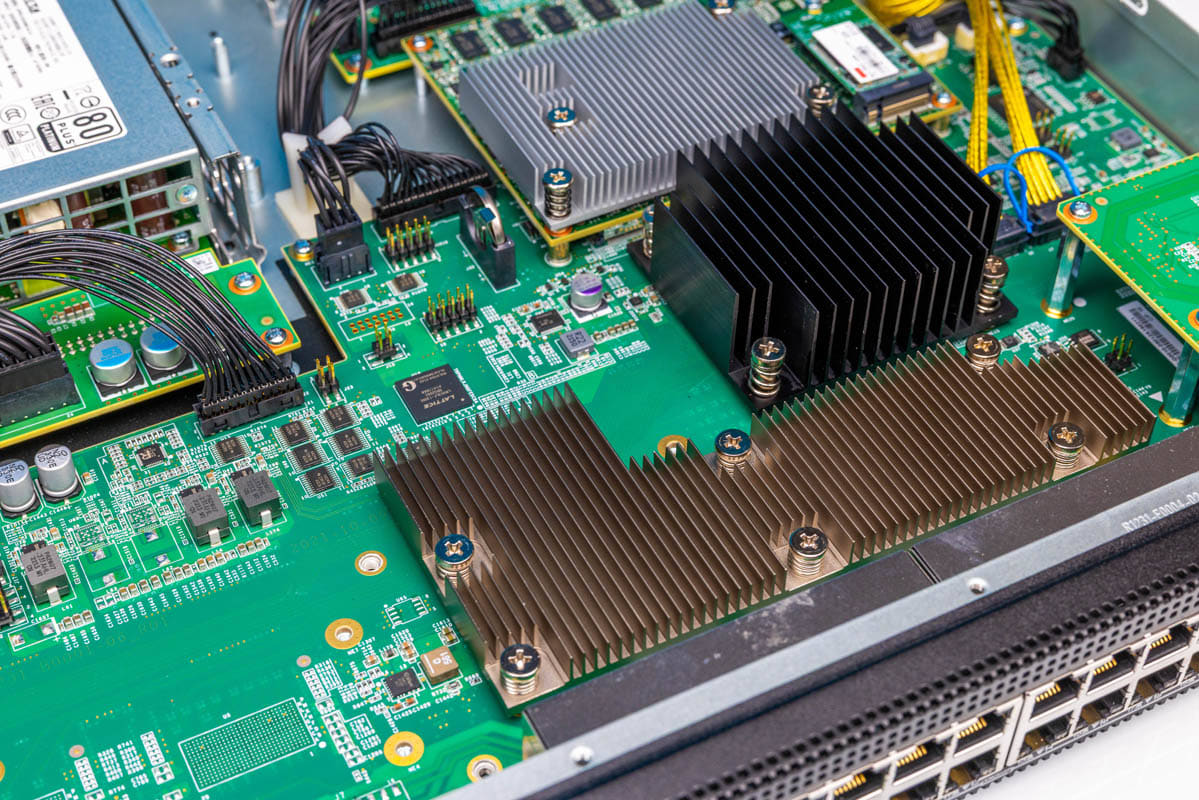

Плата организована с учётом фронтального охлаждения: радиаторы и батарея расположены по направлению потока воздуха от передней части к задней.

Микросхемы PHY для 2.5GbE обычно не отличаются высоким тепловыделением, но на этом устройстве установлен аккуратный радиатор.

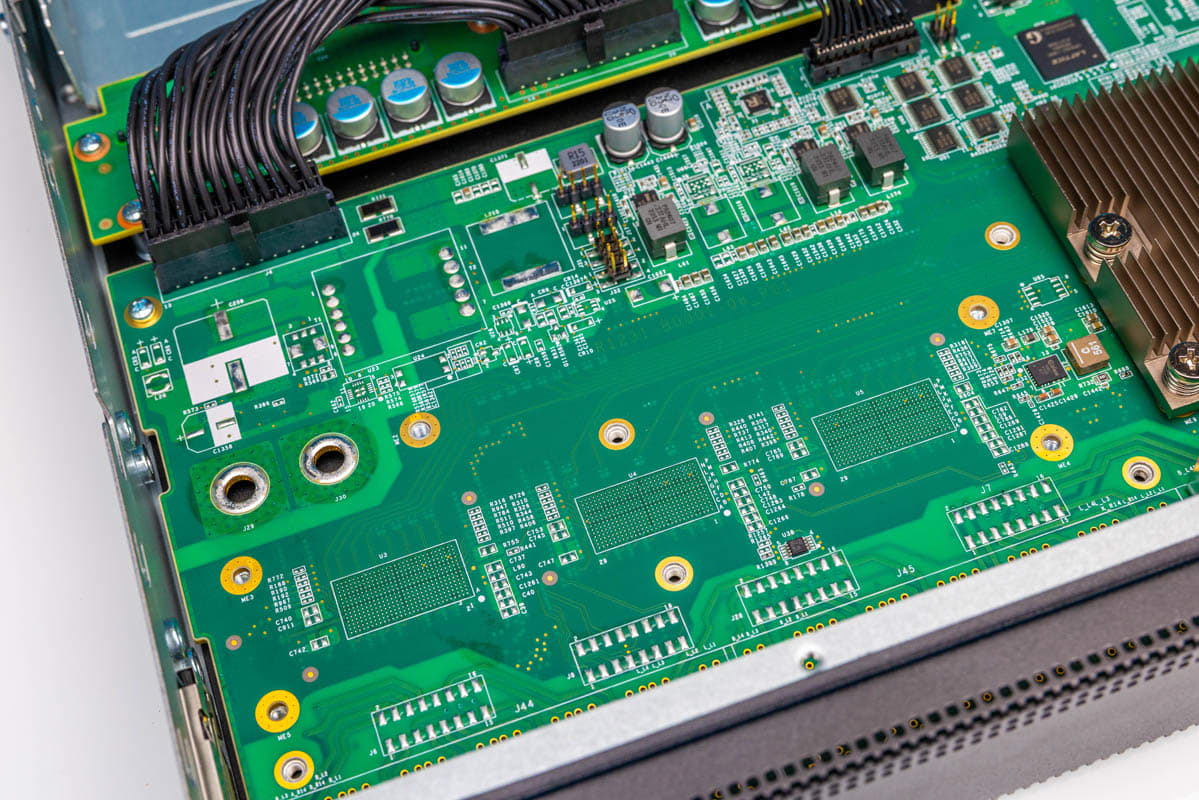

Рядом расположены незаполненные площадки — в 48-портовой версии на них размещаются дополнительные компоненты.

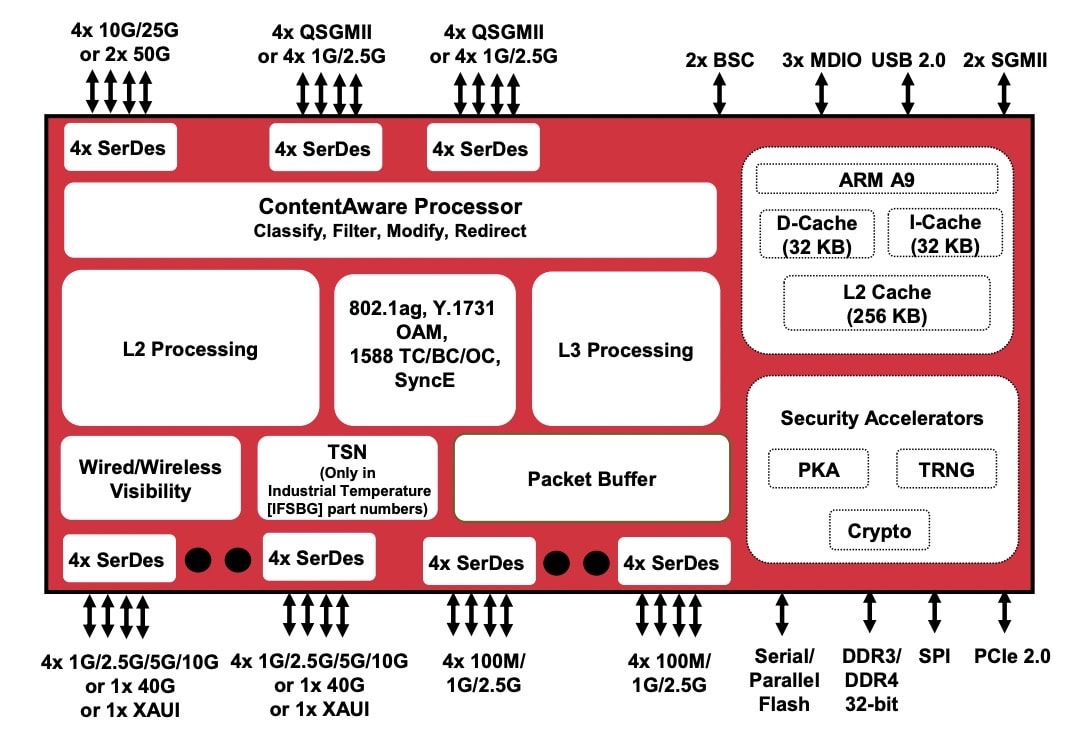

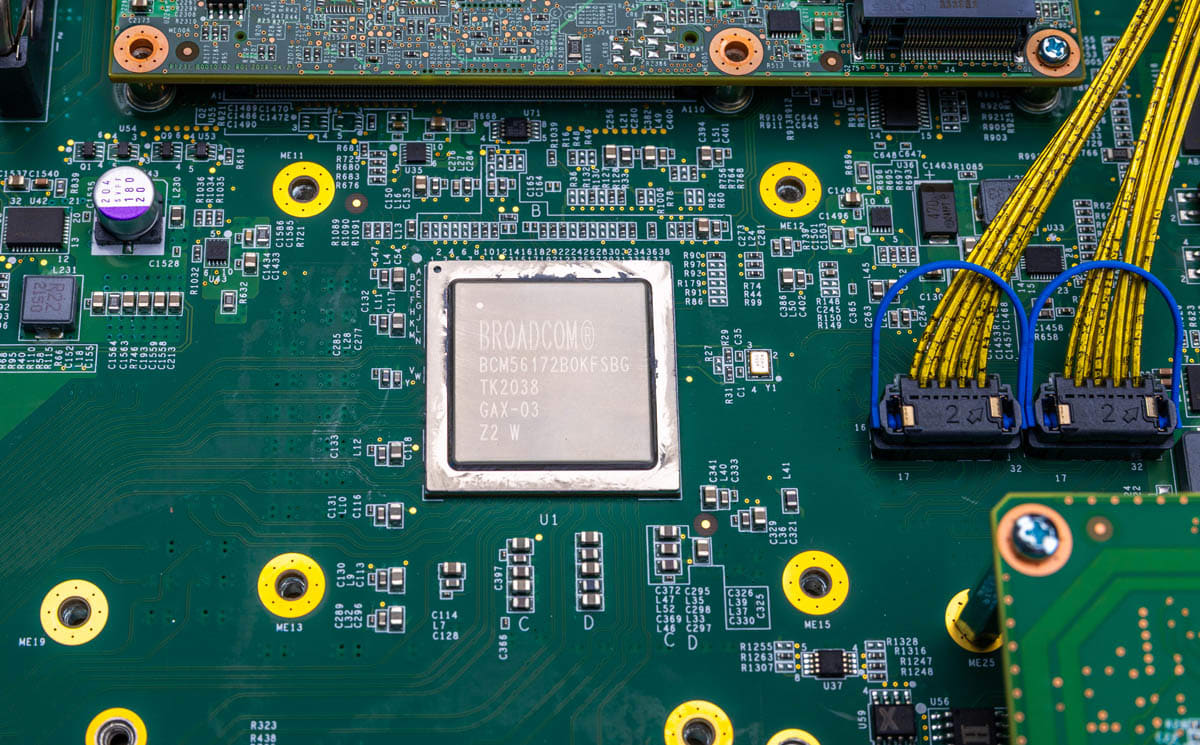

Основной коммутаторный чип — Broadcom BCM56172 из серии Hurricane3-MG.

Архитектура коммутатора — неблокирующая, рассчитана на более производительные модели в этом сегменте. Поддерживает линейную пропускную способность 350 Гбит/с, а также функции уровня выше среднего: приоритетный контроль перегрузки (PFC), VxLAN и стековую технологию Broadcom HiGig.

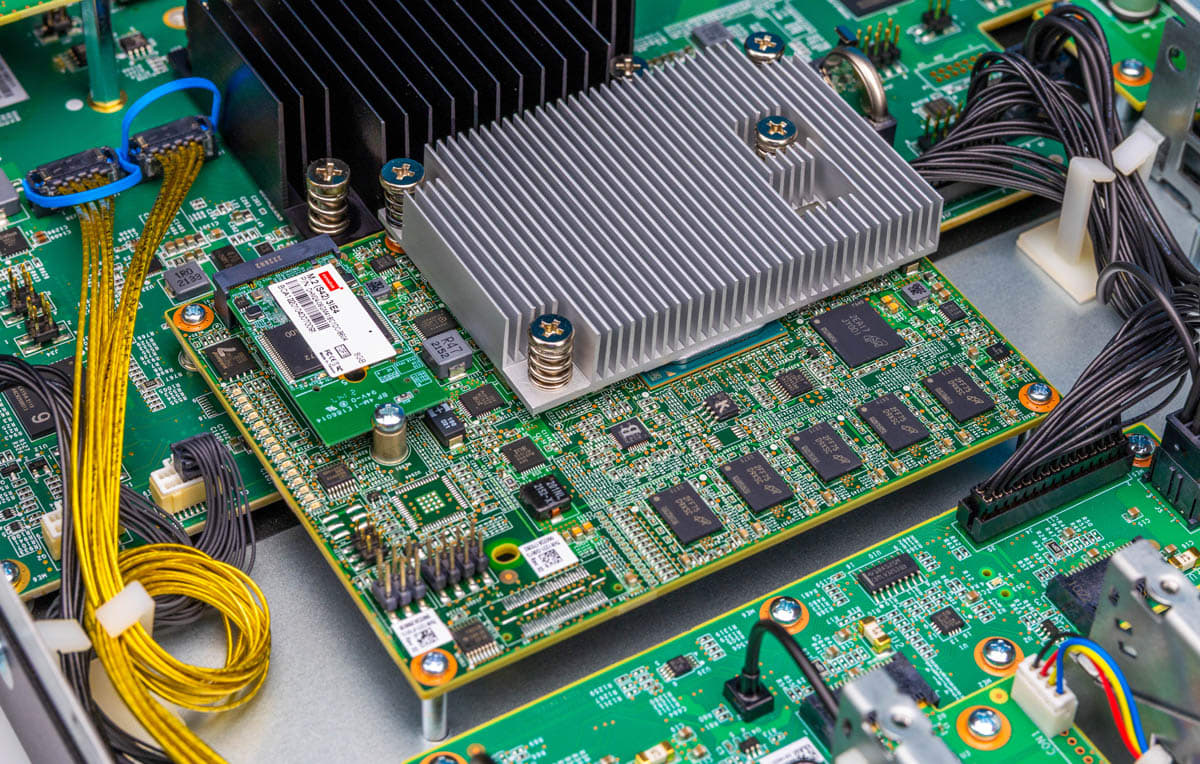

На плате управления установлены NAND-чипы Micron с поддержкой ECC и накопитель Innodisk объёмом 8 ГБ в формате M.2.

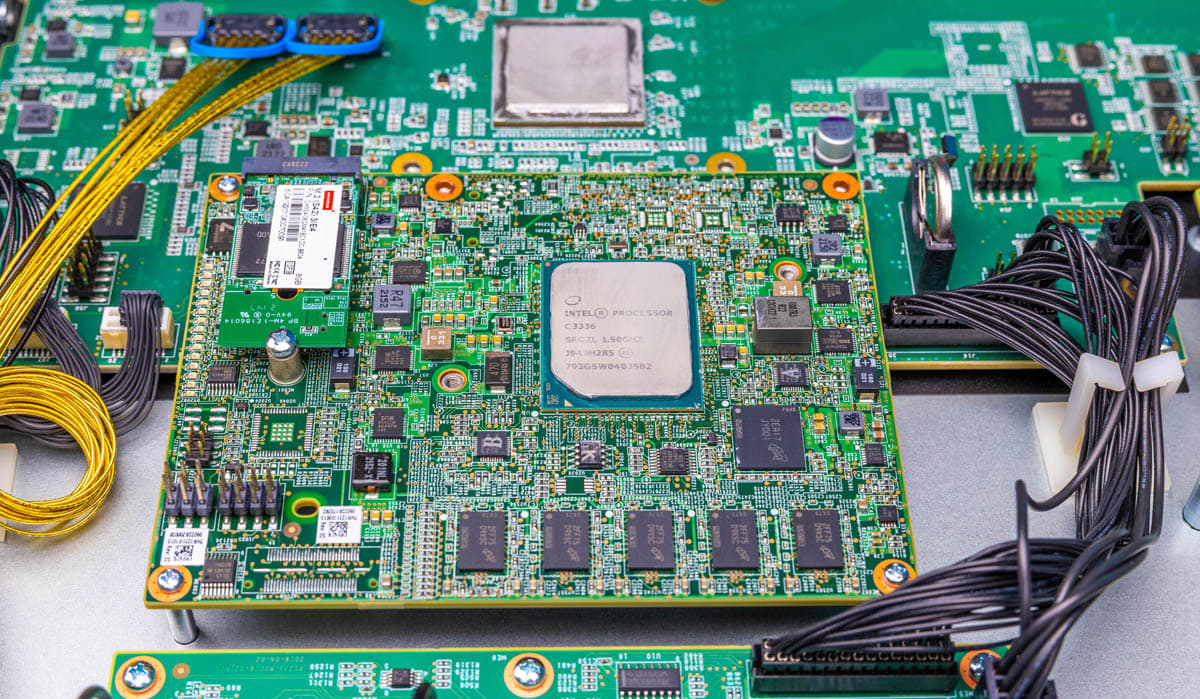

Под радиатором расположен процессор Intel Atom C3336 из семейства Denverton.

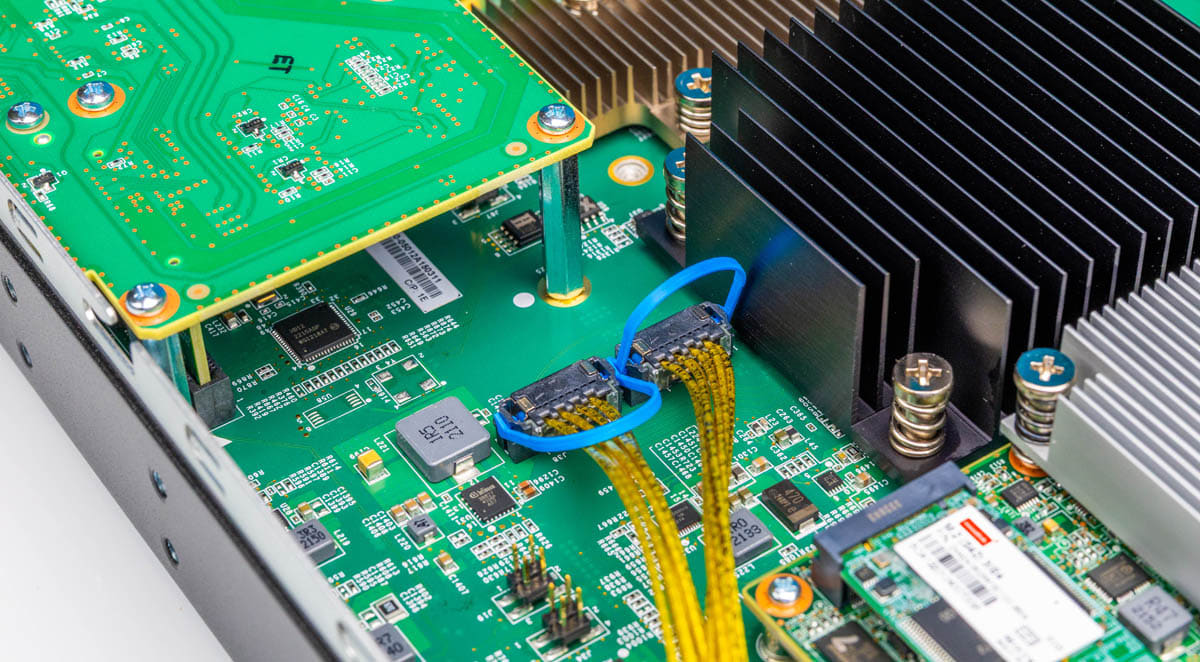

На фото видны жёлтые кабели — они подключают внутренние компоненты устройства.

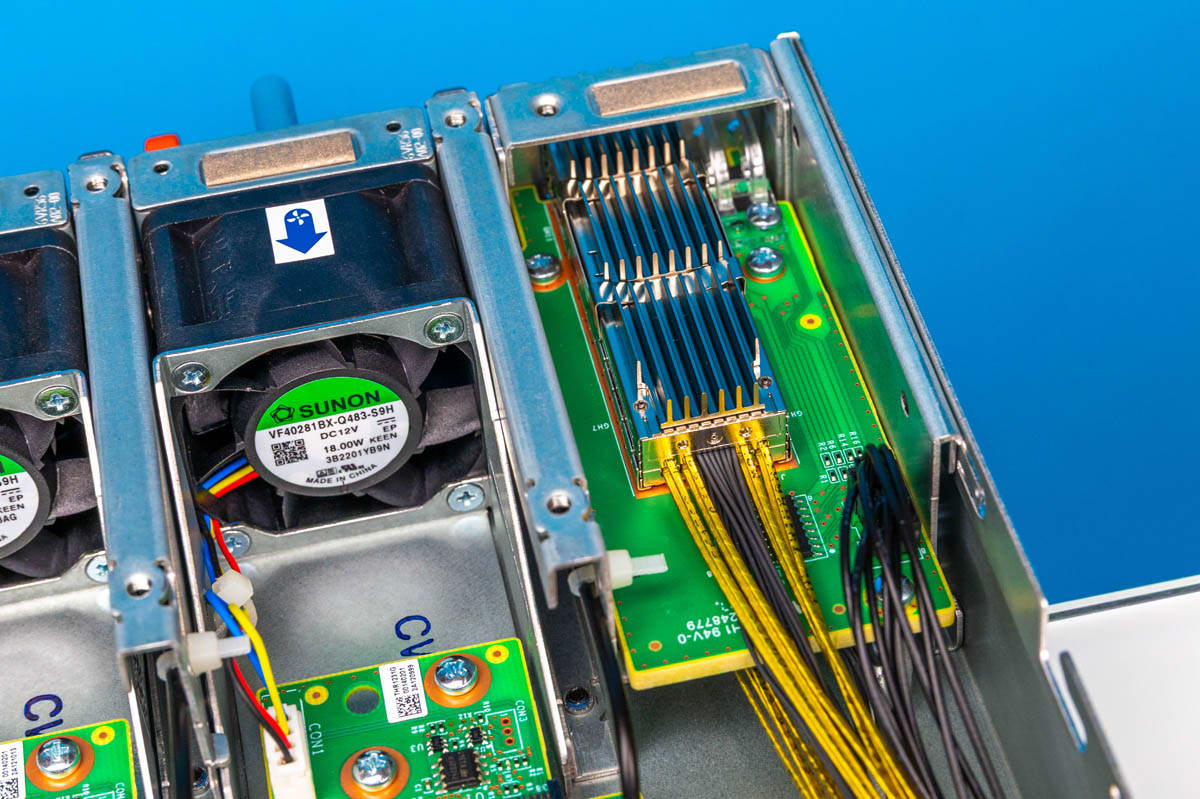

Эти кабели подключают задние стековые порты на 40 Гбит/с, которые также оснащены массивными радиаторами. Такой способ соединения — через кабели, а не напрямую через плату — становится распространённым в высокоскоростных коммутаторах. Необычно видеть его и в модели с портами на 40 Гбит/с.

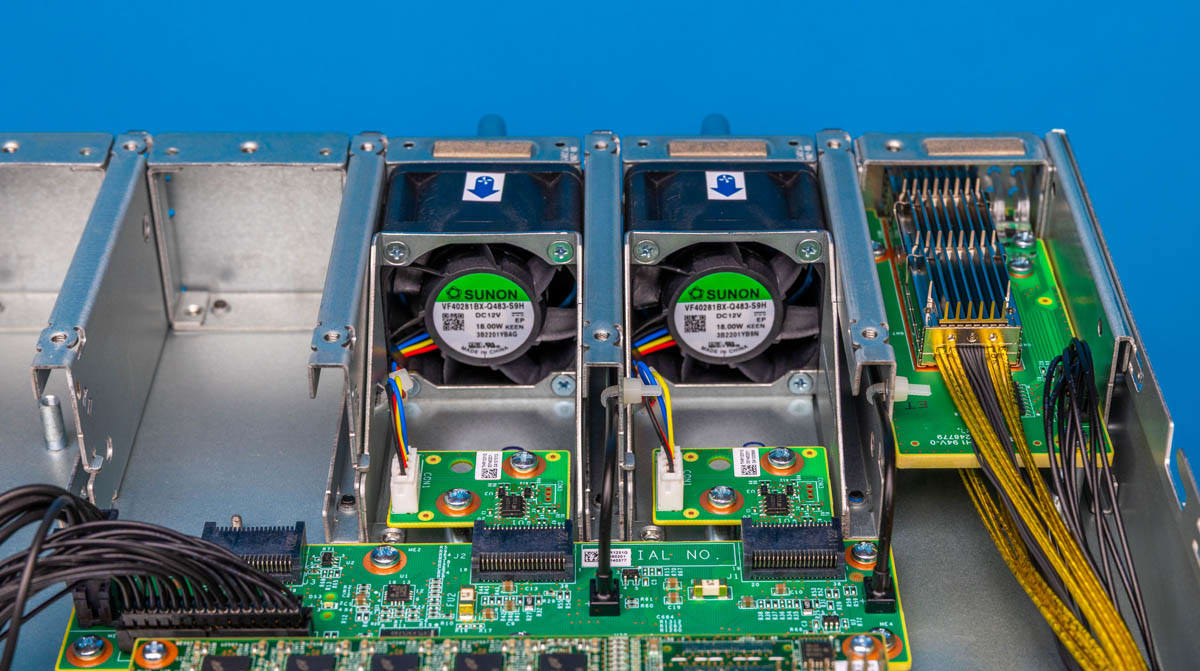

Сзади установлены два вентилятора с поддержкой горячей замены. В корпусе предусмотрены места для дополнительных модулей, но в нашей конфигурации они закрыты заглушками.

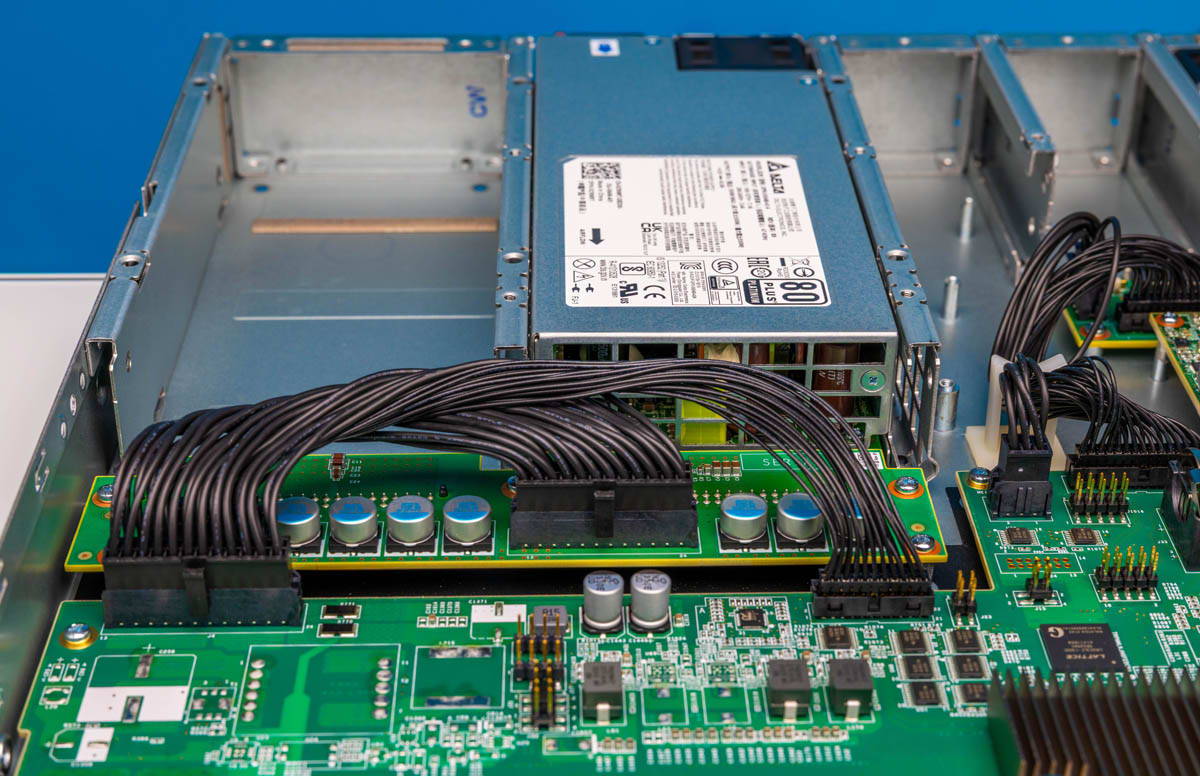

Слева расположены блоки питания и плата распределения питания.

Конструкция ближе к решениям более высокого класса: с упором на надёжность и масштабируемость. Это отличается от бюджетных моделей, где приоритетом является снижение стоимости.

Управление Dell N2224X-ON

Если раньше вы не настраивали такие устройства и переходите, например, с Netgear, процесс может показаться непривычным. Веб-интерфейс по умолчанию недоступен через порт управления — сначала нужно подключиться через консольный порт. В интерфейсе запускается мастер быстрой настройки. Он занимает около минуты. Важно: скорость подключения — 115200 бод. После завершения настройки открывается доступ к веб-интерфейсу.

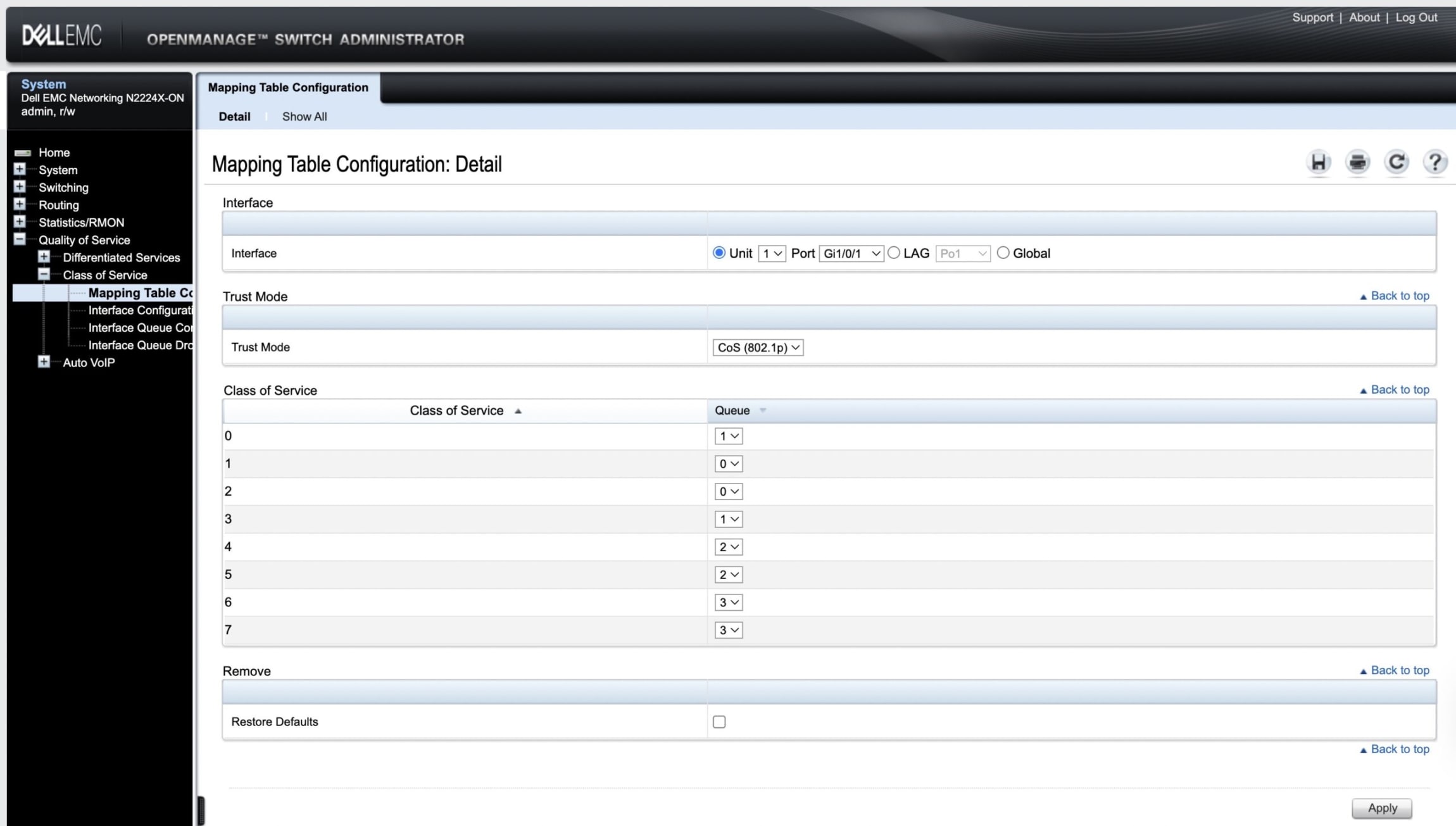

Интерфейс предлагает широкий набор функций, многие из которых относятся к более высокому классу по сравнению с недорогими коммутаторами L2+ 2.5GbE или так называемыми «умными» коммутаторами.

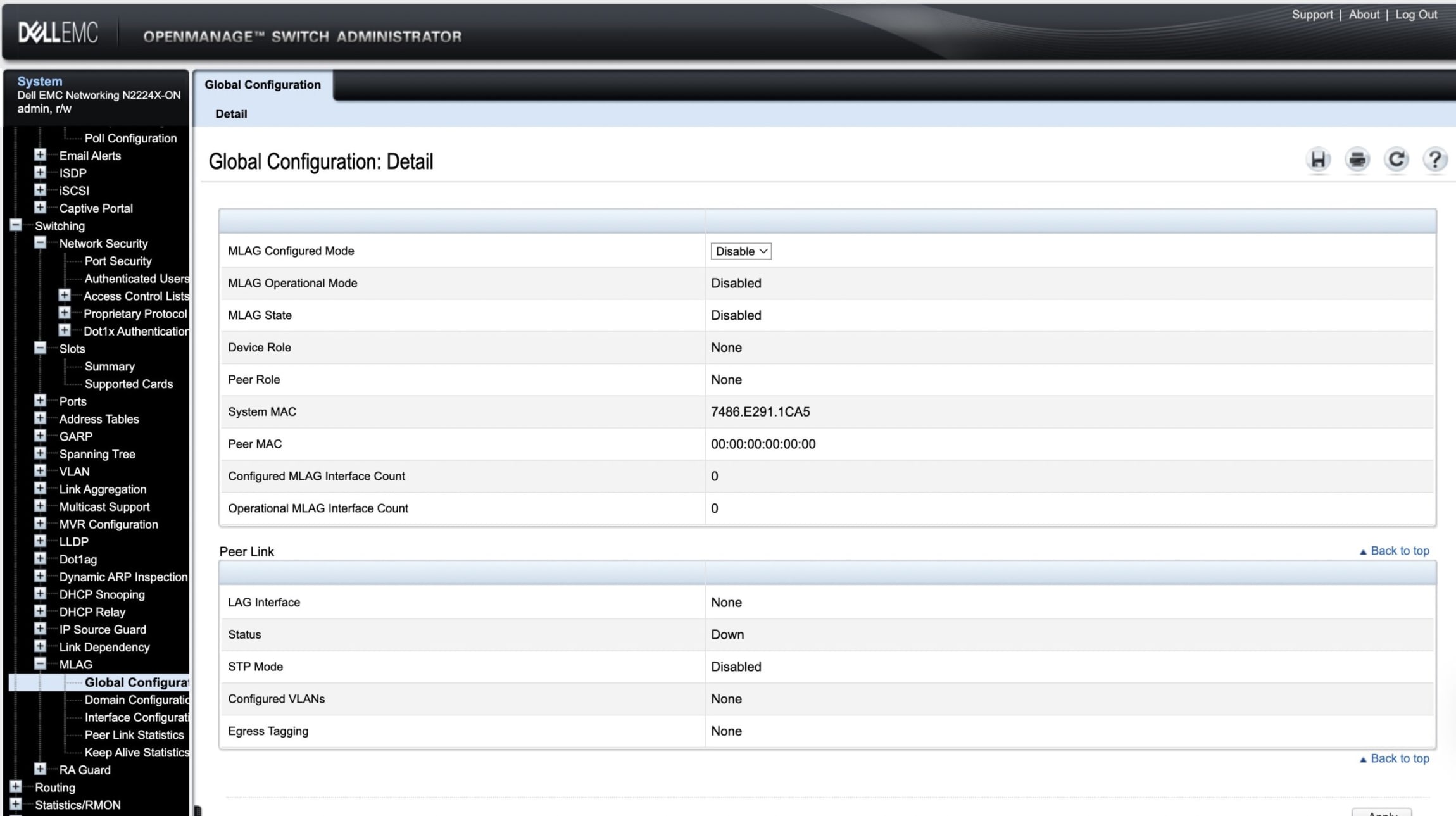

Например, если вы планируете использовать несколько таких устройств, доступна функция MLAG — объединение коммутаторов с резервированием без необходимости в стековой конфигурации.

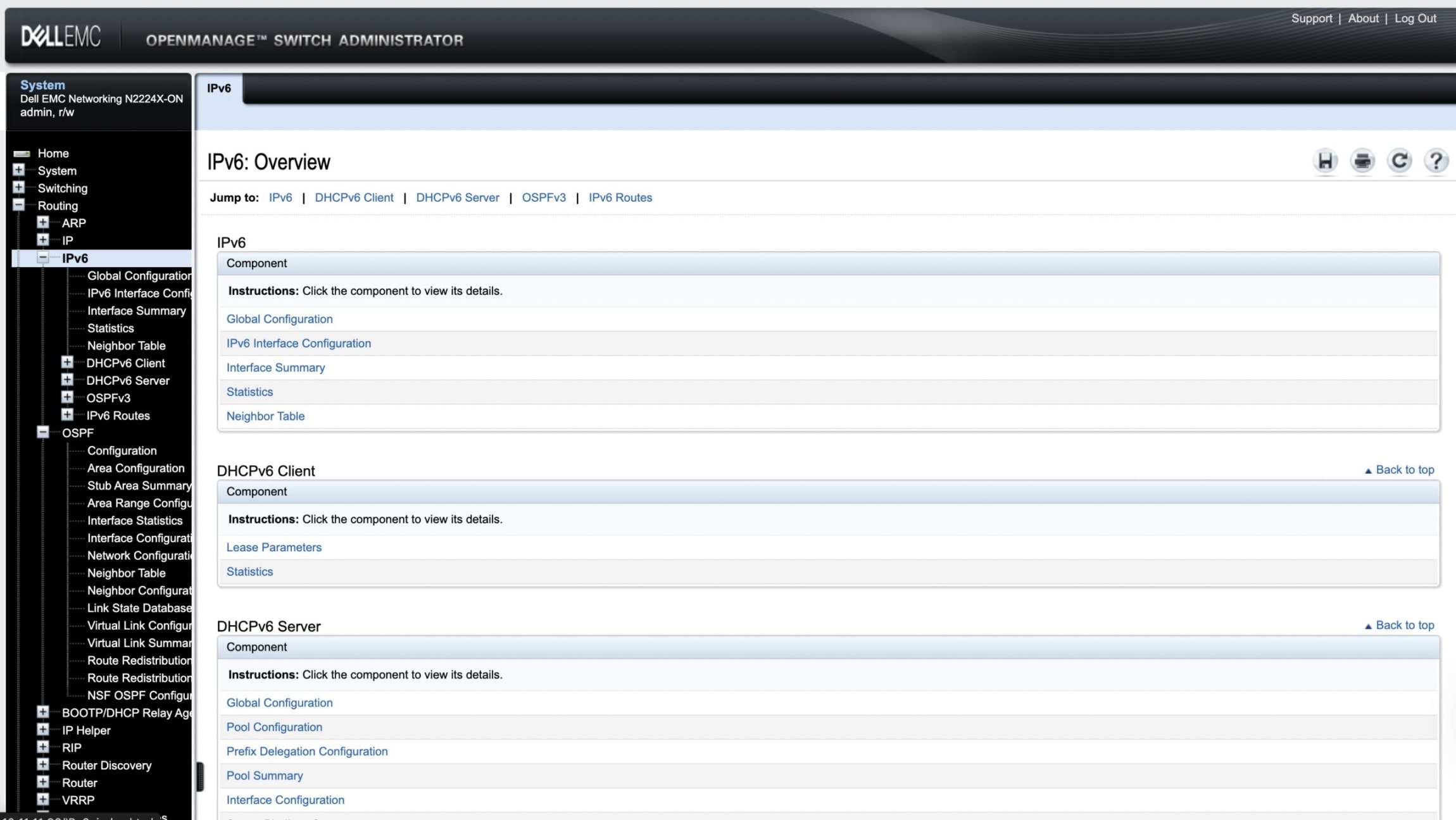

Благодаря использованию чипа Broadcom, коммутатор поддерживает маршрутизацию IPv4 и IPv6.

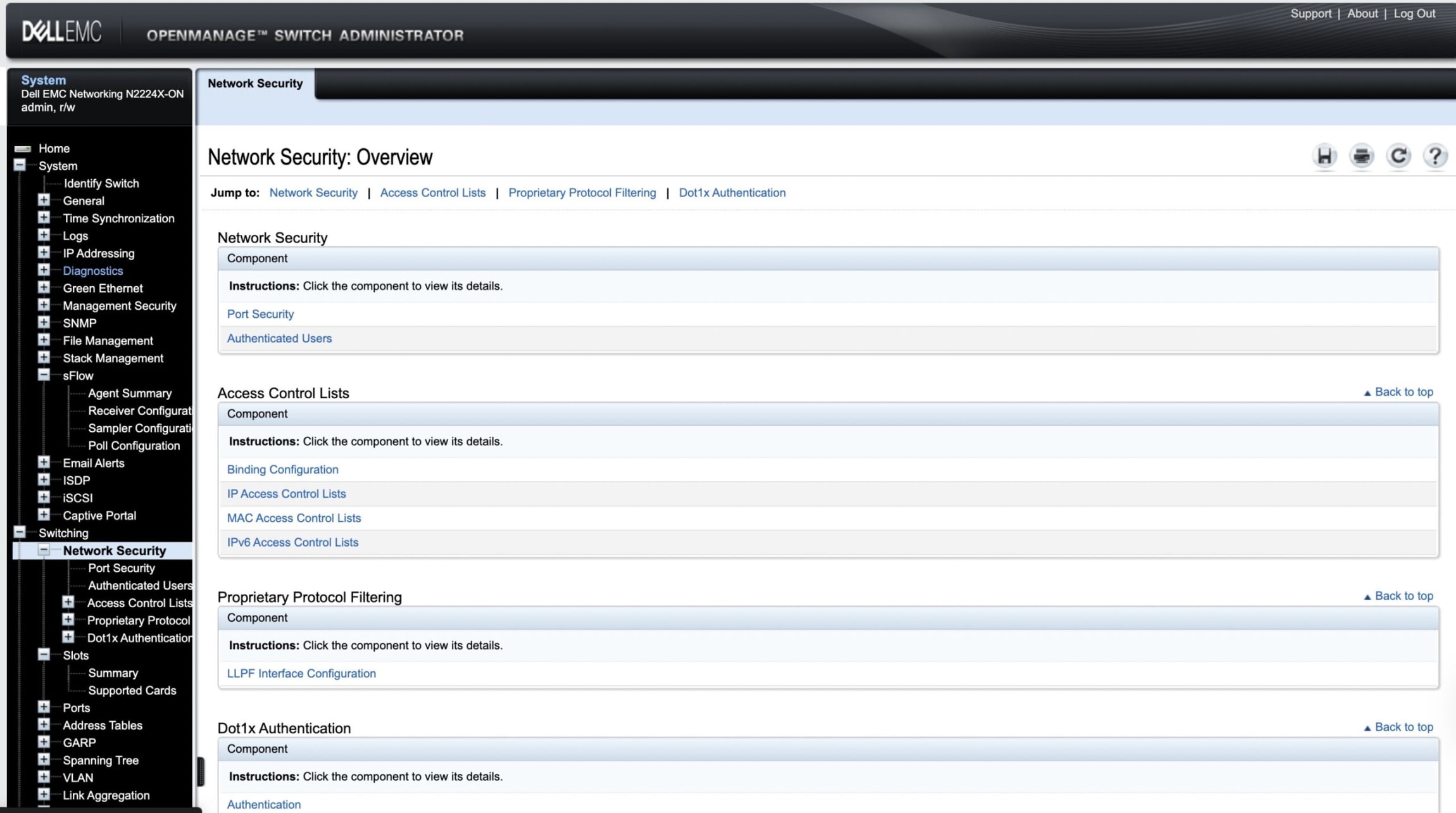

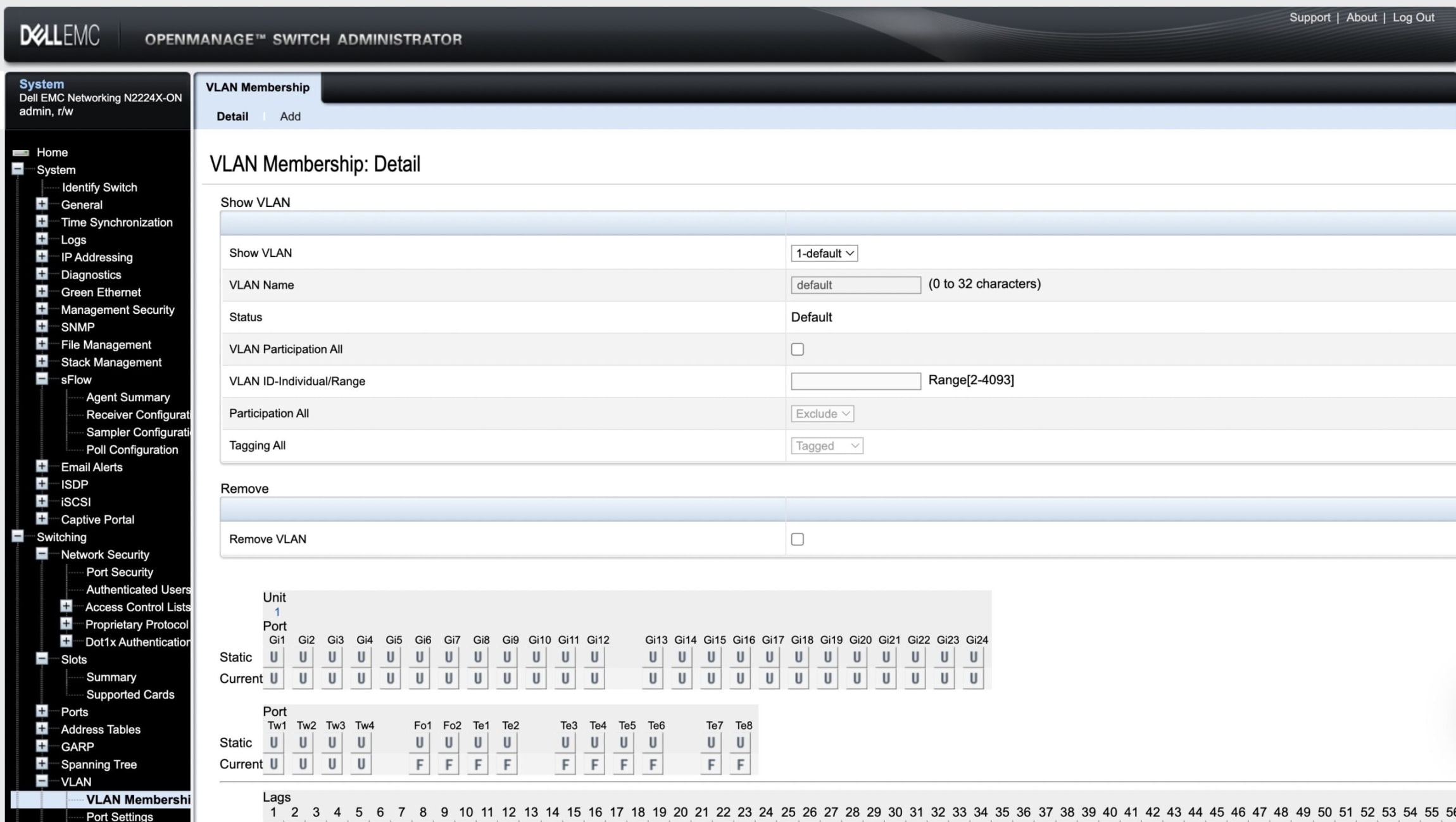

Веб-интерфейс включает множество настроек безопасности. На скриншоте показана только одна страница, но по структуре навигационного меню видно, что доступно большое количество параметров и функций.

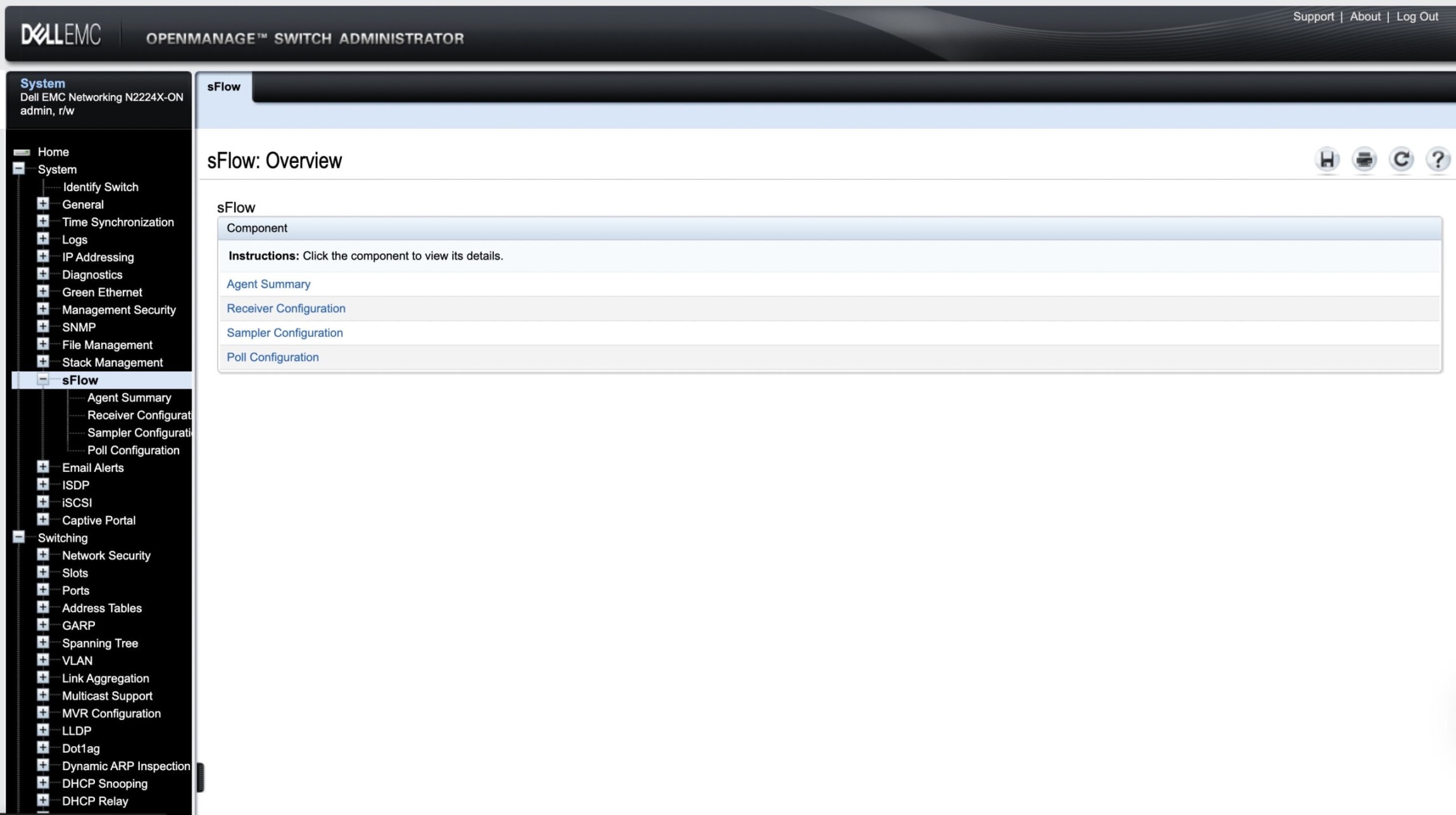

Коммутатор поддерживает sFlow — эту функцию часто ищут при выборе оборудования для мониторинга трафика.

При желании можно работать через CLI. Однако для многих пользователей из малого и среднего бизнеса, где настройка выполняется нечасто, веб-интерфейс оказывается удобнее. Он охватывает большую часть функционала и подходит для разовых конфигураций. Минус — устройство устаревшее и больше не продаётся, поэтому обновлений прошивки не ожидается.

Производительность Dell N2224X-ON

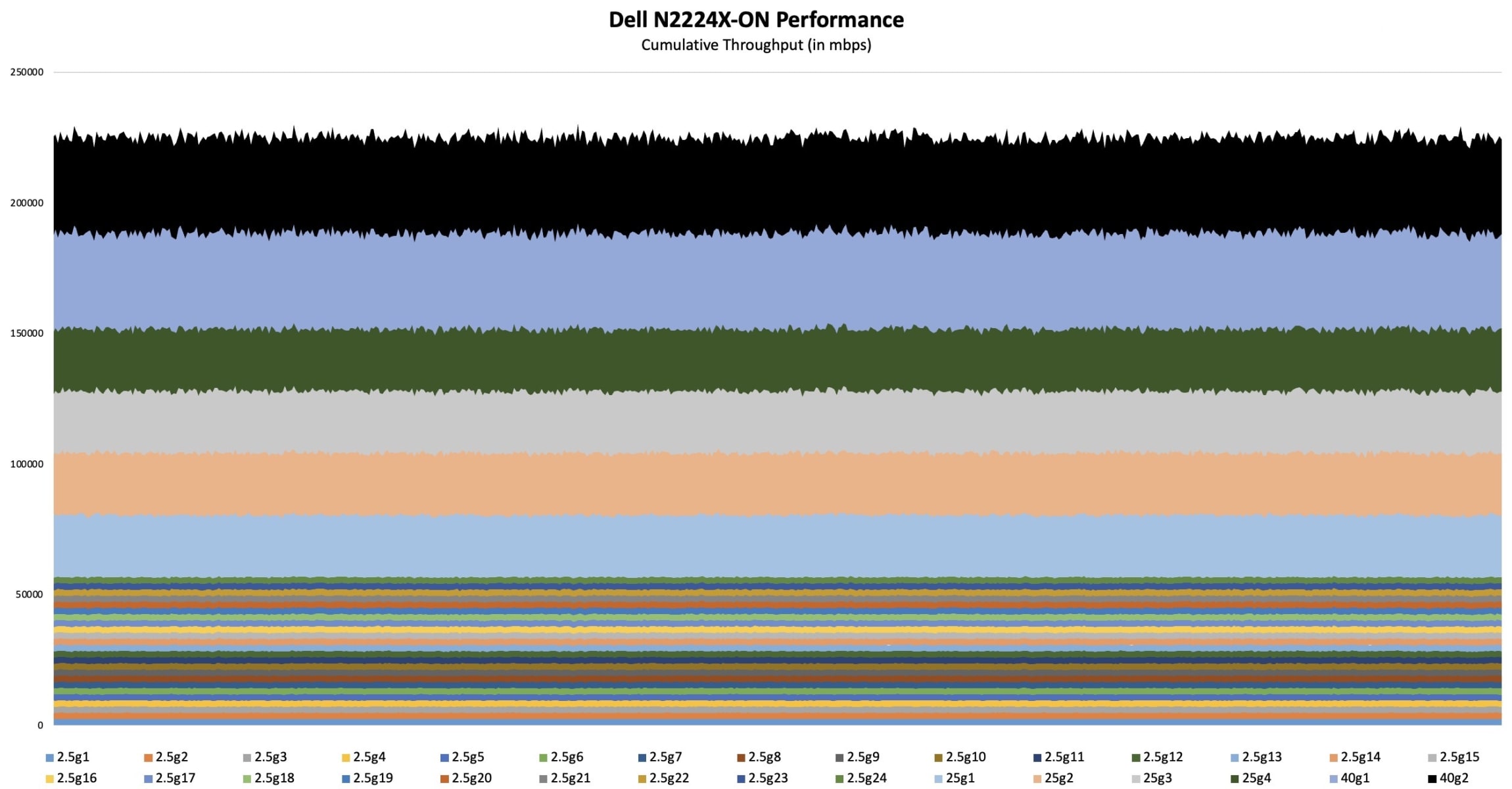

Ниже приведена старая диаграмма с результатами теста через iperf3.

В целом результаты соответствуют ожиданиям для такого коммутатора. Построить такие графики непросто — нужно одновременно задействовать 30 портов на трёх скоростях. Сейчас в лаборатории есть возможность провести такие испытания.

Дополнительно: этот коммутатор используется для тестирования нового стенда Keysight CyPerf. Сначала планируется проверка маршрутизаторов, межсетевых экранов и VPN-шлюзов, а затем переход к тестированию коммутаторов.

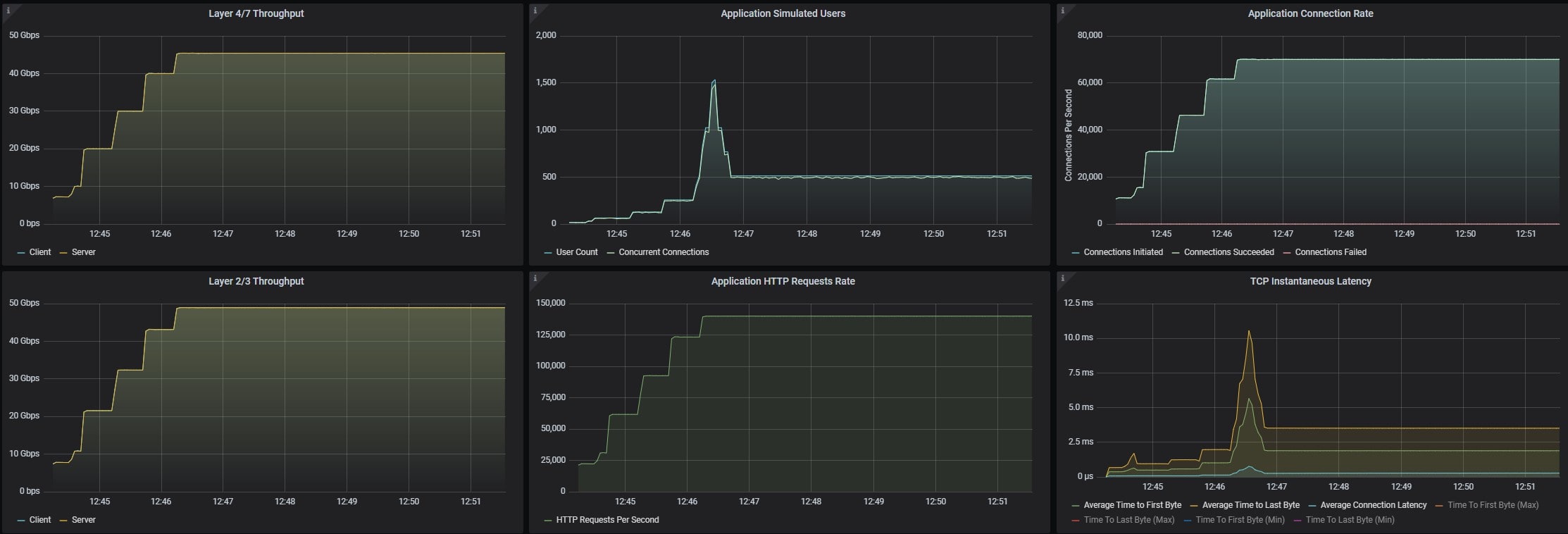

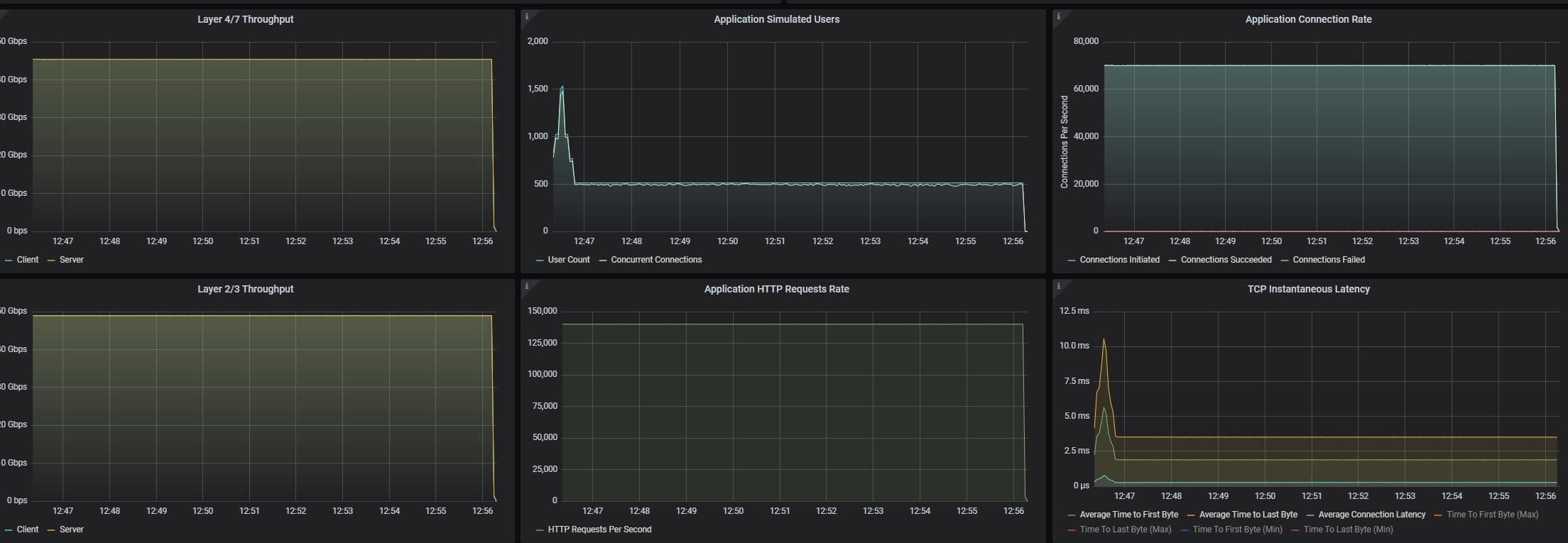

Обновление: для наглядности — два порта 25G подключены к стенду Keysight CyPerf. Тест проводился с постепенным увеличением объёма HTTP-трафика: от 10 до 50 Гбит/с с шагом в 10 Гбит/с. После этого нагрузка удерживалась на уровне 50 Гбит/с на линии между двумя портами. Показатель стабилизировался после настройки числа пользователей и соединений на пользователя.

Это базовая конфигурация с простыми потоками трафика, но она демонстрирует направление дальнейших тестов и возможностей стенда.

Энергопотребление и уровень шума Dell N2224X-ON

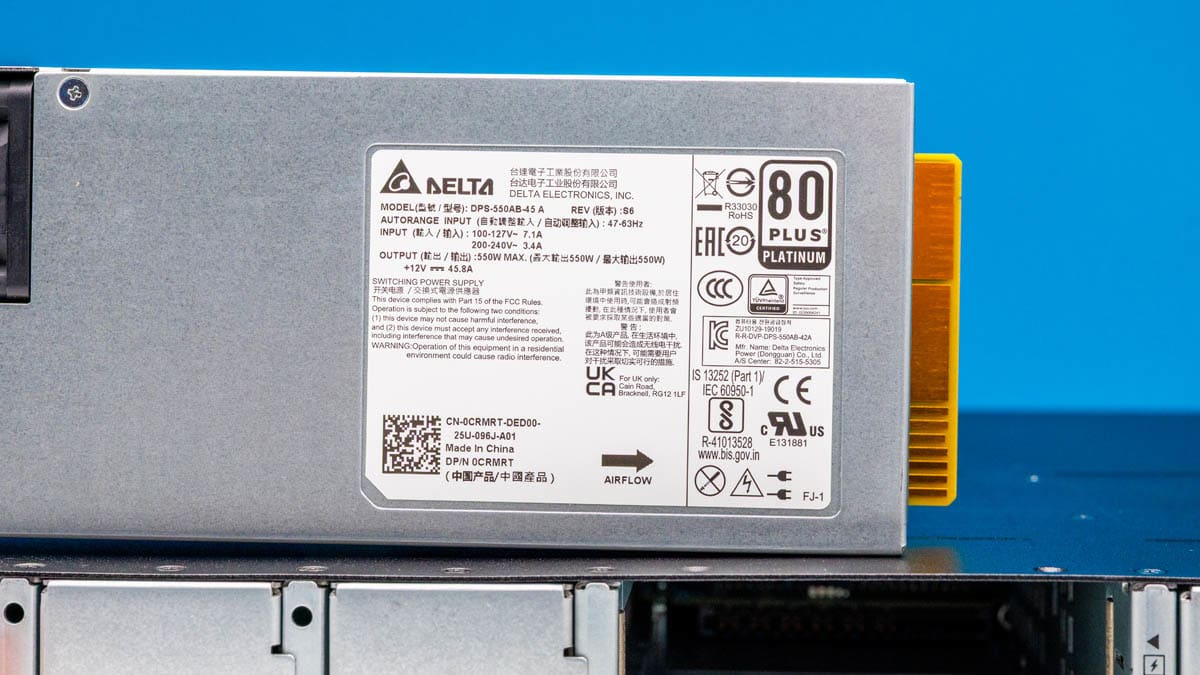

В тестируемом коммутаторе установлен один блок питания мощностью 550 Вт с сертификацией 80Plus Platinum.

В простое коммутатор потреблял 48–55 Вт в зависимости от переходов между режимами. Пиковое значение в 550 Вт не достигалось. По данным Dell, типичное энергопотребление составляет 115 Вт, максимальное — 238 Вт.

Уровень шума в студии с фоновым шумом 34 дБА был на уровне 42–44 дБА — приемлемо, но не идеально. При подключении к нагрузочному стенду CyPerf на 1.8 Тбит/с устройство работало стабильно, но уровень шума увеличился. Тем не менее, он был ниже, чем у самого генератора нагрузки.

Обычно мы не оцениваем уровень шума у крупных коммутаторов, но в данном случае это оказалось важно. Оба тестовых экземпляра были оснащены резиновыми ножками, как у настольных моделей, что может навести на мысль об использовании вне стойки.

Заключение

Сегмент 2.5GbE-сетей остаётся актуальным. Хотя этот коммутатор не самый новый, он работает стабильно и теперь доступен по разумной цене. Наличие стековых портов 40 Гбит/с с возможностью разветвления на 10 Гбит/с и портов 25 Гбит/с делает его универсальным. Для многих компаний такой коммутатор может быть достаточным решением — при необходимости можно добавить PoE-инжекторы. Для тех, кто ищет недорогое 2.5GbE-устройство, это практичный вариант.

В целом коммутатор получился удачным — конструкция продумана, а реализация качественная.
