Внешний вид Lenovo ThinkSystem ST45 V3

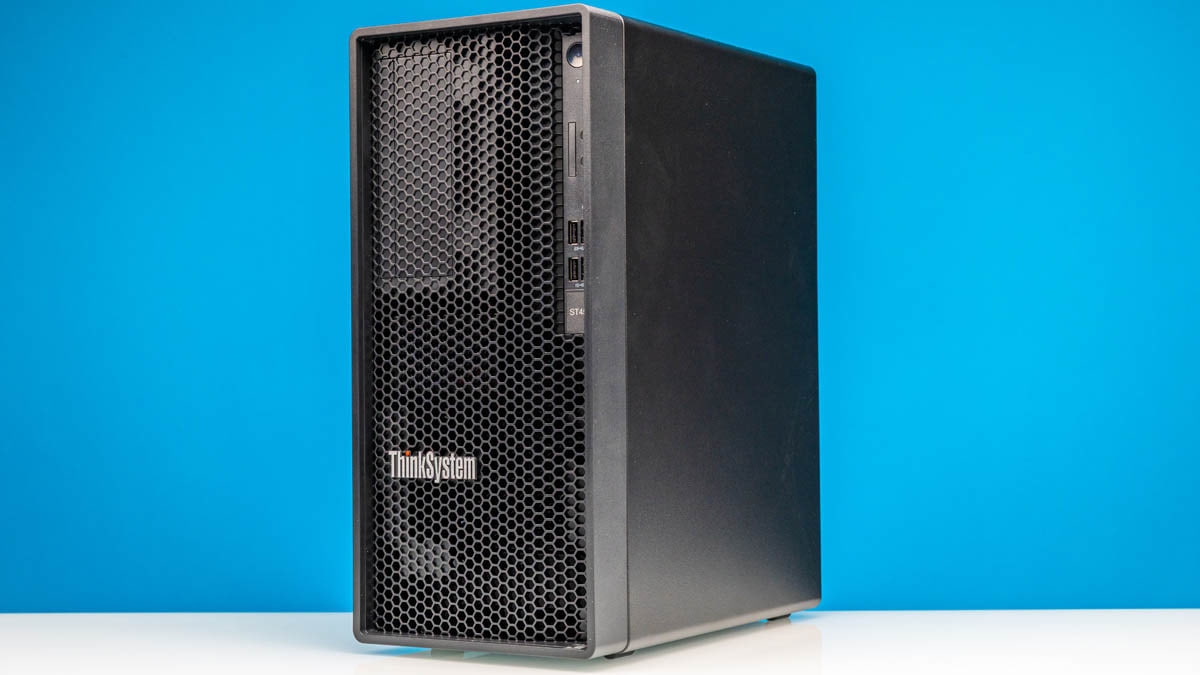

Если не смотреть на маркировку, ST45 V3 можно спутать с моделью ST50 V3. Обе системы используют одинаковый корпус объёмом 17 литров с размерами 170 × 376 × 316 мм (6,7 × 14,8 × 12,4 дюйма). Lenovo, судя по всему, применяет этот форм-фактор для разных конфигураций.

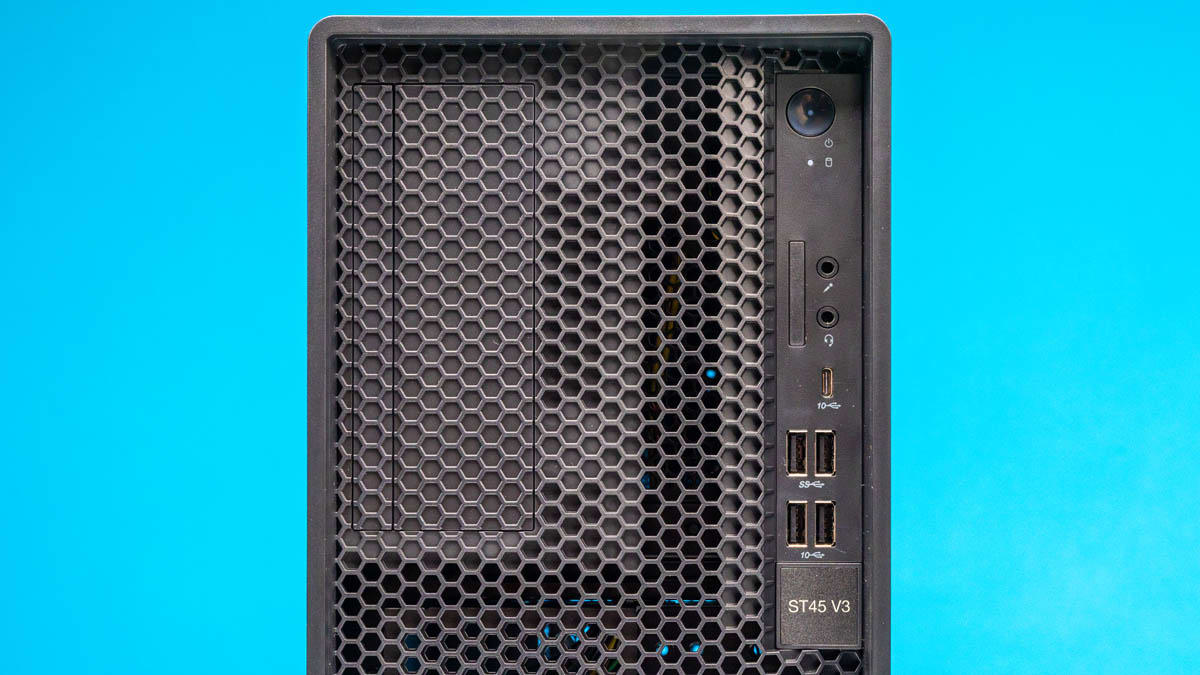

На верхней панели — пять портов USB 3.0, включая один Type-C, а также аудиоразъёмы для микрофона и наушников. Такой набор для сервера нетипичен. Возможно, производитель рассчитывает на сценарии, где активно используется внешняя периферия.

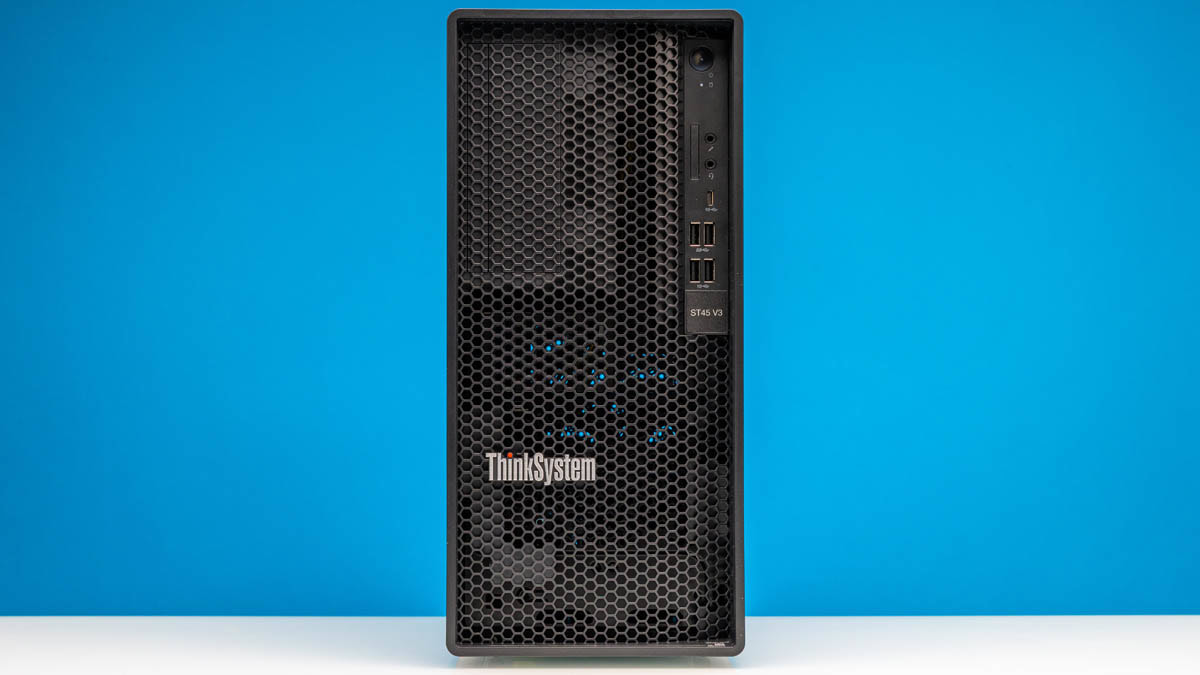

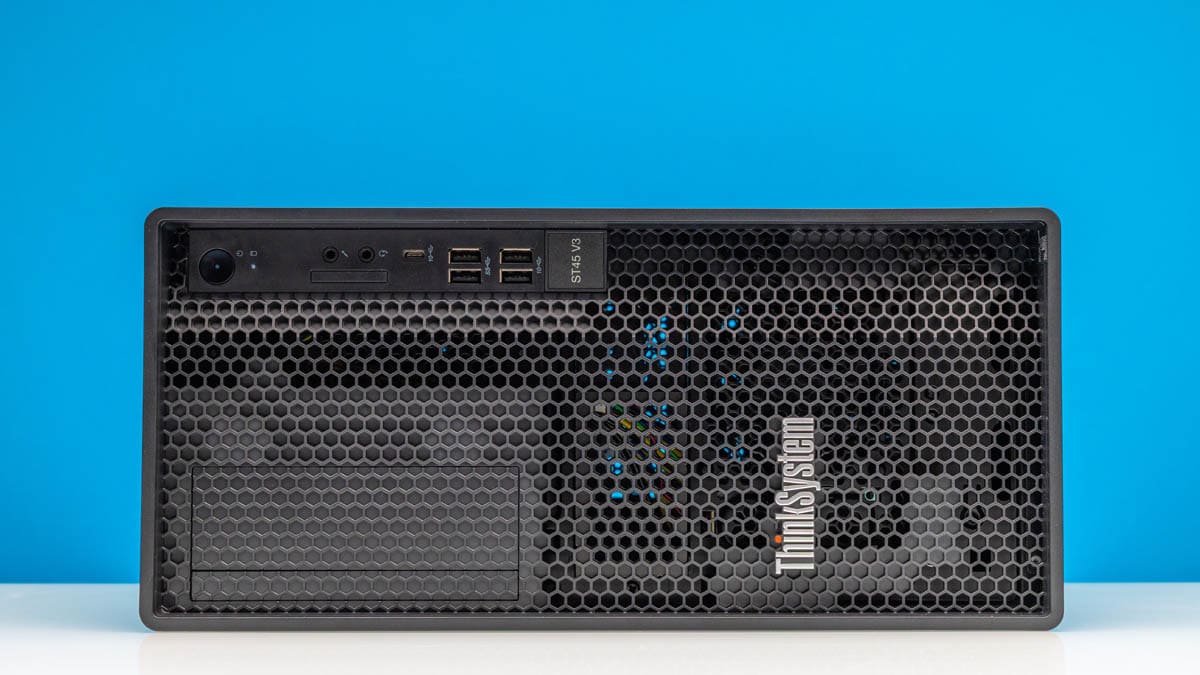

На передней панели — стандартные отсеки под оптические приводы. В тестируемом образце они не установлены.

Несмотря на общее сокращение использования приводов в стоечных серверах, в компактных моделях эта функция ещё востребована.

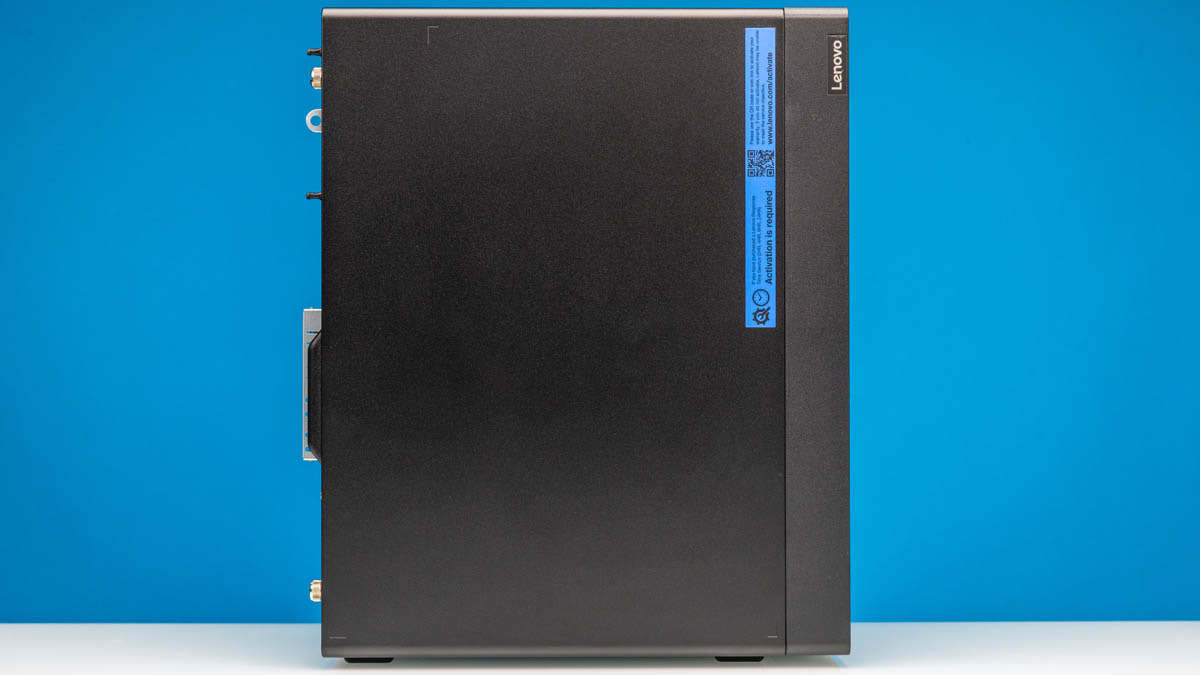

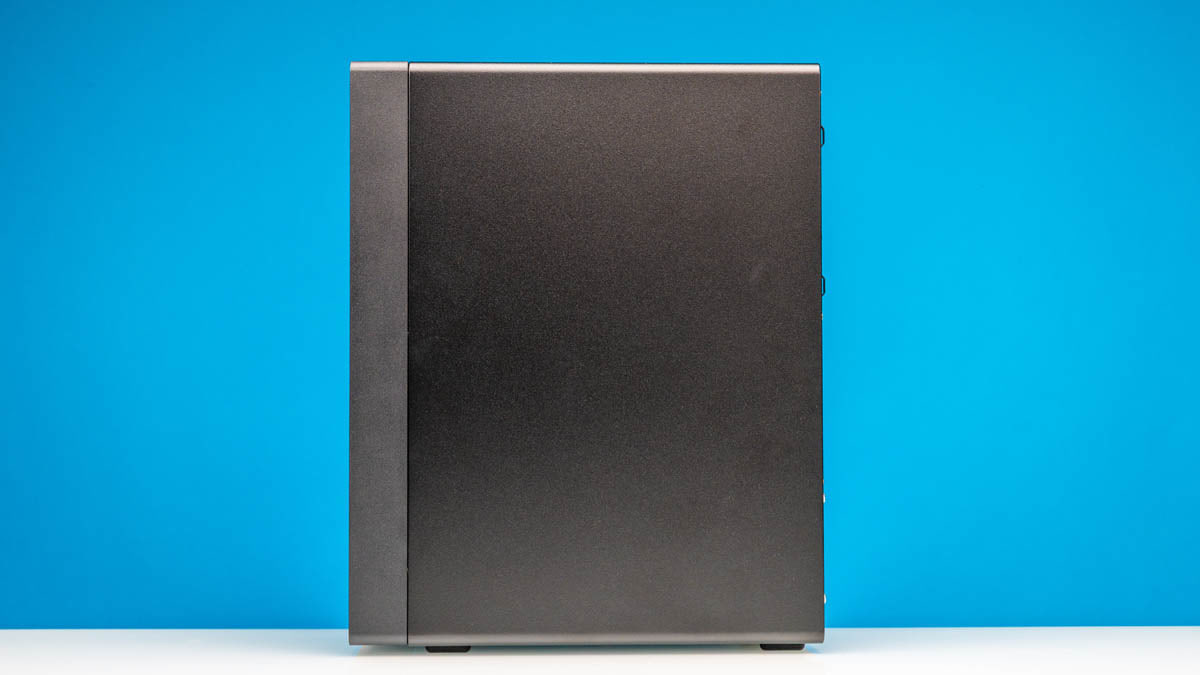

Боковые панели — простые металлические листы без дополнительных элементов.

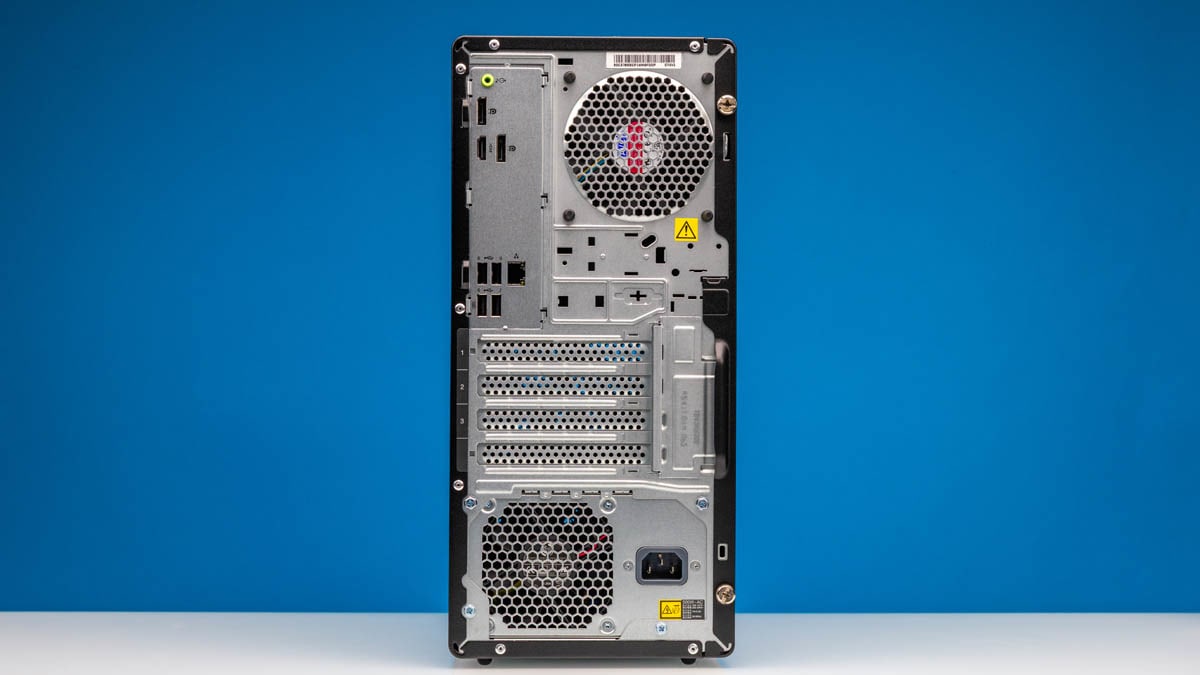

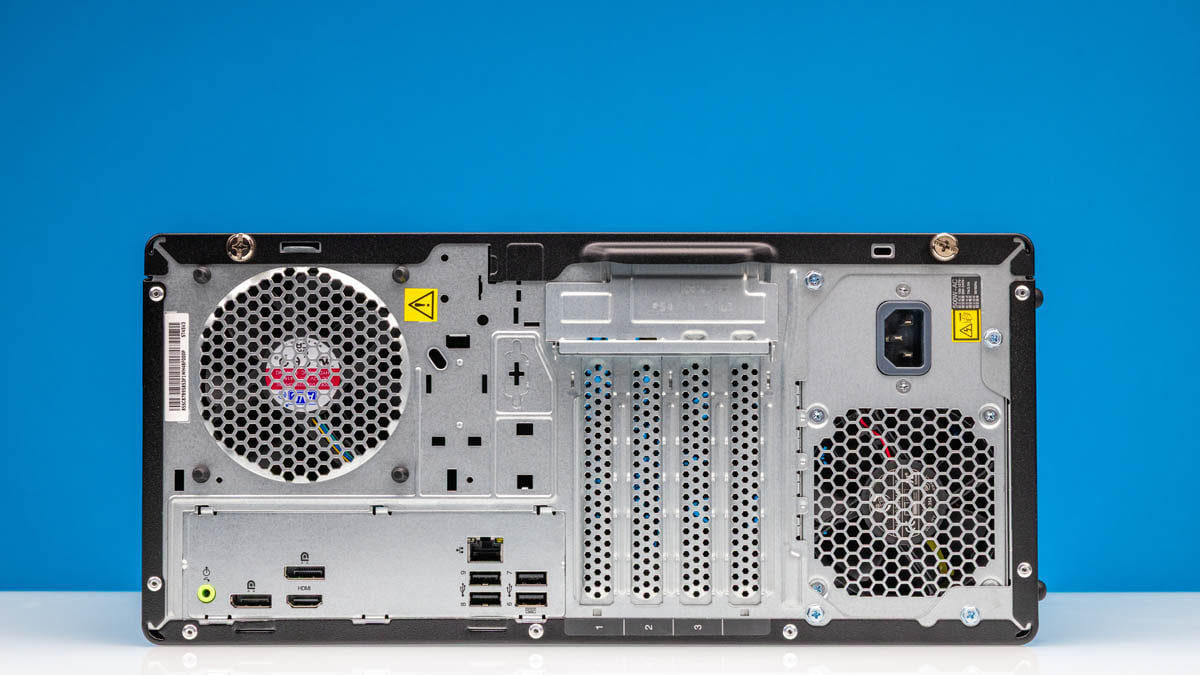

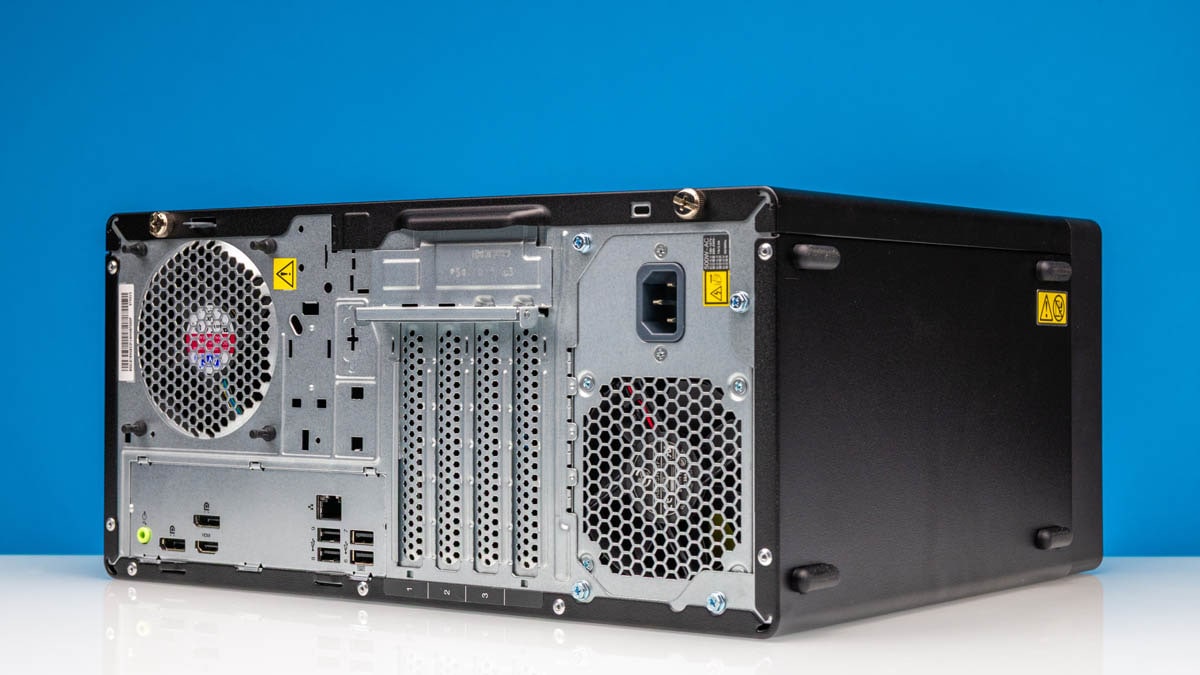

Больше особенностей — на задней панели.

В целом она напоминает ST50 V3, но есть важные отличия.

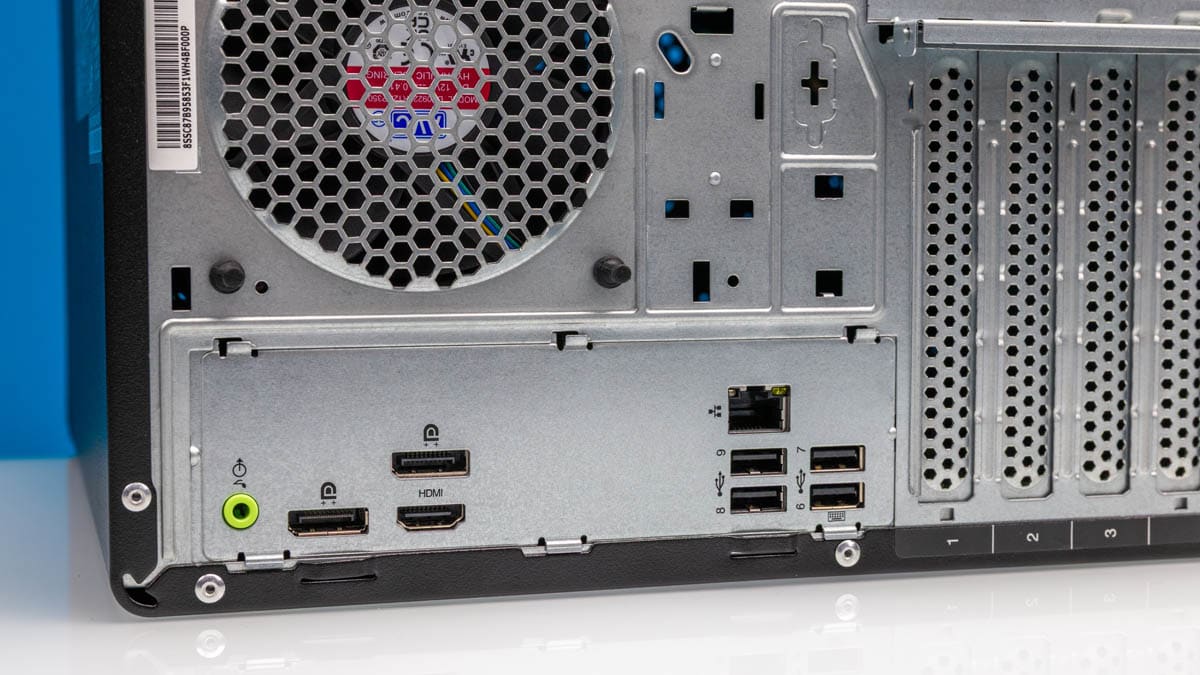

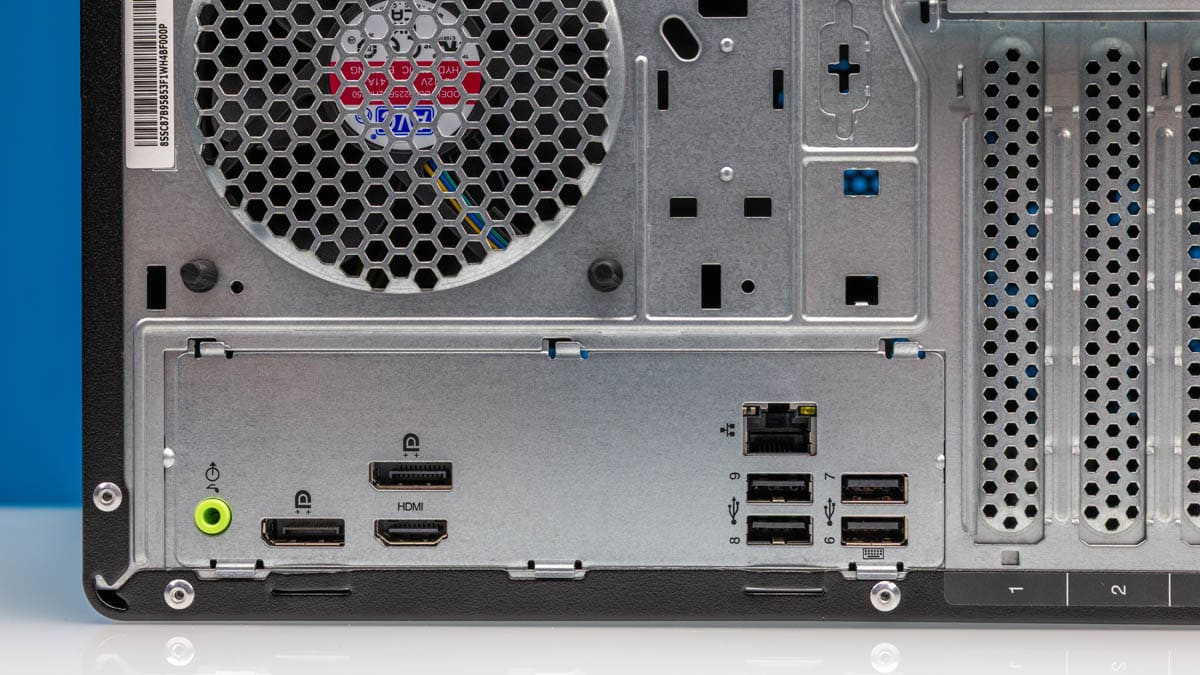

У ST45 V3 — видеовыходы HDMI 2.1 и два DisplayPort 1.4, а также аудиовыход. В ST50 V3 — только один VGA.

У ST45 V3 сзади — четыре USB 2.0, всего в системе девять USB-портов. У ST50 V3 — шесть.
По сети: в ST45 V3 — один гигабитный адаптер Realtek RTL8111. У ST50 V3 — двухпортовый адаптер Broadcom и отдельный порт управления XClarity.

В ST50 V3 есть BMC-контроллер и развитая сеть. ST45 V3 — ориентирован на локальное использование: больше USB, современные видеовыходы.
Для периферийных задач это удобно: например, HDMI и DisplayPort подходят для цифровых вывесок и инфопанелей, что востребовано у малого бизнеса.

Также на задней панели — разъём питания и четыре слота расширения. О системе хранения расскажем отдельно — при осмотре внутреннего устройства.

Внутренний обзор Lenovo ThinkSystem ST45 V3

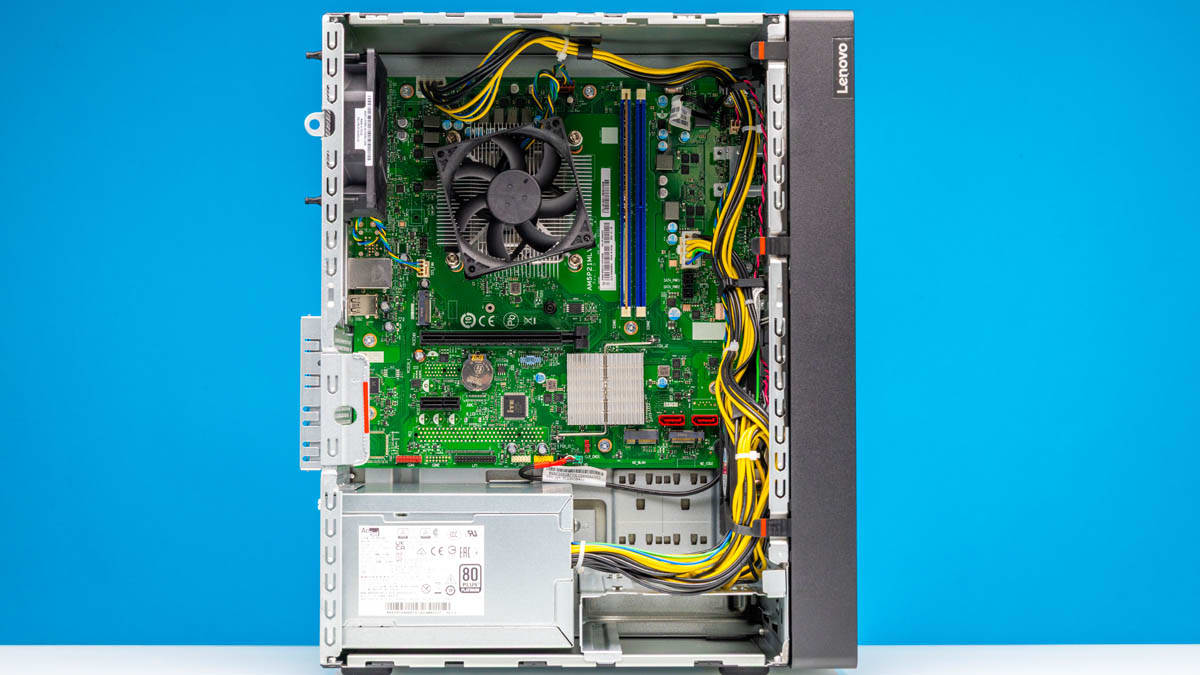

Сервер использует типичную для Lenovo компоновку. В нашей сборке отсутствуют крепления для накопителей 3,5″ — их просто не устанавливали.

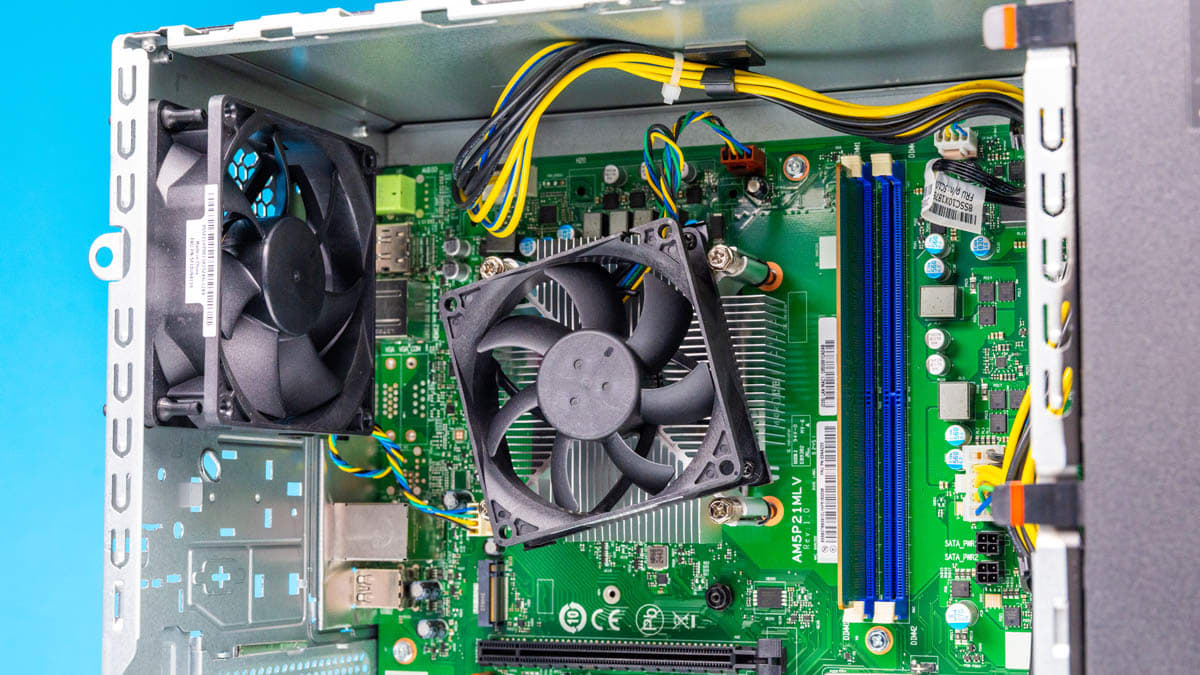

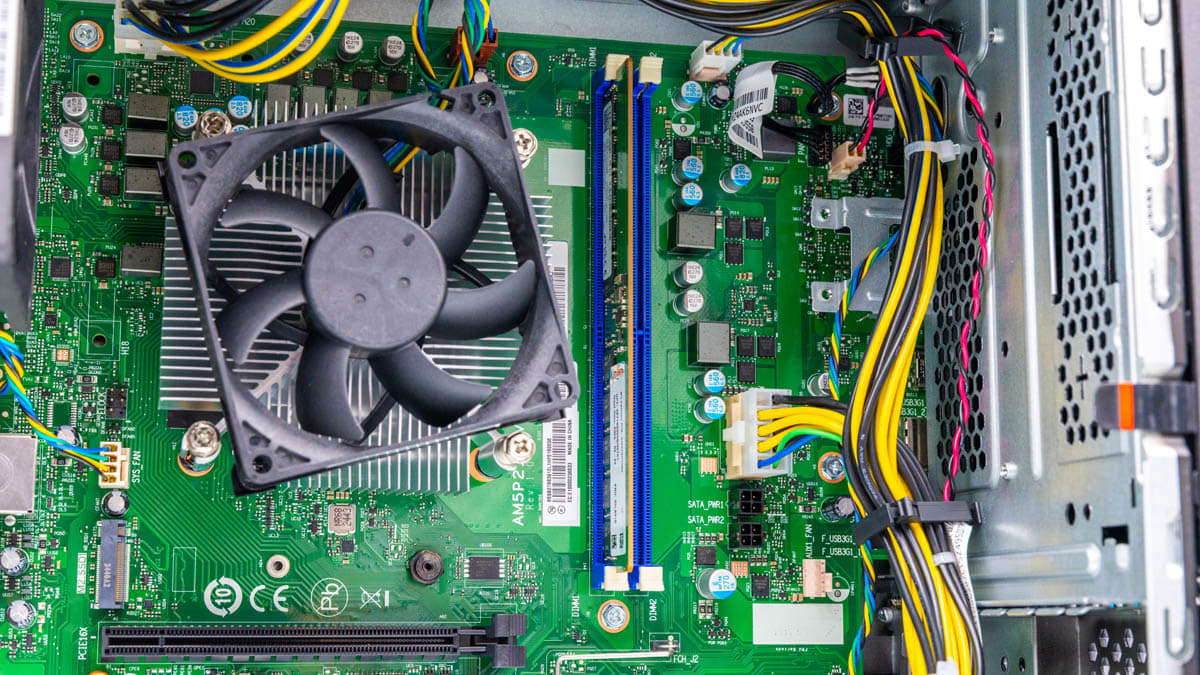

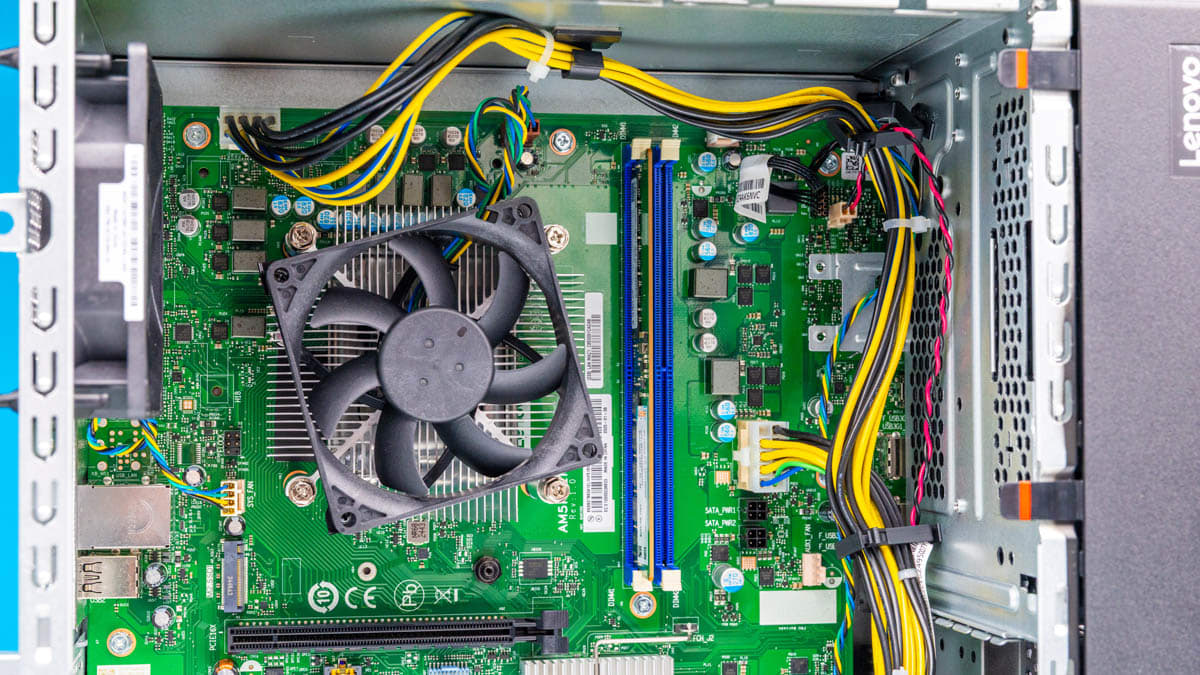

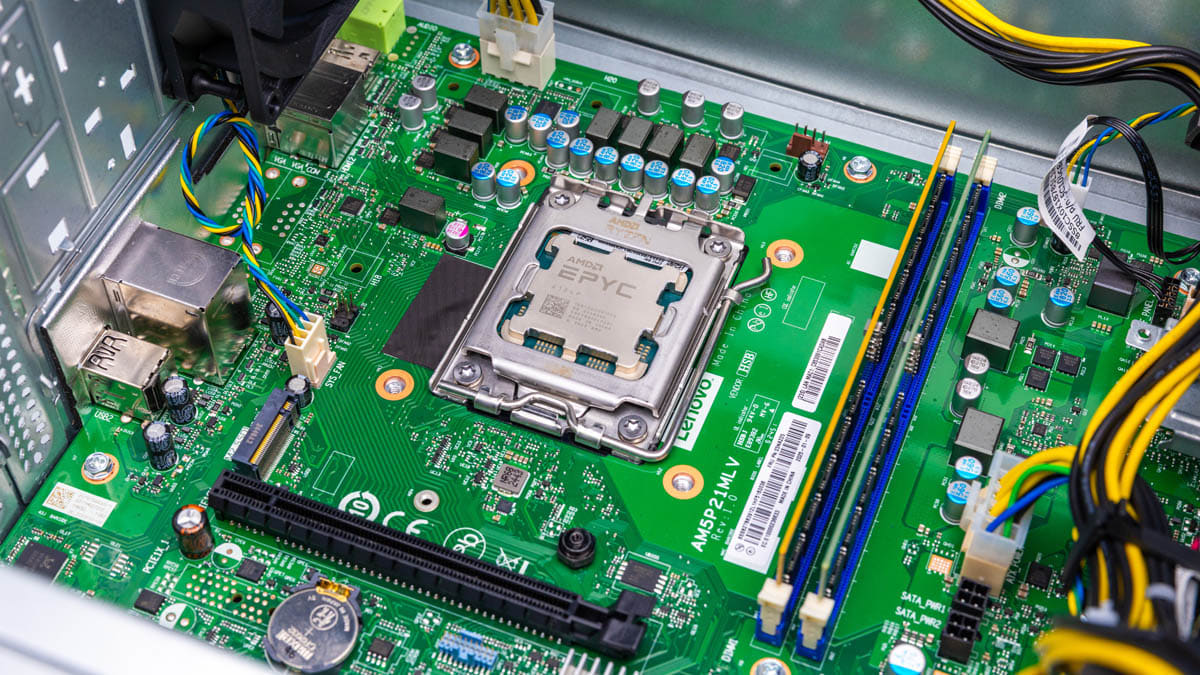

В верхней части корпуса находятся разъёмы питания, процессорный сокет и модули памяти.

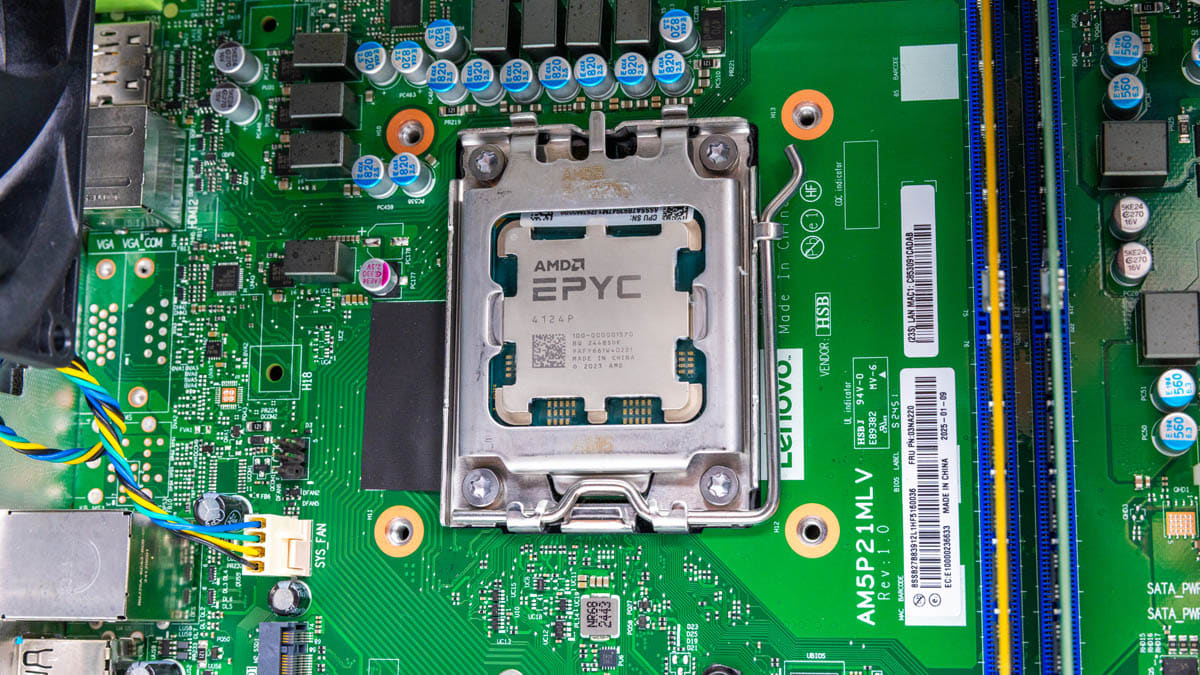

Под радиатором установлен AMD EPYC 4124P — 4 ядра, 8 потоков. Для сравнения, в ST50 V3 с Xeon E-2414 — 4 ядра и 4 потока. Дополнительные потоки EPYC дают прирост производительности. Эту тему мы раскрыли в материале «Ключевая особенность серверных процессоров — всё ещё два потока на ядро».

ST45 V3 поддерживает процессоры с TDP до 65 Вт. Максимально возможная конфигурация — AMD EPYC 4464P (12 ядер, 24 потока). Мы сравнивали его с Intel Xeon E-2488 из ST50 V3 в статье «Сопоставление лицензирования для виртуализации» — преимущество EPYC особенно заметно в среде Windows Server.

Ограничение — всего два слота под память. EPYC 4004 работает с DDR5, которая быстрее, чем DDR4 у Xeon E-2400. Однако два слота ограничивают объём ОЗУ. Официально поддерживается до 64 ГБ (2×32 ГБ DDR5 ECC UDIMM). Мы протестировали нестандартные сборки: 48 ГБ (DDR5-5600 ECC) и 96 ГБ (2×48 ГБ V-Color). Обе работали стабильно, но не входят в список поддерживаемых конфигураций.

В верхней части также установлен вентилятор, обеспечивающий охлаждение системы.

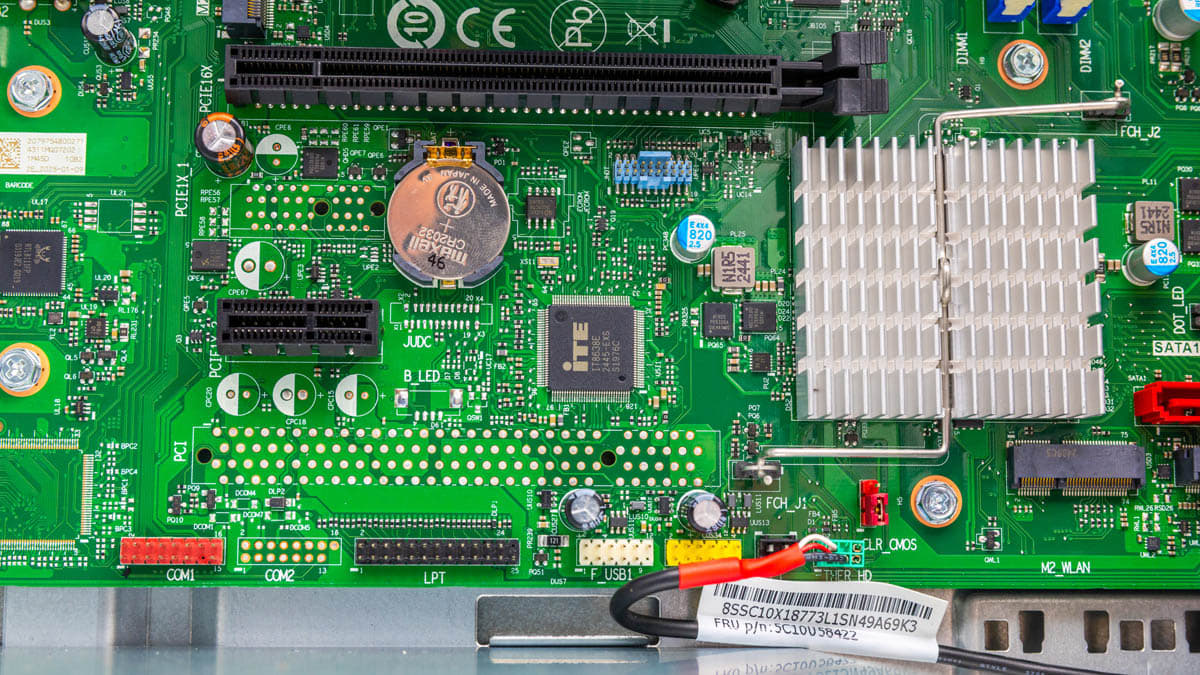

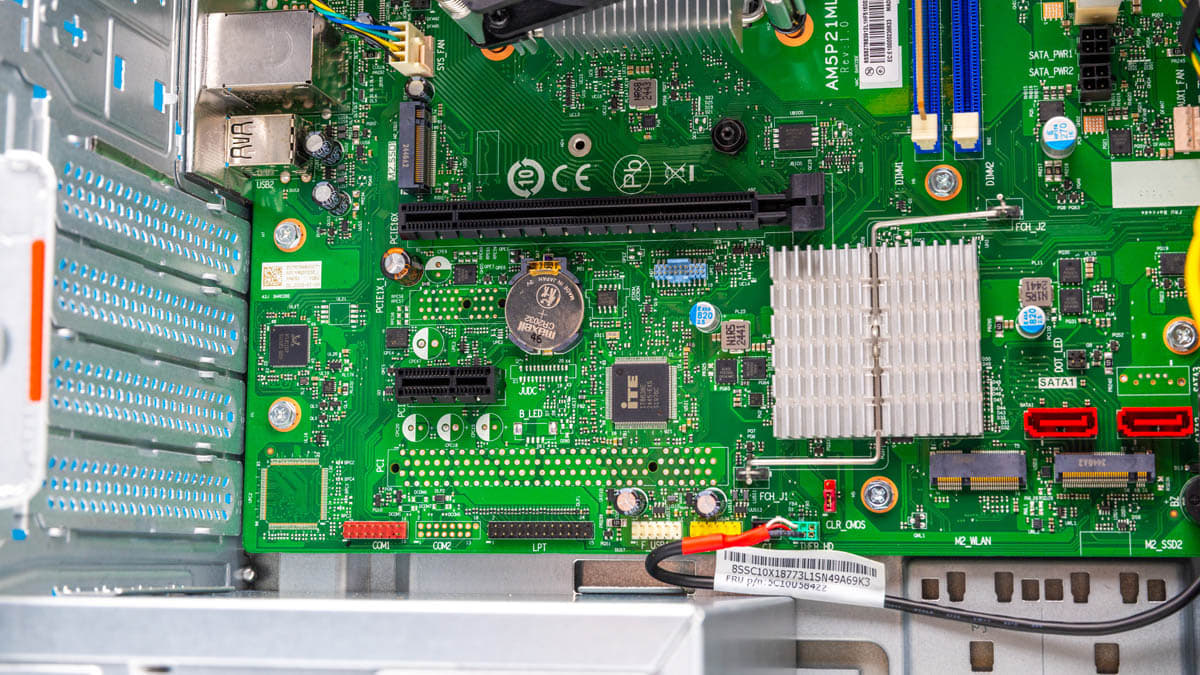

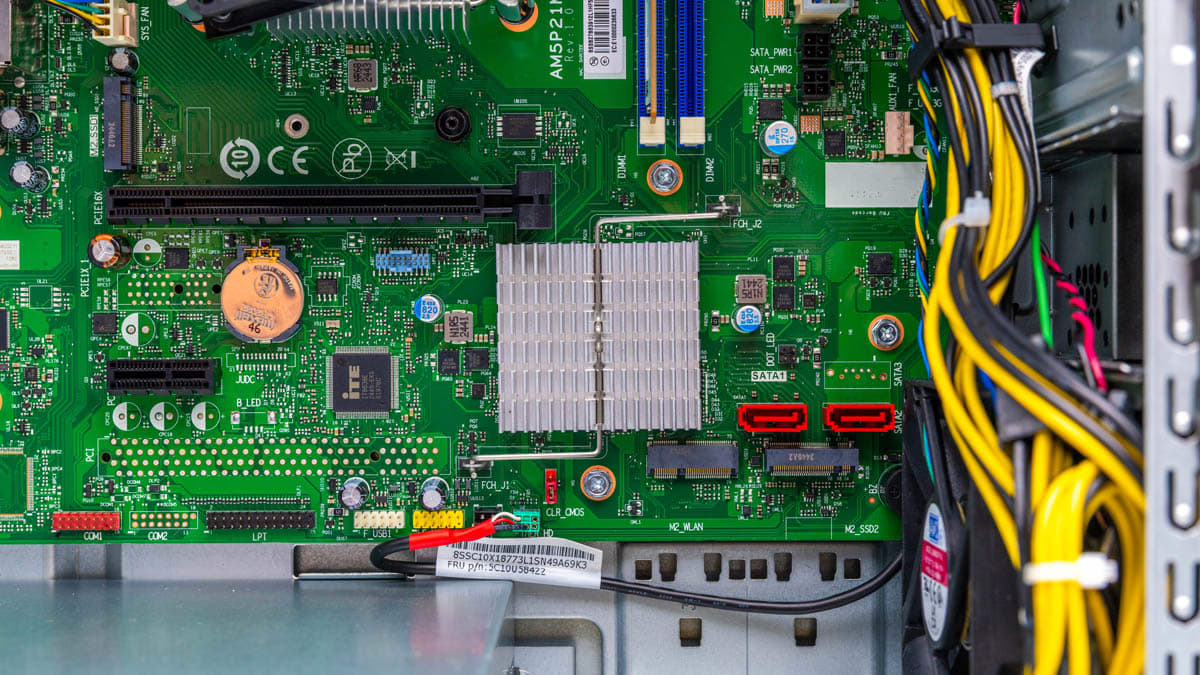

В нижней части платы — слоты PCIe и разъёмы SATA.

Между процессором и слотом PCIe x16 расположен встроенный слот M.2. В ST50 V3 его нет — там используется внешний адаптер Sabrent. Наличие встроенного M.2 в ST45 V3 упрощает установку SSD.

Ниже находятся ещё два слота PCIe: один x16, один x1. В x1 мы установили сетевую карту Syba Dual 2.5GbE, в x16 — карту Sonnet McFiver. Это дало два порта 2.5GbE, один 10Gbase-T, два USB-C и два дополнительных M.2. Возможны и другие конфигурации.

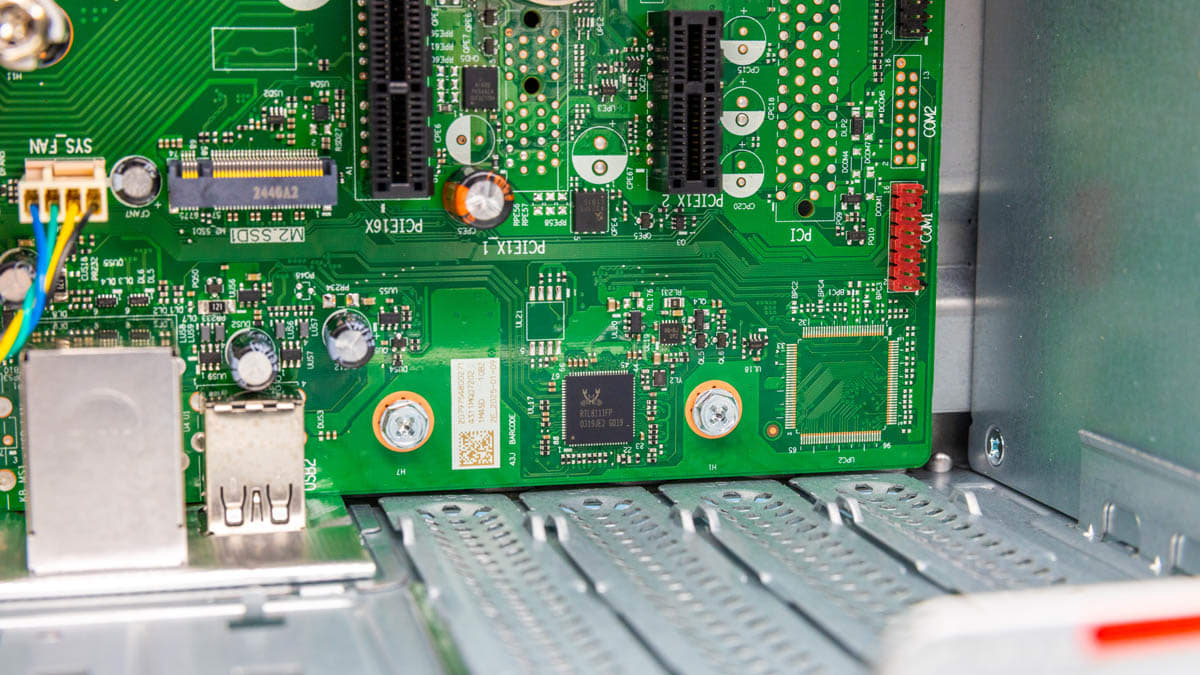

Сетевой контроллер — Realtek RTL8111FP, обеспечивает один гигабитный порт.

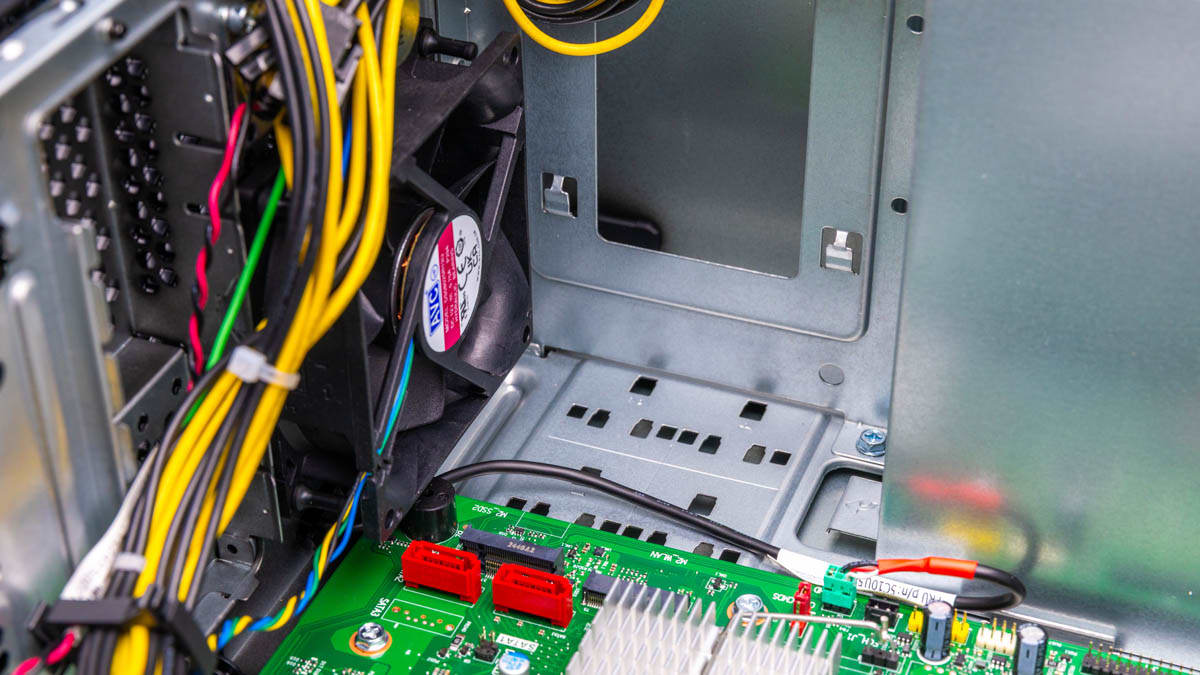

Плата включает два порта SATA. Несмотря на использование 3,5″ дисков в периферийных системах, интерес к SATA снижается — его заменяют быстрые и надёжные SSD M.2.

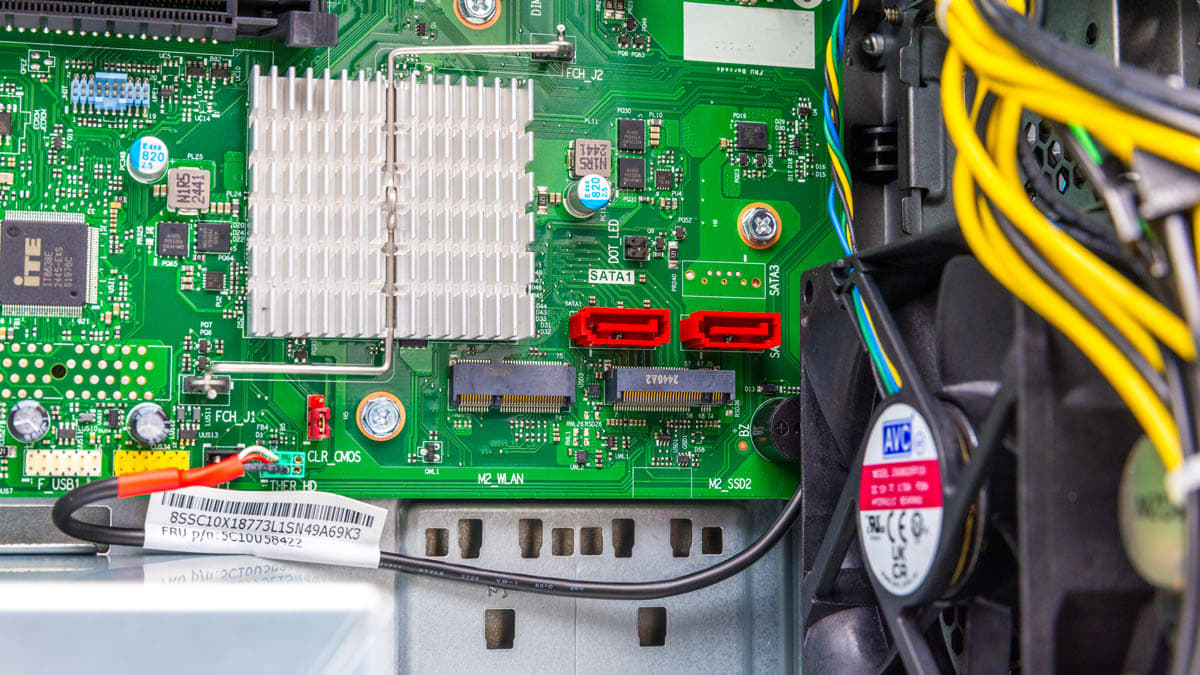

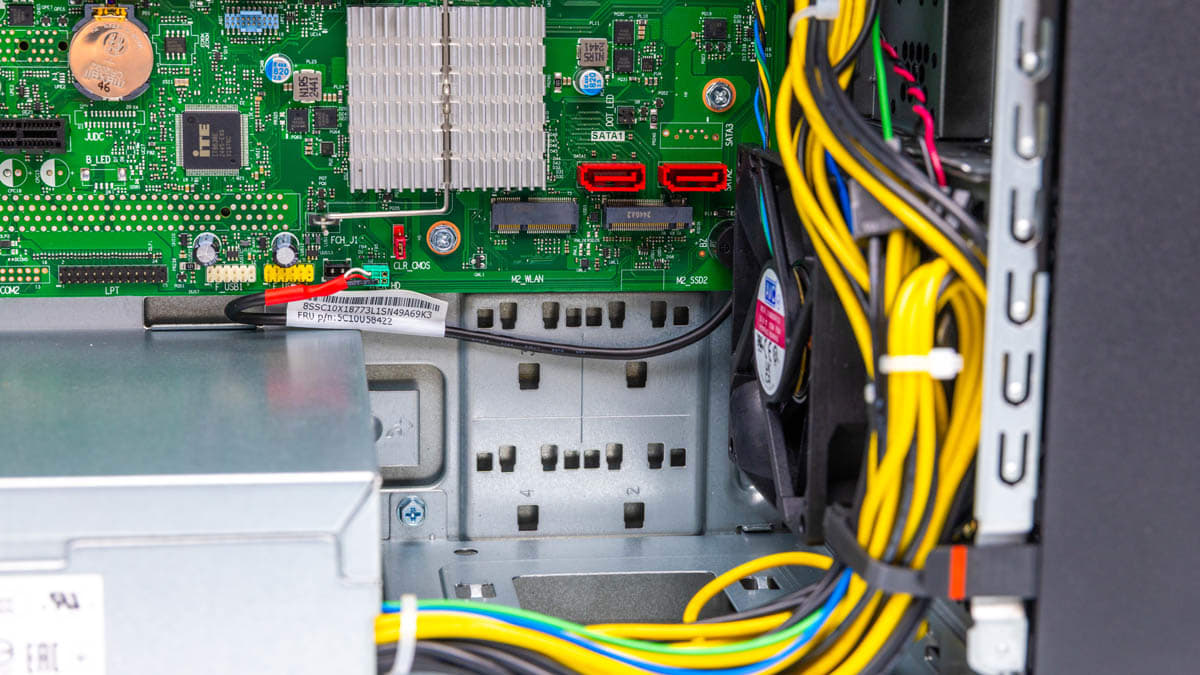

В нижней части платы — второй слот M.2 и разъём под Wi-Fi-карту. Последний не указан в спецификации, но физически присутствует. Слот M.2 указан официально и крепится к корпусу. Если не устанавливать накопитель, плата остаётся без креплений — как на фото. Установка простая. В ST50 V3 встроенных M.2-слотов нет вообще.

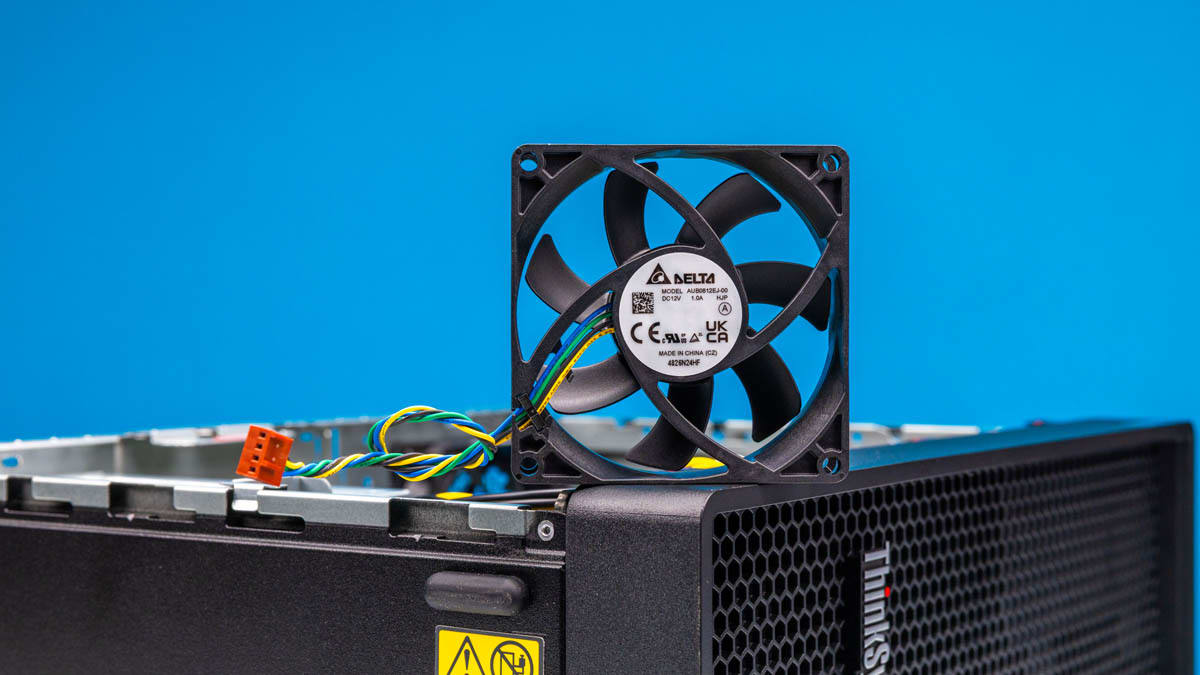

Нижний слот M.2 расположен рядом с передним вентилятором и получает дополнительное охлаждение.

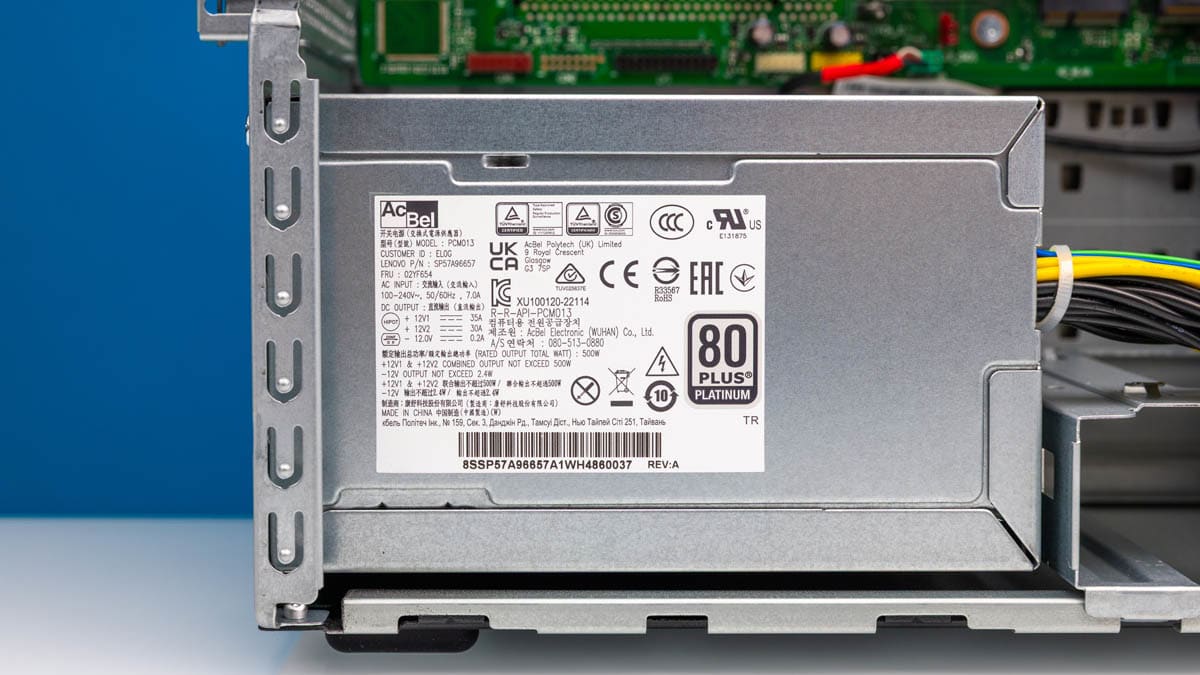

Блок питания несъёмный. Мы выбрали модель на 500 Вт с сертификацией 80Plus Platinum — с запасом под расширение. Для базовой конфигурации достаточно блока на 300 Вт.

Далее — обзор топологии системы.

Блок-схема и топология Lenovo ThinkSystem ST45 V3

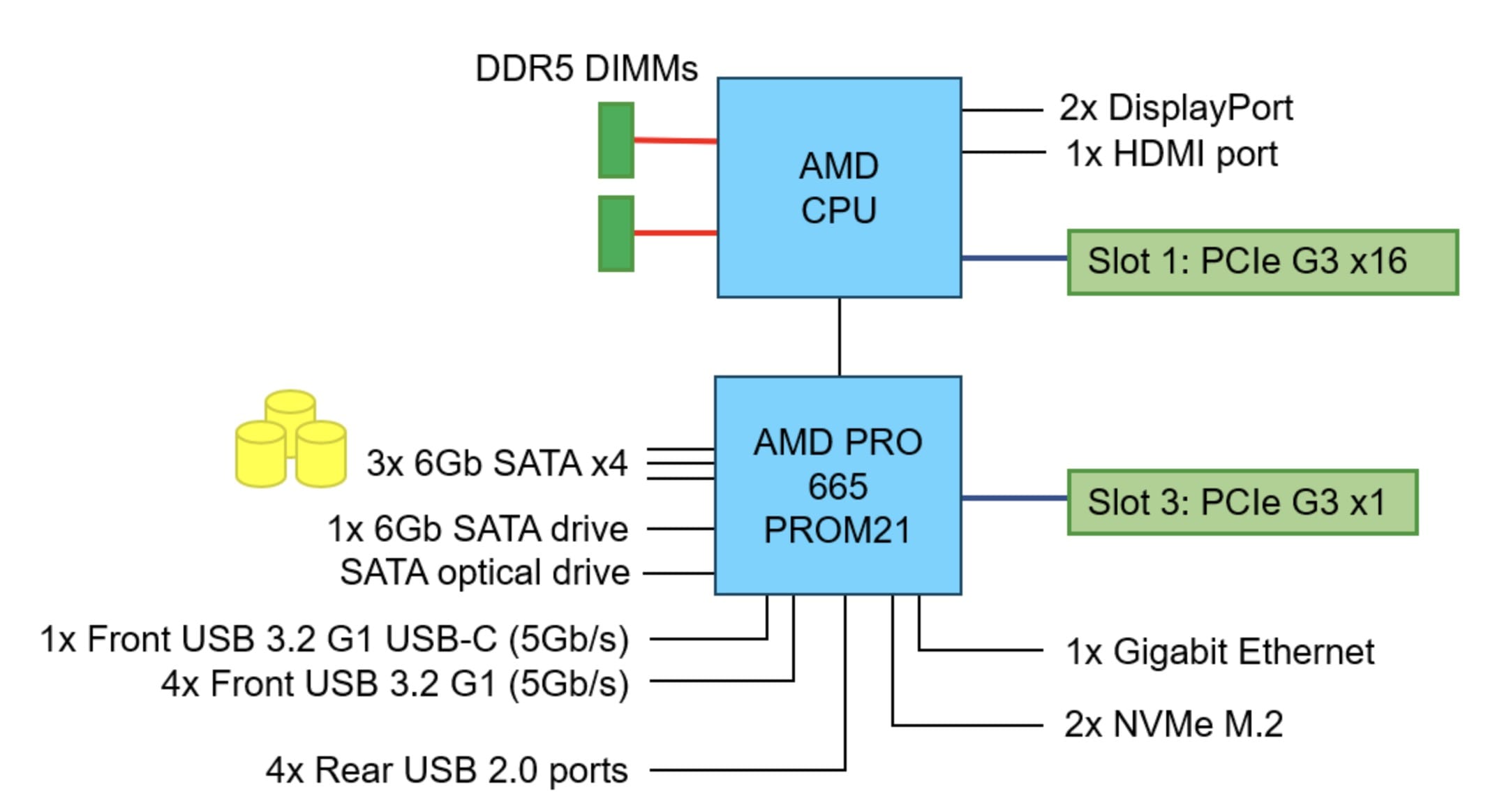

Ниже — официальная блок-схема Lenovo ThinkSystem ST45 V3.

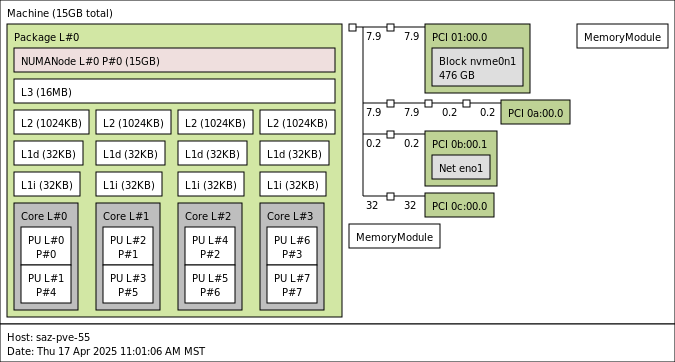

Так выглядела базовая конфигурация: процессор AMD EPYC 4124P, SSD на 512 ГБ и один модуль памяти ECC UDIMM на 16 ГБ.

Конфигурация с увеличенным объёмом памяти — 96 ГБ.

Вариант с 16 ГБ ОЗУ, картой расширения McFiver и дополнительным адаптером 2.5GbE на два порта.

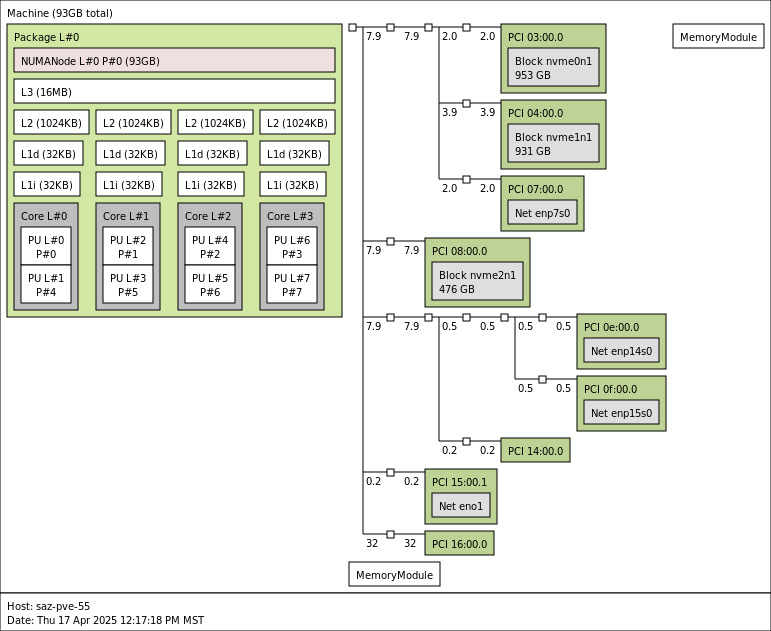

Та же конфигурация, но с 96 ГБ оперативной памяти.

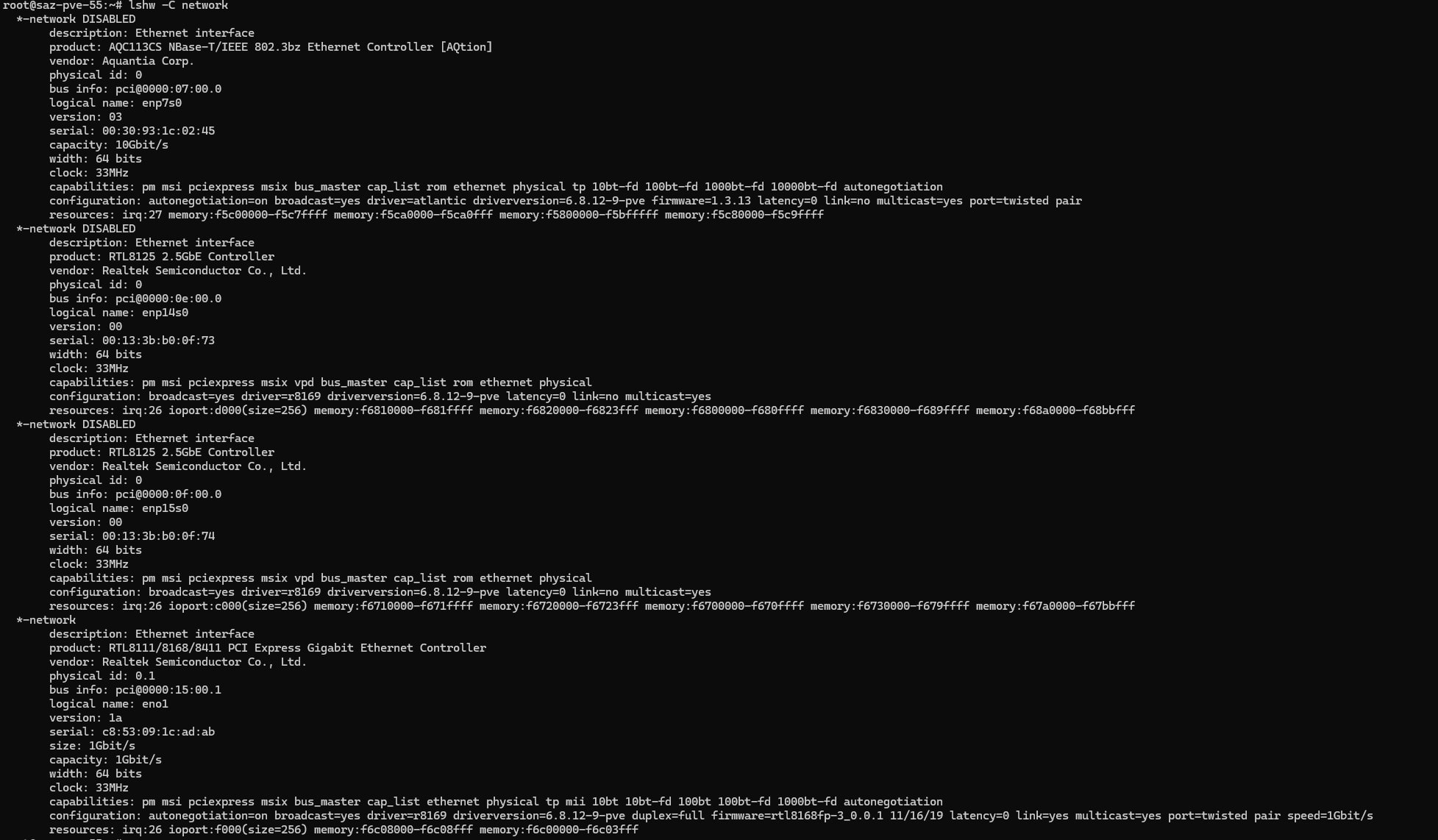

На фото — все четыре сетевых интерфейса, установленных в систему.

В процессе тестирования сервер прошёл несколько этапов модернизации. Базовая конфигурация постепенно дополнялась, и в итоге получилась расширенная система. После установки процессора EPYC 4464P схема PCIe-топологии усложнилась — из-за увеличения числа ядер в три раза по сравнению с базовой моделью.

Далее — анализ производительности.

Производительность Lenovo ThinkSystem ST45 V3

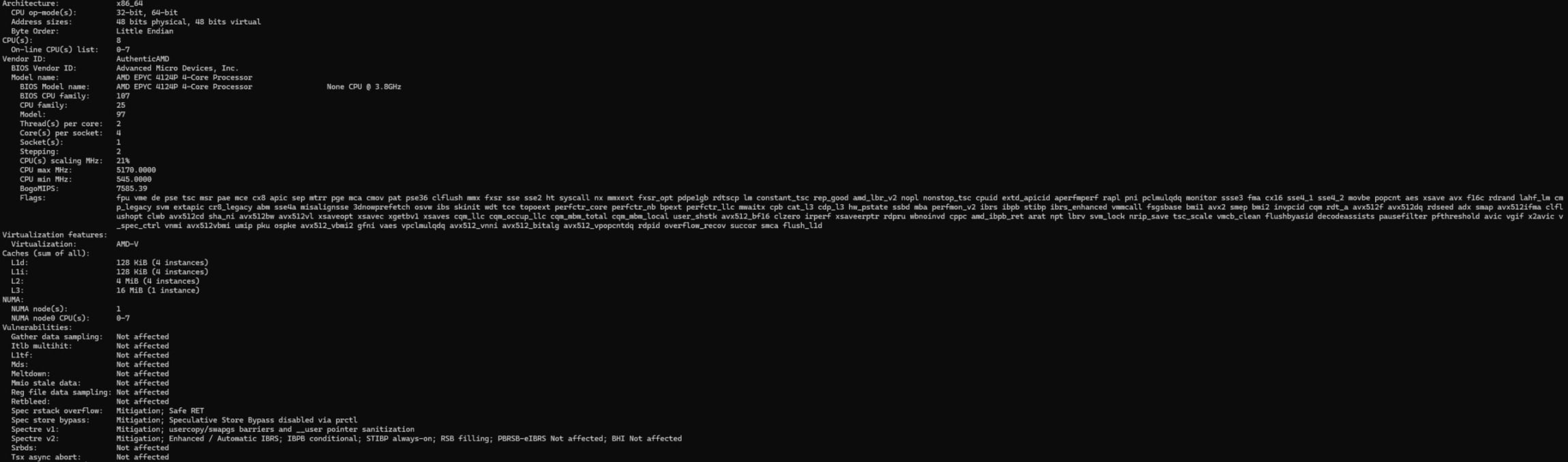

Для тестирования использовались два процессора. В базовой конфигурации — AMD EPYC 4124P (4 ядра, 8 потоков).

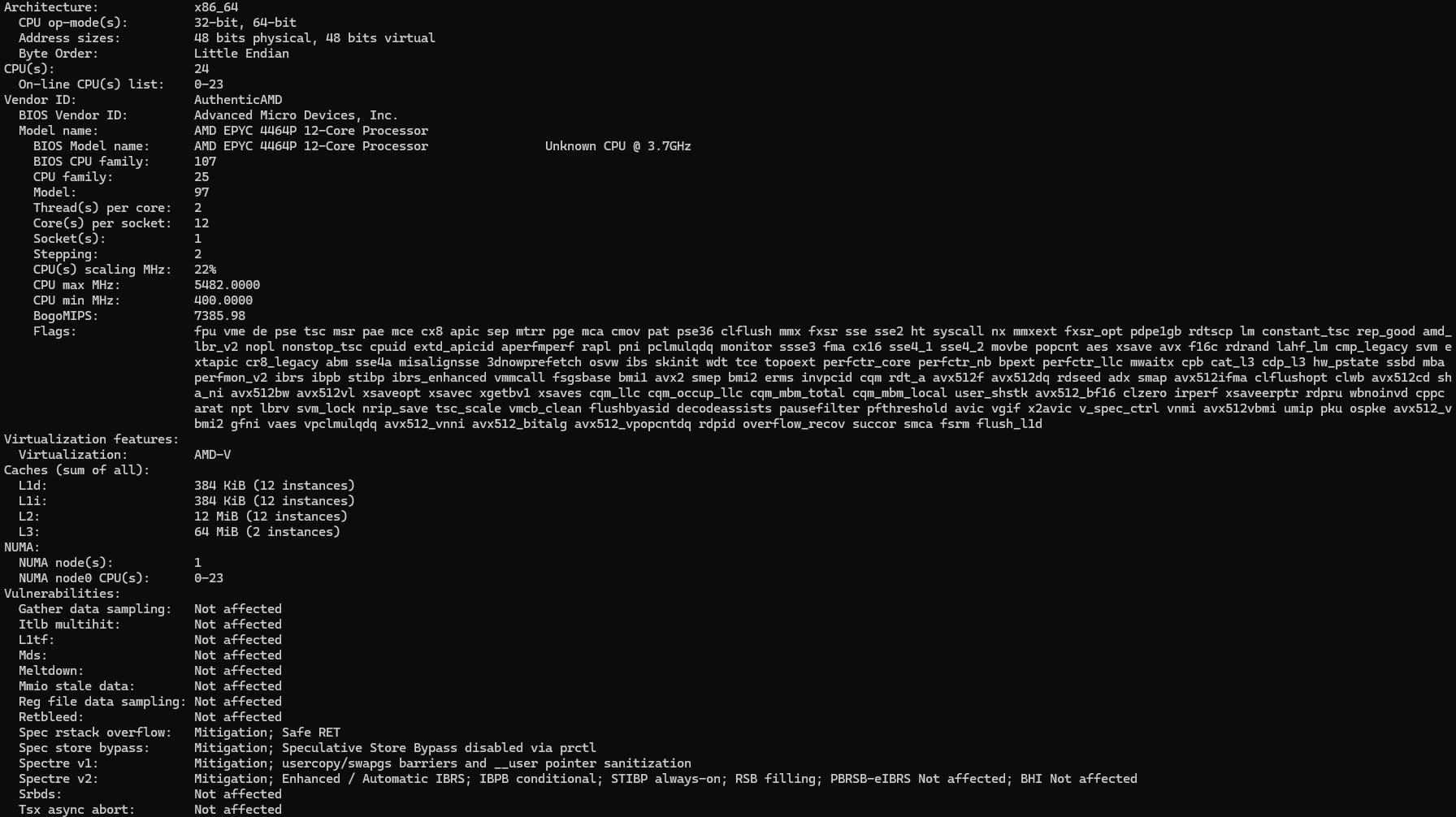

В расширенной — AMD EPYC 4464P (12 ядер, 24 потока).

Сравнение проводилось с аналогичными решениями на базе Intel Xeon в сервере ST50 V3.

Также протестированы максимальные конфигурации: AMD EPYC 4464P и Intel Xeon E-2488.

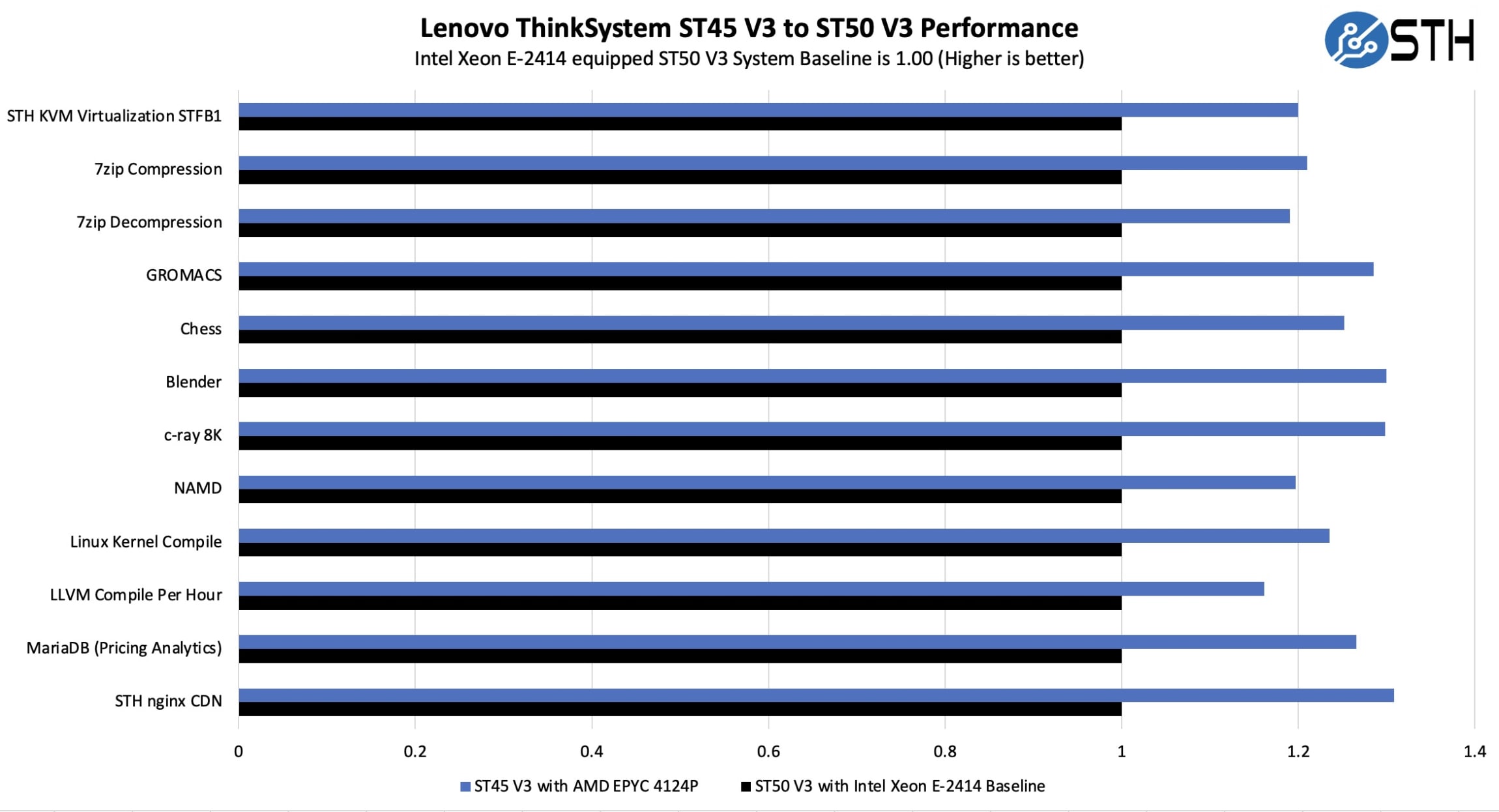

На первом графике видно, что EPYC 4124P выигрывает у Xeon E-2414 за счёт поддержки многопоточности (SMT). У Intel Hyper-Threading в этой модели не активен.

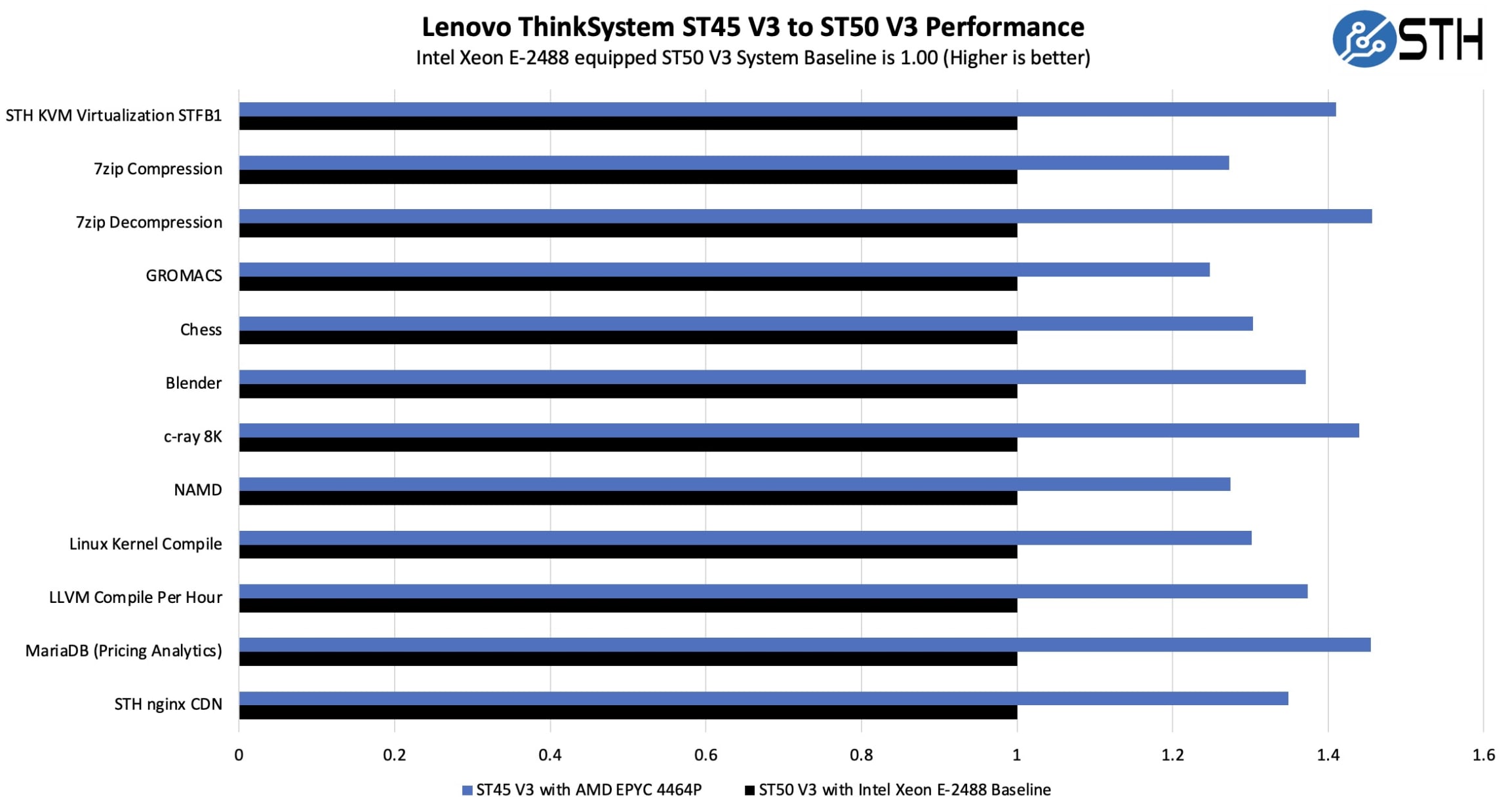

EPYC 4464P демонстрирует более высокую производительность по сравнению с Xeon E-2488 — преимущество обеспечивают большее число ядер и потоков. При этом TDP у Intel выше — 95 Вт против 65 Вт у AMD.

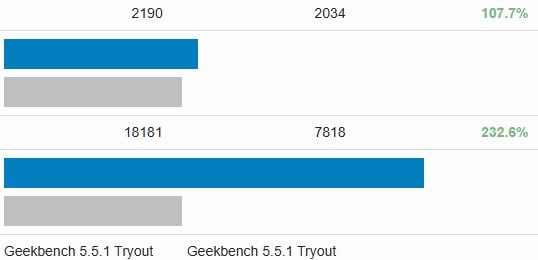

Результаты тестирования в Geekbench 5: сравнение EPYC 4124P и EPYC 4464P. EPYC 4464P показывает уверенный прирост производительности.

В Geekbench 6 наблюдается та же тенденция, хотя этот бенчмарк хуже масштабируется при увеличении числа потоков.

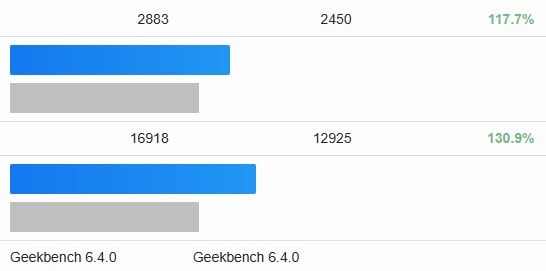

На следующем графике — прямое сравнение AMD EPYC 4464P и Intel Xeon E-2488 в Geekbench 6. EPYC уверенно лидирует.

Производительность — важный, но не единственный параметр. Далее — энергопотребление и уровень шума.

Потребляемая мощность

Сервер был оснащён блоком питания на 500 Вт с сертификатом 80Plus Platinum. Однако фактическое энергопотребление оказалось значительно ниже — даже базовый блок на 300 Вт справился бы без ограничений.

В конфигурации с процессором AMD EPYC 4124P система потребляла в режиме простоя 12–15 Вт. Для сравнения, сервер ST50 V3 с Xeon E-2414 потреблял 22–25 Вт. Под полной нагрузкой ST45 V3 потреблял 88–91 Вт, а ST50 V3 — около 70–72 Вт.

Несмотря на более низкий TDP у Xeon E-2414 (55 Вт), отсутствие BMC-контроллера XClarity и более эффективная архитектура AMD позволили ST45 V3 работать экономичнее в простое. Под нагрузкой сервер с AMD потреблял больше, но обеспечивал заметно лучшую производительность.

После перехода на EPYC 4464P и Xeon E-2488 энергопотребление в простое сравнялось. Под нагрузкой система с Intel потребляла примерно на 15 Вт меньше, но проигрывала в производительности. Это подчёркивает необходимость обновления линейки Intel Xeon E.

Уровень шума ST45 V3 оказался низким. В режиме простоя сервер не превышал фоновой уровень студии (около 34 дБА). Под нагрузкой шум увеличивался до 36–42 дБА (замеры с расстояния 1 метр). Для серверного оборудования это хороший результат.

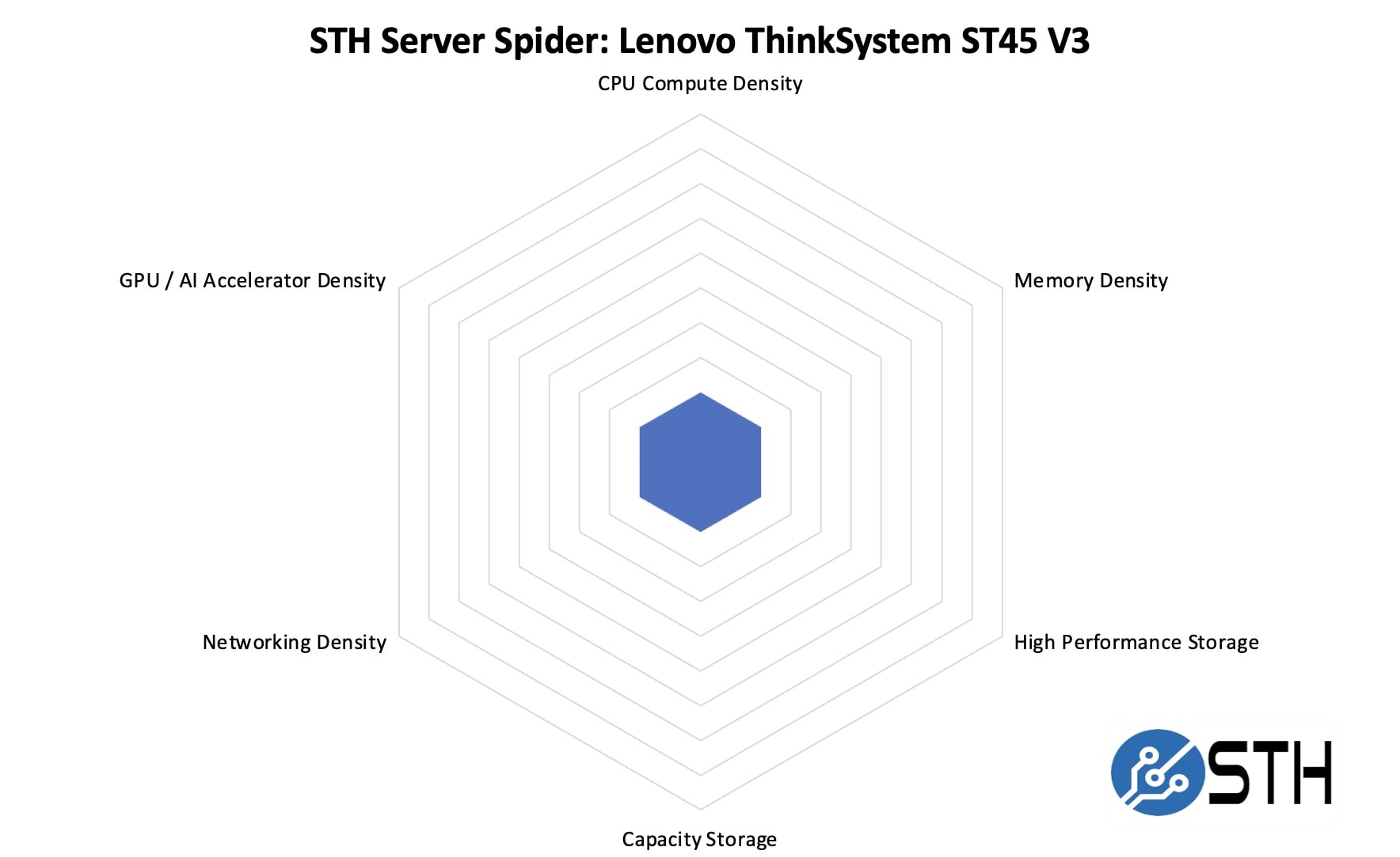

STH Server Spider: Lenovo ThinkSystem ST45 V3

Инструмент STH Server Spider был запущен во второй половине 2018 года. Он отображает характеристики сервера в виде диаграммы и позволяет быстро оценить, насколько система подходит для определённых задач.

При просмотре базы данных STH мы не нашли диаграмму, точно соответствующую конфигурации ThinkSystem ST45 V3. Башенные серверы обычно уступают стоечным по плотности компонентов, но даже с этим ограничением ST45 V3 показывает сбалансированные характеристики.

Установить 192-ядерный процессор серии AMD EPYC 9005 в эту систему нельзя, но 12-ядерный EPYC 4464P уже превосходит максимальные 8 ядер, доступные в линейке Intel Xeon E. Также сервер поддерживает установку нескольких M.2 NVMe SSD, дополнительной сетевой карты и двух накопителей 3,5″.

Система позволяет гибко настраивать конфигурацию под конкретные задачи.

Основные выводы

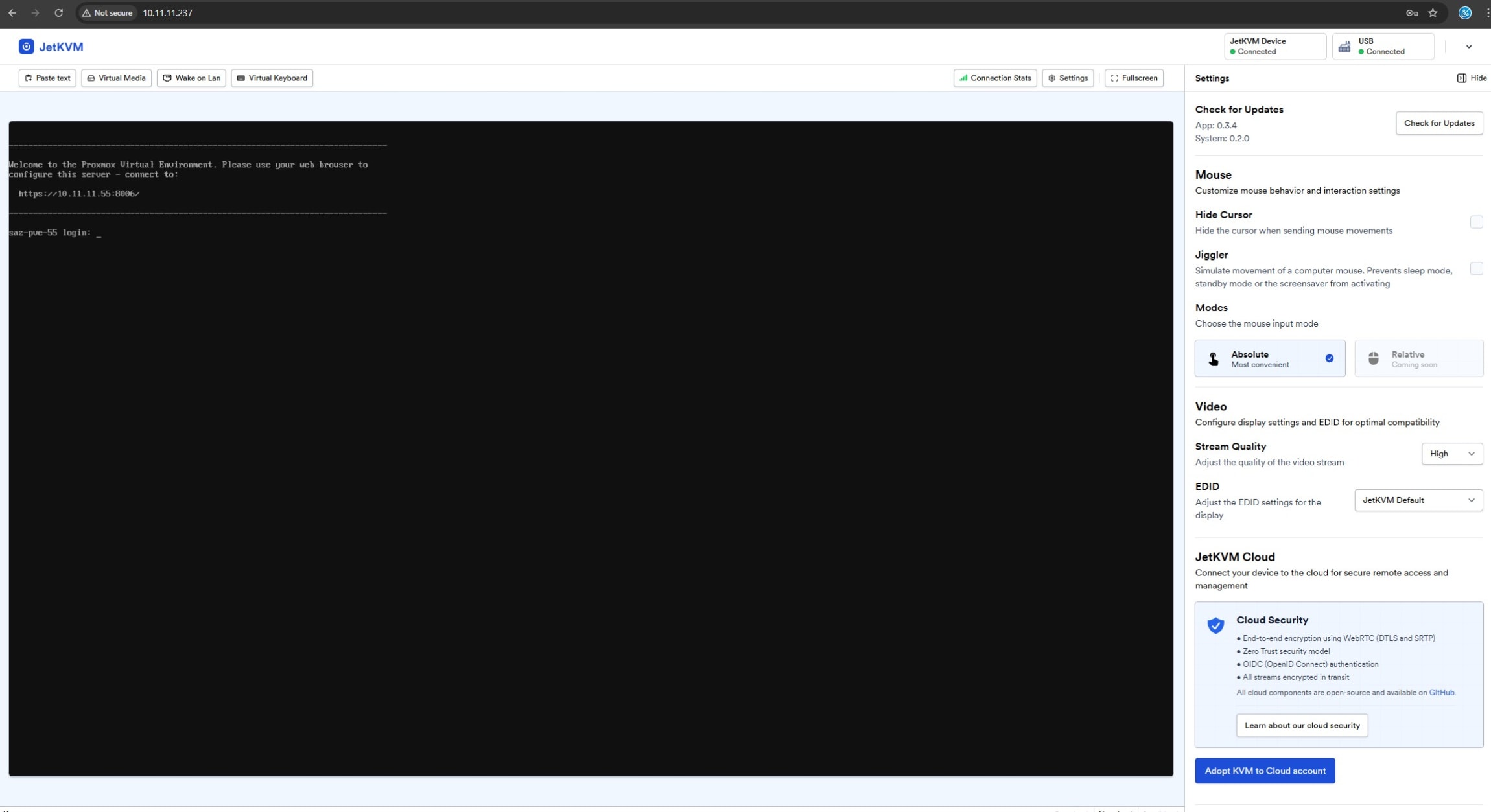

В обзоре рассмотрены разные варианты настройки сервера. Одно из ключевых требований — удалённое управление. Для этой цели использовался комплект JetKVM стоимостью $69. Он легко подключился к серверу ST45 V3 через HDMI и позволил быстро организовать дистанционный доступ. Также доступны и другие недорогие внешние решения.

Сервер был протестирован с 96 ГБ ECC-памяти, хотя официально поддерживаются только 64 ГБ. Установлены: двухпортовый адаптер 2.5GbE, карта расширения с двумя слотами M.2, портом 10Gbase-T и двумя USB Type-C (до 10 Гбит/с). В результате сервер стал гибкой платформой для малого бизнеса — особенно благодаря трём видеовыходам.

При этом остаются потенциальные улучшения. Например, встроенный контроллер BMC и четыре слота для DDR5 позволили бы ST45 V3 полностью соответствовать возможностям ST50 V3. Это особенно актуально, учитывая, что процессоры AMD EPYC 4004 превосходят Intel Xeon E-2400 и даже Xeon 6300. Если бы Lenovo реализовала поддержку XClarity и расширила конфигурацию памяти, ST45 V3 стал бы более конкурентоспособным. В текущей ситуации выбор между моделями зависит от задач и требований к удалённому управлению и масштабируемости.

Заключение

Lenovo ThinkSystem ST45 V3 — это башенный сервер начального уровня, не предназначенный для установки в стойки или работы с графическими ускорителями. Его основная сфера применения — периферийные задачи и малый бизнес. После расширения базовой конфигурации сервер превратился в компактную и производительную систему. Благодаря низкому уровню шума его можно разместить даже рядом с рабочим местом.

ST45 V3 — это не просто более мощная альтернатива ST50 V3. Мы также тестируем HPE MicroServer Gen11 и задаёмся вопросом: почему HPE не использует платформу AMD в этом сегменте, несмотря на очевидное преимущество в производительности? Процессоры AMD EPYC 4000 сегодня предлагают значительные возможности для серверов начального уровня. Есть основания полагать, что они займут более заметное место в новых моделях от ведущих производителей.

ThinkSystem ST45 V3 — компактный, энергоэффективный и хорошо масштабируемый сервер для малого и среднего бизнеса. Он обеспечивает заметный рост производительности и функциональности в сегменте башенных решений.
