Обзор Supermicro H13SAE-MF

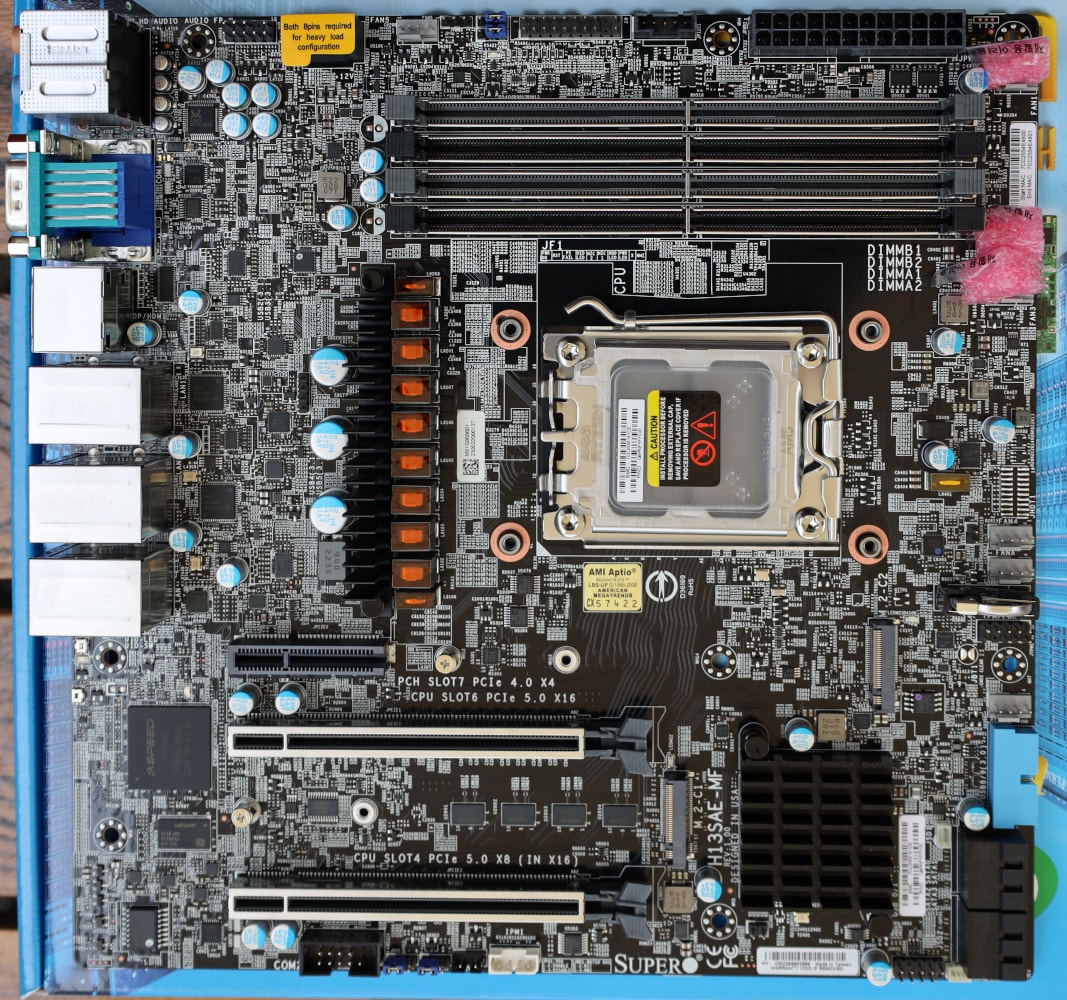

Supermicro H13SAE-MF — материнская плата формата mATX (9,6 × 9,6 дюйма), построенная на чипсете AMD B650.

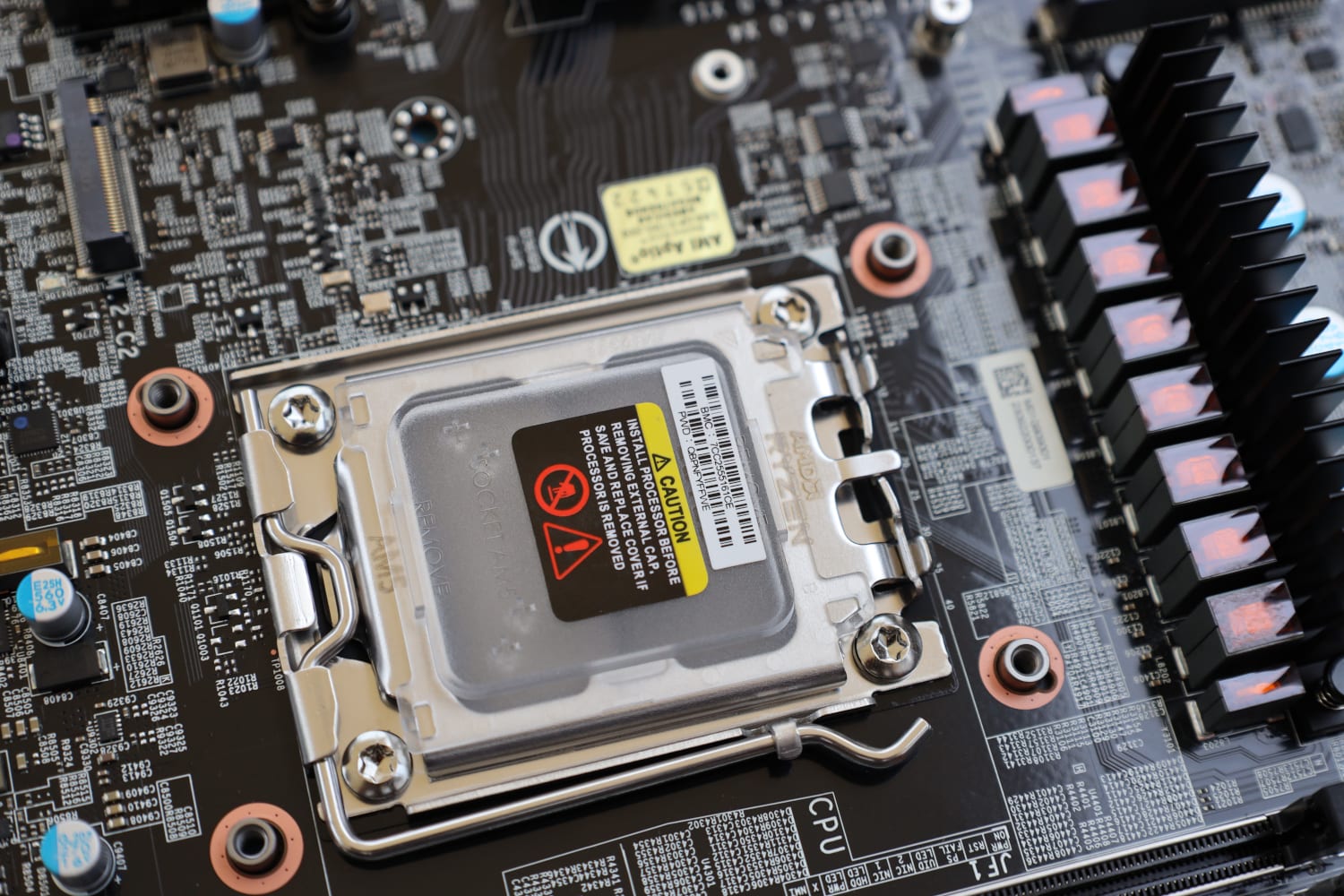

Одно из ключевых отличий от потребительских mATX-плат на сокете AM5 — поворот сокета и слотов памяти на 90°. Это решение оптимизирует плату под фронтально-тыльный воздушный поток в стоечном сервере. Все компоненты расположены с учётом направленного охлаждения.

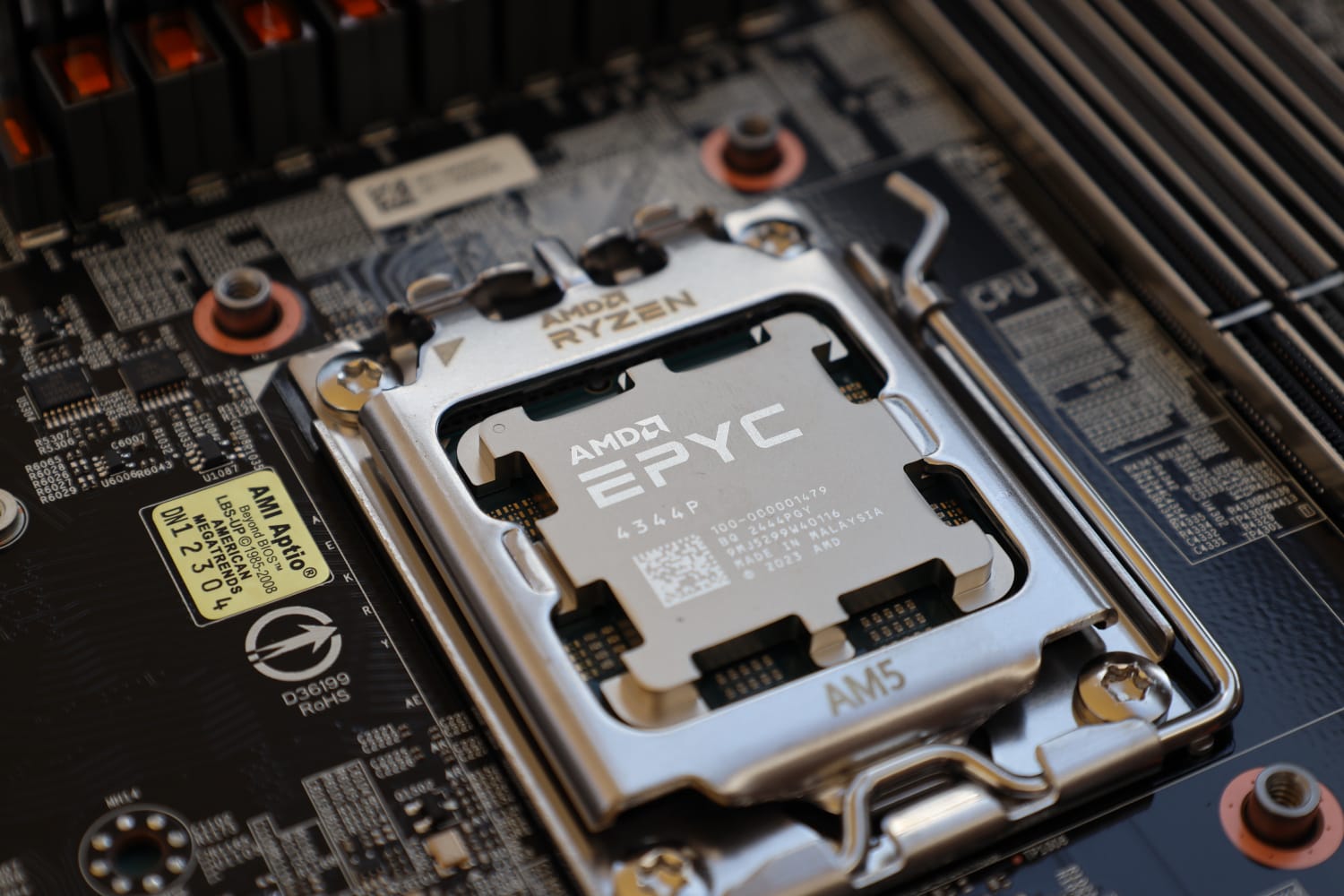

Процессорный разъём — AM5. Поддерживаются все линейки AMD для этого сокета: Ryzen 7000, 8000, 9000, а также EPYC 4004 (до 170 Вт TDP). В практике использовались как Ryzen 7000, так и EPYC 4004 — без проблем.

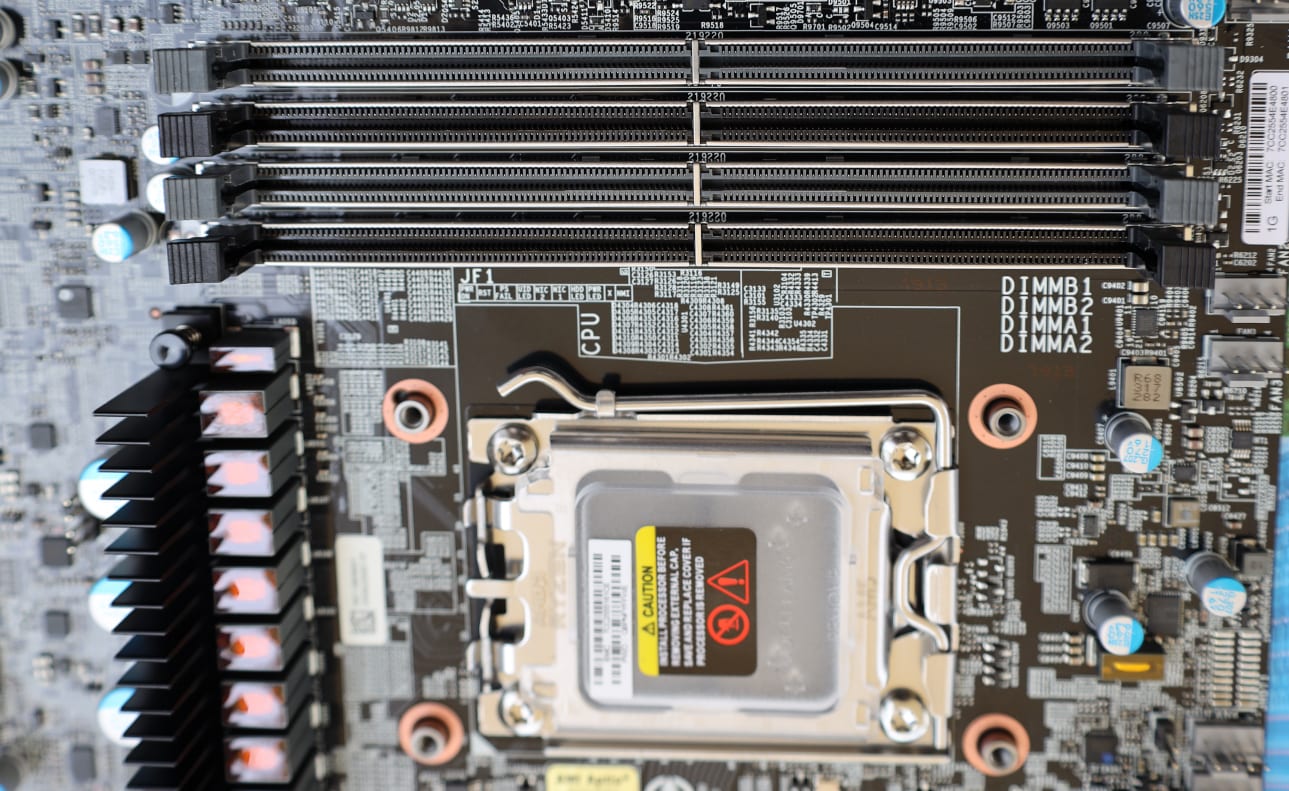

Плата поддерживает до 4 модулей DDR5-5200 UDIMM, объёмом до 192 ГБ, как с ECC, так и без. Уже доступны модули DDR5 по 64 ГБ — возможно, они совместимы, но это пока не проверено.

PCIe-подключение реализовано гибко:

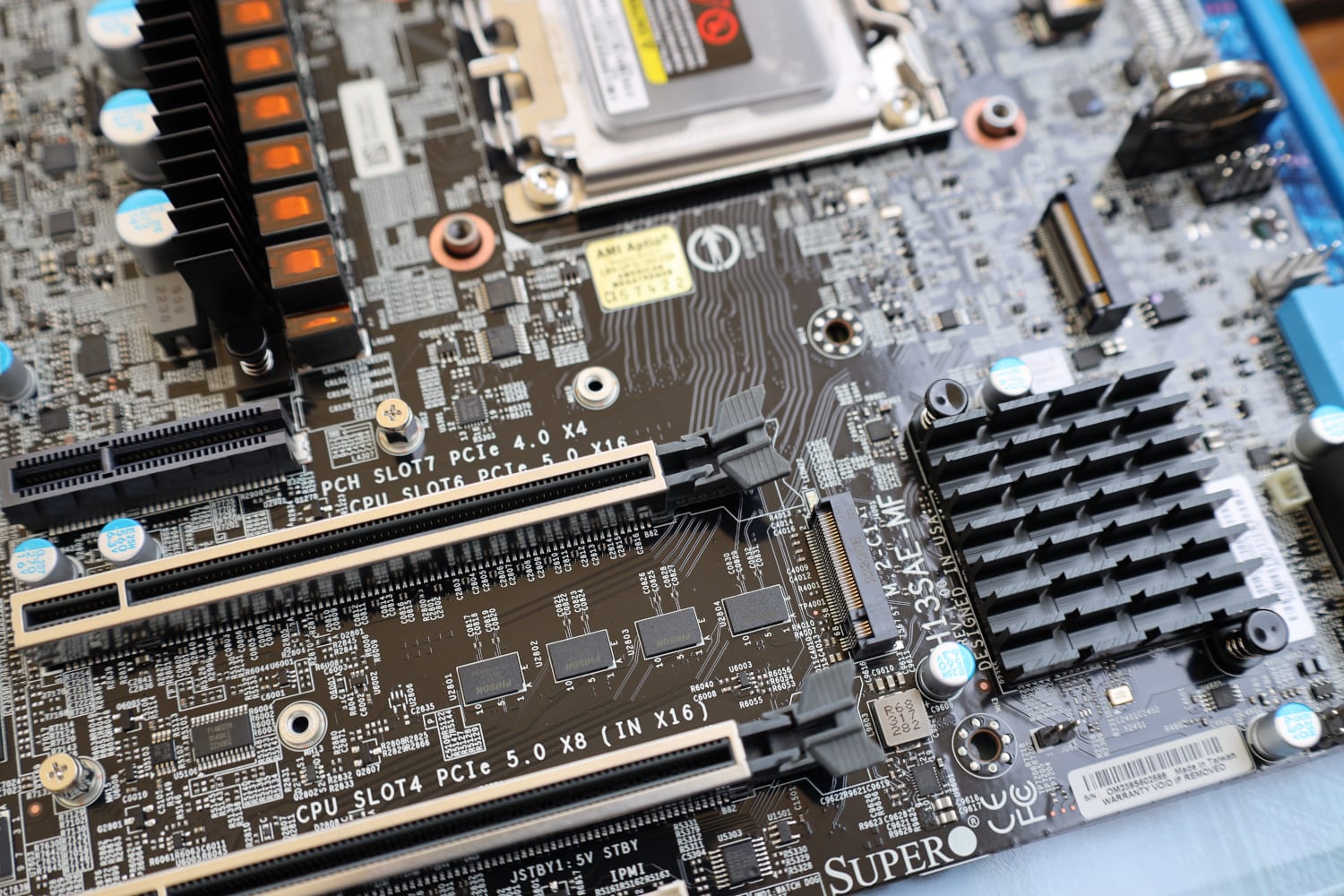

• два слота PCIe Gen5 x16, работающих в режиме x16/x0 или x8/x8 — напрямую от процессора;
• один верхний слот PCIe Gen4 x4, управляется чипсетом.

Для накопителей — два M.2 PCIe Gen5 x4, также напрямую от процессора.

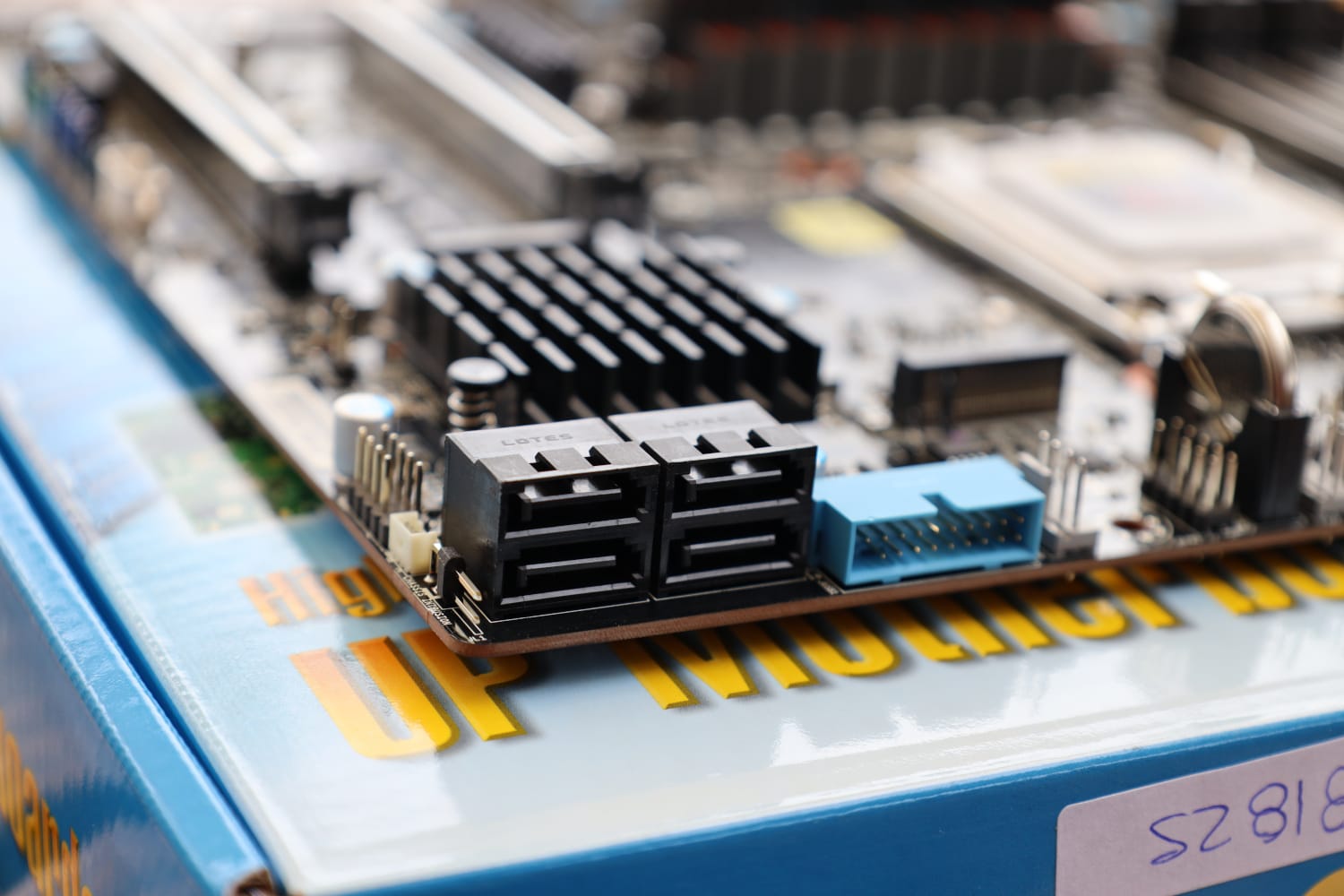

Дополнительно предусмотрены 4 порта SATA. Однако питание на них не подаётся, поэтому SATA DOM напрямую не поддерживается — только через дополнительное питание.

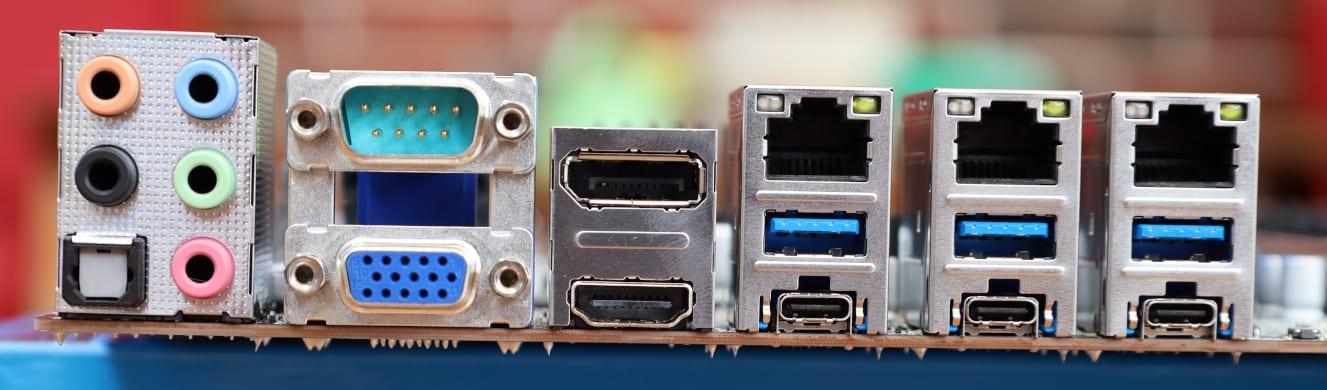

Задняя панель ввода-вывода — ближе к рабочей станции, чем к серверу. Основные элементы:

• VGA — подключён к видеовыходу BMC;
• DisplayPort и HDMI — работают через встроенное графическое ядро CPU;
• аудиоразъёмы — для использования в рабочих станциях;
• шесть USB-портов: три Type-A (до 10 Гбит/с) и три Type-C (один — до 20 Гбит/с);
• COM-порт и три сетевых интерфейса: два Intel i210 1GbE для основной системы и один выделенный порт для BMC.

Далее — блочная схема платы.

Блок-схема Supermicro H13SAE-MF

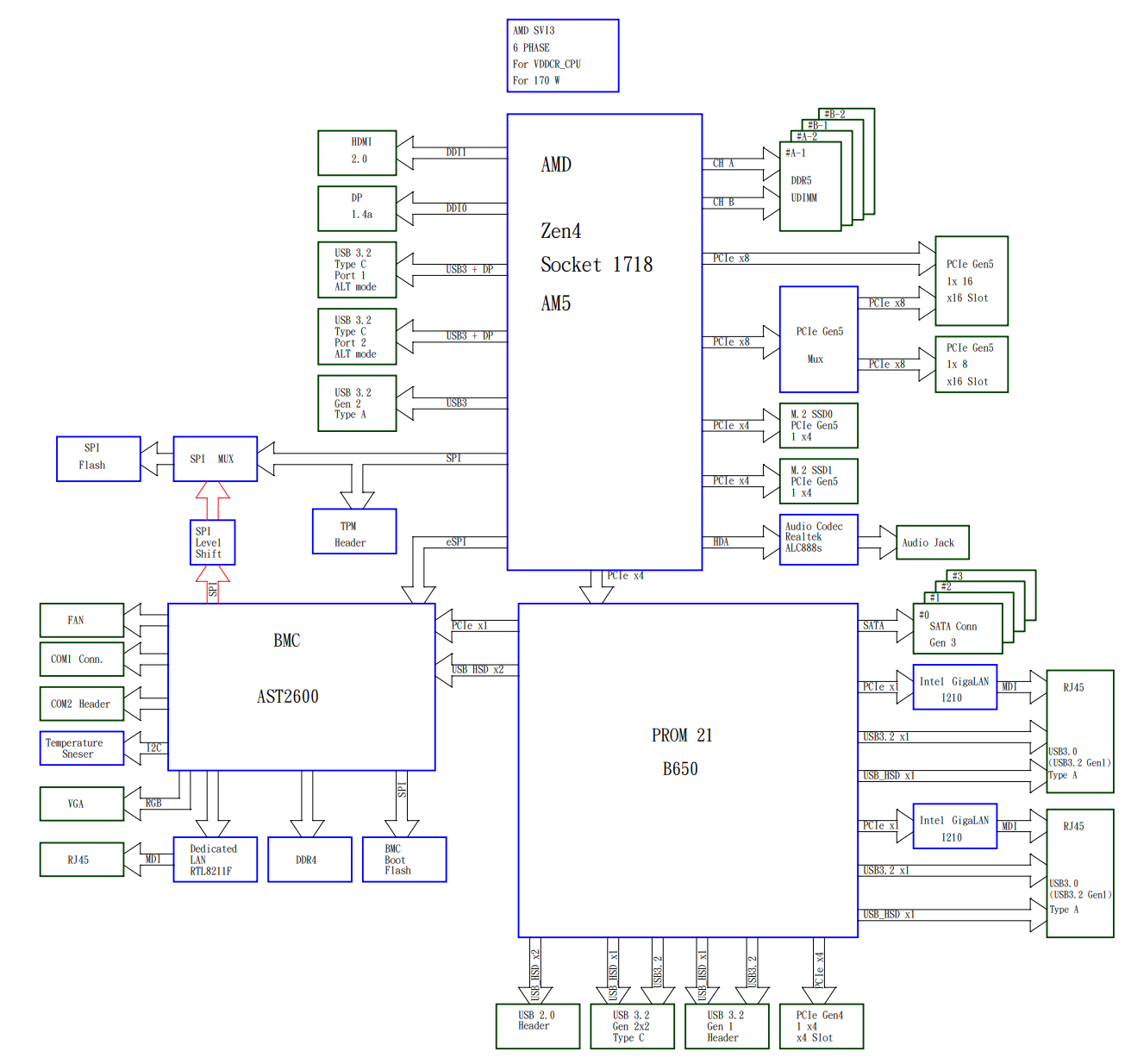

Supermicro предоставила блочную схему платы H13SAE-MF.

Схема показывает множество соединений, но общая компоновка сбалансирована. Как и во всех системах на AM5, процессор соединяется с чипсетом по шине PCIe Gen4 x4. У чипсета B650 — широкие возможности подключения. В теории это может привести к перегрузке, особенно если одновременно использовать порт Type-C (20 Гбит/с) и слот PCIe x4. В таких случаях возможен выход на предел пропускной способности канала между CPU и чипсетом. В остальном, большинство высокоскоростных подключений — напрямую к процессору, что снижает риск узких мест.

Далее рассмотрим систему управления.

Управление Supermicro H13SAE-MF

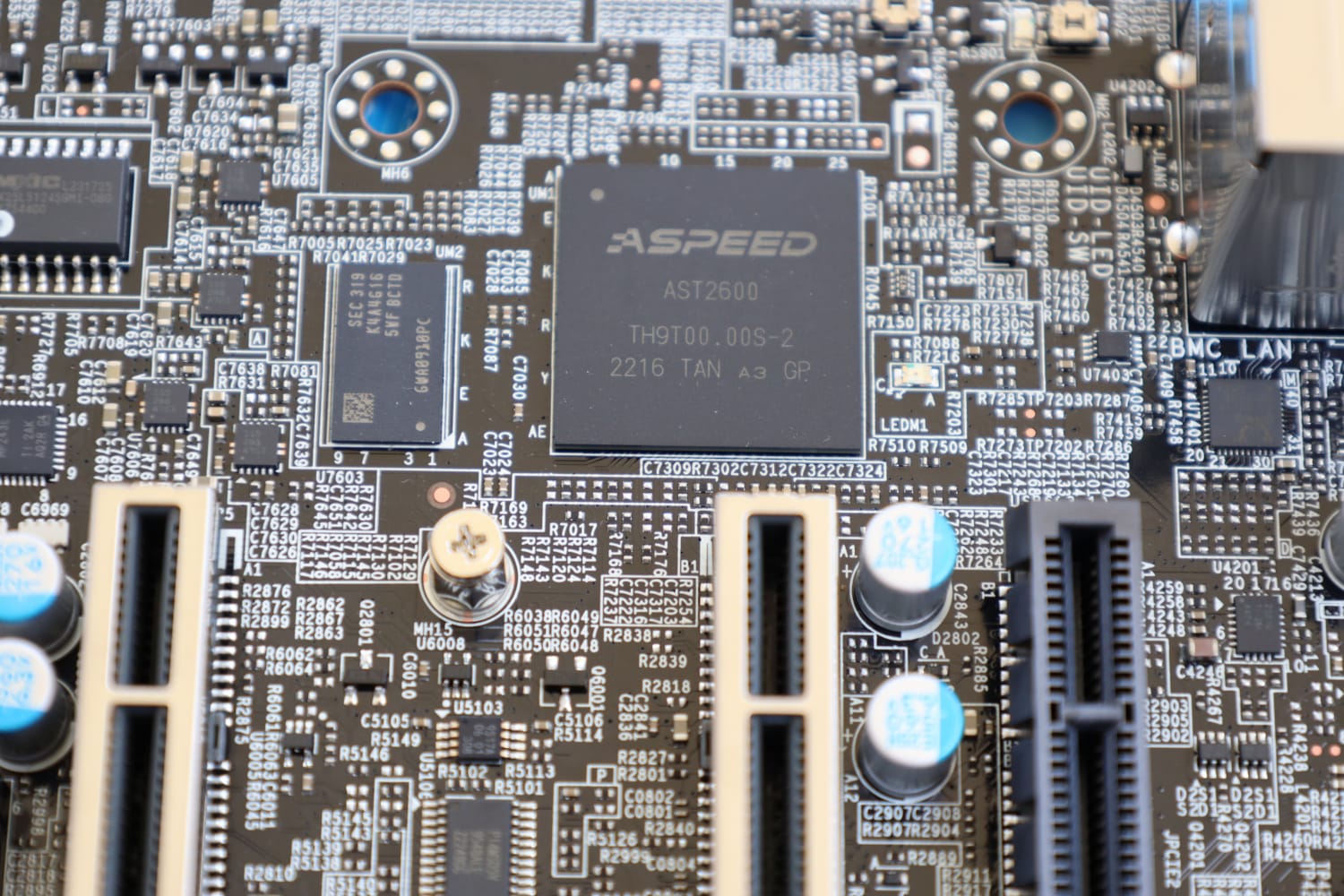

На плате H13SAE-MF используется стандартный BMC-контроллер ASPEED AST2600.

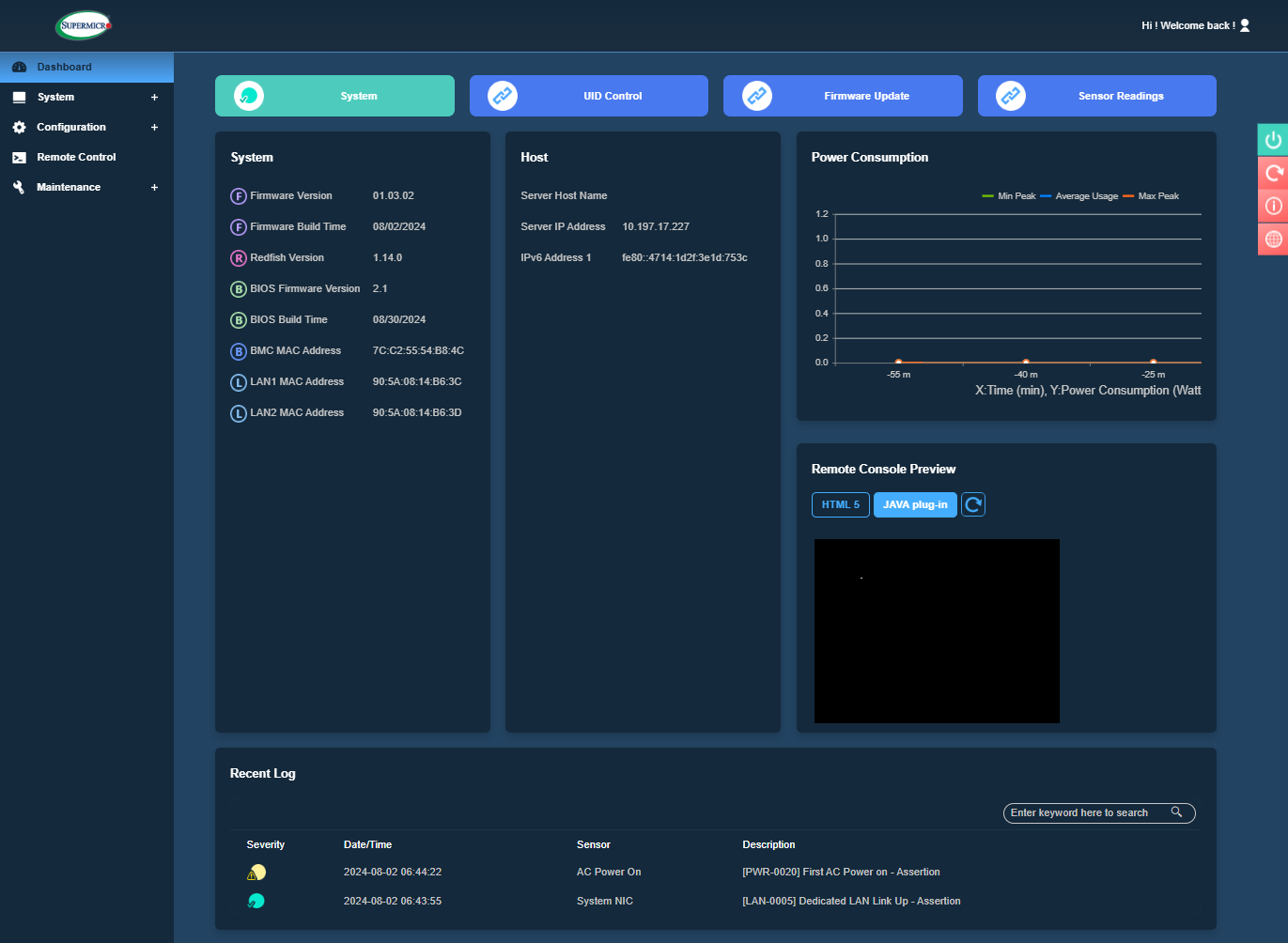

Интерфейс IPMI от Supermicro хорошо знаком тем, кто уже работал с их решениями. Главное — он стабилен и надёжен: поддерживает полноценное внеполосное управление, включая HTML5 iKVM и виртуальные носители.

Так как это новая платформа, здесь применяется рандомизированный пароль доступа — актуальный подход с точки зрения безопасности.

Вместо традиционного раздела с тестами производительности (она у платы на уровне других решений для EPYC 4004) я поделюсь практическими замечаниями — H13SAE-MF использовалась в большом количестве реальных сборок.

Примечания по установке Supermicro H13SAE-MF

Одна из особенностей платы — поворот сокета процессора и слотов памяти на 90° по сравнению с большинством настольных плат AM5.

Если вы планируете устанавливать H13SAE-MF в корпус формата ATX или mATX, учтите изменение ориентации сокета. Односекционные и двухсекционные башенные кулеры подойдут, но их воздушный поток будет направлен вертикально. В моей практике это не вызывало проблем, но если ориентация важна, стоит рассмотреть кулеры вроде Dynatron A47, разработанные под такую компоновку.

Также важно обеспечить хороший общий воздушный поток в корпусе. Радиатор системы питания вокруг сокета компактный, и при установке процессора с TDP 170 Вт потребуется эффективное охлаждение для стабильной работы.

Тестирование серверной ОС на Supermicro H13SAE-MF

У Supermicro есть официальный список поддерживаемых операционных систем для платы H13SAE-MF. Он различается в зависимости от того, используется ли процессор Ryzen или EPYC.

Однако на практике я устанавливал на эту плату ряд ОС, не указанных в списке, включая Windows Server 2025 и VMware ESXi 8.0 — без каких-либо проблем. По моему опыту, любая современная ОС, совместимая с настольной платформой Ryzen, работает на H13SAE-MF стабильно, независимо от выбранного процессора.

Проверенные мной системы:

• Windows 10 22H2
• Windows 11 24H2
• Windows Server 2022 / 2025
• VMware ESXi 8.0
• Ubuntu 22.04 / 24.04
• CentOS Stream 10

Многие из этих ОС применялись в проектах для клиентов — в том числе в продакшене.

Заключение

Постоянные читатели знают, что я давно слежу за применением настольных процессоров AMD в серверах — начиная с обзора ASRock Rack X470D4U пять лет назад. Тогда это был обычный Ryzen на нестандартной плате с BMC, установленным как бы «впридачу». Использование Ryzen в сервере казалось экспериментом, не до конца оттестированным решением одного производителя.

С тех пор прошло пять лет — и многое изменилось. Supermicro H13SAE-MF — зрелая и надёжная платформа, а с появлением серии EPYC 4000 архитектура AM5 получила серьёзную поддержку в серверной экосистеме. Скромный старт с плат ASRock Rack остался позади.

Плата H13SAE-MF — по-настоящему надёжное решение. За последние полтора года я внедрял её в различных проектах, и ни одна из этих систем не вызвала проблем.

Конечно, у AM5 есть ограничения: количество PCIe-линий, ядер и объём памяти — физически ограничены архитектурой. Ни одна плата, даже такая функциональная, как H13SAE-MF, не изменит этих рамок. Но если ваши задачи укладываются в эти параметры — H13SAE-MF и другие решения на AM5 уже не выглядят как компромисс. Это полноценные инструменты, которые стоит учитывать при выборе серверной платформы.
