Внешний обзор Supermicro AS-2115HV-TNRT

Это универсальная система, но корпус хорошо знаком. При высоте 2U и длине 806,2 мм (31,74 дюйма) используется стандартный корпус Supermicro формата 2U.

Когда говорим, что корпус нам знаком, имеем в виду, например, Supermicro SYS-222H-TN, который мы уже обозревали. Он использует тот же базовый корпус.

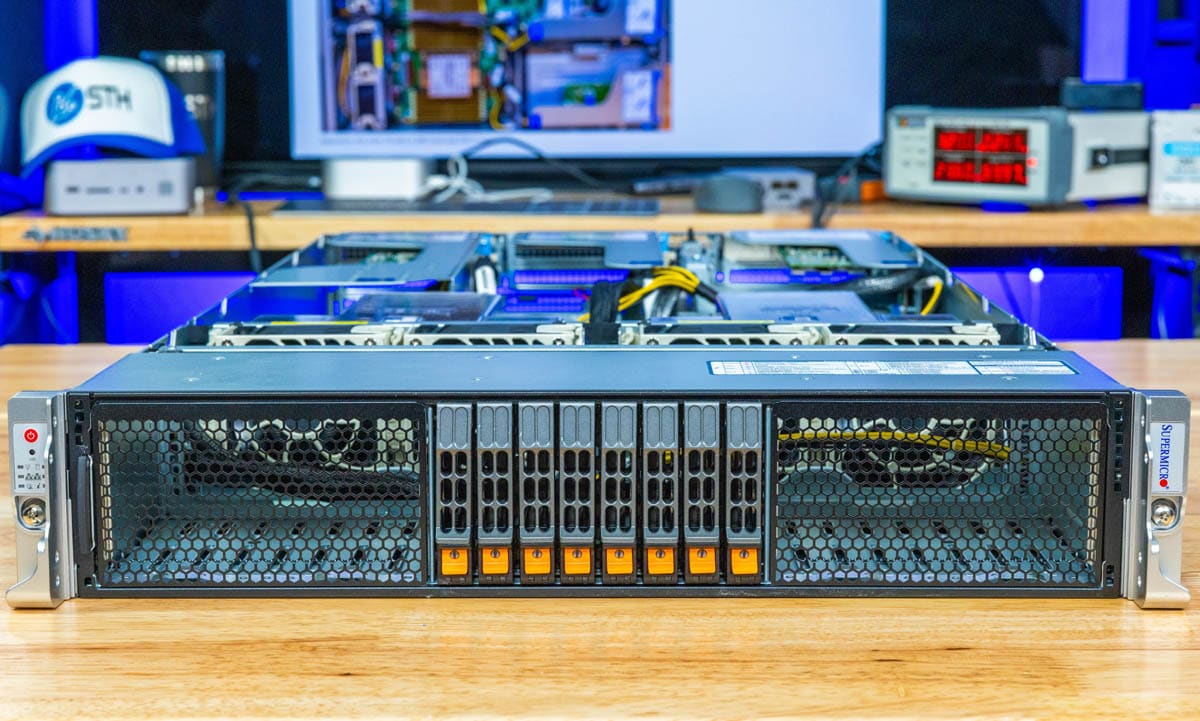

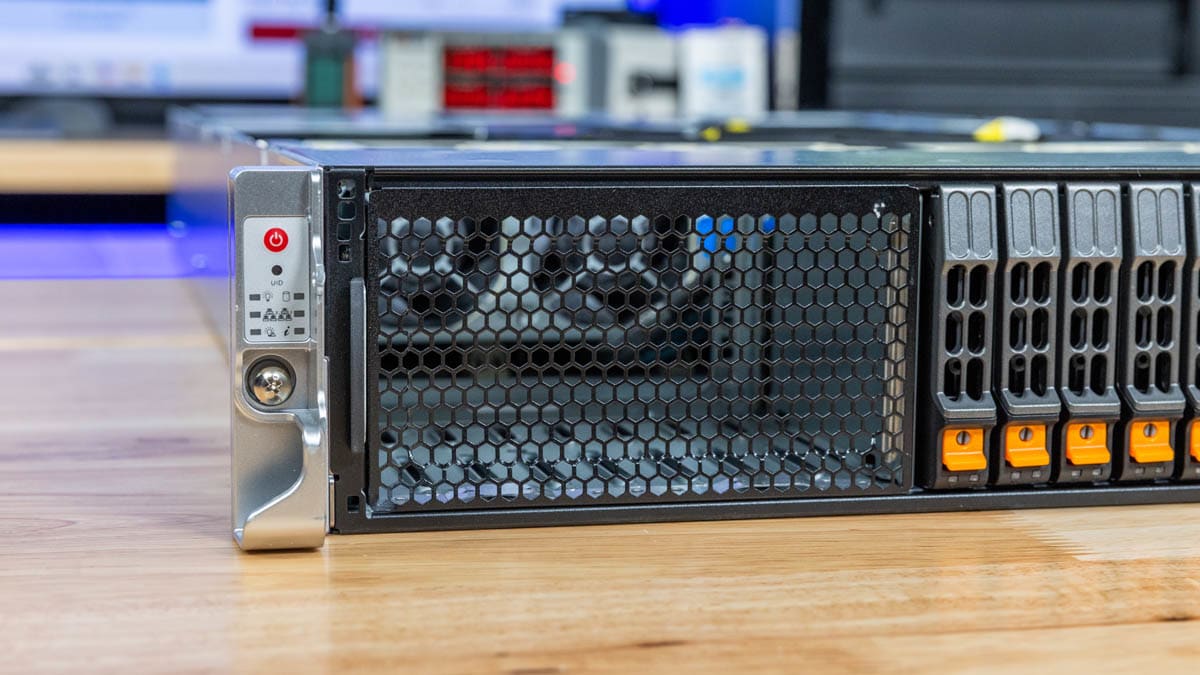

На левом креплении корпуса находятся светодиодные индикаторы состояния и кнопка питания.

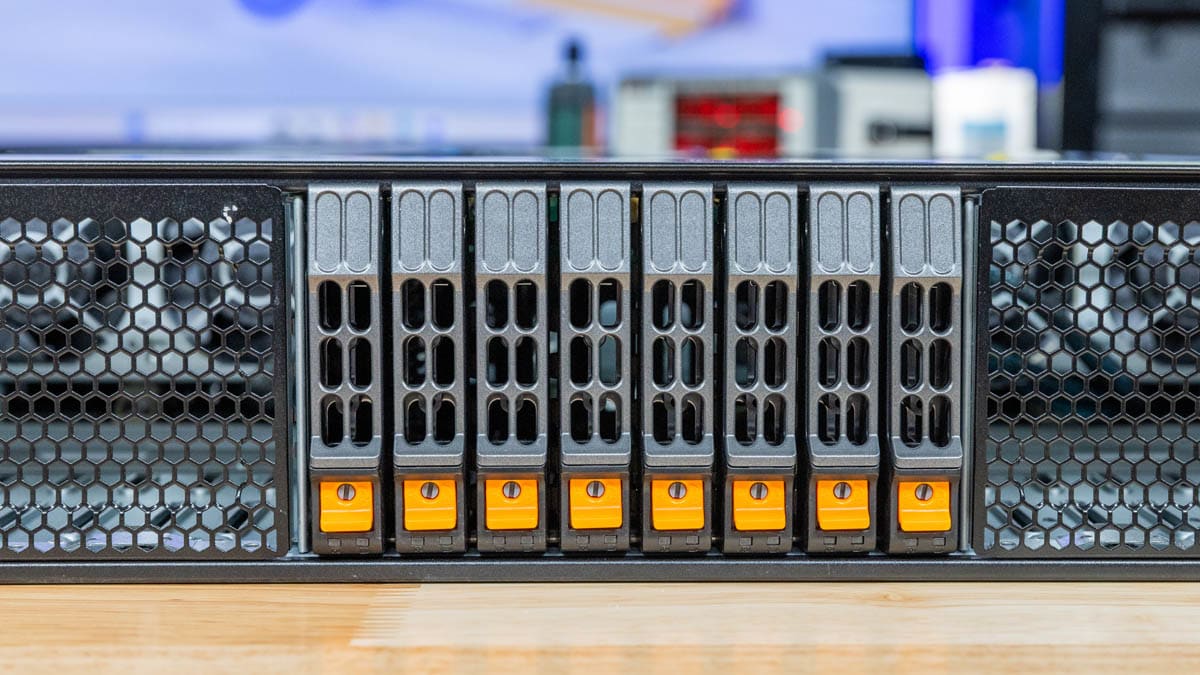

В центральной части — восемь отсеков для накопителей U.2 NVMe.

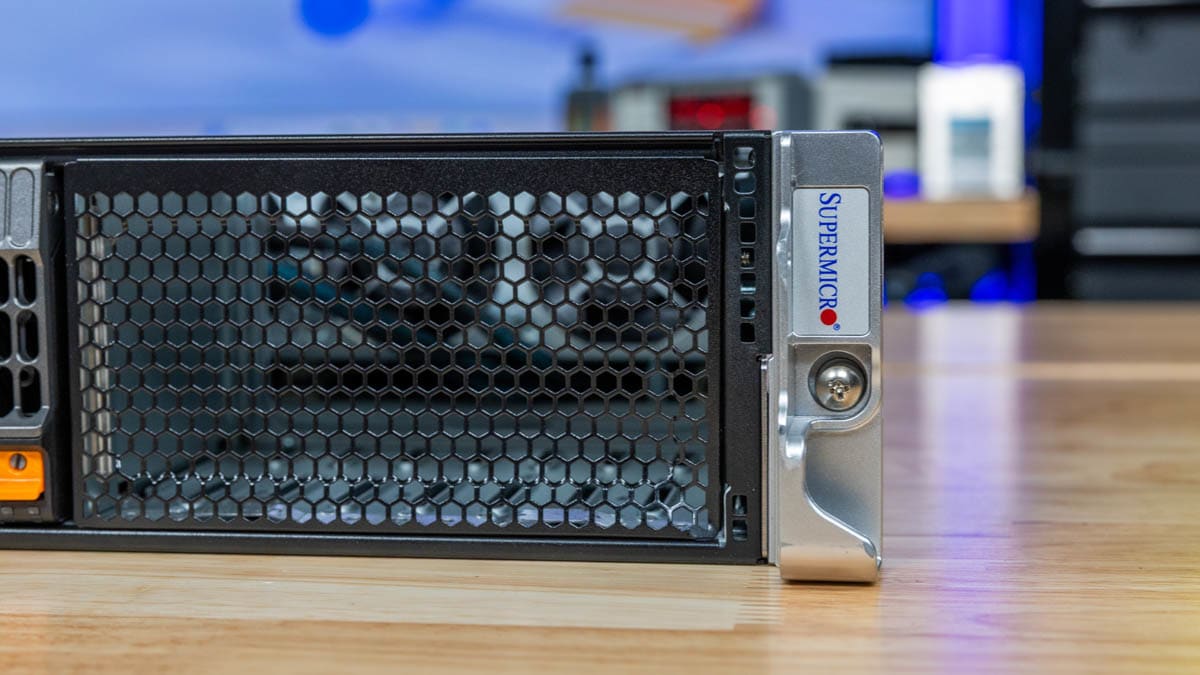

Справа — вентиляционное отверстие для улучшения воздушного потока. Такая конструкция позволяет сохранить высоту корпуса 2U и обеспечивает большой объём воздуха для процессоров и ускорителей.

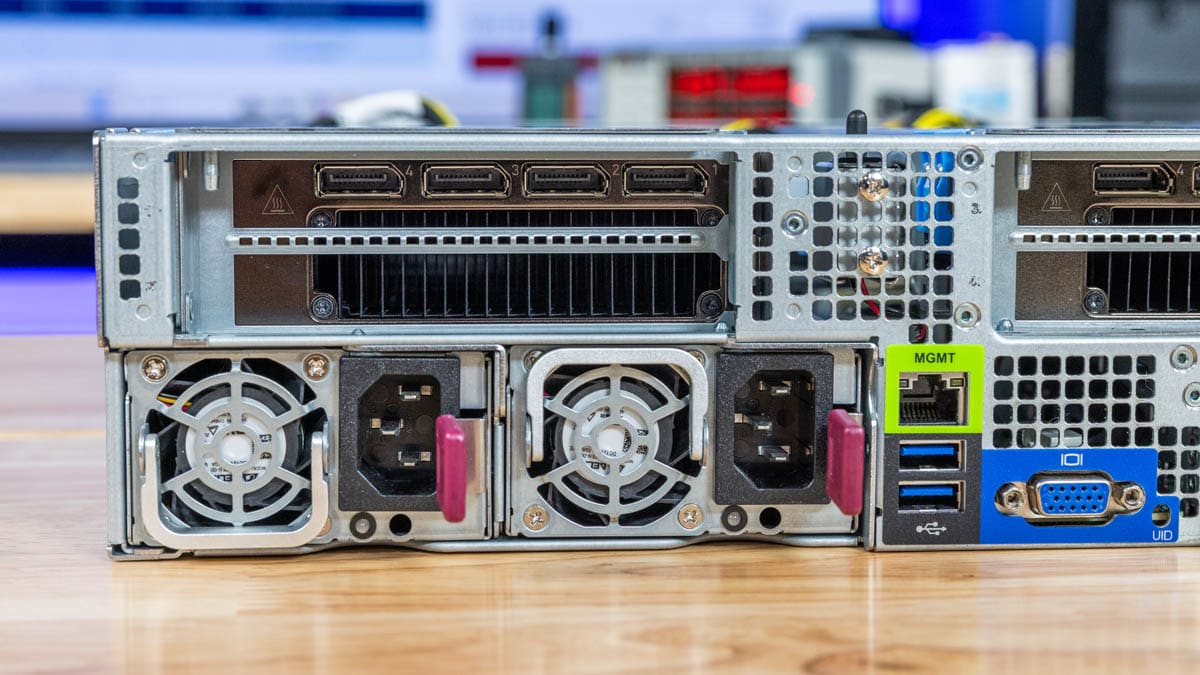

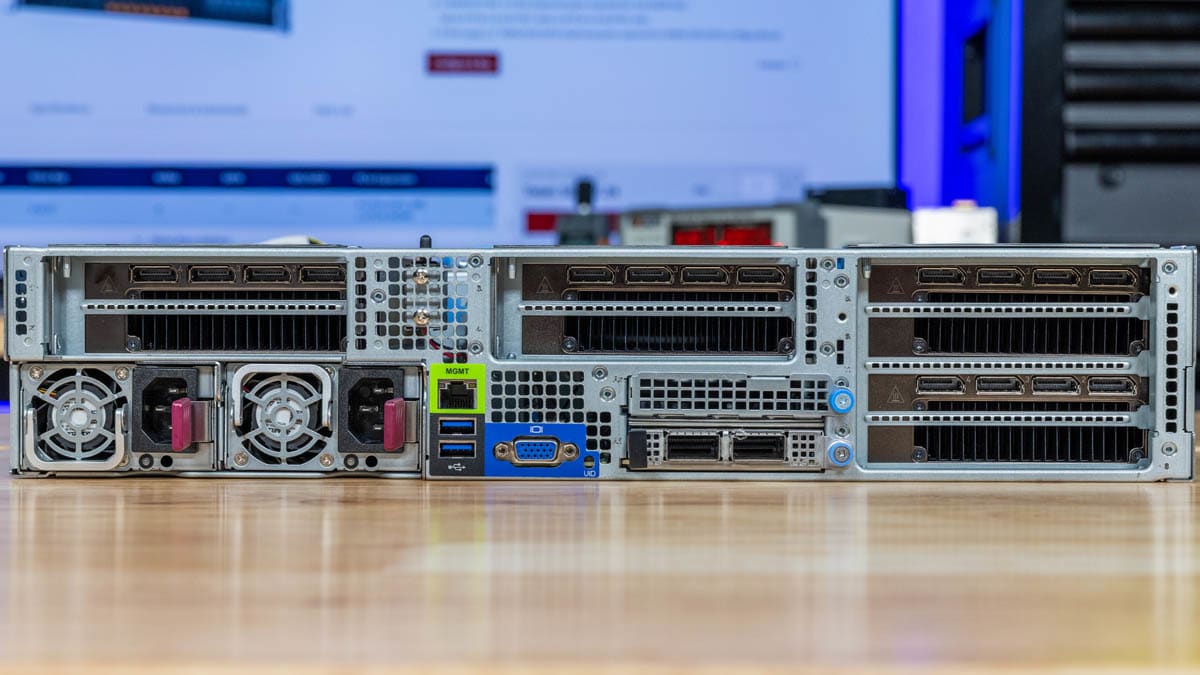

На задней панели — стандартная компоновка Supermicro с блоками питания слева.

Над двумя блоками питания — райзер PCIe с двумя слотами.

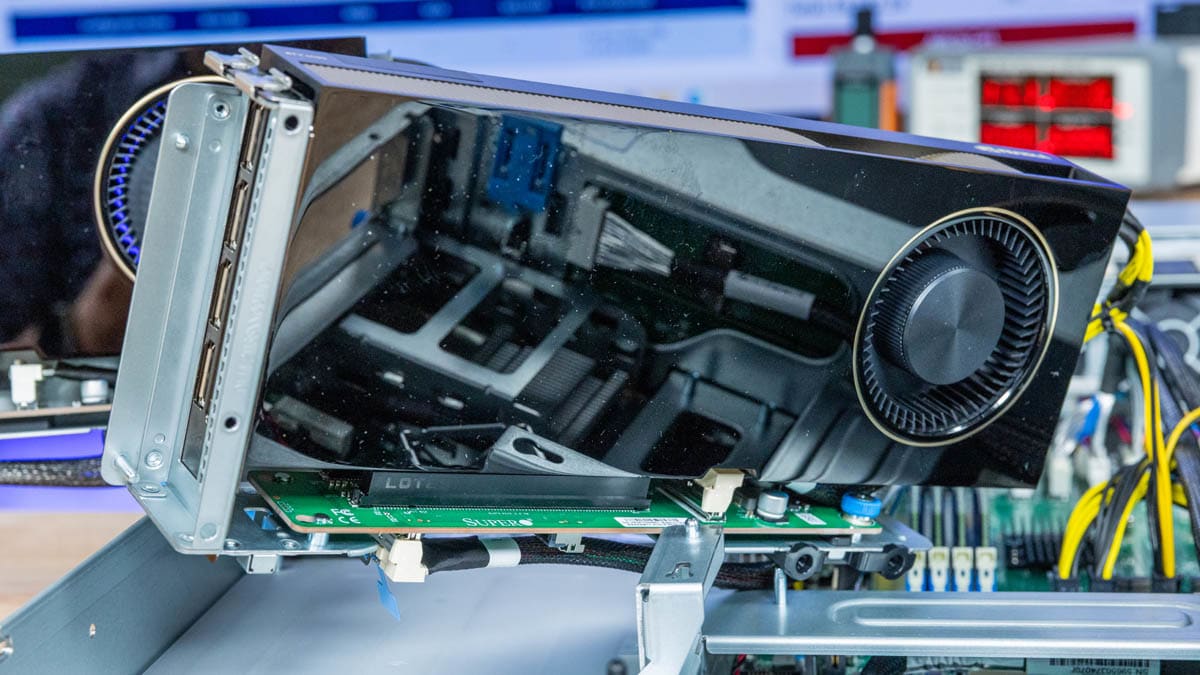

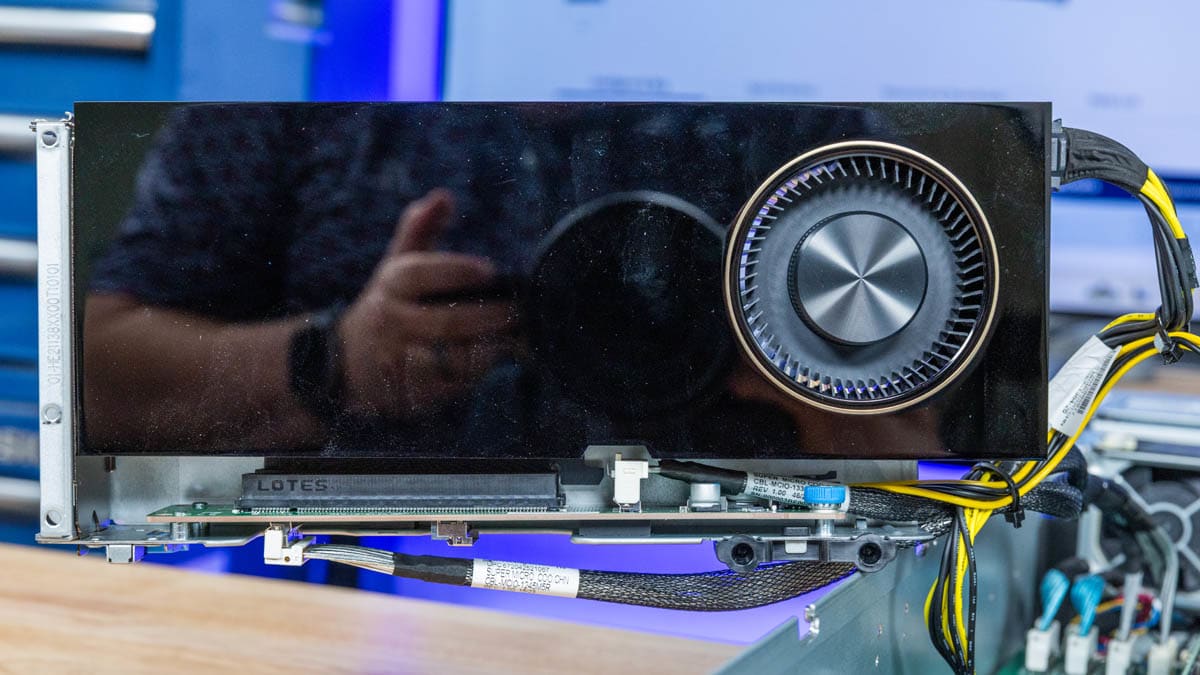

В райзере установлена видеокарта NVIDIA RTX 6000 Ada. Для рабочей станции в стойке наличие графических процессоров класса рабочей станции — стандартное решение.

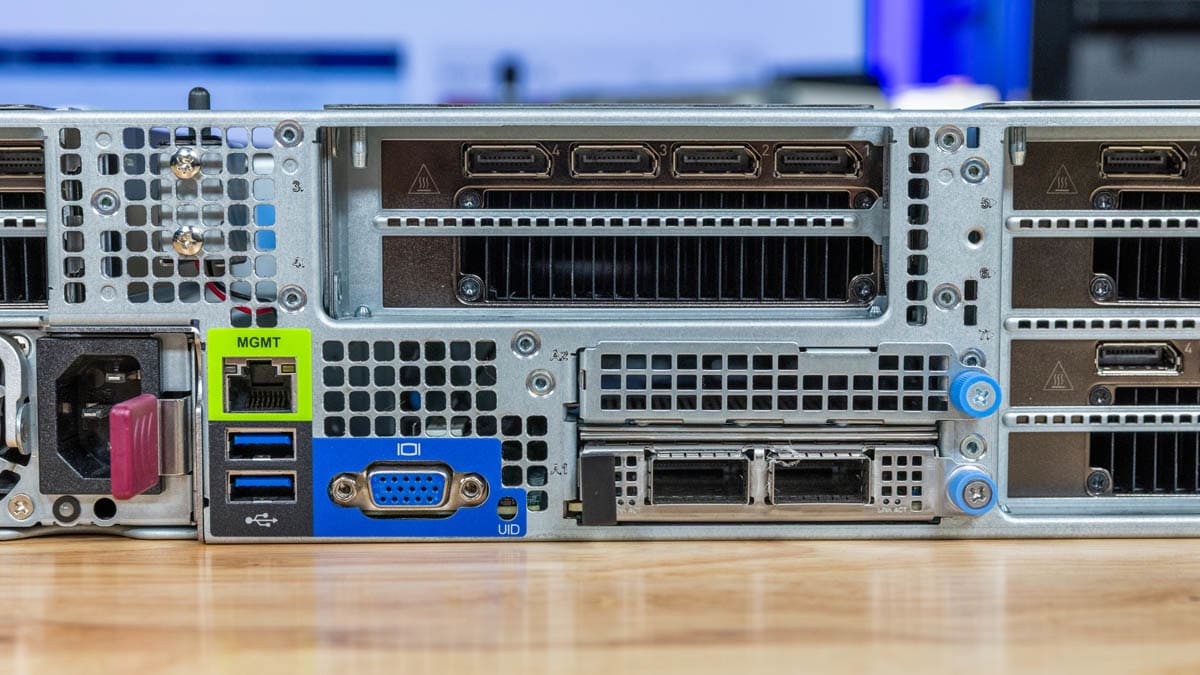

В центральной части — порт для внеполосного управления, два USB-порта и VGA-порт для локального доступа.

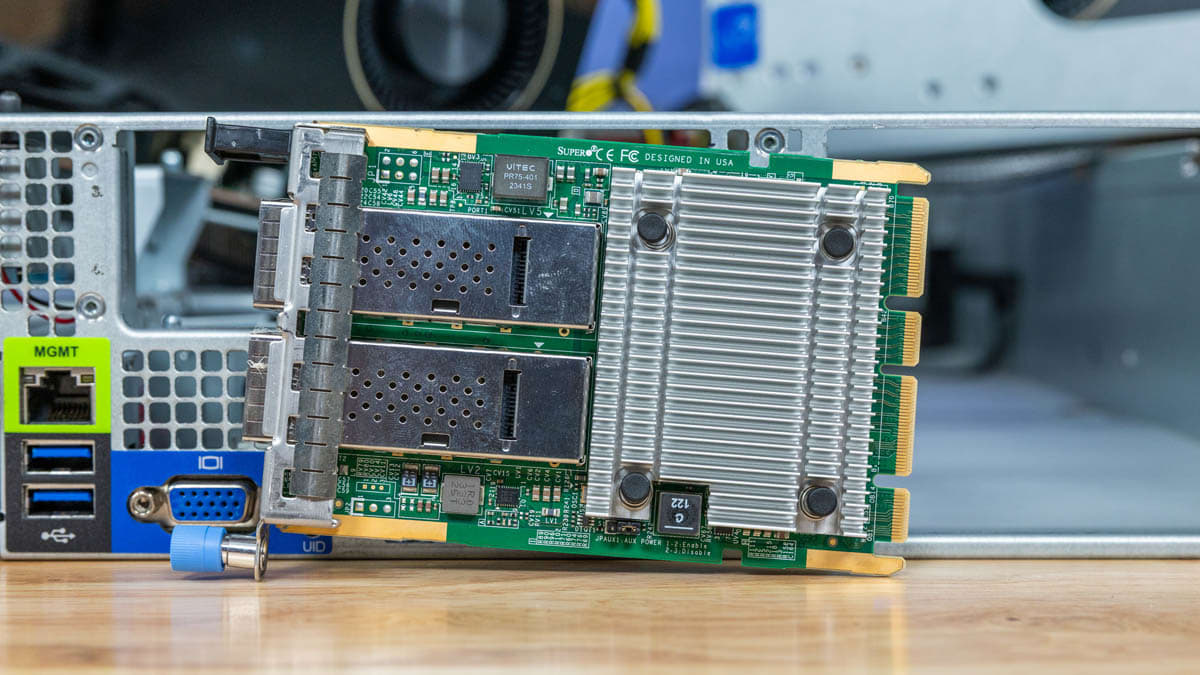

Высокоскоростную сеть обеспечивает модуль AIOM — версия Supermicro OCP NIC 3.0 малого форм-фактора с откидной защёлкой. В этой системе установлен двухпортовый сетевой адаптер 100GbE. Высокоскоростные сетевые подключения — стандарт для рабочих станций такого класса, поскольку такие системы часто подключаются к общим хранилищам для обработки сетевых задач, искусственного интеллекта или графики/видео.

Над панелью ввода-вывода и AIOM — ещё один райзер. Центральный и левый задний райзеры полностью подключены кабелями, поэтому не устанавливаются в слот на материнской плате.

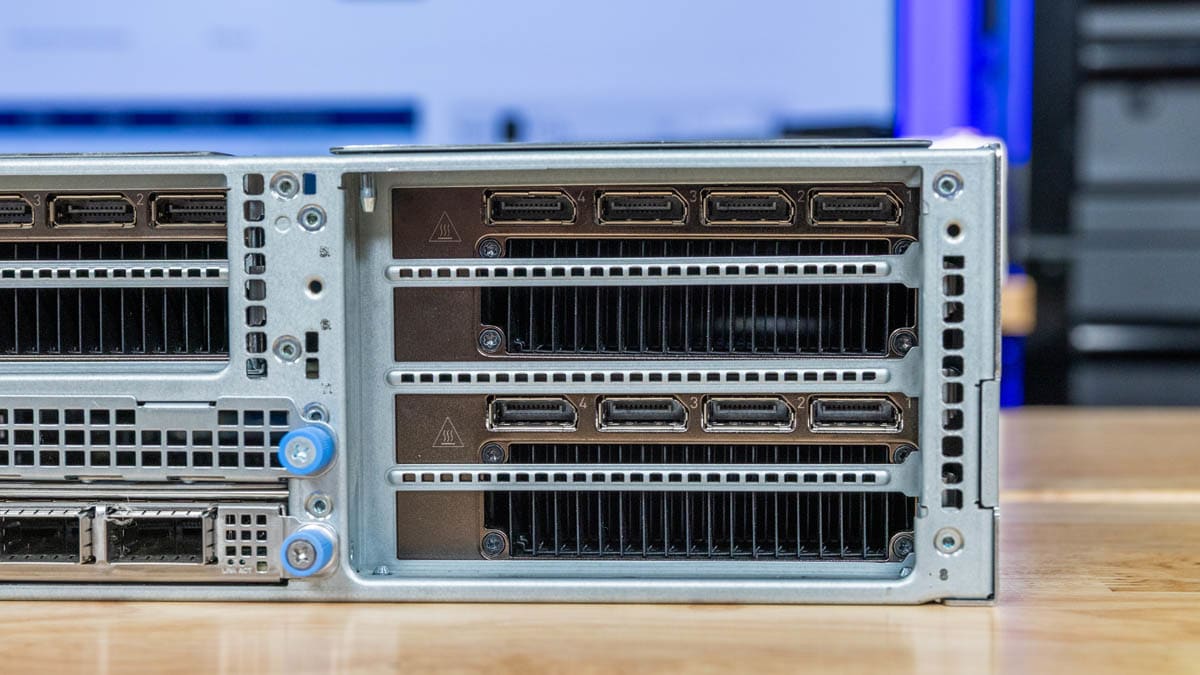

Справа сзади установлен двойной райзер на два слота.

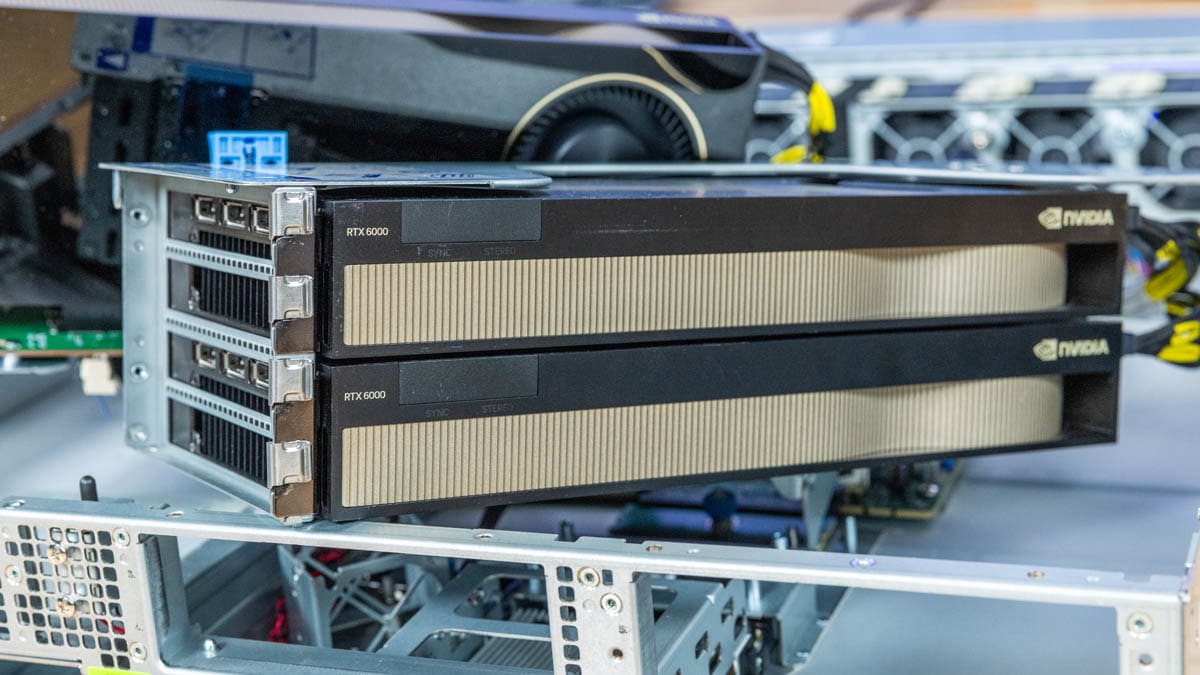

Установлены две видеокарты NVIDIA RTX 6000 Ada по 48 ГБ памяти, всего — четыре. Для этого шасси у Supermicro есть и другие варианты райзеров, но в этой конфигурации основной упор сделан на графические процессоры.

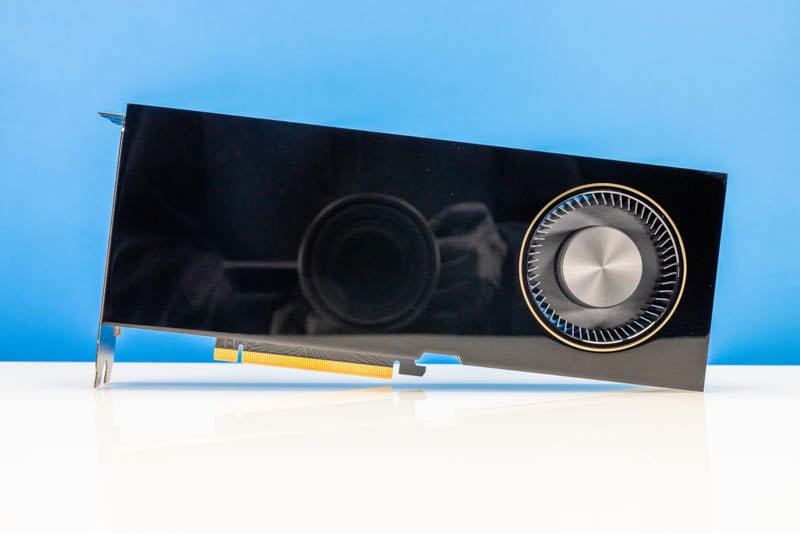

NVIDIA RTX 6000 Ada — интересная видеокарта. Четыре таких ускорителя стоят примерно столько же, сколько один ускоритель поколения Hopper с памятью HBM, но при этом предлагают больше общей памяти и вычислительной мощности. Для стоечной рабочей станции, где важны графические возможности, наличие ядер RTX в этой видеокарте особенно полезно.

Теперь заглянем внутрь системы и рассмотрим её конфигурацию.

Обзор Supermicro AS-2115HV-TNRT изнутри

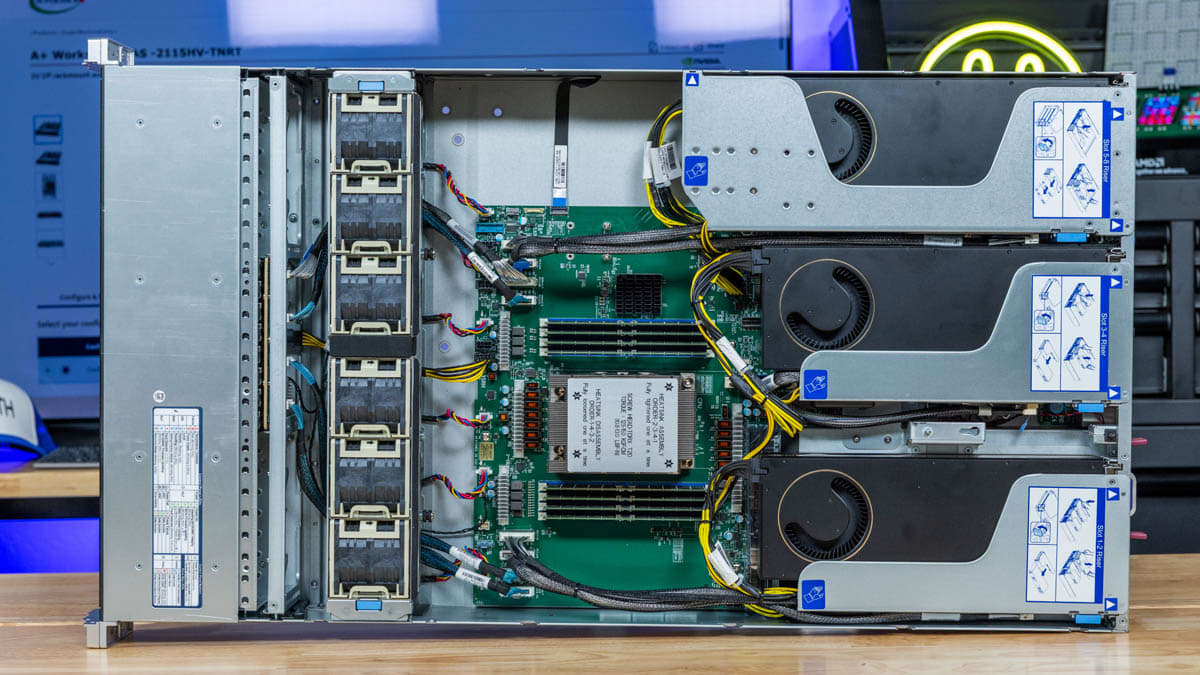

Начнём осмотр системы с передней части и постепенно перейдём к задней.

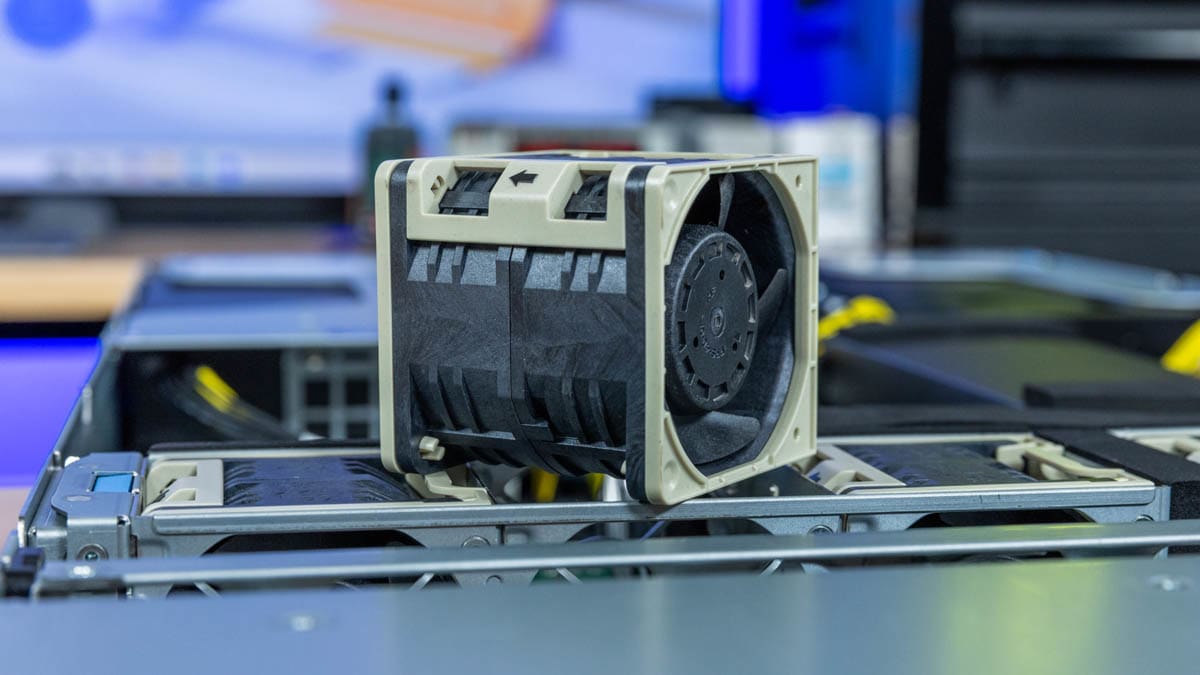

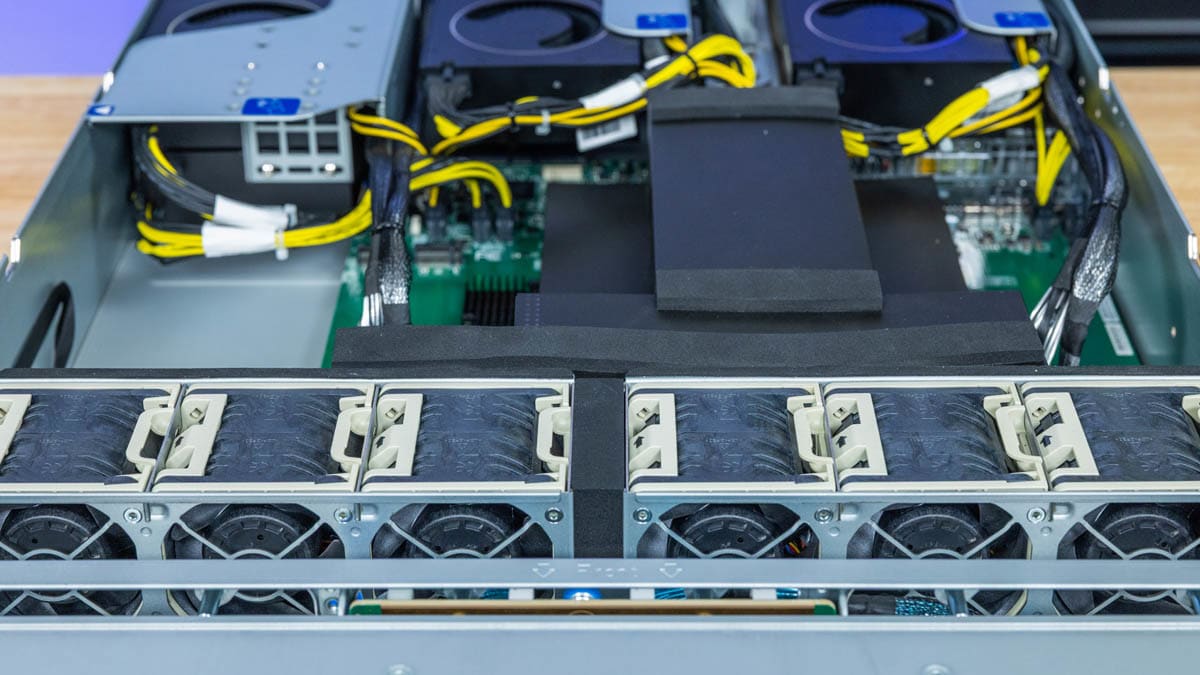

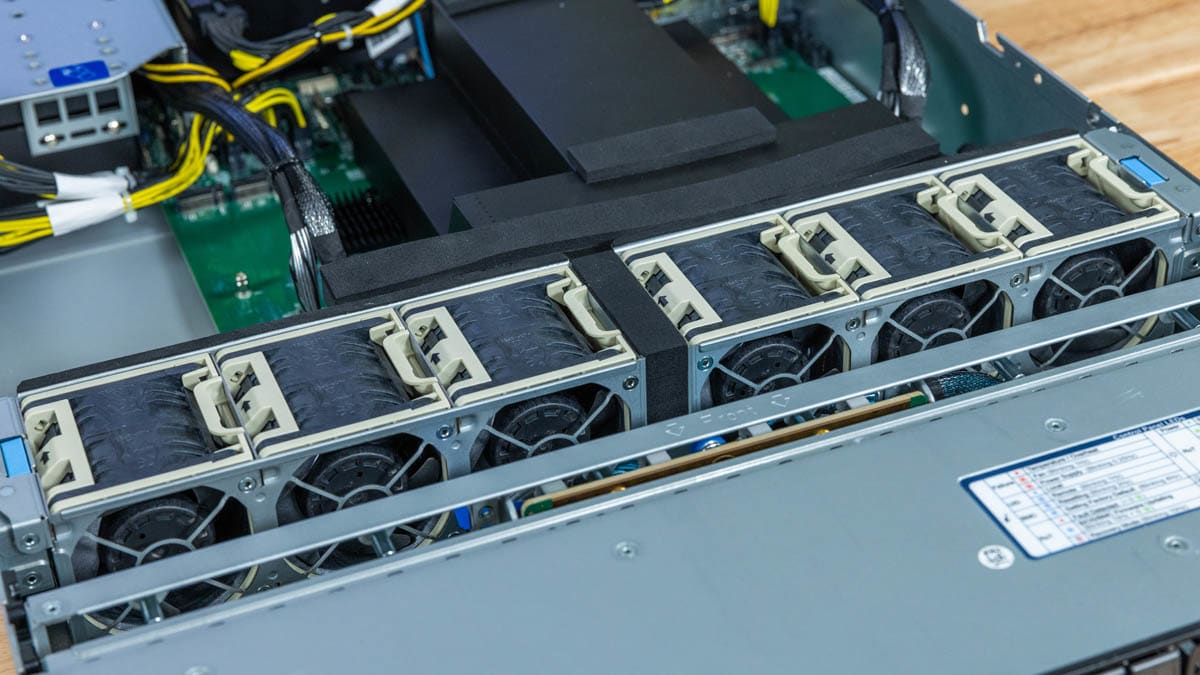

Спереди — шесть модулей вентиляторов, которые обеспечивают необходимое охлаждение для этой системы.

Ранее этот корпус был оснащён четырьмя модулями вентиляторов, здесь же — шесть, что является небольшим отличием.

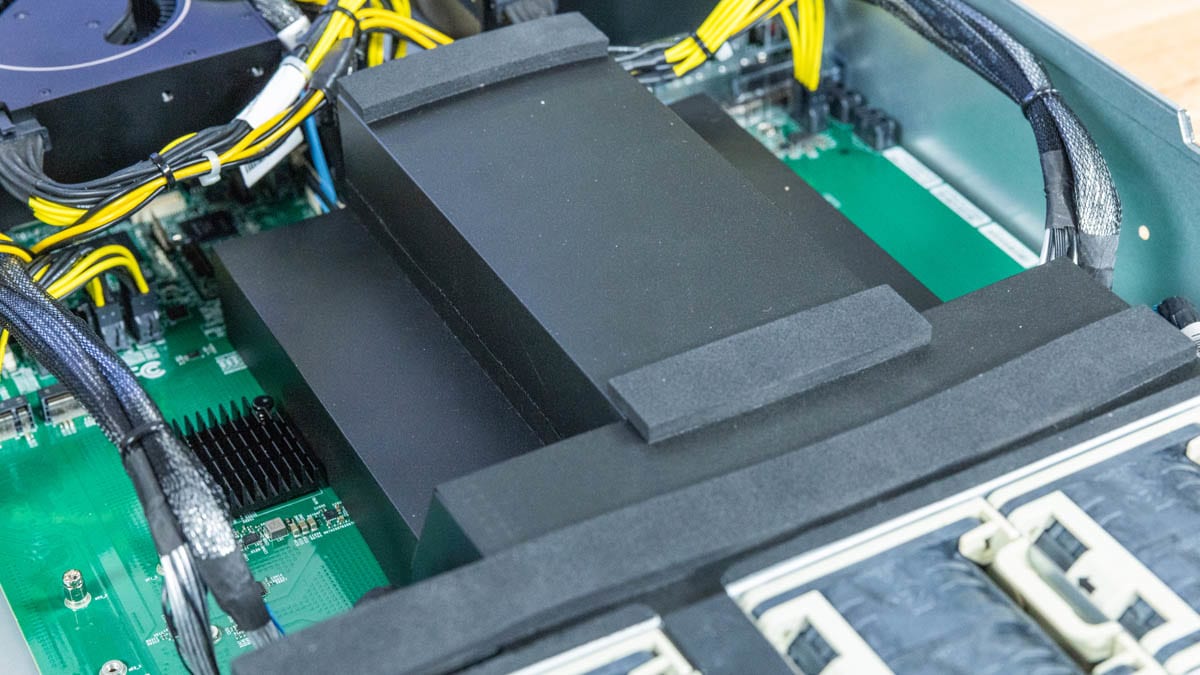

За вентиляторами — направляющий кожух для воздушного потока.

Обычно гибкие направляющие воздушного потока сложнее установить, но эта модель установилась без проблем и хорошо держится на месте.

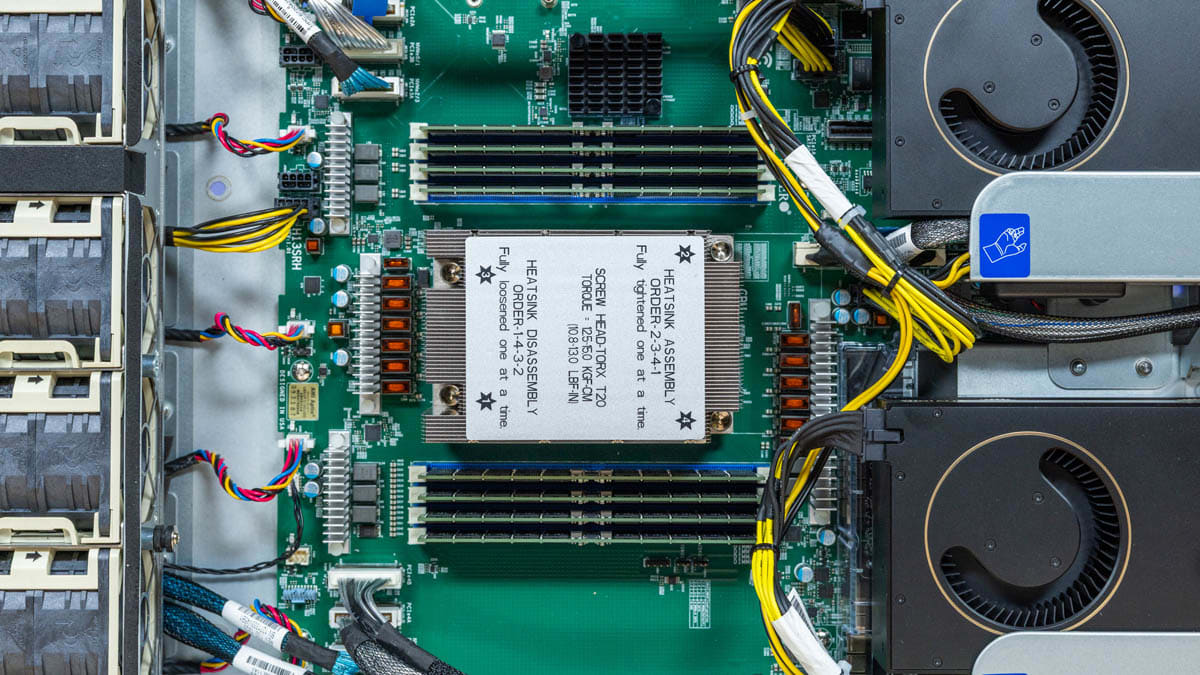

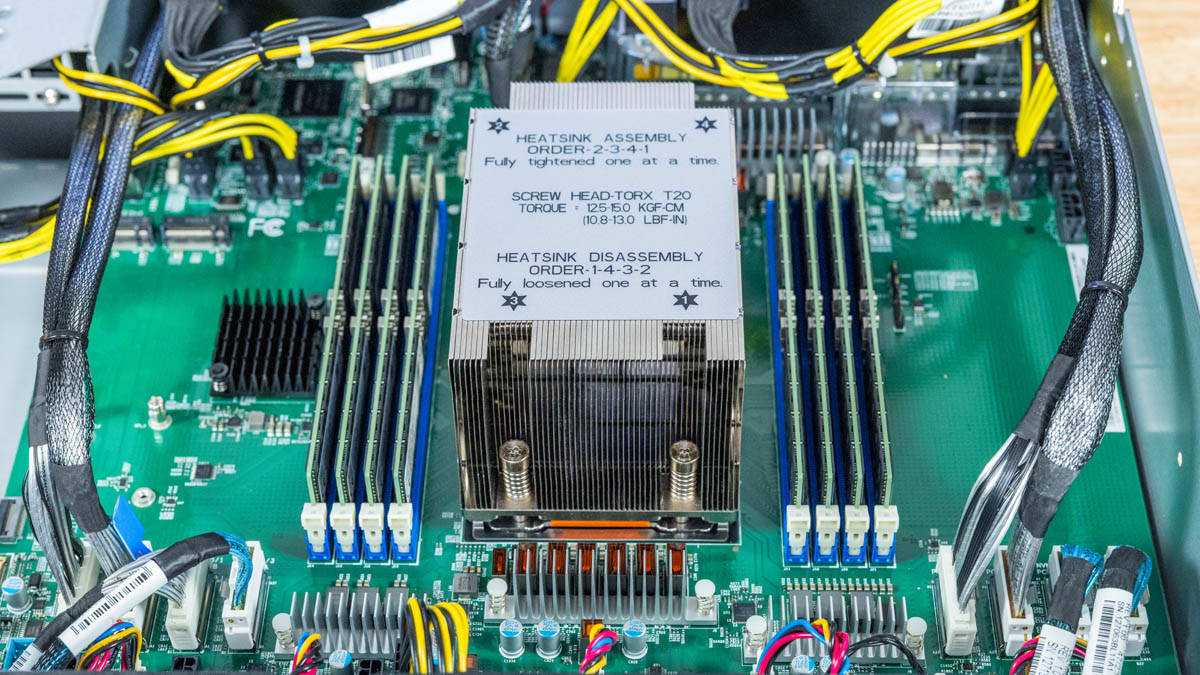

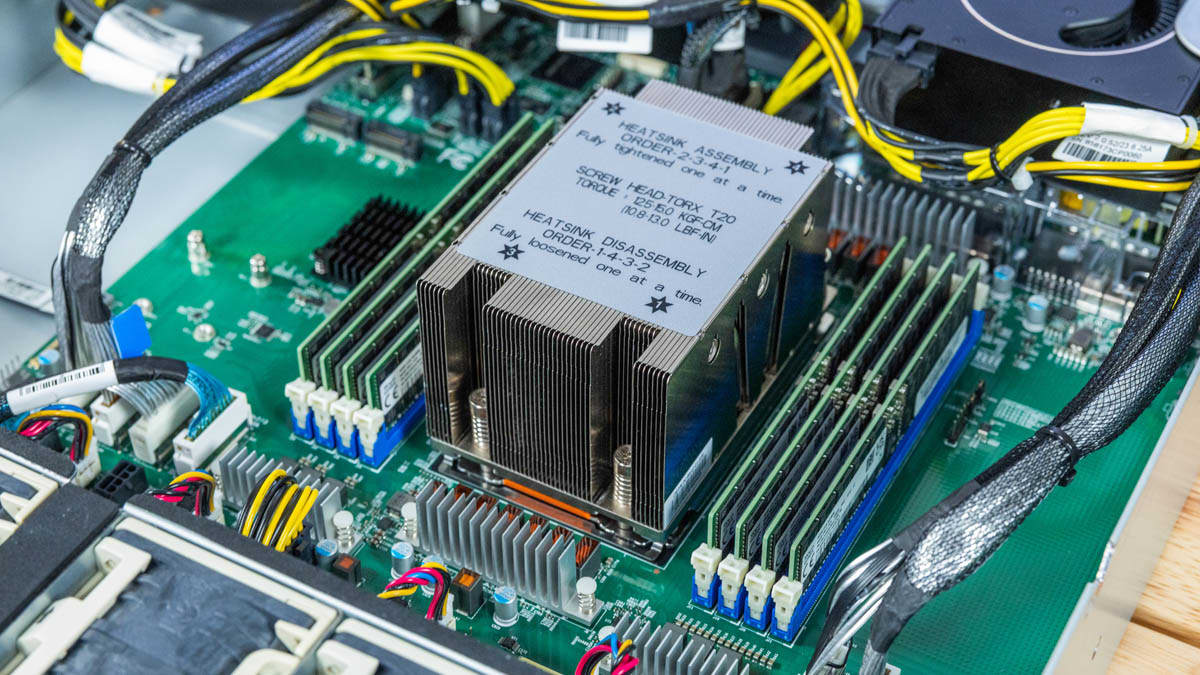

Под кожухом — процессорный разъём AMD Ryzen Threadripper Pro LGA4844 и модули памяти DDR5.

Флагман этой системы — процессор AMD Ryzen Threadripper Pro 7995WX с 96 ядрами и 192 потоками.

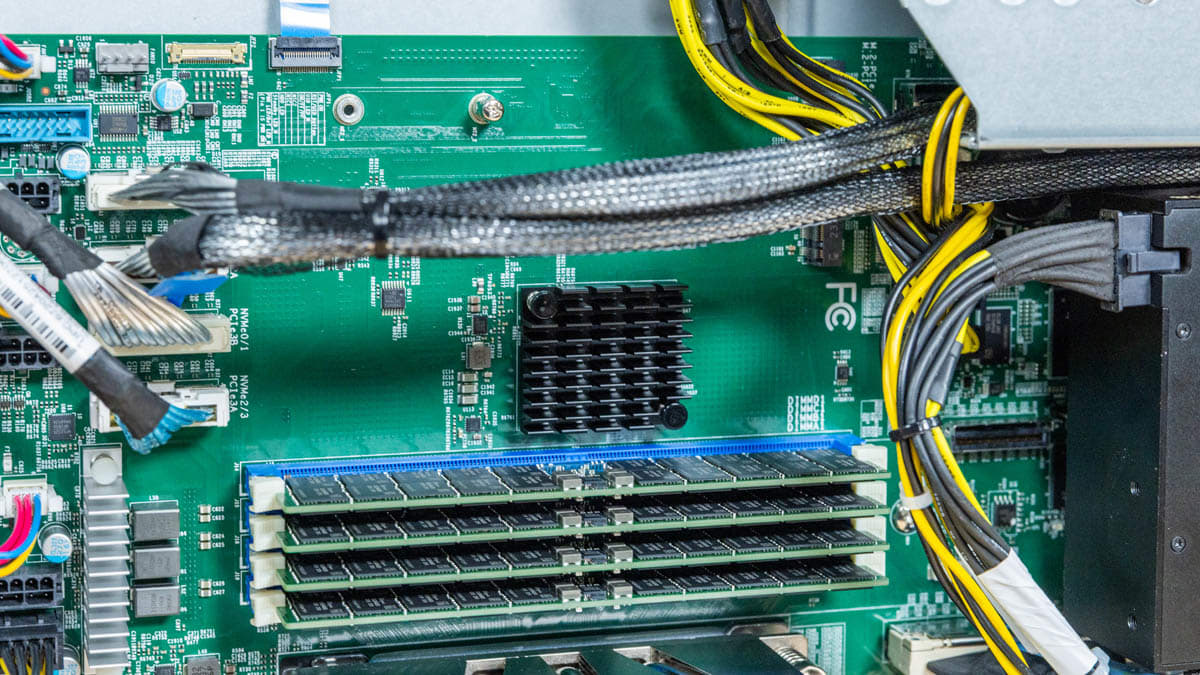

Система оснащена восемью слотами памяти DDR5 для восьмиканального режима с конфигурацией 1DPC. Поддерживается память ECC RDIMM. Несмотря на то, что это рабочая станция, платформа включает особенности серверных решений AMD EPYC. Также поддерживается разгон, о чём мы расскажем позже.

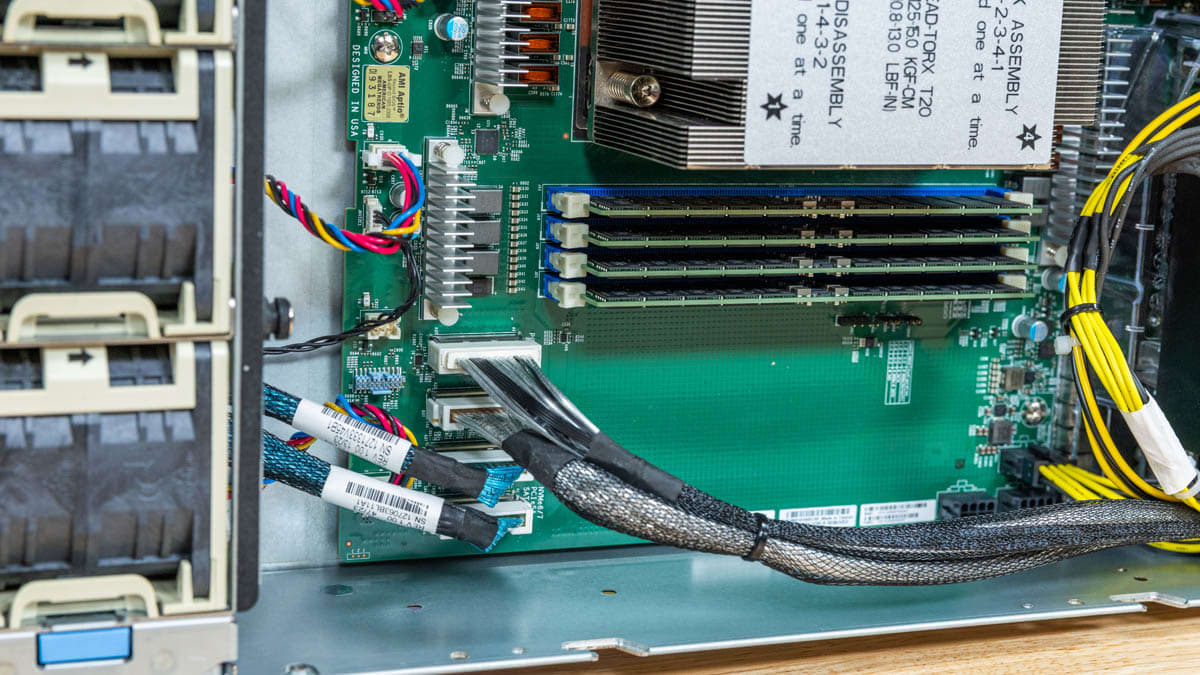

На материнской плате есть большие участки без компонентов. Справа — разъёмы MCIO для подключения PCIe Gen5 спереди и входы питания с коннекторами для GPU сзади. Между ними почти ничего нет.

С другой стороны — чипсет WRX90, разъёмы MCIO на передней панели и силовые разъёмы на задней. Также здесь есть одна интересная особенность.

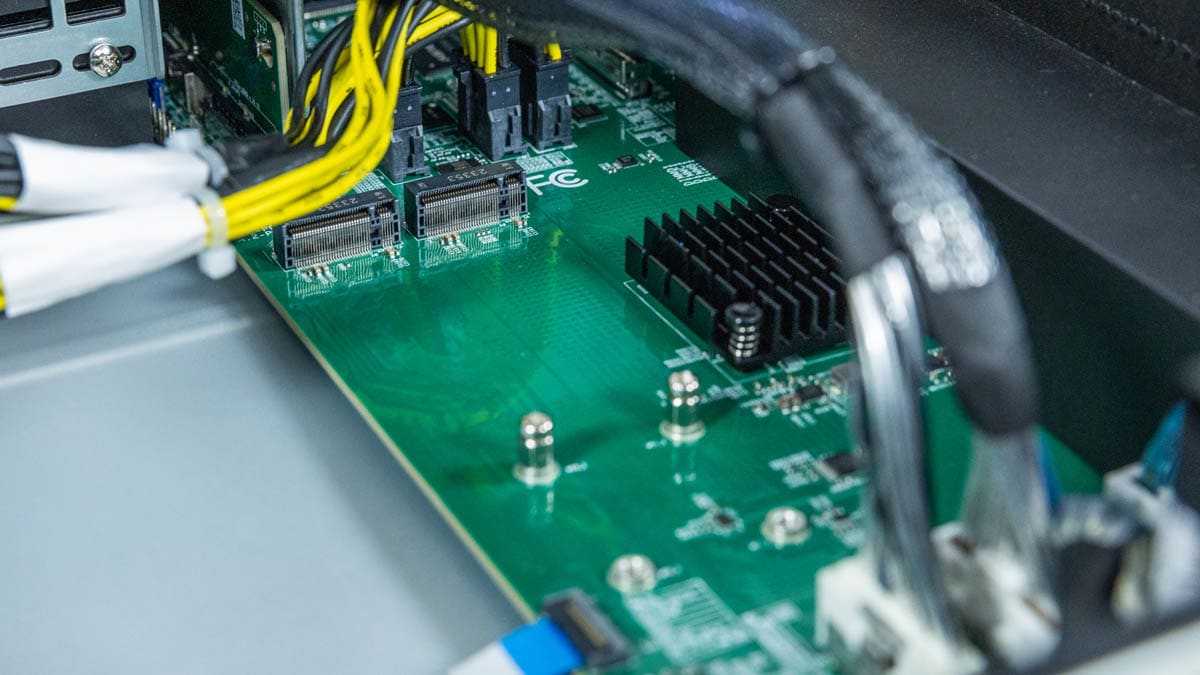

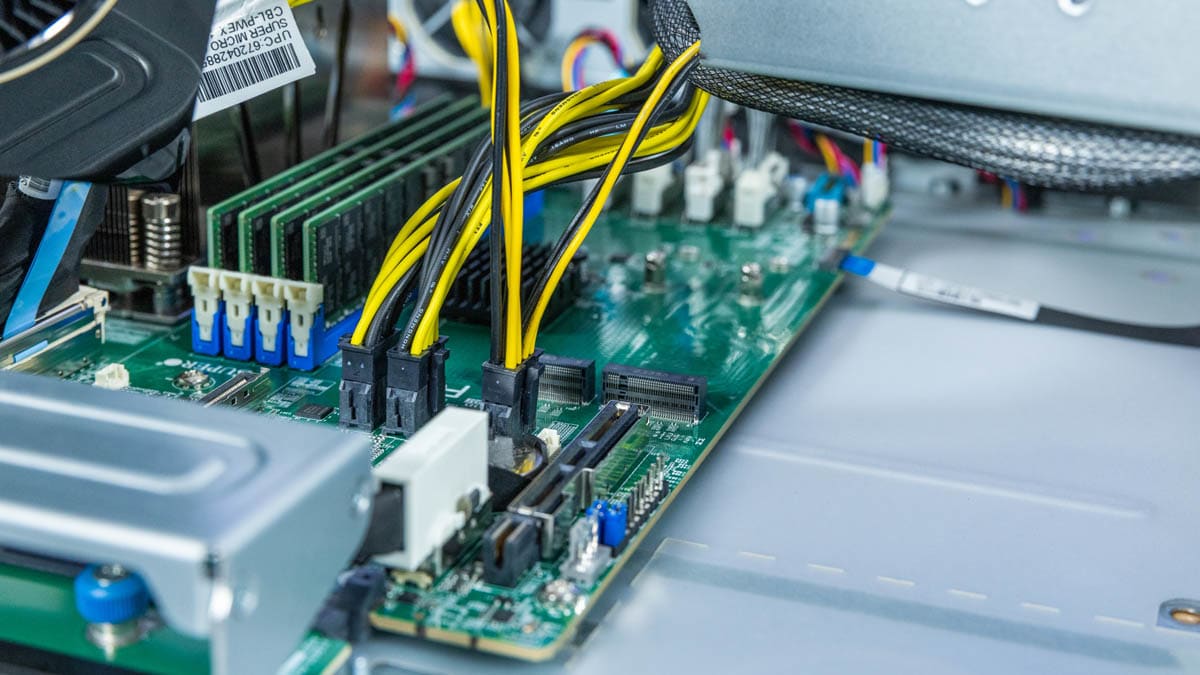

Эта особенность — два слота M.2, расположенные с этой стороны материнской платы.

Они расположены перед разъёмами питания GPU и слотом для райзера.

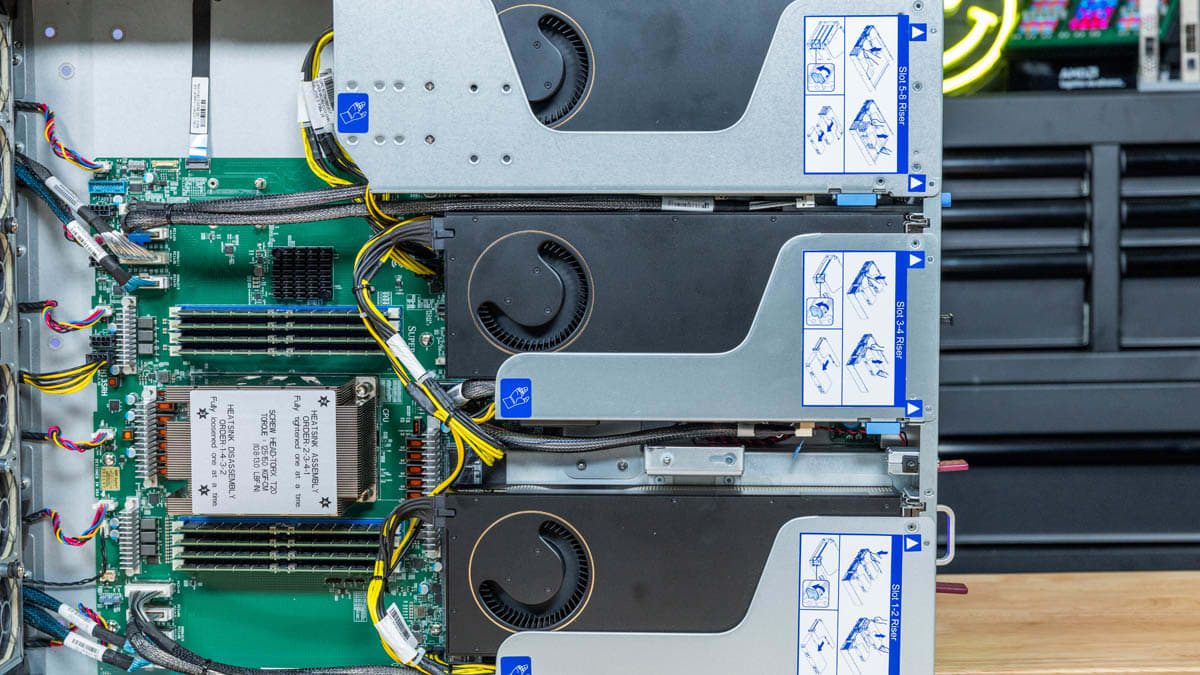

Мы уже упоминали райзеры в обзоре внешнего вида. Установка четырёх двухслотовых GPU и дополнительного сетевого адаптера — большая нагрузка даже для стандартной рабочей станции формата Tower. Возможно, поэтому вентиляторы расположены так плотно, несмотря на однопроцессорную платформу. Плотность энергопотребления в задней части системы значительно выше, чем в передней.

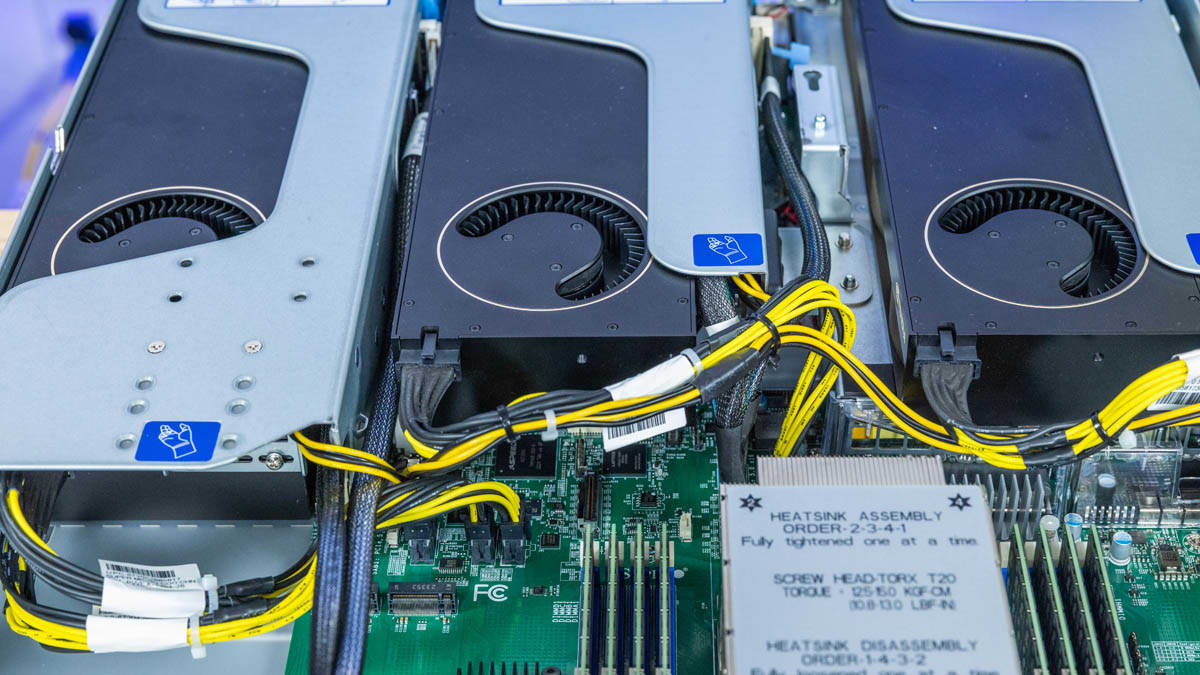

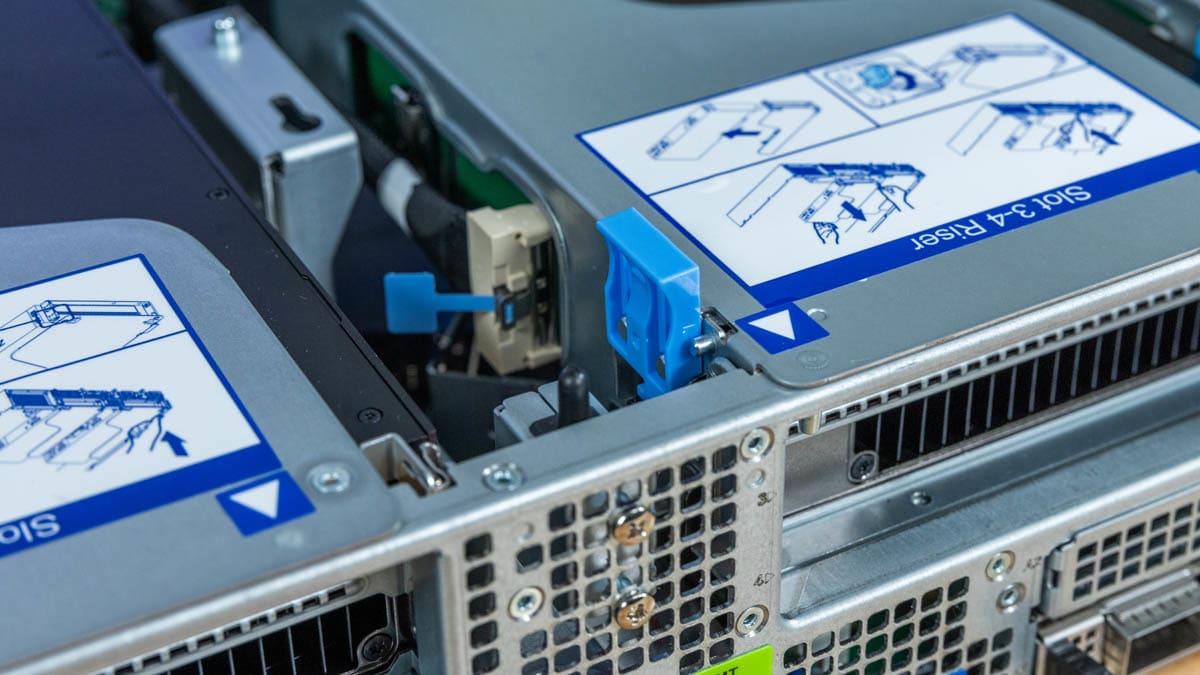

Небольшая, но полезная особенность — синие фиксаторы для удобного извлечения райзеров. Десять лет назад такие элементы были редкостью даже в серверах Supermicro, а теперь они есть и в таких платформах.

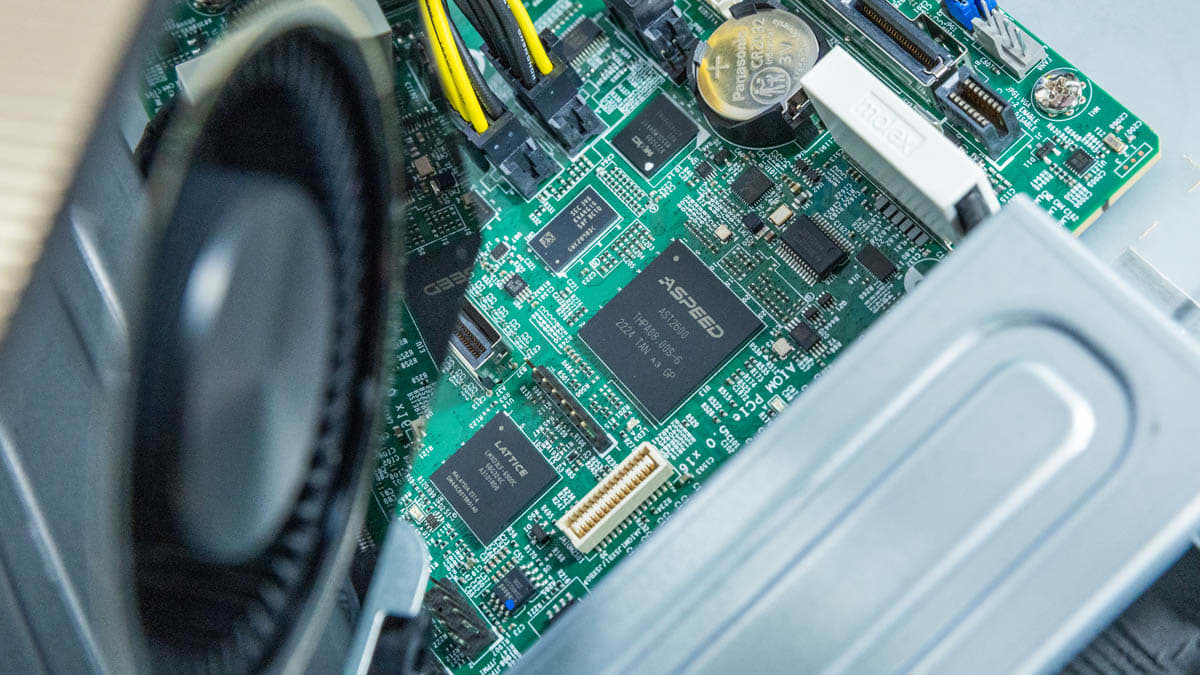

Несмотря на статус рабочей станции, здесь установлен контроллер управления ASPEED AST2600 BMC, как в серверных системах.

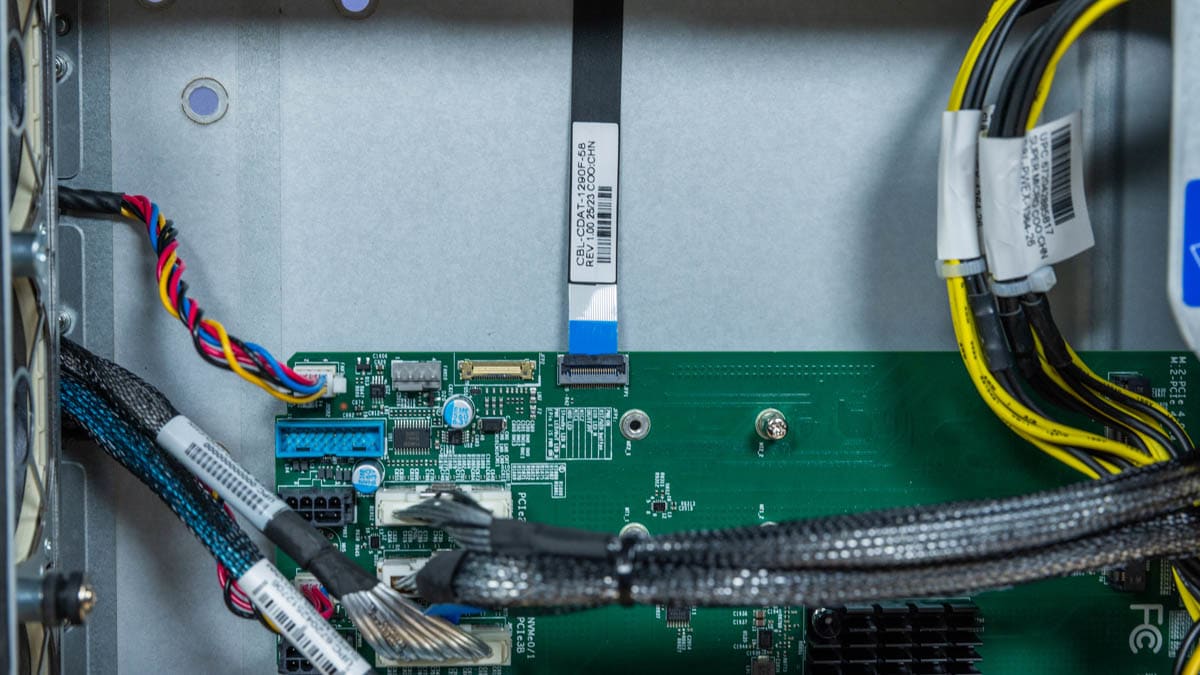

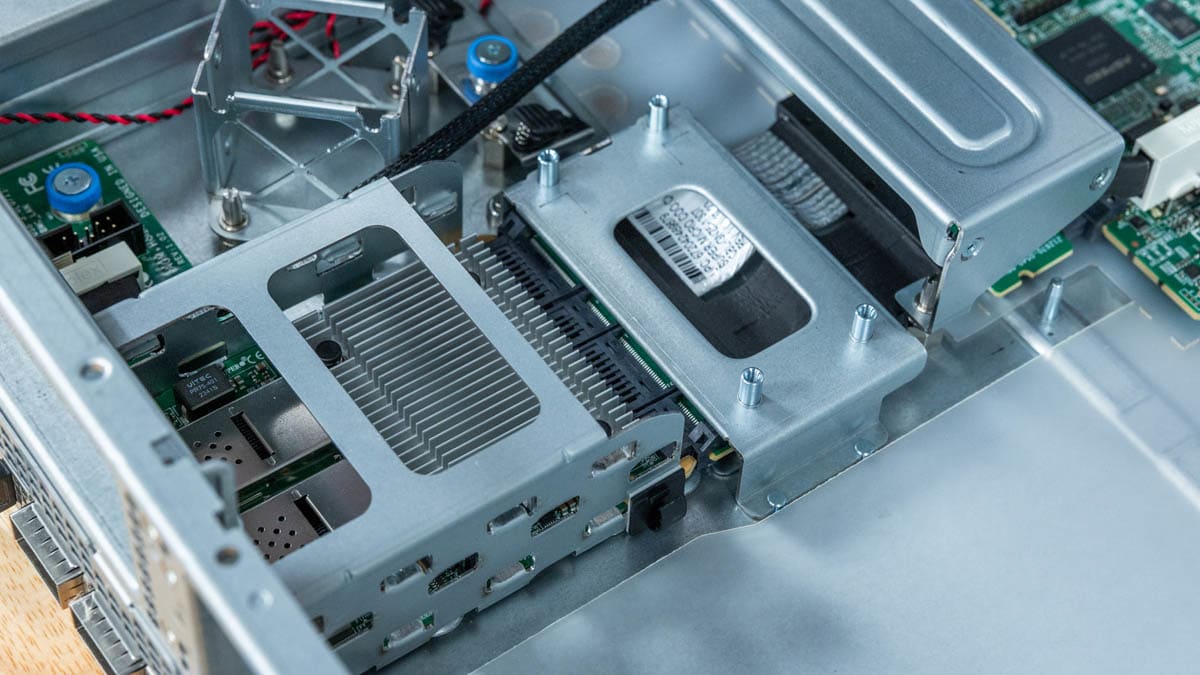

Здесь находятся удлинительный кабель и слот AIOM. Металлические элементы вокруг предназначены для серверов Supermicro серии Hyper, где на задней панели могут располагаться два таких слота AIOM один над другим.

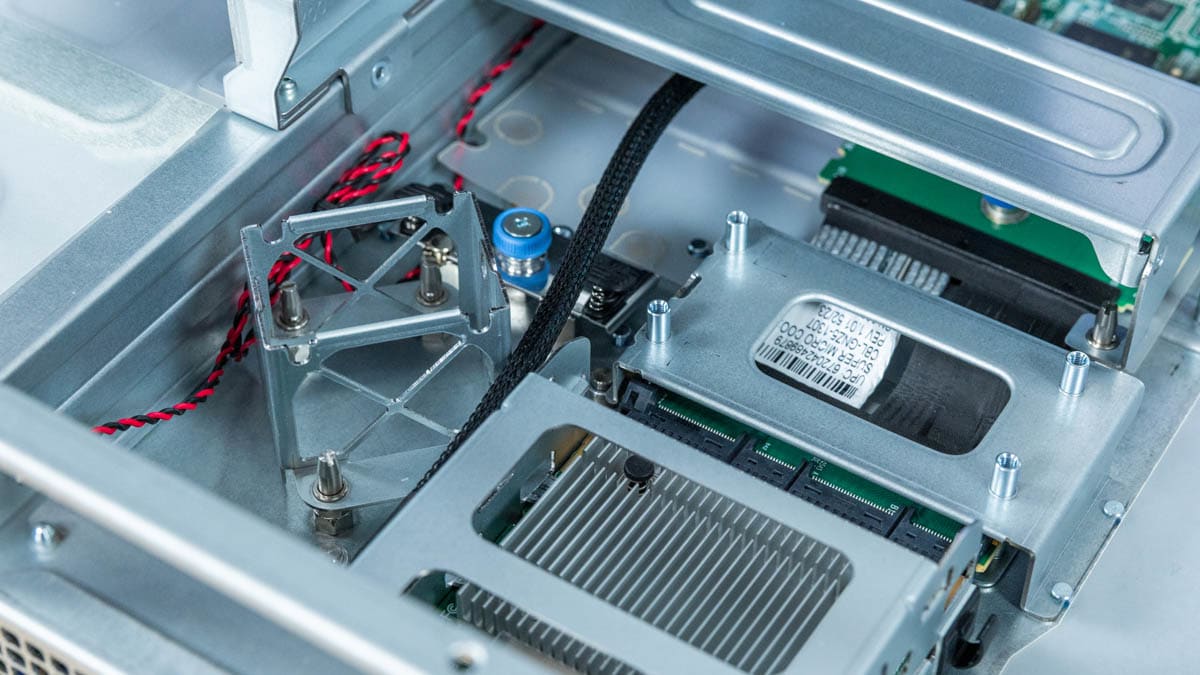

Здесь также есть место для установки вентилятора и фиксирующая планка для двух SSD формата M.2, используемая в платформах Supermicro Hyper.

Это однопроцессорная материнская плата с восьмиканальной архитектурой памяти и одним модулем памяти на канал, что оставляет внутри шасси достаточно свободного пространства.

Теперь перейдём к блочной схеме и топологии.

Блочная схема и топология Supermicro AS-2115HV-TNRT

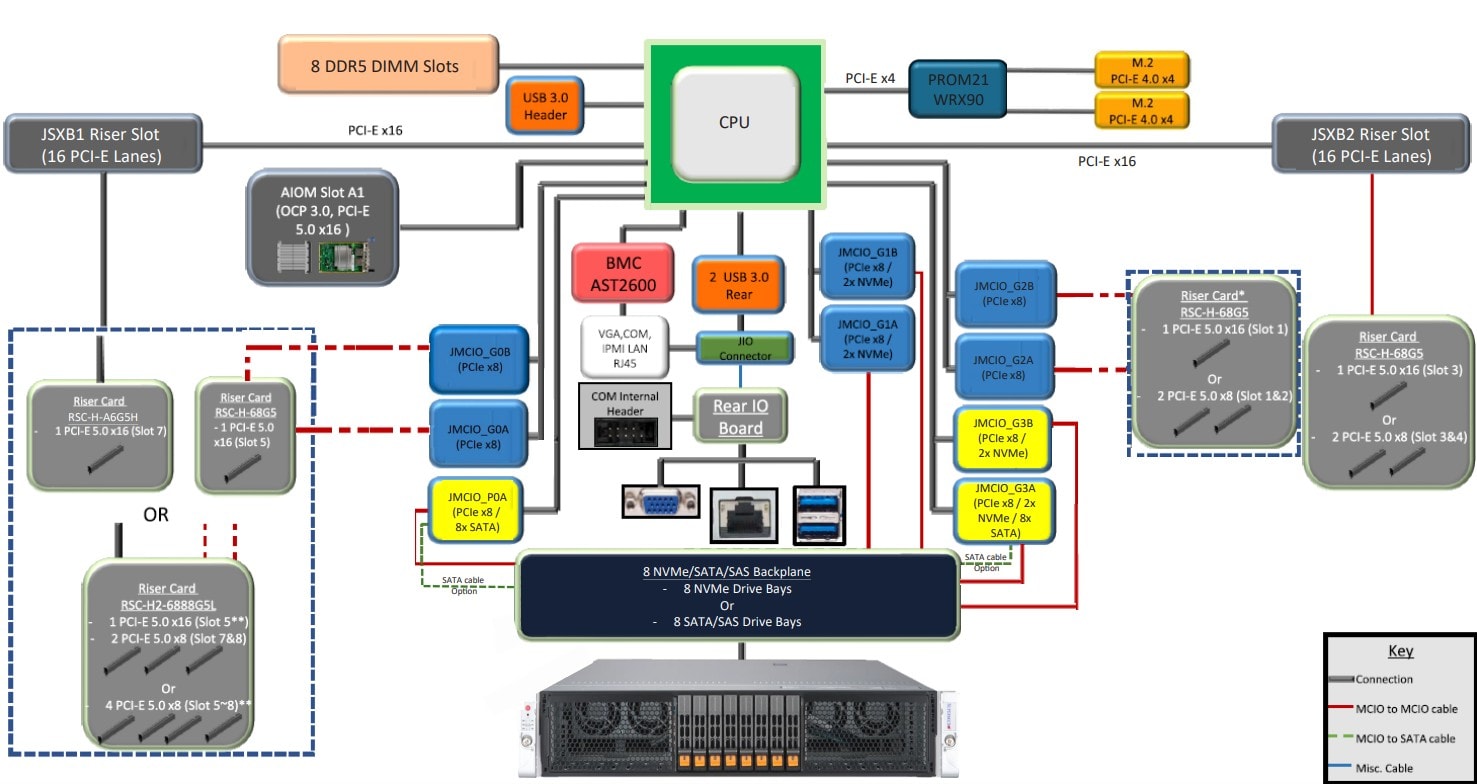

Вот блочная схема этой системы:

Первое, что бросается в глаза — чипсет WRX90 здесь почти не используется. Кажется, система могла бы обойтись и без него.

Конфигурация включает процессор AMD Ryzen Threadripper Pro 7995WX с 96 ядрами, 512 ГБ оперативной памяти, двухпортовый сетевой адаптер Broadcom 100GbE и четыре графических процессора NVIDIA RTX 6000 Ada.

Это масштабная платформа для рабочей станции. Некоторые считают, что для высокой плотности компонентов необходим корпус Tower высотой 3U–5U. Однако в этом случае это не так. Система уже включает множество компонентов, и конфигурация могла бы быть ещё более насыщенной при установке дополнительных накопителей.

Управление Supermicro AS-2115HV-TNRT

Система использует контроллер ASPEED AST2600 BMC для внеполосного управления через IPMI.

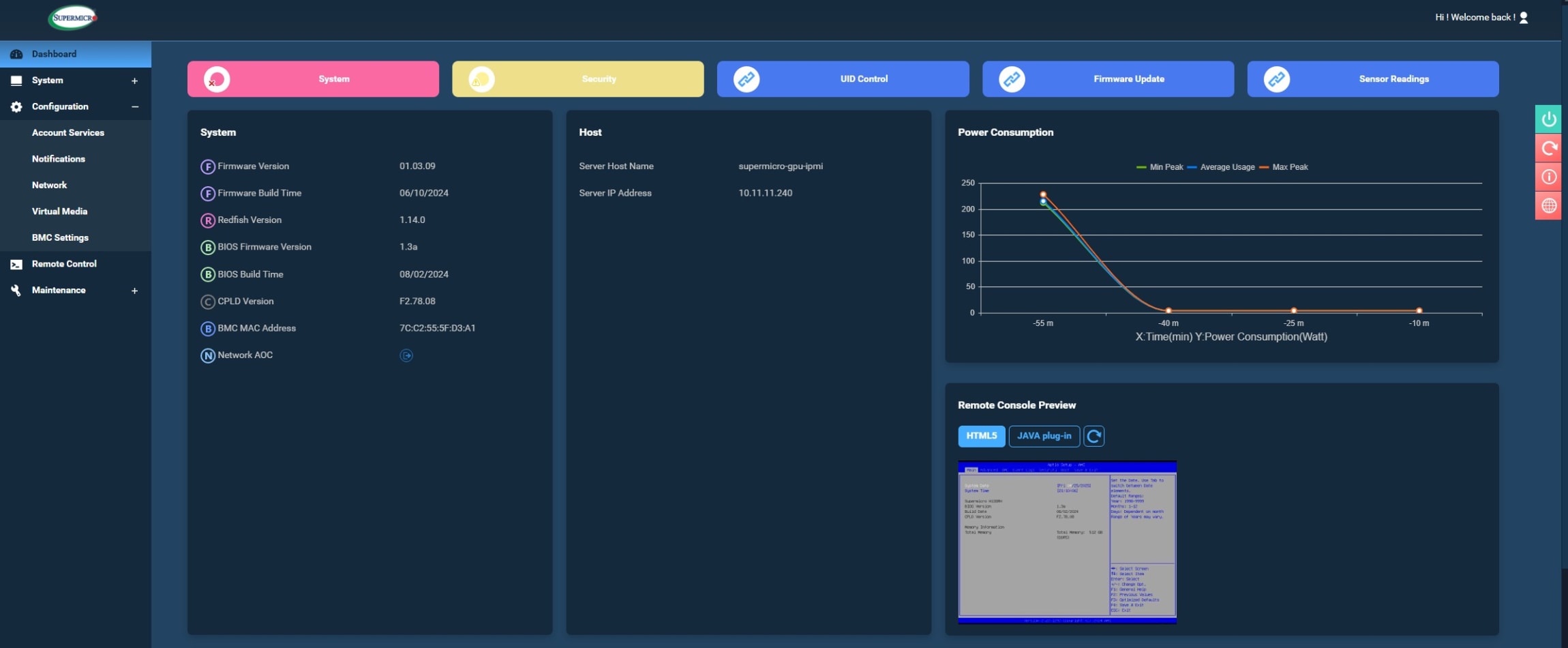

Веб-интерфейс управления IPMI/Redfish от Supermicro соответствует стандартам, обычно встречающимся в серверах этого производителя.

Здесь доступны функции HTML5 iKVM и случайно сгенерированный пароль. Далее давайте поговорим о производительности.

Производительность Supermicro AS-2115HV-TNRT

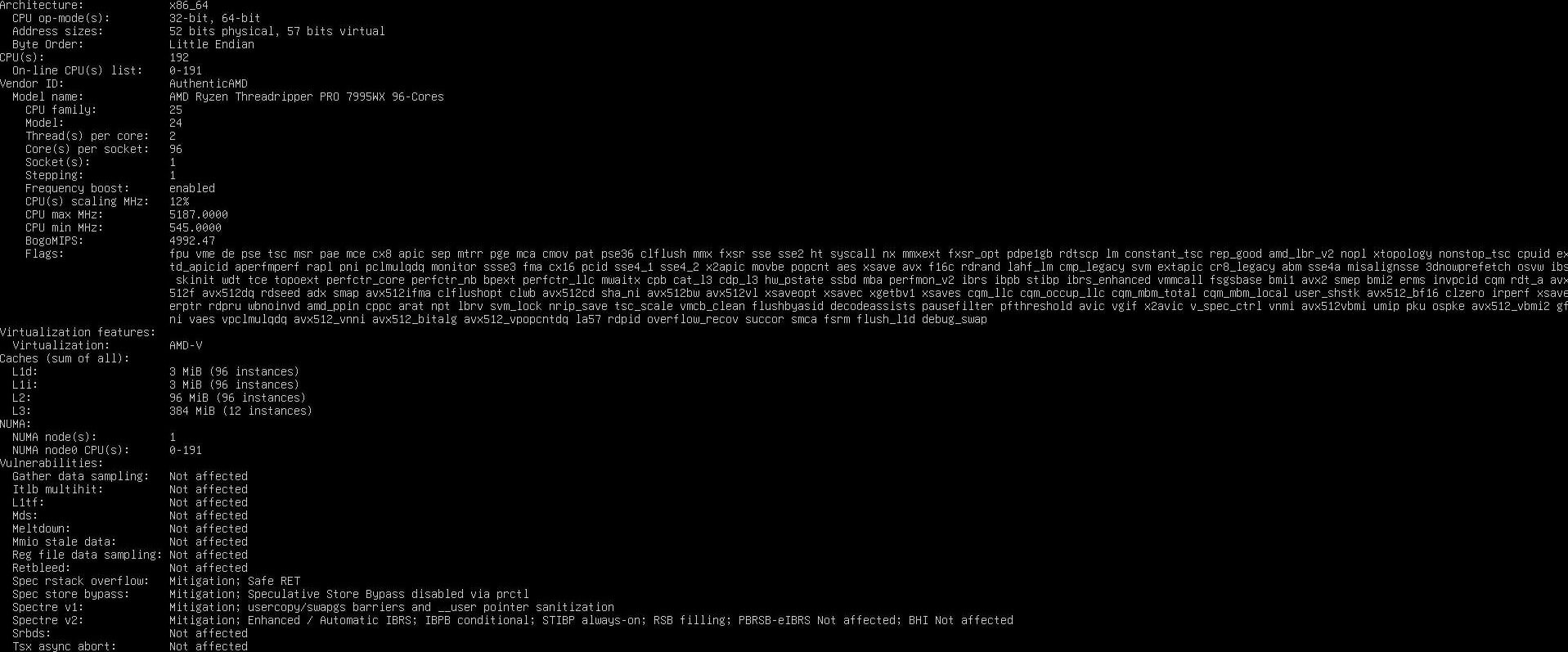

AMD Ryzen Threadripper Pro 7995WX — самый мощный процессор для рабочих станций с 96 ядрами и 192 потоками.

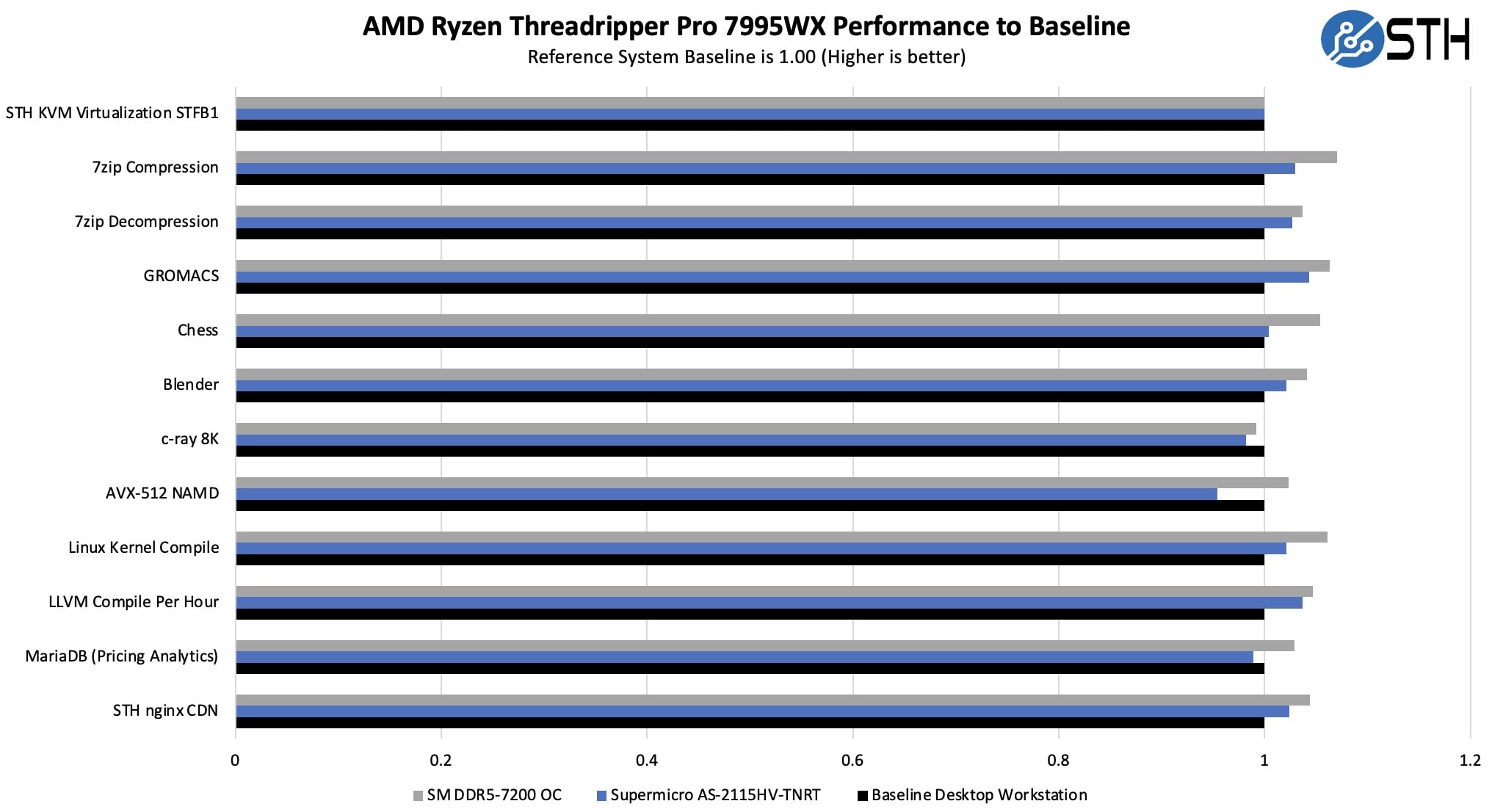

При тестировании мы сравнили результаты с обычной рабочей станцией. Установка процессора в серверное шасси не должна была негативно повлиять на производительность.

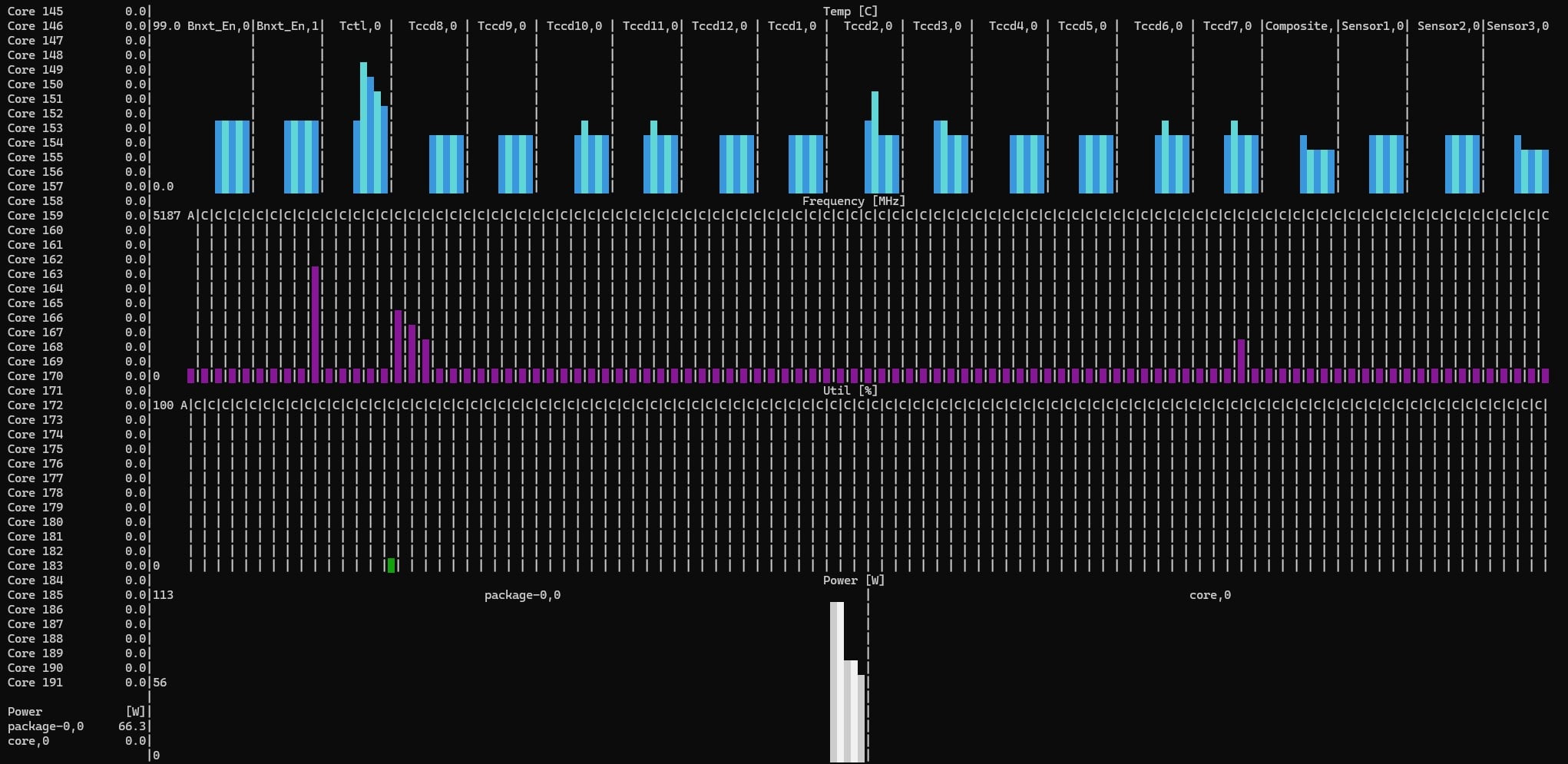

Показатели остались в пределах погрешности измерений. Даже при относительно компактном радиаторе охлаждение процессора с TDP 350 Вт в корпусе 2U сегодня не представляет сложности.

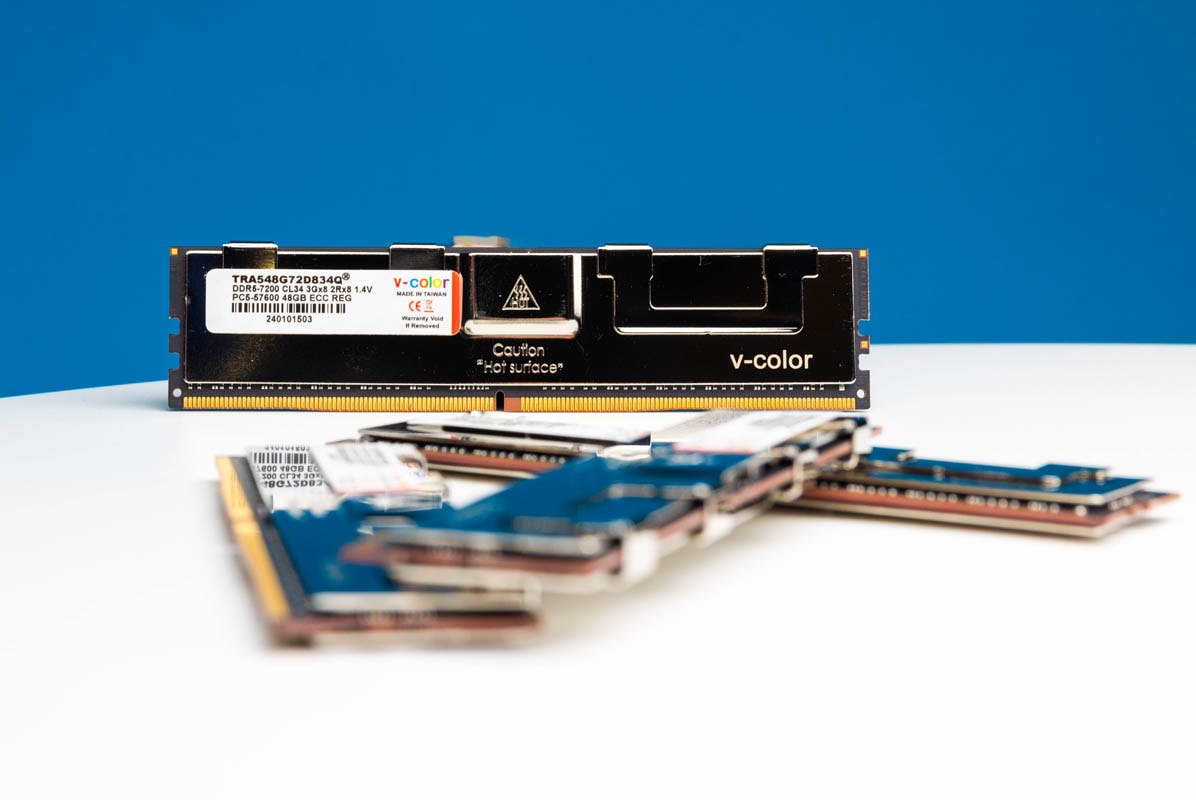

Мы разогнали память, используя модули V-Color DDR5-7200 ECC RDIMM. Это дало заметное улучшение результатов.

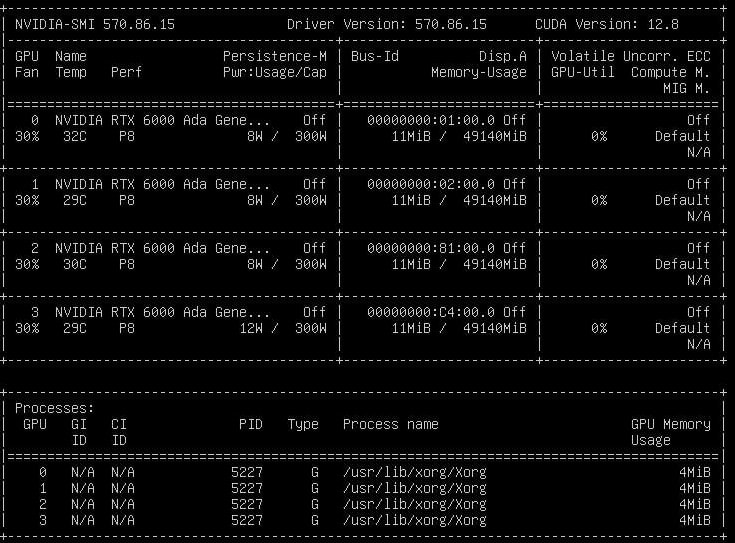

Следующий вопрос — справится ли система с четырьмя графическими процессорами NVIDIA RTX 6000 Ada.

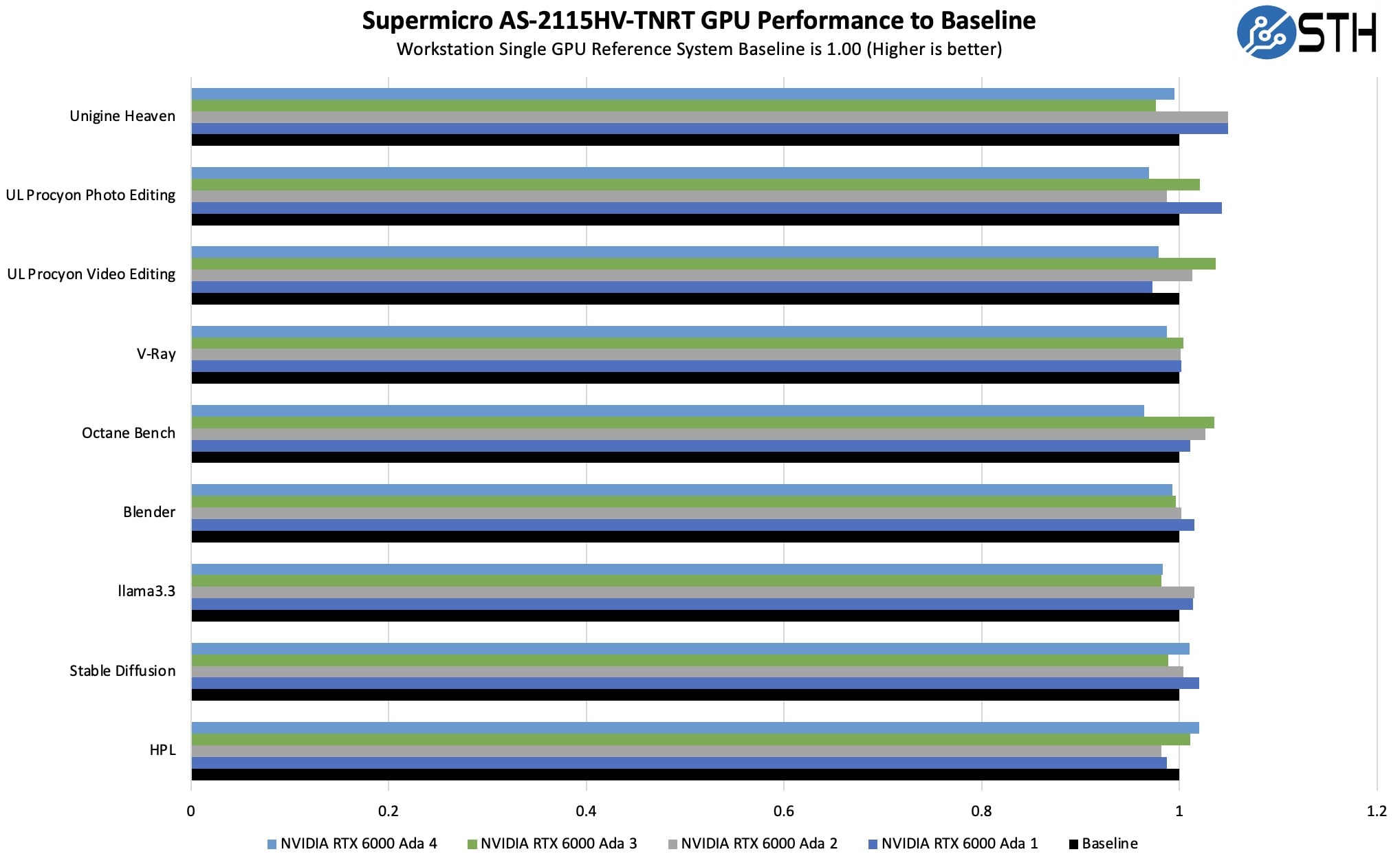

Мы провели несколько тестов на загрузку GPU для рендеринга в Windows и задач ИИ в Ubuntu Linux:

Четыре графических процессора охлаждаются эффективно: их результаты соответствуют эталонной рабочей станции Threadripper Pro с одним GPU. Теперь перейдём к разгону.

Разгон Supermicro AS-2115HV-TNRT

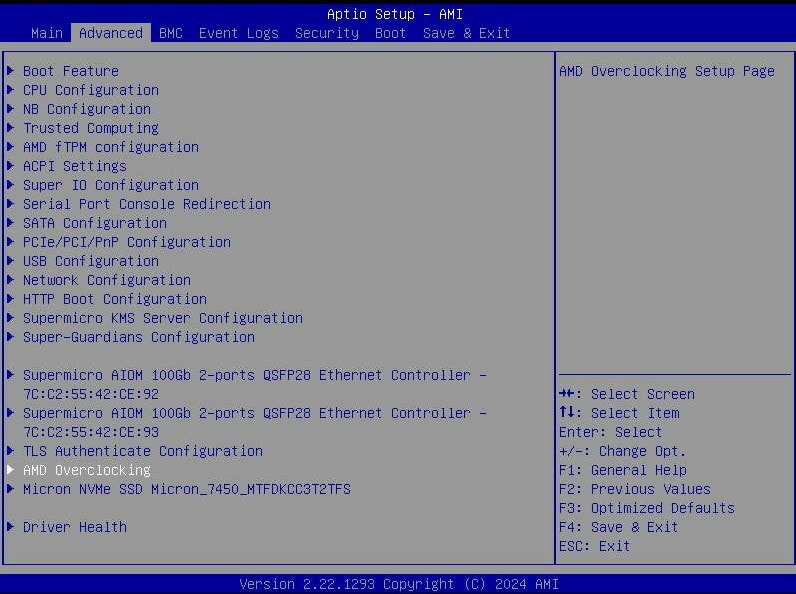

В 2012 году мы рассматривали серверы Supermicro Hyper-Speed с разгоном в формате 2U. Теперь у нас есть рабочая станция/сервер с поддержкой разгона. Вместо яркого пользовательского BIOS используется стандартная прошивка Supermicro AMI Aptio, но при внимательном изучении можно найти опцию AMD Overclocking, которую легко пропустить.

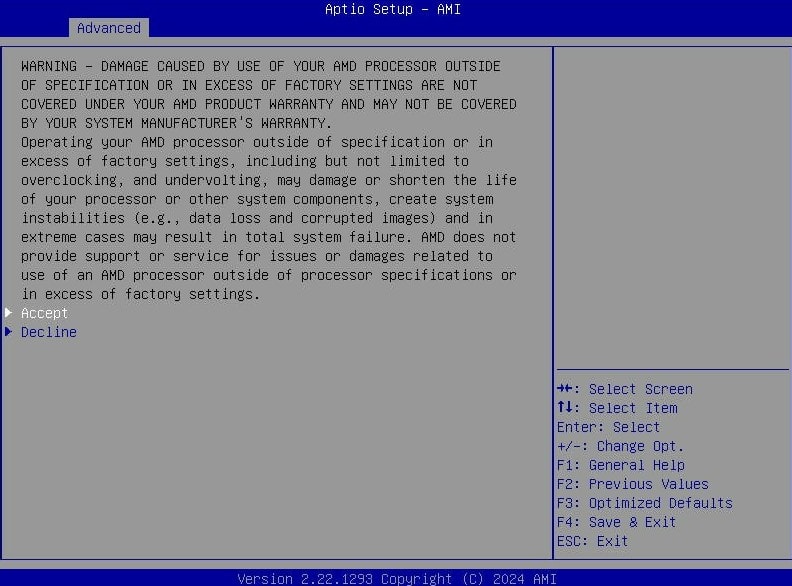

При переходе в это меню появляется предупреждение об отказе от ответственности.

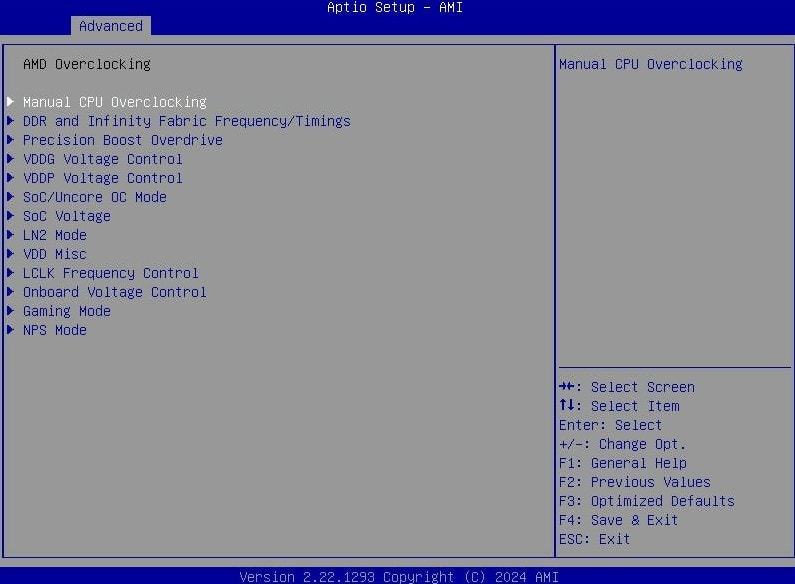

После подтверждения открывается большое количество настроек для разгона.

Вот настройки разгона процессора (CPU OC).

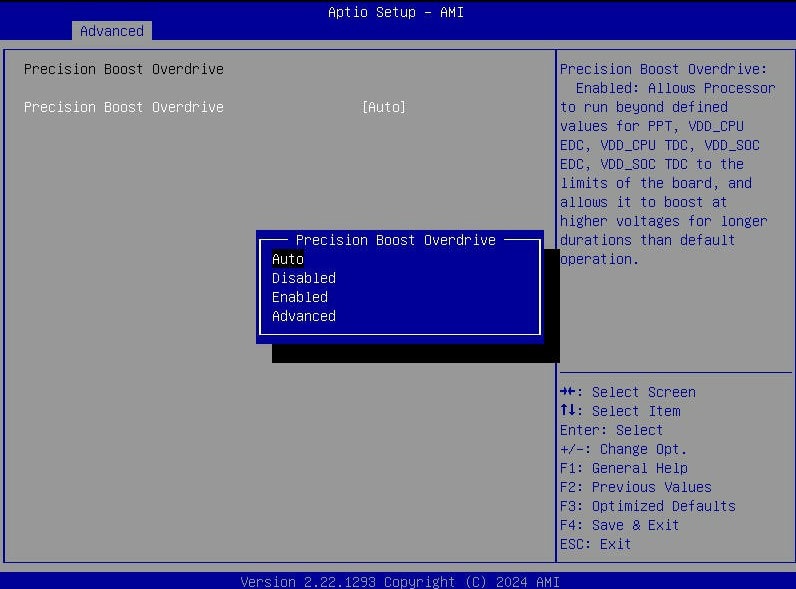

Здесь представлены настройки AMD Precision Boost Overdrive.

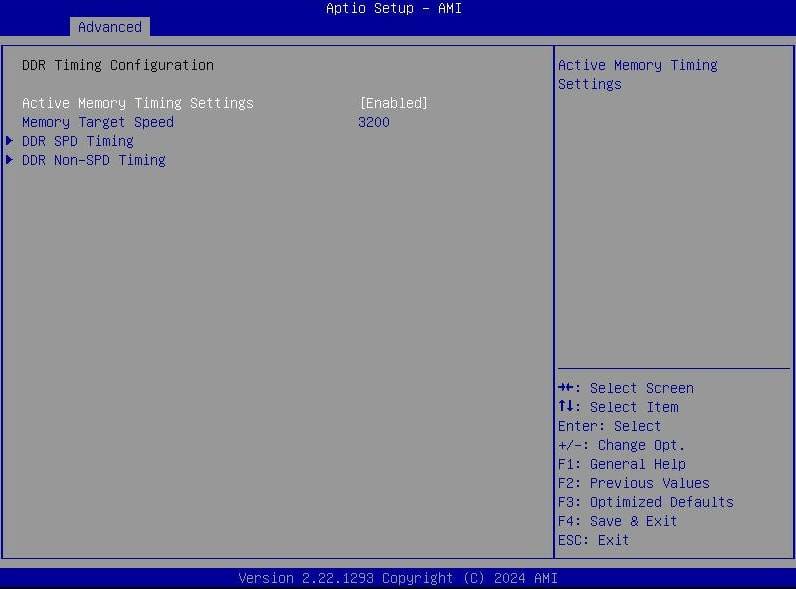

Можно настроить тайминги памяти.

Мы использовали эти настройки с модулями V-Color DDR5-7200 ECC RDIMM.

Здесь доступно множество настроек, которые позволяют получить дополнительные проценты прироста производительности.

Энергопотребление Supermicro AS-2115HV-TNRT

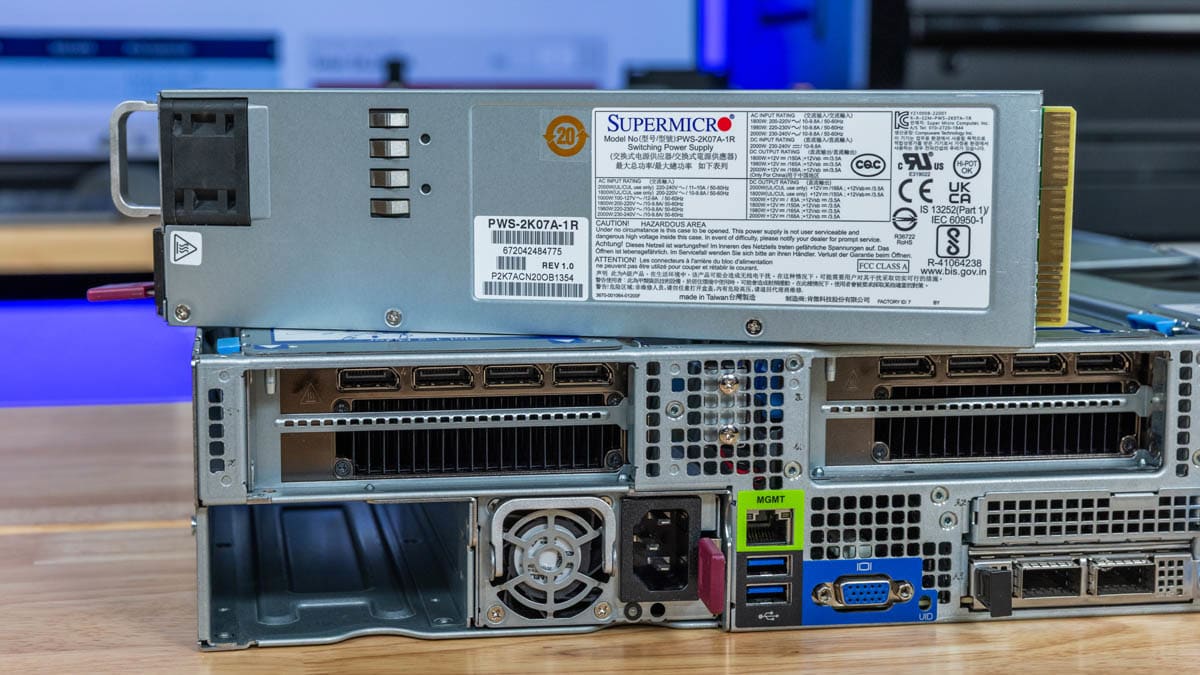

Энергопотребление составляет около 1600 Вт для основных компонентов: процессора с 96 ядрами и TDP 350 Вт, четырёх графических процессоров по 300 Вт и восьми модулей памяти DDR5. Это без учёта сетевых карт, SSD и системы охлаждения. Для этой системы Supermicro предлагает два блока питания мощностью 2 кВт с эффективностью Titanium, а также опции на 2,6 кВт и 1,6 кВт.

Это важно, поскольку при такой конфигурации энергопотребление составляет от 1800 до 2000 Вт.

В режиме простоя энергопотребление составляло 225–275 Вт. Процессоры AMD и графические процессоры NVIDIA обычно показывают хорошие результаты энергосбережения на холостом ходу. Однако при установке таких систем с четырьмя GPU в стойку разница в потреблении энергии между режимами простоя и нагрузки будет значительной для каждой из них.

Заключение

AMD Ryzen Threadripper Pro 7995WX — мощный процессор. В сочетании с четырьмя графическими процессорами и высокоскоростной сетью он позволяет создать отличную рабочую станцию для установки в стойку.

На этом этапе возникает вопрос: почему эту систему нельзя использовать как сервер для задач ИИ? После нескольких недель использования могу сказать, что у Supermicro есть более специализированные серверы для ИИ. Хотя эта система позиционируется как рабочая станция, на самом деле она прекрасно подходит и для серверных задач.

Supermicro AS-2115HV-TNRT — отличная рабочая станция для установки в стойку (или сервер), если нужна универсальная машина для графических задач, таких как рендеринг и видеомонтаж, инженерных расчётов и даже работы с ИИ. У этой системы действительно много преимуществ.
