Внешний обзор Supermicro Hyper SuperServer SYS-222HA-TN

Сервер представляет собой 2U-систему из линейки Supermicro Hyper — серии с расширенными возможностями конфигурации для высокопроизводительных задач. Глубина корпуса — 31,74 дюйма (806,2 мм), что соответствует современным стандартам.

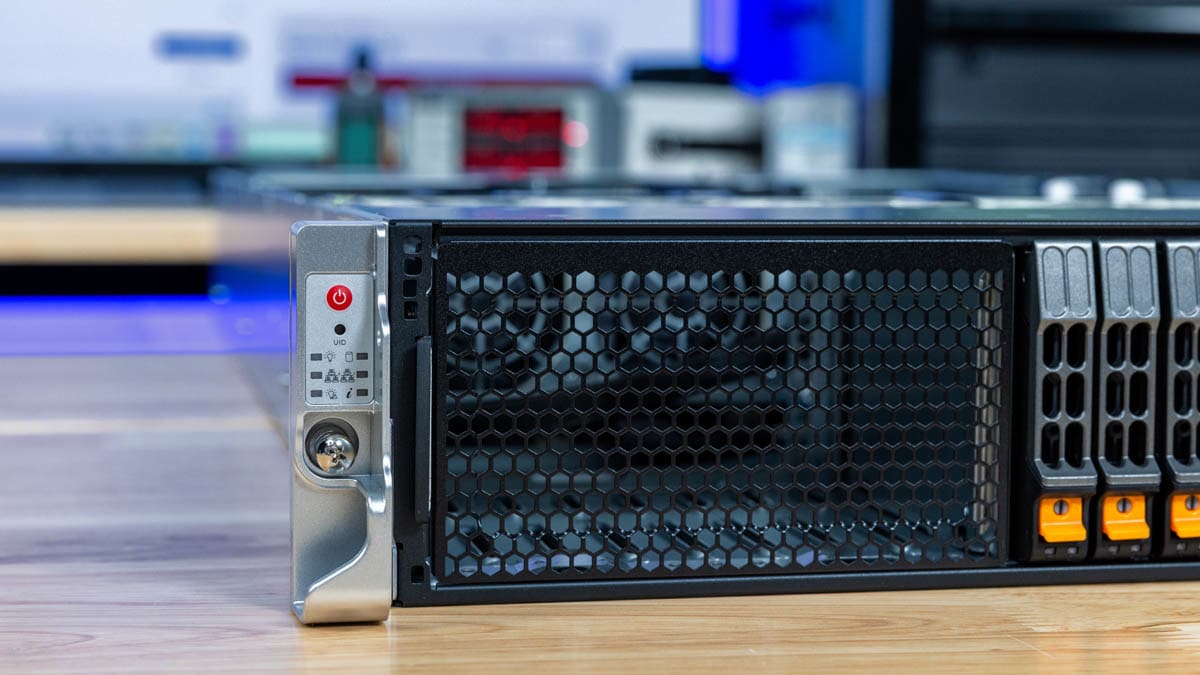

На левом креплении к стойке находятся кнопка питания и светодиодные индикаторы состояния. По обе стороны от блока хранения данных — крупные вентиляционные отверстия. Такой тип конструкции часто встречается в современных серверах, особенно с мощными процессорами и графическими ускорителями.

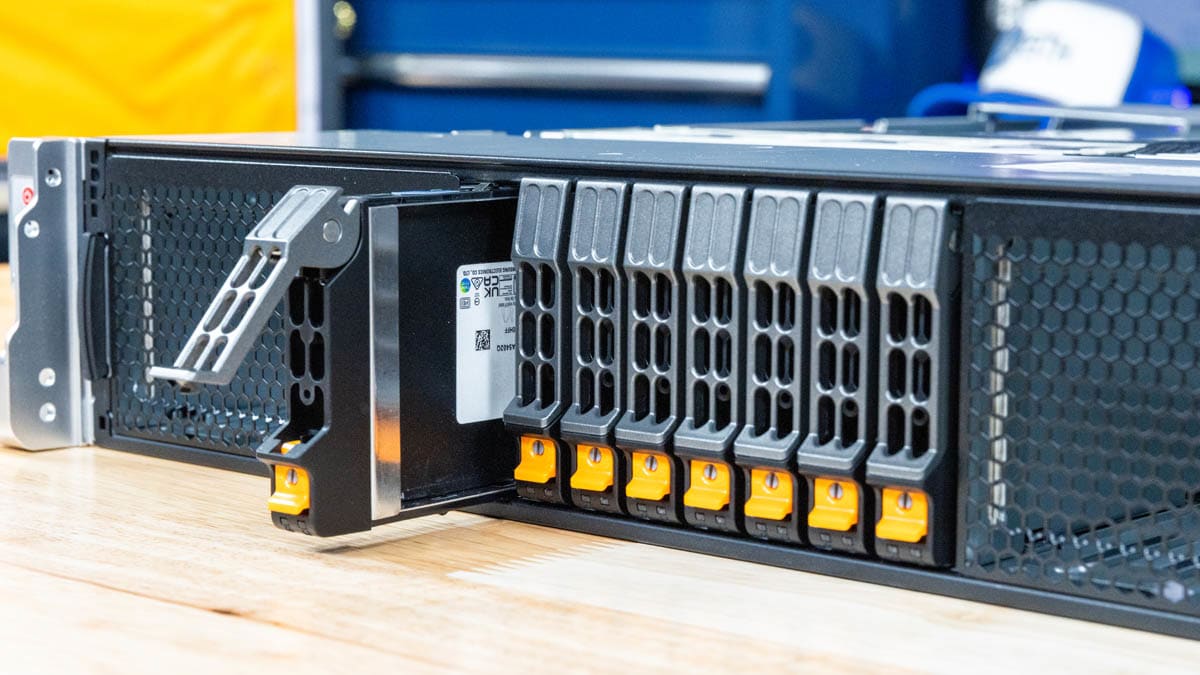

В центре корпуса расположены 8 отсеков для 2,5-дюймовых NVMe-накопителей с поддержкой PCIe Gen5.

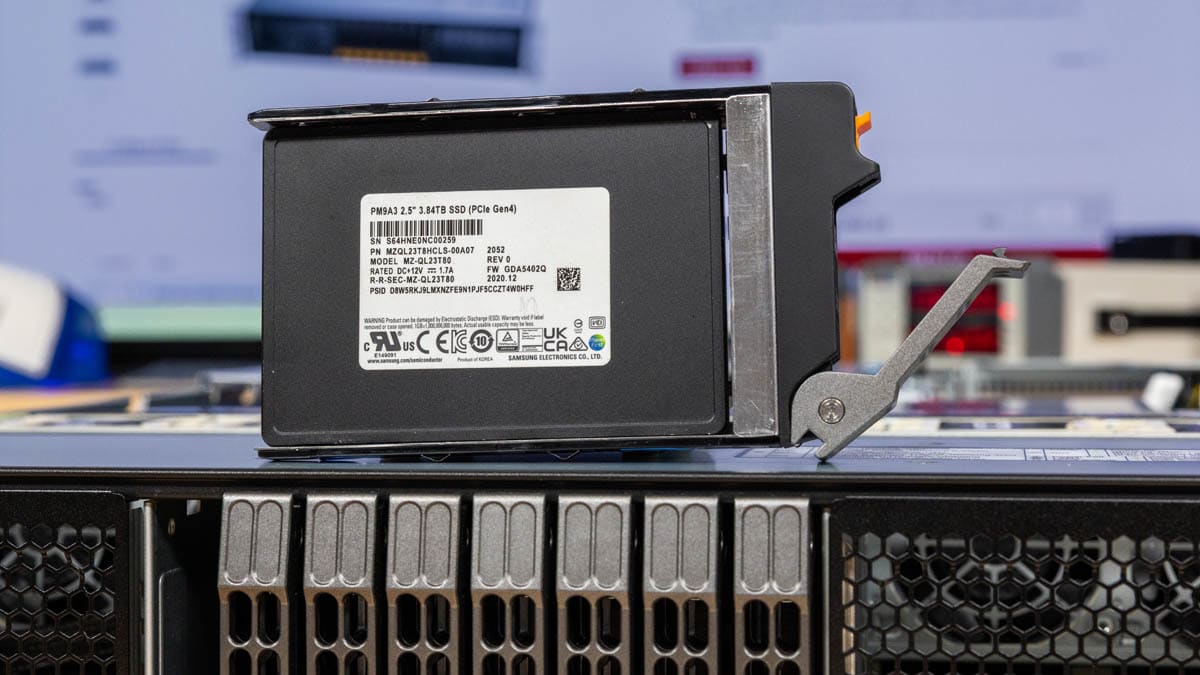

Сервер оснащён лотками для 2,5-дюймовых накопителей с безинструментальной фиксацией — стандарт для оборудования высокого уровня. На первый взгляд восемь накопителей — это немного, но с современными моделями объёмом 61,44 ТБ (например, Kioxia CD9P) или 122,88 ТБ (Solidigm D5-P5336) можно получить от 0,5 до 1,0 петабайта хранилища. Раньше такой объём занимал сервер на 8–10U или целую стойку, теперь — треть 2U-корпуса.

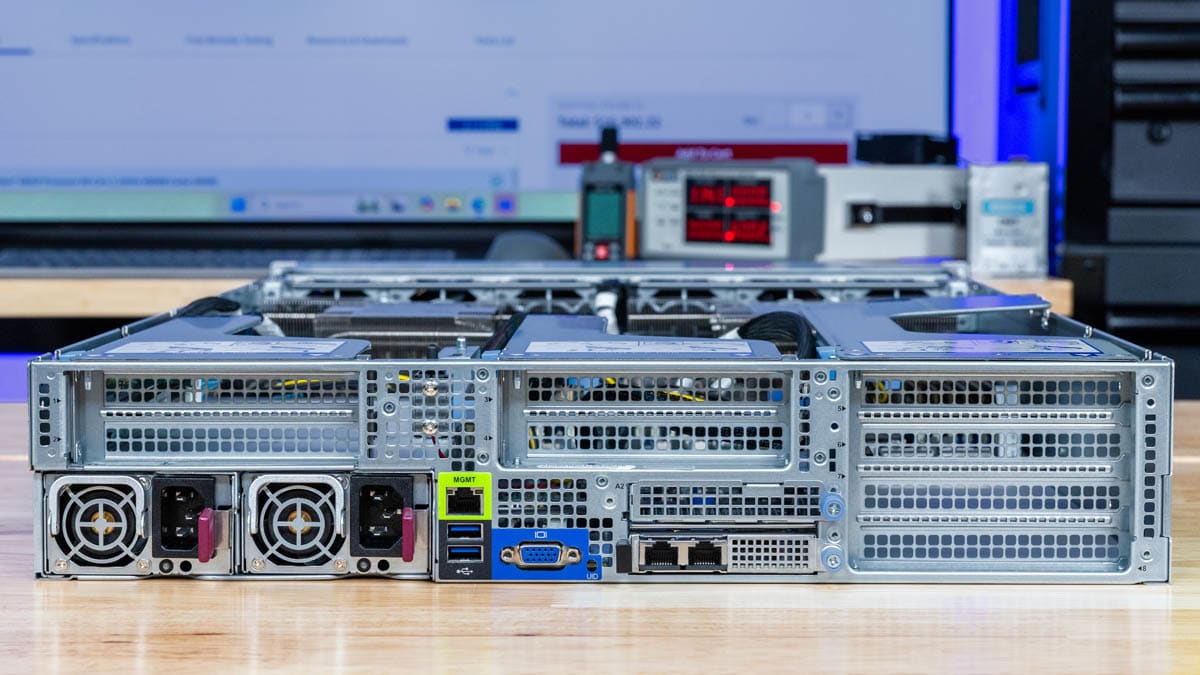

Задняя панель выполнена в привычном для серверов серии Supermicro Hyper стиле.

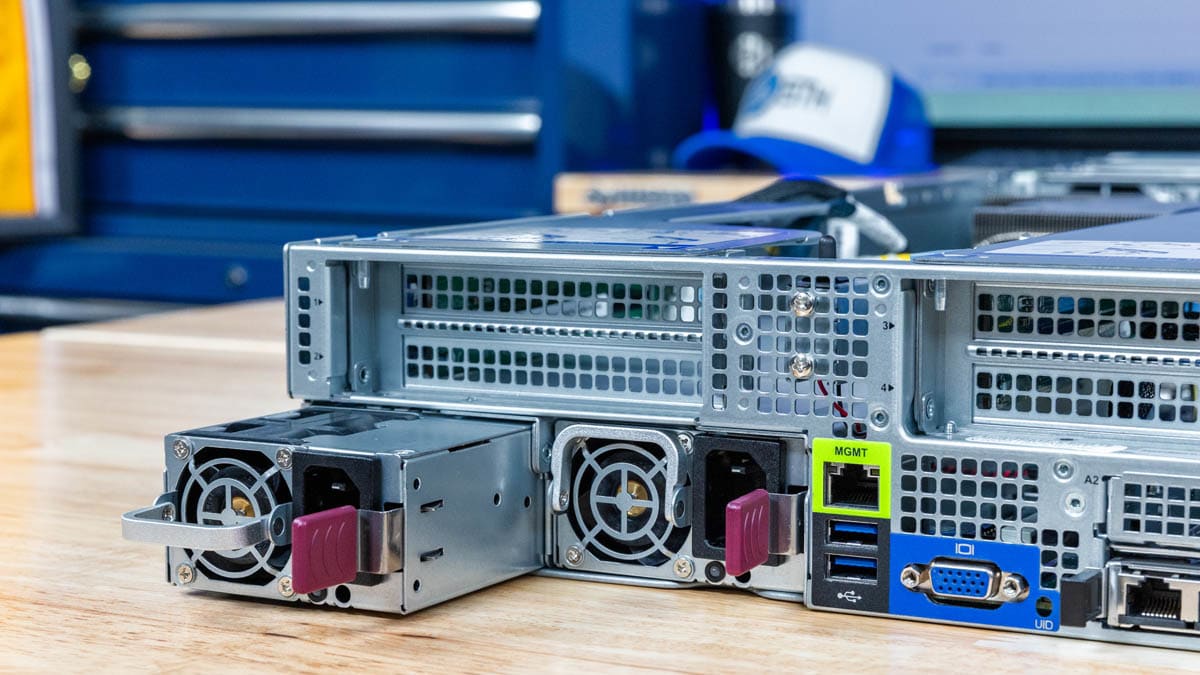

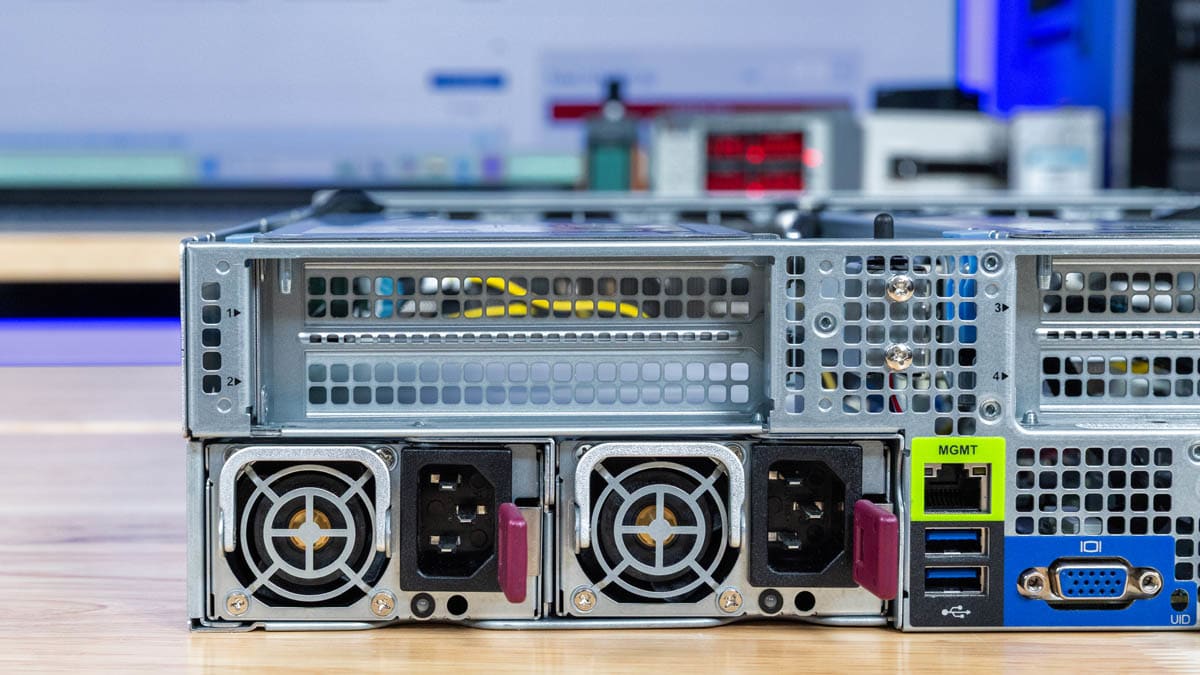

Слева на задней панели находятся резервные блоки питания и модуль вертикальных плат расширения (riser block).

Избыточные блоки питания поддерживают горячую замену — стандарт для серверов этого класса.

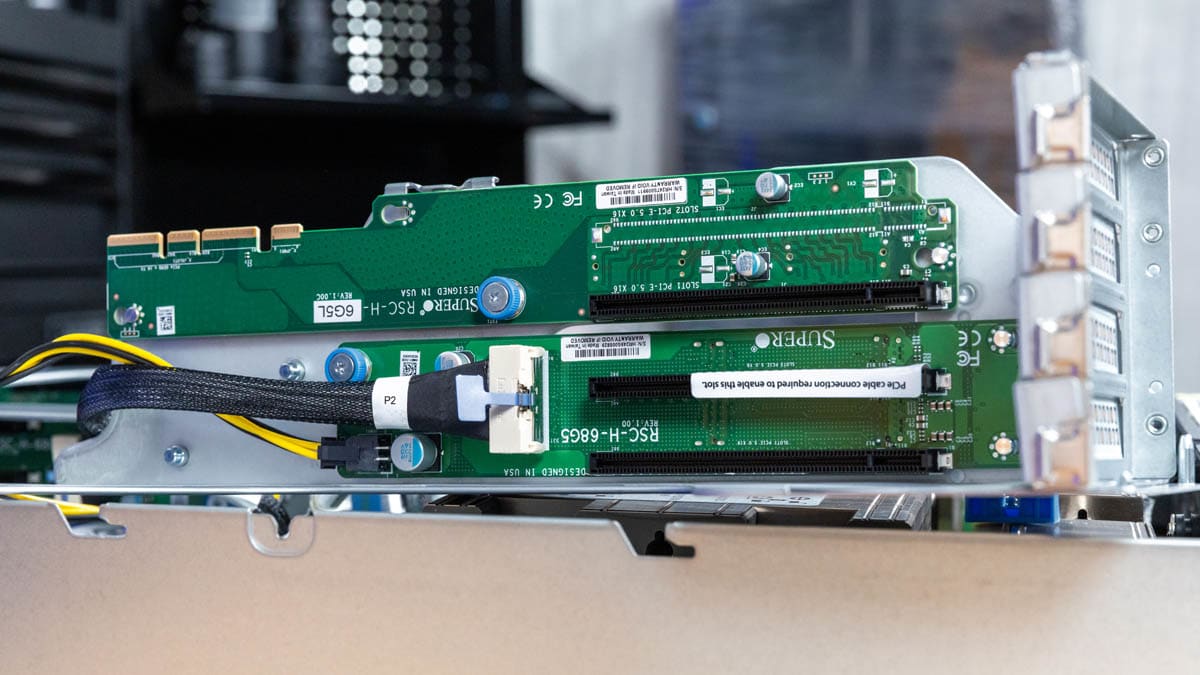

Вертикальные модули (riser) поддерживают либо два стандартных слота, либо один двухслотовый GPU. На следующей неделе мы покажем серверы с установленными графическими ускорителями. Сейчас известно, что в корпус помещается до четырёх двухслотовых GPU.

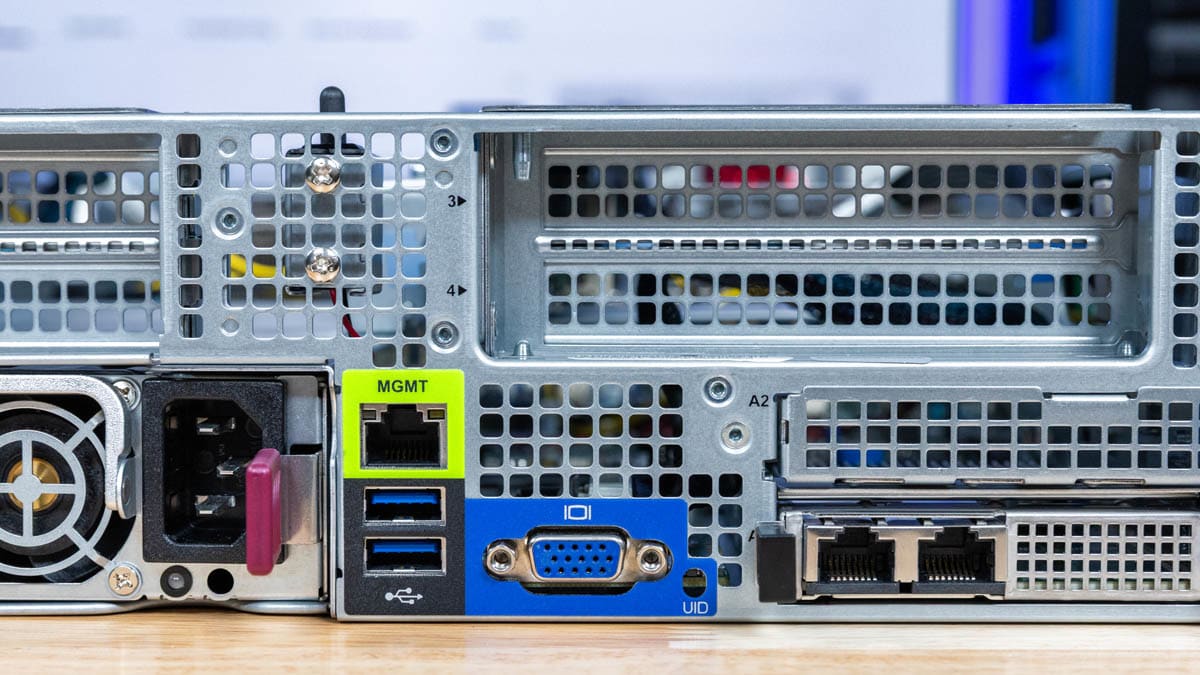

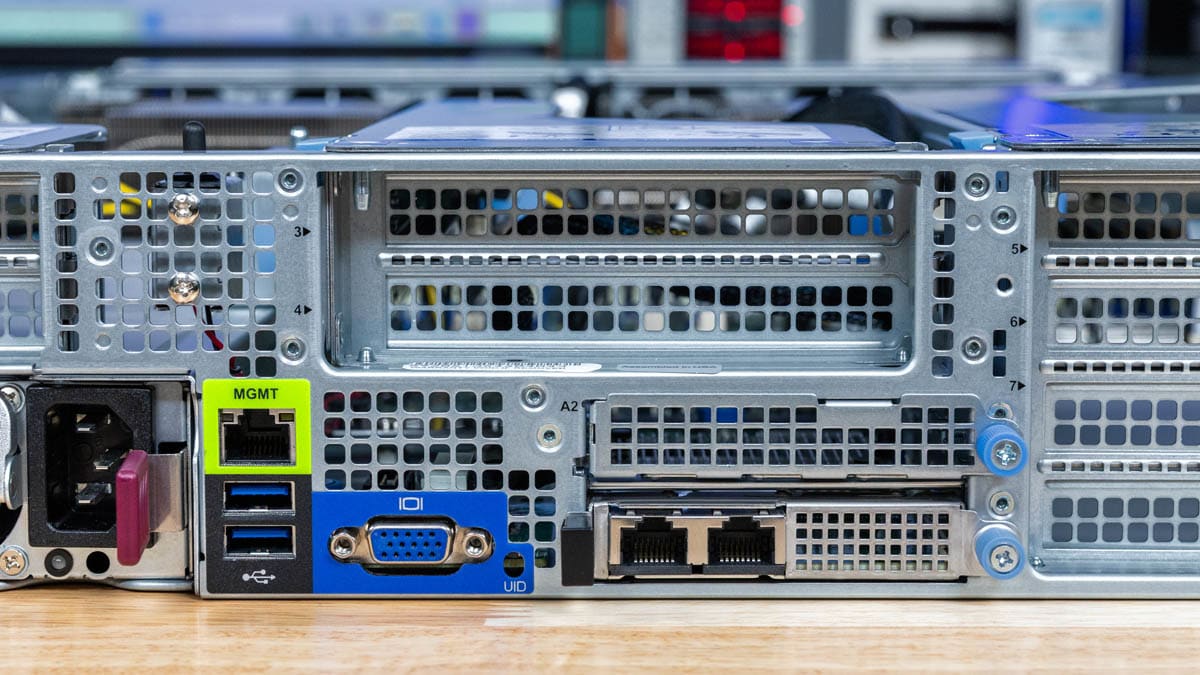

В центре панели ввода-вывода расположены порт управления вне полосы (out-of-band), два USB 3.0 и VGA-порт.

Над задней панелью ввода-вывода расположен дополнительный вертикальный модуль (riser) с двумя слотами.

Под центральными вертикальными модулями находятся два слота AIOM / OCP NIC 3.0. В нашем сервере нет комплекта для такой конфигурации, но при необходимости можно установить дополнительный комплект, чтобы разместить вторую карту AIOM / OCP NIC 3.0 поверх базовой.

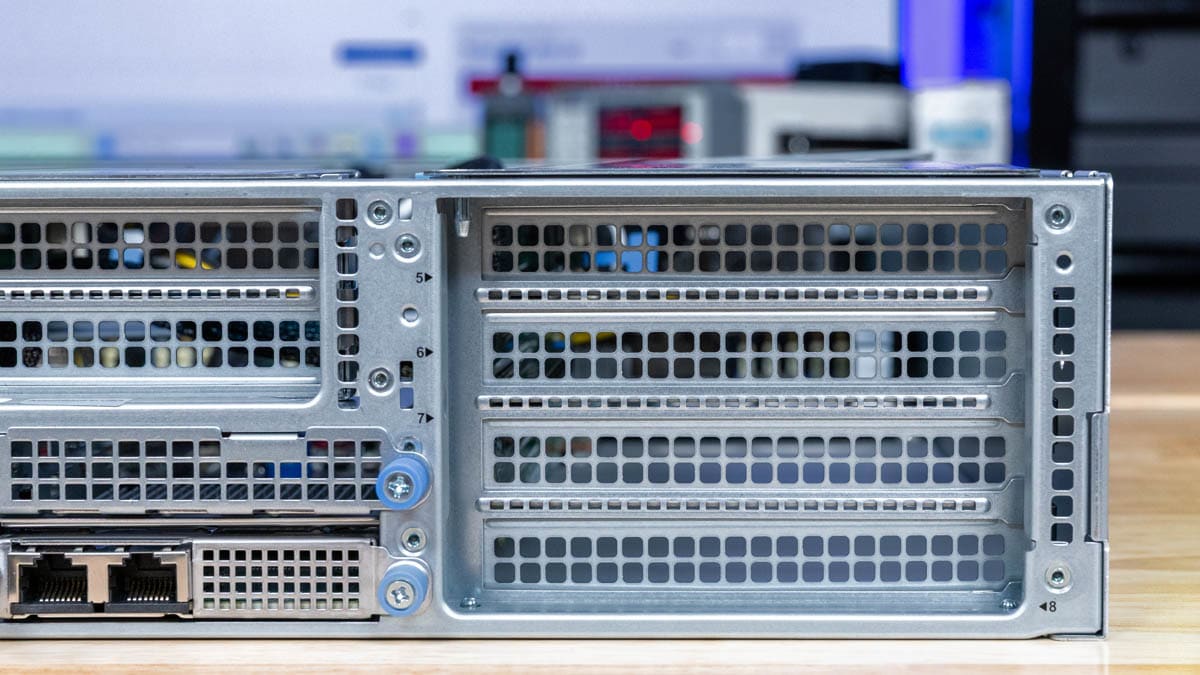

С правой стороны находятся четыре слота расширения.

В нашей конфигурации вертикальных модулей установлены два двухслотовых графических ускорителя, поэтому один слот на riser-модуле свободен. Система спроектирована для гибкой настройки под разные задачи.

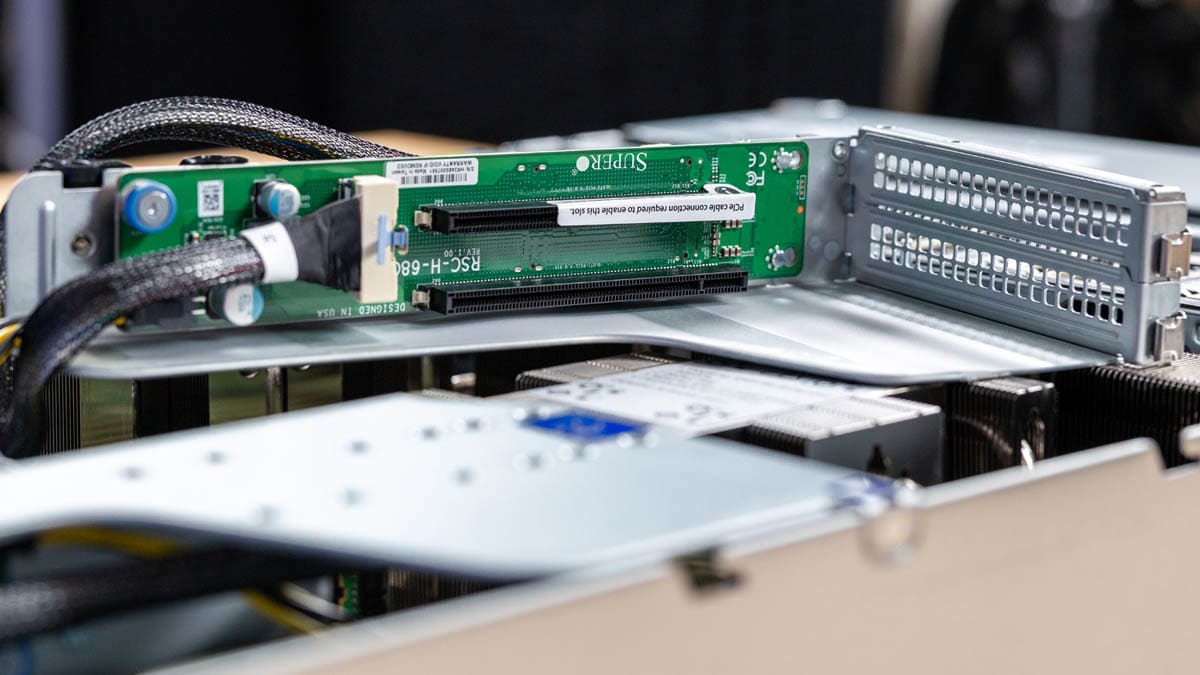

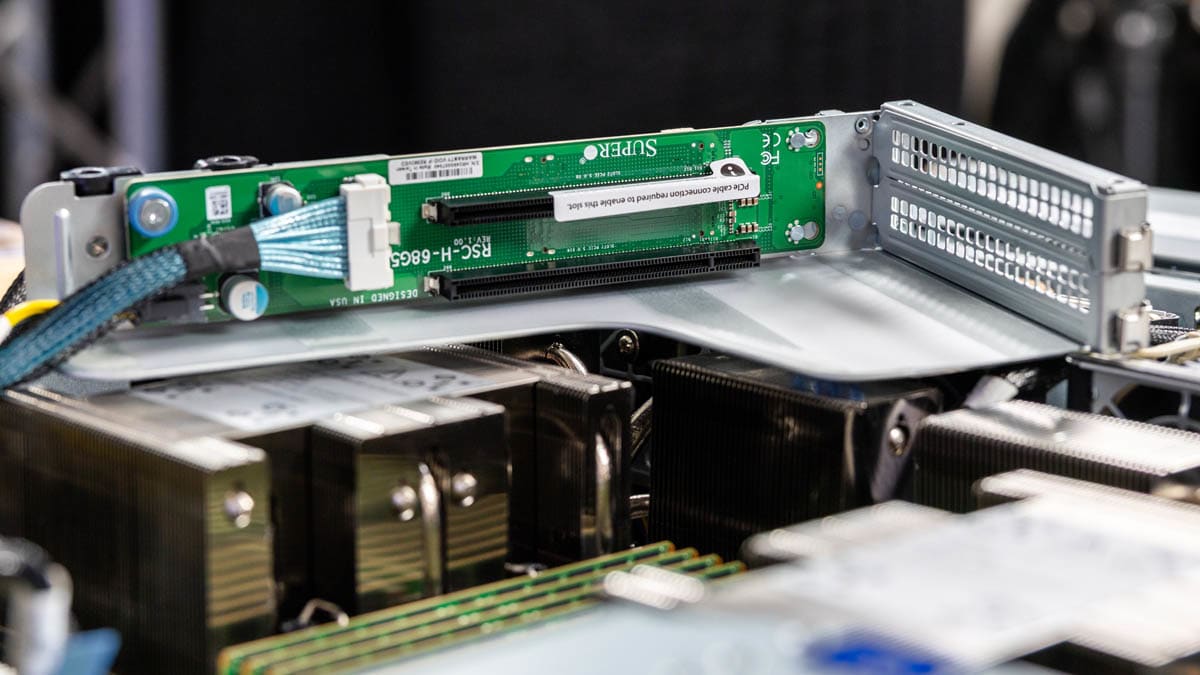

Вертикальные модули оснащены новым механизмом фиксации от Supermicro, но, как и в прошлом поколении, их можно установить без инструментов.

Сервер можно сконфигурировать с двумя слотами AIOM / OCP NIC 3.0 и восемью слотами полноразмерной высоты. У нас показан один из возможных вариантов.

Обзор Supermicro Hyper SuperServer SYS-222HA-TN изнутри

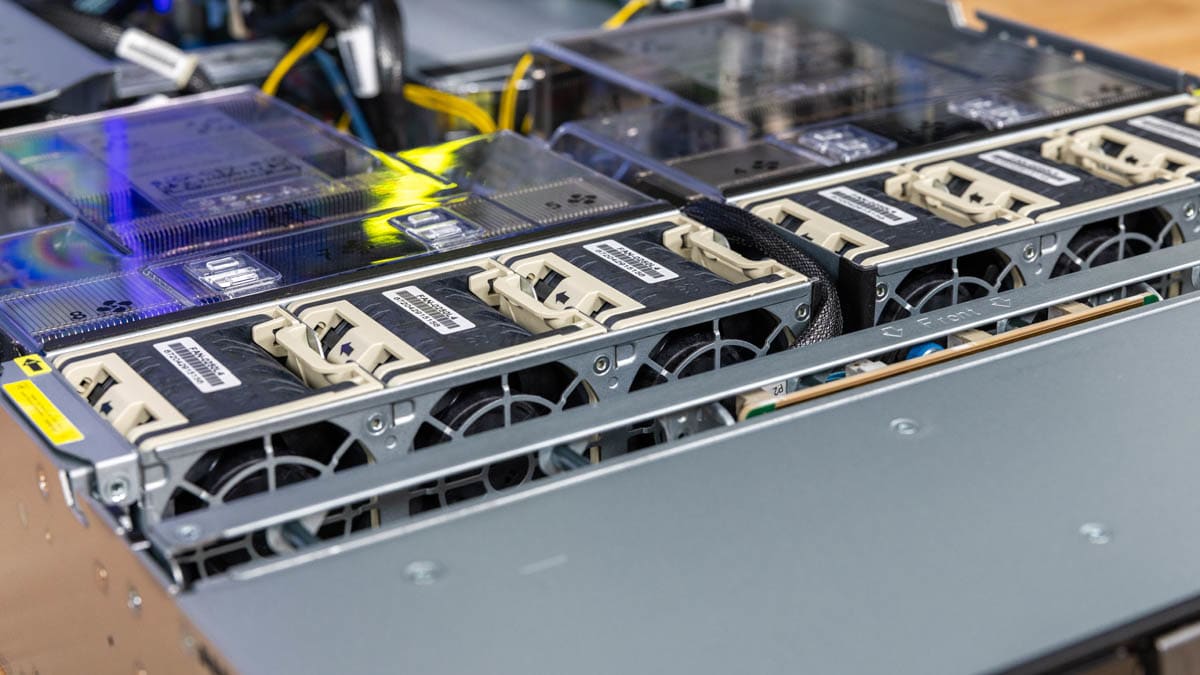

За фронтальными отсеками для накопителей расположены шесть вентиляторов.

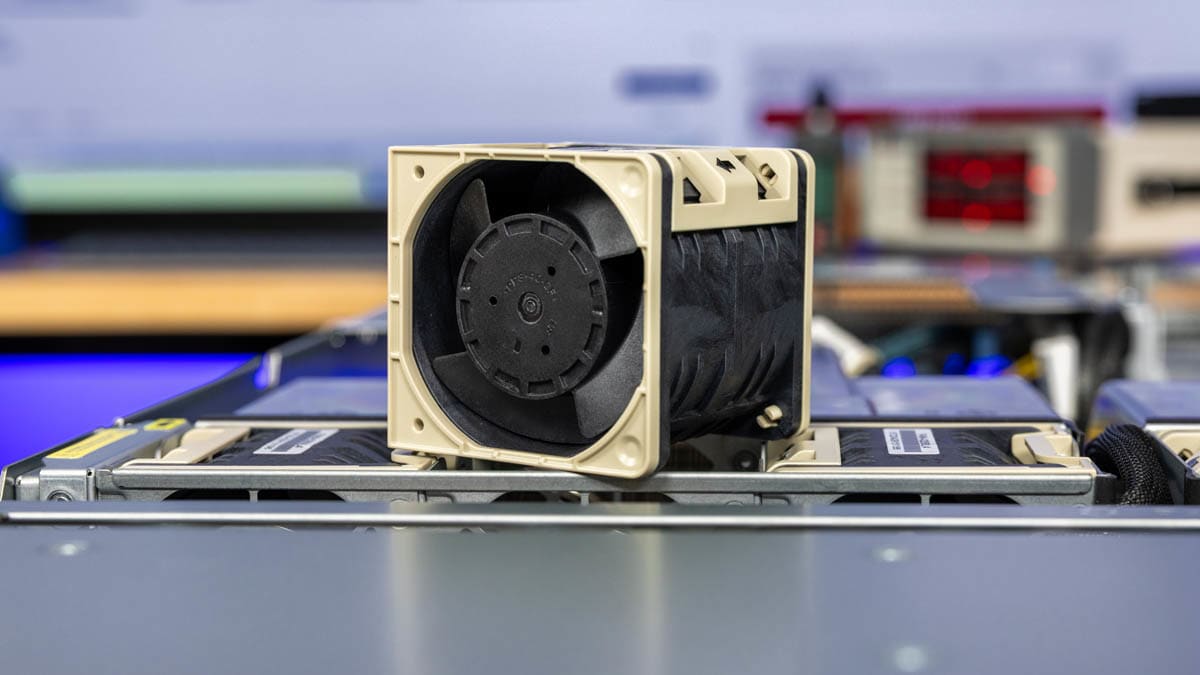

Вентиляторы поддерживают горячую замену.

При извлечении вентиляторов видна задняя панель подключения NVMe-накопителей и часть кабельной разводки за перегородкой.

Вентиляторы нагнетают воздух через направляющие, направляя поток через радиаторы процессоров и слоты памяти DDR5.

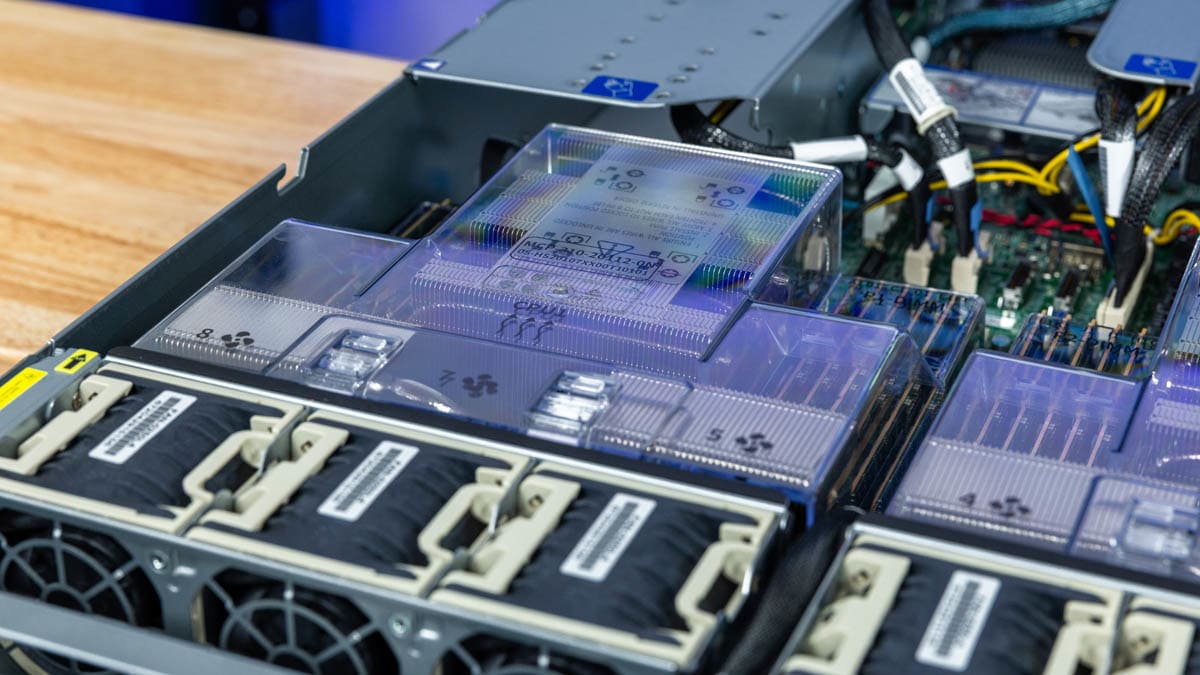

Прозрачные пластиковые направляющие воздушного потока можно снимать по отдельности. Это удобнее, чем у некоторых производителей, где для обслуживания процессора или памяти нужно отключать кабели PCIe и снимать всю направляющую целиком. Такая конструкция упрощает обслуживание.

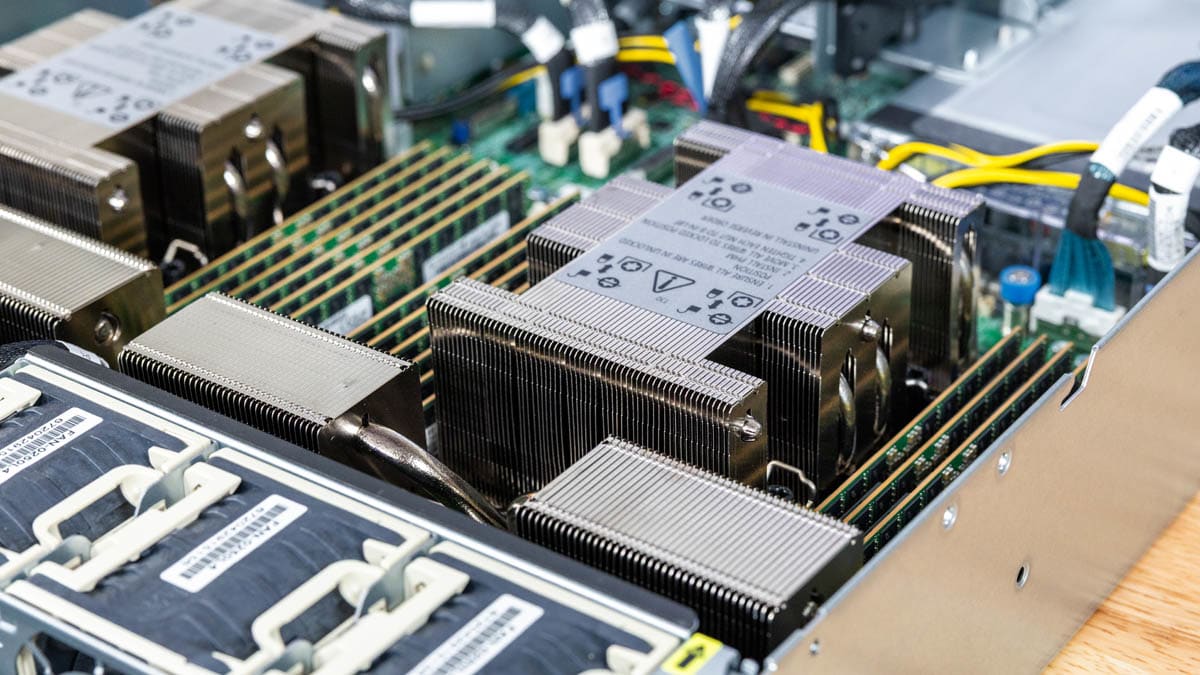

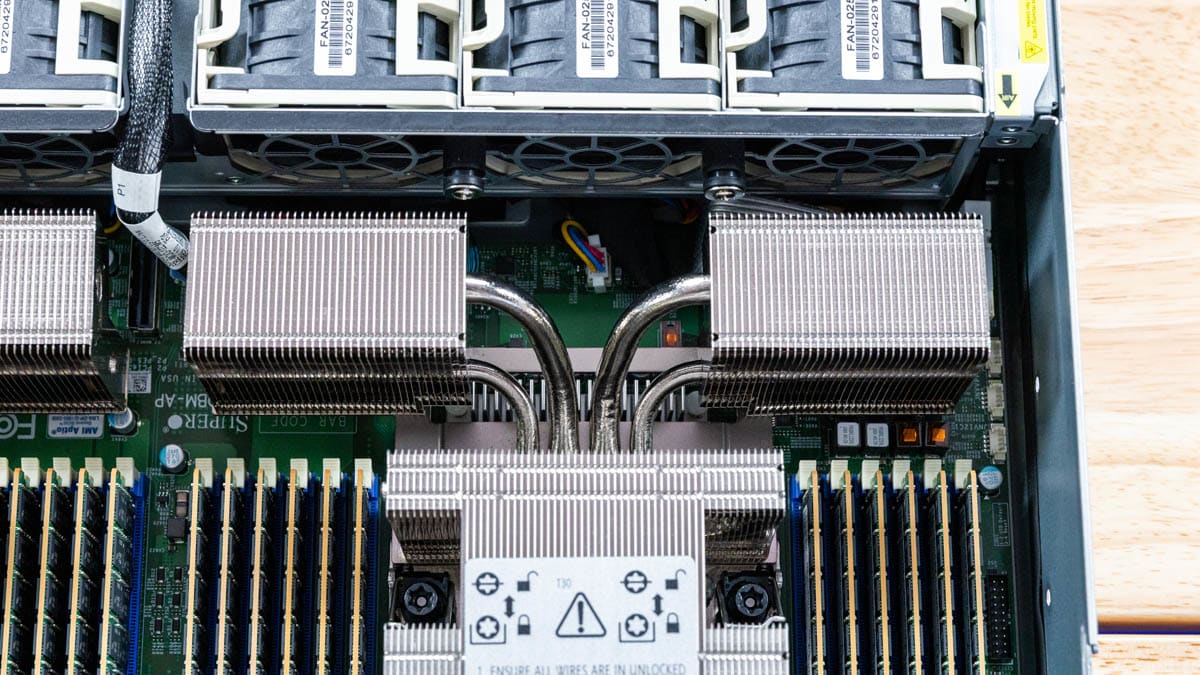

Радиаторы охлаждения выглядят внушительно. Сервер поддерживает процессоры с TDP до 500 Вт, поэтому использует тепловые трубки — такой тип охлаждения характерен для мощных серверов.

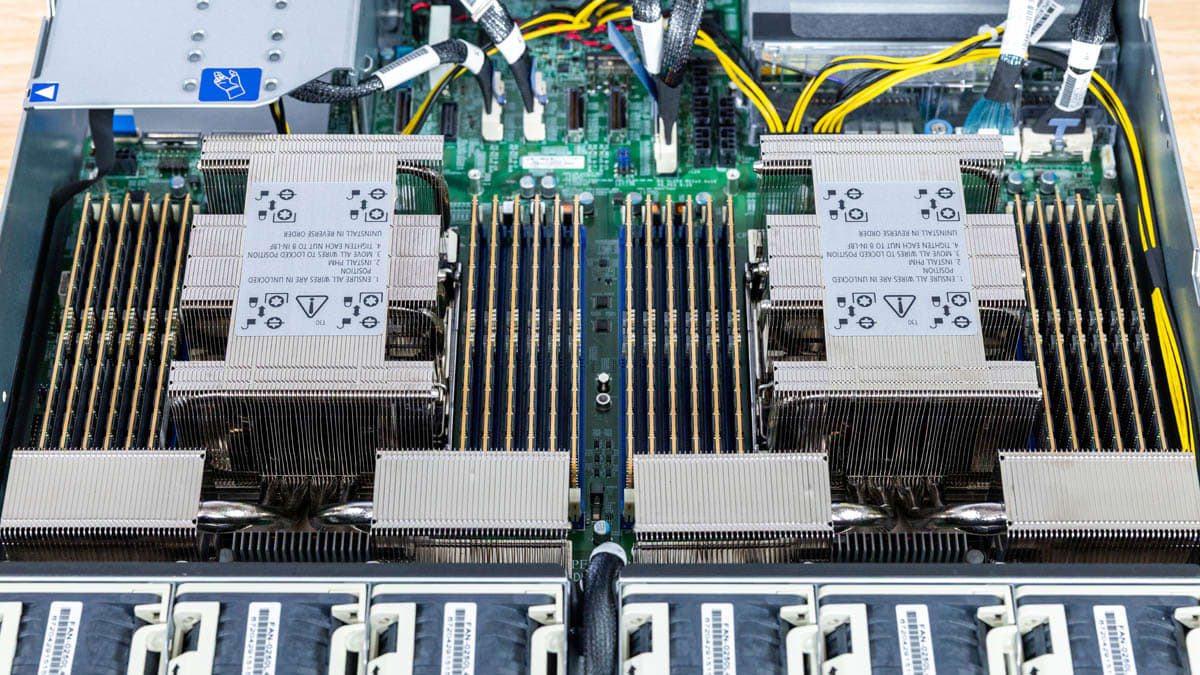

В сервере установлены два процессора Intel Xeon серии 6900P, поколение Granite Rapids-AP.

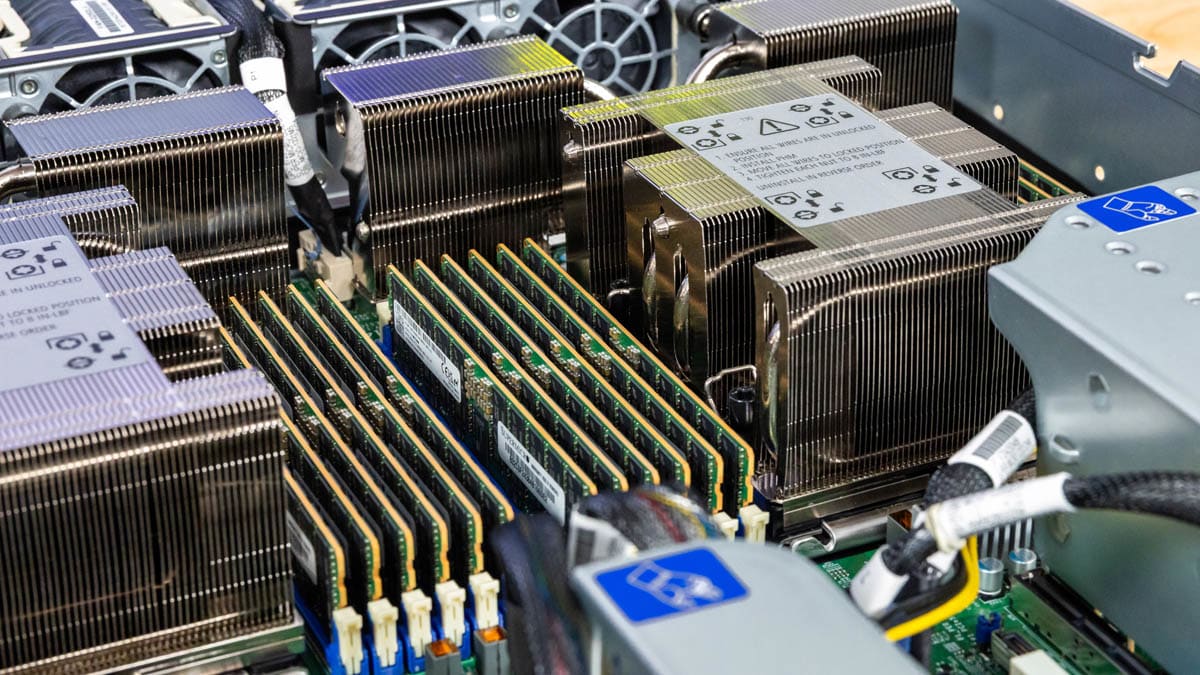

Каждому процессору доступно по 12 слотов памяти, всего 24. Процессоры серии Xeon 6900P поддерживают DDR5 RDIMM с частотой до 6400 MT/s и MCRDIMM/MRDIMM с частотой до 8800 MT/s, что увеличивает пропускную способность. На фото — модули MCRDIMM/MRDIMM. В этом обзоре мы рассмотрим конфигурацию с DDR5 6400 MT/s. Отдельный материал сравнит оба типа памяти.

Материнская плата не занимает всю глубину шасси. Часть соединений PCIe выведена отдельно и подключается к слотам расширения сервера.

В системе есть разъёмы питания для компонентов с высоким энергопотреблением, например графических процессоров и ускорителей.

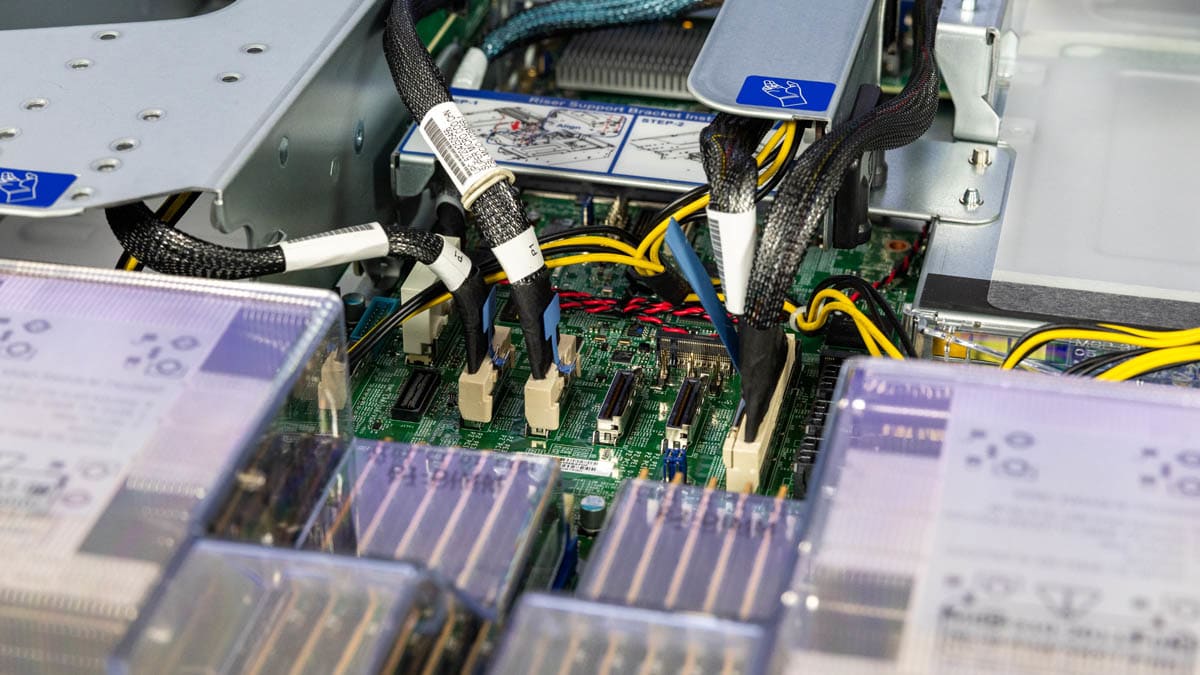

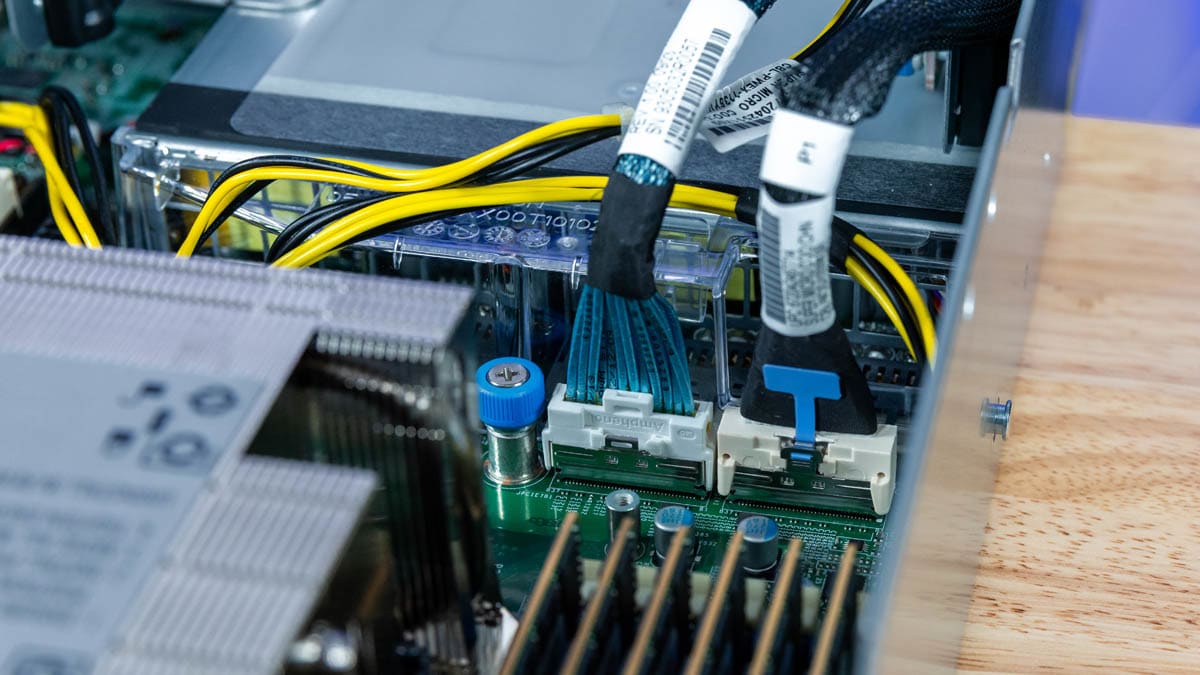

Разъёмы MCIO для кабельных подключений расположены по всему серверу.

Разъёмы MCIO действительно расположены по всему серверу.

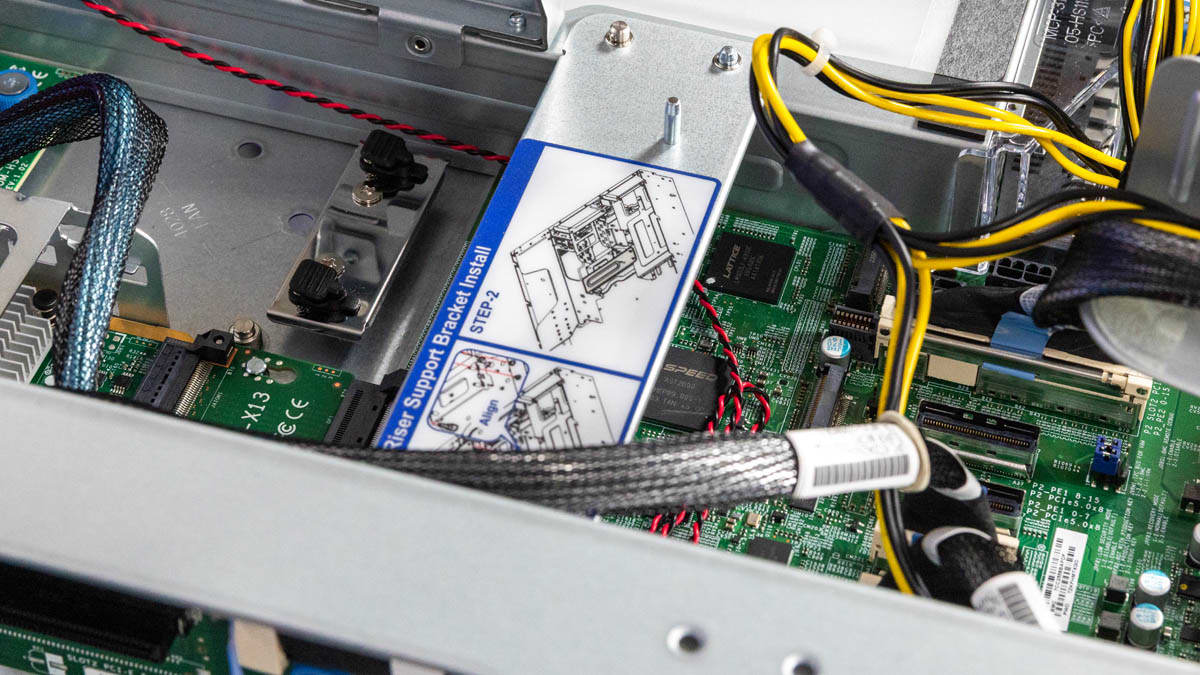

Материнская плата компактна: она начинается у вентиляторов спереди, но не доходит до задней части корпуса. Из-за этого слоты для двух SSD M.2 ориентированы к задней панели, а защёлки крепятся к корпусу, а не к плате.

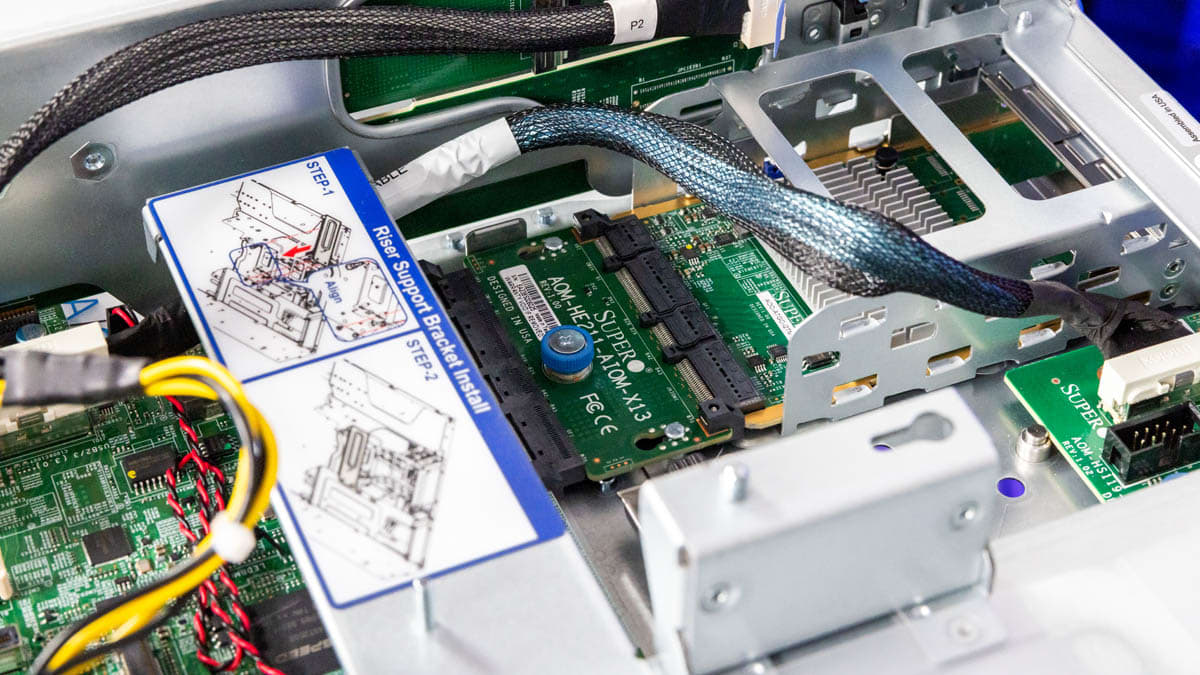

Мы уже упоминали это в обзоре: система Supermicro AIOM / OCP NIC 3.0 поддерживает один слот по умолчанию с возможностью добавить второй. При заказе сервера эту опцию стоит включить.

Блок-схема Supermicro Hyper SuperServer SYS-222HA-TN

Вот краткая блок-схема сервера.

В этом поколении произошли важные изменения: ввод-вывод обрабатывают непосредственно процессоры, без использования чипсета (PCH). Это упрощает систему и устраняет дорогой компонент с материнской платы.

Управление сервером Supermicro Hyper SuperServer SYS-222HA-TN

Сервер использует контроллер ASPEED AST2600 BMC для управления вне полосы (out-of-band) через IPMI.

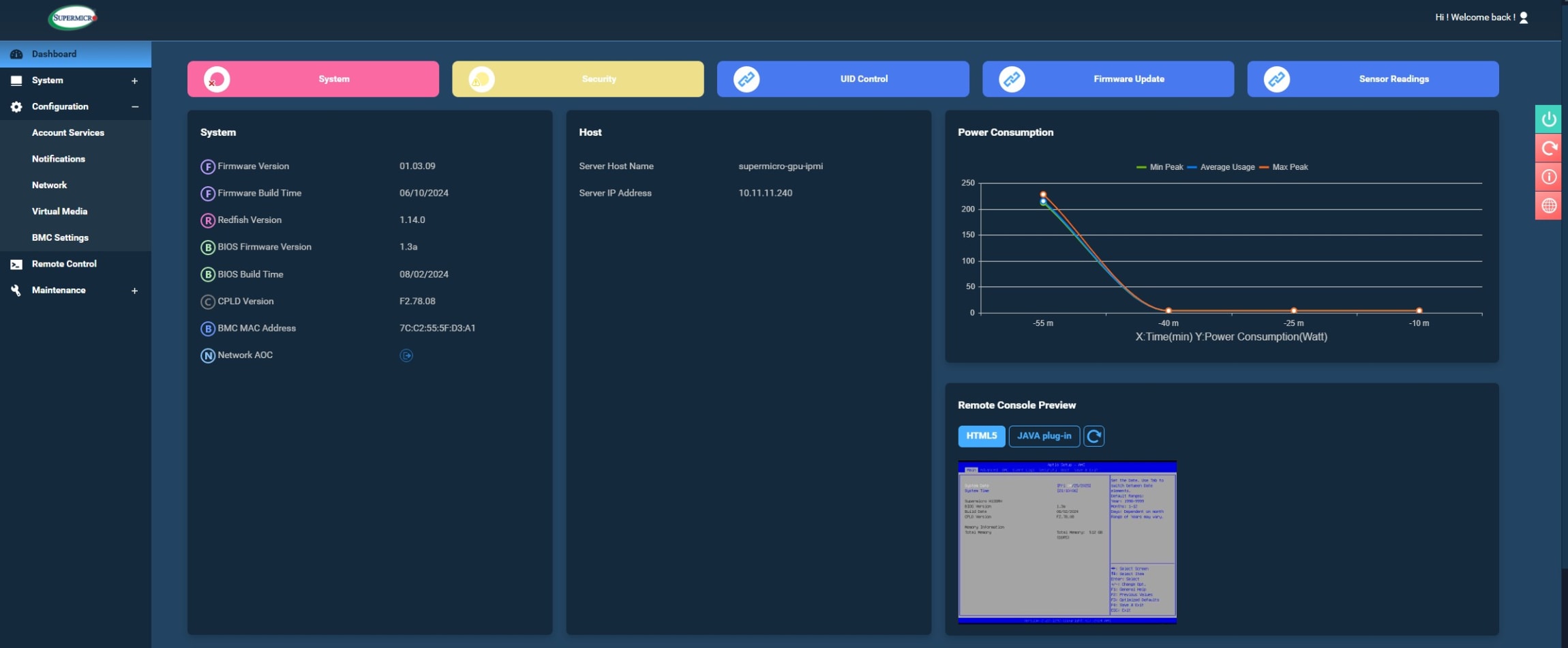

Веб-интерфейс управления Supermicro IPMI/Redfish соответствует стандартам серверов Supermicro — привычный и функциональный.

Доступны функции, такие как HTML5 iKVM, и применяется случайно сгенерированный пароль.

Производительность

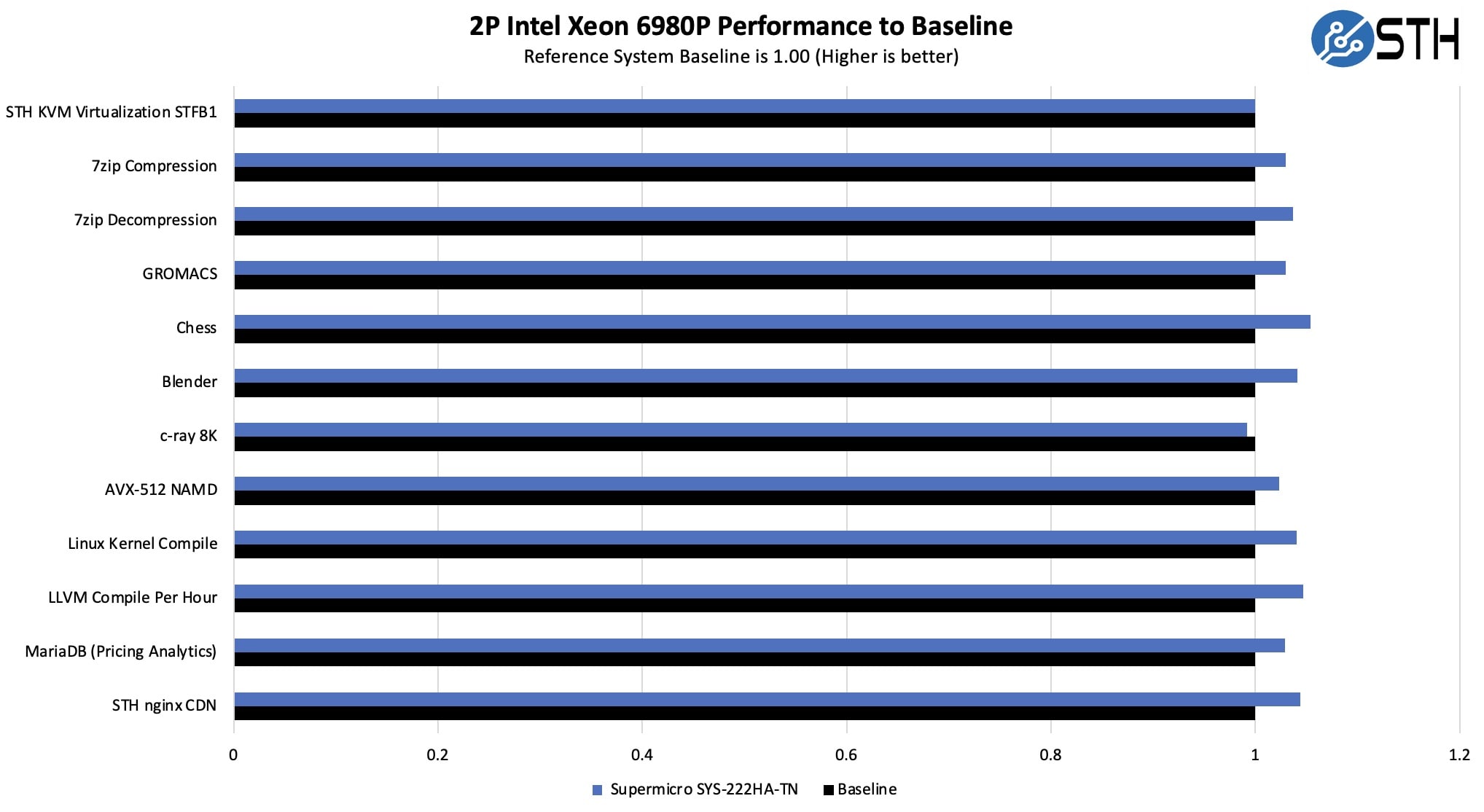

Для тестирования мы использовали самые мощные процессоры Intel Xeon 6980P и сравнили производительность с памятью DDR5-6400 относительно базовой конфигурации. Процессоры с TDP 500 Вт — максимально допустимое значение для этого сервера.

Сервер показывает производительность, близкую к базовой конфигурации. В будущем материале мы расскажем, что некоторые задачи заметно выигрывают от памяти MCRDIMM/MRDIMM с частотой 8800 MT/s. Возможность использовать такую быструю память — важное преимущество сервера.

Потребляемая мощность

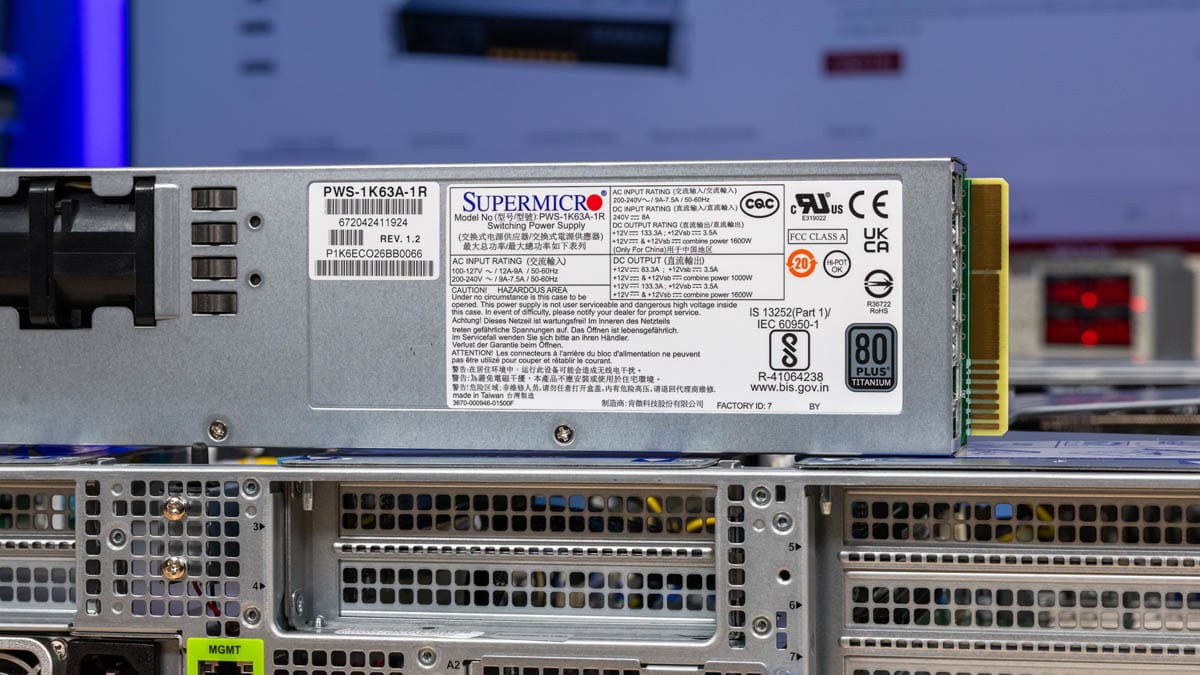

В нашем сервере установлены блоки питания мощностью 1,6 кВт с сертификатом 80Plus Titanium — минимальный вариант для этой модели. Также доступны блоки по 2 кВт и 2,6 кВт с двумя блоками, которые подходят для серверов с несколькими графическими ускорителями или вычислительными картами.

При пиковых нагрузках сервер потреблял от 1,2 до 1,3 кВт от розетки. При блоках питания на 1,6 кВт оставался запас мощности.

STH Server Spider: Supermicro Hyper SuperServer SYS-222HA-TN

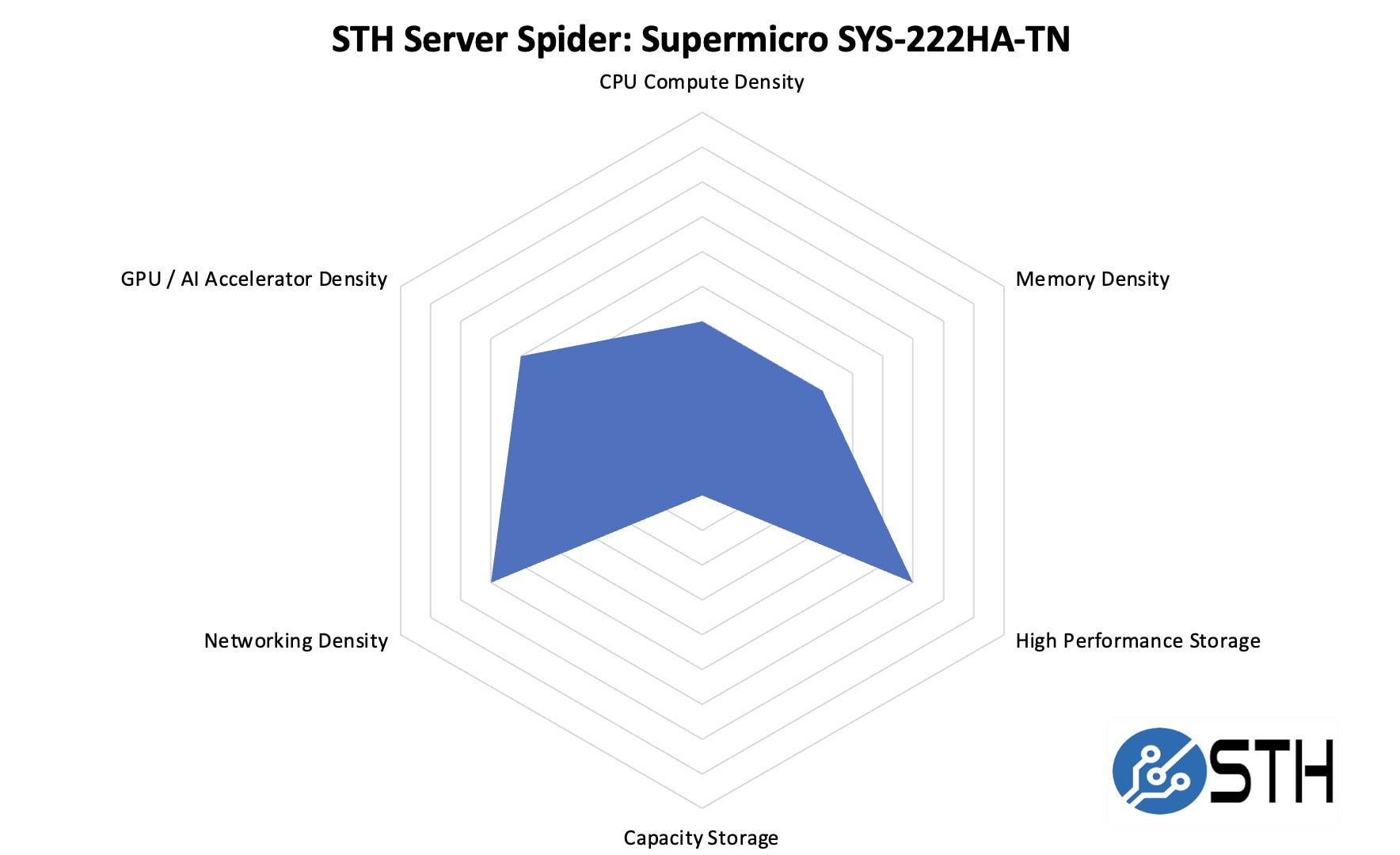

Во второй половине 2018 года мы представили STH Server Spider — инструмент для быстрой оценки сильных сторон сервера. Цель — показать наглядно параметры, на которые ориентирована система.

Сервер предлагает гибкую конфигурацию. В зависимости от компонентов его можно оснастить плотной системой ввода-вывода. Благодаря поддержке четырёх GPU в корпусе 2U, это компактная платформа для графических ускорителей. По современным меркам сервер с восемью GPU в 4U уже считается плотной воздушно-охлаждаемой системой. На следующей неделе мы подробно рассмотрим использование PCIe GPU в таких платформах.

Заключение

Мы много поколений тестируем серверы Supermicro из линеек Ultra и Hyper в формате 2U на базе процессоров Intel Xeon. Несколько лет использовали такие серверы для размещения STH. Одно из их преимуществ — высокая гибкость конфигурации с заменой стандартных компонентов. Например, чтобы увеличить число линий PCIe в зоне, достаточно подобрать кабель MCIO нужной длины. Процессоры Intel Xeon 6900P обеспечивают широкие возможности подключения, а платформа использует этот потенциал в компактном корпусе 2U.

Благодаря большому числу ядер, встроенным ускорителям Intel Xeon и поддержке разных плат расширения, сервер очень гибкий и показал ожидаемую производительность. Это всё, что можно требовать от такой машины.
