Совместимость: можно ли использовать модули с разным количеством рангов вместе?

Да, в большинстве современных систем на базе процессоров Intel и AMD можно устанавливать одноранговые и двухранговые модули памяти вместе. Контроллер памяти в процессоре способен адаптироваться к такой конфигурации. Однако для стабильной работы необходимо соблюдать определённые правила и быть готовым к компромиссам в производительности.

Официальные рекомендации производителей (Intel, AMD)

Производители процессоров понимают, что пользователи проводят апгрейд и устанавливают разные планки памяти.

Intel для таких случаев разработала технологию Intel® Flex Memory Technology. Она позволяет системе работать с модулями разного объёма и ранговости. Если установить планку на 8 ГБ и 16 ГБ, то 16 ГБ общего объёма будут работать в быстром двухканальном режиме, а оставшиеся 8 ГБ — в одноканальном. Intel указывает, что для оптимальной производительности лучше использовать идентичные модули, но допускает смешивание.

AMD также поддерживает смешанные конфигурации. Контроллеры памяти в процессорах Ryzen работают с разнородными модулями, но итоговая производительность будет ограничена характеристиками самого медленного или «сложного» для контроллера модуля. Подробные правила установки для конкретных платформ публикуются на официальном сайте AMD в разделе поддержки.

Возможные проблемы и правила установки смешанных модулей

Неправильная установка модулей с разным числом рангов приводит к неприятным последствиям.

• Снижение частоты. Чтобы обеспечить стабильность, материнская плата может автоматически снизить рабочую частоту и повысить тайминги (задержки) для всех модулей до уровня, который гарантированно поддерживается смешанной конфигурацией.
• Потеря двухканального режима. Двухканальный режим удваивает пропускную способность шины памяти. При неверной установке модулей, когда в одном канале оказываются планки 1R и 2R, система переключится в медленный одноканальный режим.

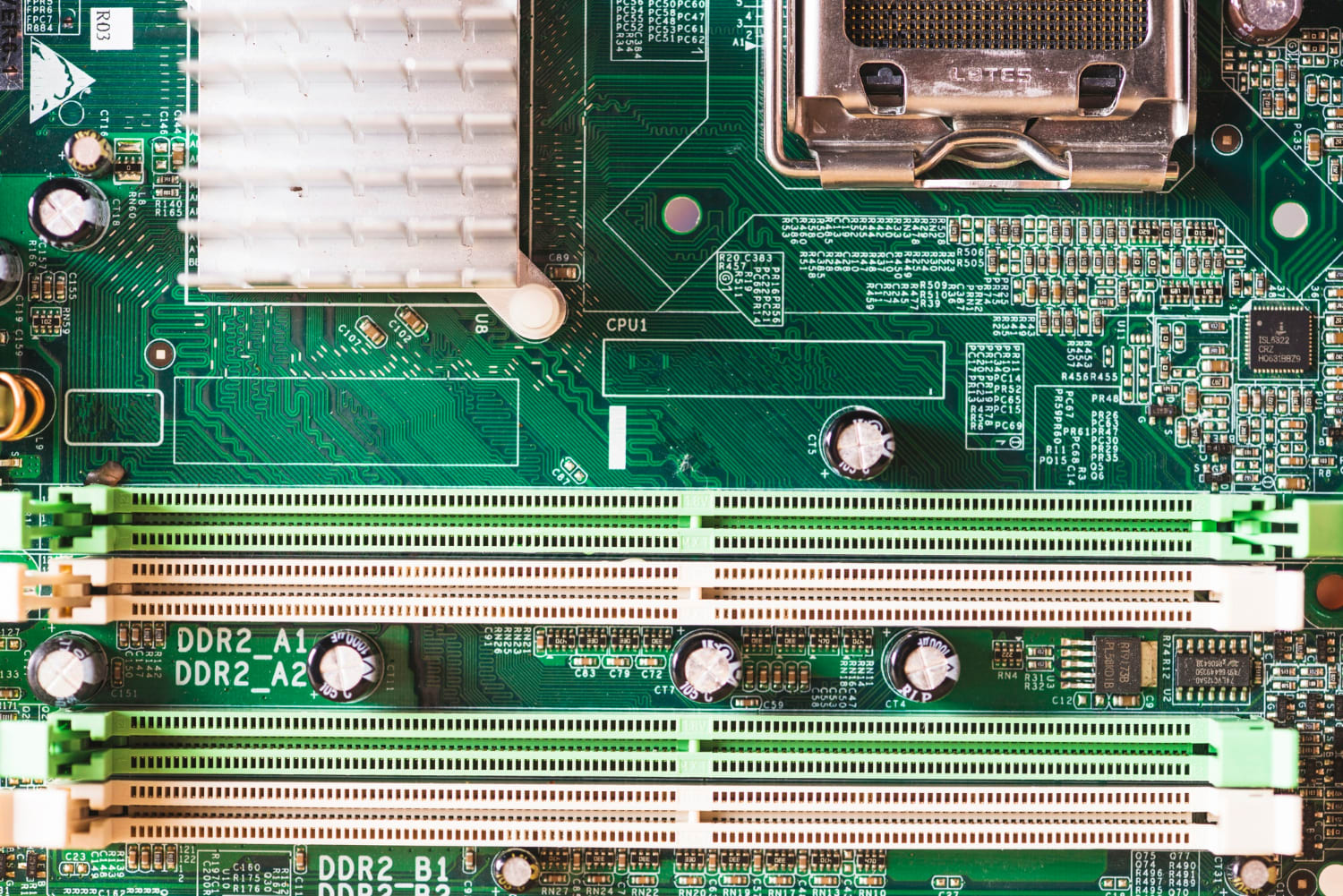

• Правило установки. Чтобы сохранить двухканальный режим, модули одного типа (два двухранговых) рекомендуется устанавливать в слоты одного цвета (A2 и B2), а модули другого типа — в слоты другого цвета (A1 и B1). Всегда сверяйтесь с инструкцией к вашей материнской плате, так как топология слотов отличается.

Что быстрее на практике: тесты одноранговой и двухранговой памяти

В большинстве сценариев двухранговая память обеспечивает преимущество в производительности до 5–10%. Это достигается благодаря технологии чередования рангов (Rank Interleaving). Контроллер памяти отправляет запрос на чтение или запись в один ранг и, пока тот обрабатывает команду, не дожидаясь, отправляет следующий запрос во второй ранг. Это создаёт подобие конвейера, который уменьшает время простоя и общие задержки доступа к данным.

Результаты тестов в играх и рабочих задачах (2x16GB vs 2x16GB)

Преимущество двухранговой памяти проявляется в задачах, чувствительных к пропускной способности и задержкам ОЗУ.

• В играх (1080p, 1440p). Двухранговая память даёт прирост среднего FPS на 3–7%. Что ещё важнее, она повышает минимальный FPS (показатели 1% и 0.1% low) на 5–10%, делая геймплей более плавным и избавляя от микрофризов. Как показывают тесты, опубликованные на ресурсах вроде Memory4Less.com, в таких играх как Cyberpunk 2077 прирост по 1% low FPS достигает 16%.
• В рабочих приложениях. В задачах, где происходит активный обмен большими объёмами данных — архивация (7-Zip), рендеринг видео (Adobe Premiere Pro), компиляция кода — преимущество двухранговой памяти достигает 8–12%, что подтверждается тестами производительности в профильных изданиях.

Что такое ранг (Rank) оперативной памяти?

Разобравшись с практическими вопросами, перейдём к теории.

Объяснение простыми словами: аналогия с книгами

Ранг памяти — это независимая область данных на модуле ОЗУ, к которой обращается контроллер памяти.

Представьте, что модуль памяти — это книжная полка.

• Одноранговый модуль (1R) — полка с одним рядом книг. Чтобы найти нужную книгу (порцию данных), контроллер просматривает этот единственный ряд.
• Двухранговый модуль (2R) — полка, где книги стоят в два ряда, один за другим. Контроллер запрашивает книгу из первого ряда и, пока чип её ищет, сразу даёт команду на поиск другой книги во втором ряду.

Техническое устройство: как ранг связан с чипами и шиной данных

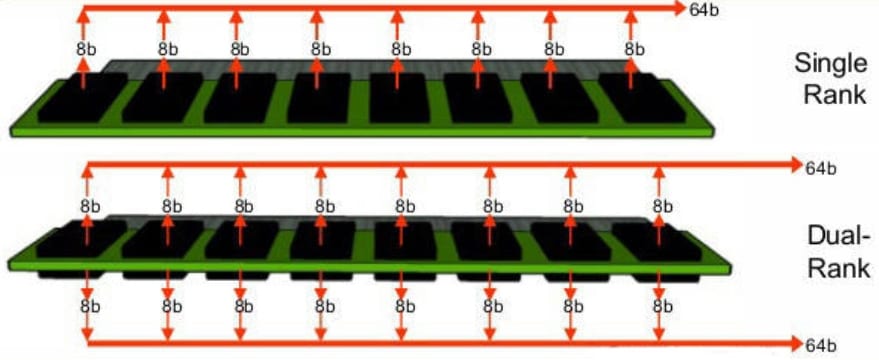

Технически ранг представляет собой блок данных шириной 64 бита (или 72 бита для серверной ECC-памяти), который формируется из нескольких физических чипов памяти на планке. Контроллер памяти одновременно работает только с одним рангом в рамках одного конкретного канала.

На двухранговом модуле находятся два таких 64-битных блока. Контроллер поочерёдно переключается между ними, используя один физический канал (шину данных) на материнской плате.

Как узнать ранг установленной оперативной памяти: 3 способа

Способ 1: Визуальный осмотр и маркировка (самый надежный)

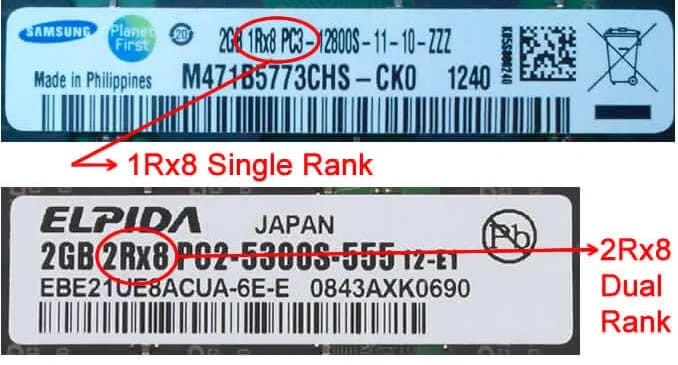

Самый верный способ — посмотреть на наклейку на модуле памяти. Производители почти всегда указывают ранговость в коде продукта. Ищите обозначения вида `1Rx4`, `1Rx8`, `2Rx4`, `2Rx8`:

• 1Rx8 — модуль одноранговый.
• 2Rx8 — модуль двухранговый.

Иногда ранг определяют по расположению чипов. Если они распаяны с обеих сторон печатной платы, это, скорее всего, двухранговый модуль. Если только с одной — одноранговый. Правило работает не всегда, особенно для современных модулей памяти DDR4 высокой плотности, поэтому доверять стоит именно маркировке.

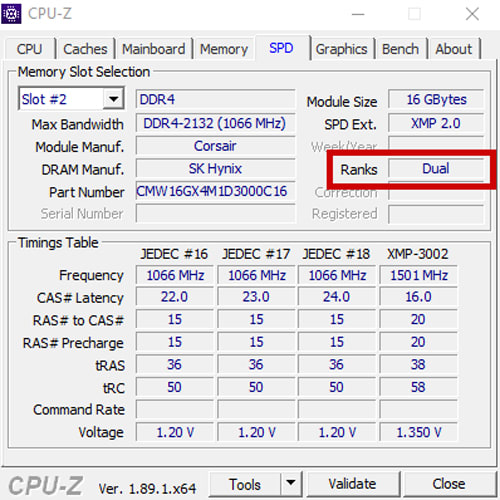

Способ 2: Программный (CPU-Z)

Если память уже установлена в системе и нет желания вскрывать корпус, можно использовать бесплатные диагностические утилиты, к примеру CPU-Z или AIDA64.

1. Скачайте и запустите программу CPU-Z.
2. Перейдите на вкладку «SPD» (Serial Presence Detect).
3. В левом верхнем углу выберите слот, информацию о котором вы хотите посмотреть.
4. Найдите в списке поле «Ranks». Значение «Single» означает одноранговый модуль, «Dual» — двухранговый.

Как выбрать ОЗУ с учетом ранговости: чек-лист для покупателя

1. Определите задачи. Если собираете мощный ПК для игр, стриминга или работы с видео и 3D-графикой, двухранговая память даст ощутимый прирост и оправдает возможную переплату. Для офисных задач и веб-сёрфинга разница в производительности будет незаметна.
2. Проверьте конфигурацию. Для нового ПК лучше сразу брать комплект из двух идентичных двухранговых модулей (например, 2x16GB 2R). Если делаете апгрейд, сначала узнайте ранг уже установленной памяти, чтобы купить максимально похожие по характеристикам планки.
3. Соблюдайте баланс характеристик. Не стоит гнаться за ранговостью в ущерб частоте и таймингам. Комплект DDR5-6000 CL30, пусть даже одноранговый, будет производительнее, чем двухранговый DDR5-5200 CL40. Ранговость — это важный бонус, но не основная характеристика.

Особенности ранговости в серверах и рабочих станциях

В корпоративном сегменте, где работают с серверами HPE, Dell и другими, роль рангов ещё более значима. Здесь используется не только двухранговая (DR), но и четырёхранговая (Quad Rank, QR) и даже восьмиранговая (8R) регистровая память (RDIMM, LRDIMM). Главная цель в серверах — не столько прирост производительности на 5%, сколько достижение максимального объёма оперативной памяти.

Материнские платы серверов, таких как серверы HPE ProLiant или серверов Dell PowerEdge, имеют строгие правила по заполнению слотов модулями разной ранговости. Количество установленных рангов напрямую влияет на максимальную поддерживаемую частоту и стабильность работы всей системы. Наш опыт в Kvantech показывает, что игнорирование этих правил — частая причина нестабильной работы виртуализированных сред.

Часто задаваемые вопросы (FAQ)

Четыре одноранговых модуля — это то же самое, что два двухранговых?

С точки зрения контроллера памяти — почти да. В обоих случаях он будет чередовать работу с четырьмя рангами, и технология Rank Interleaving будет активна. Производительность будет схожей. Однако установка четырёх модулей создаёт большую электрическую нагрузку на контроллер памяти. Это ограничивает потенциал разгона и требует ручной настройки напряжений и таймингов в BIOS для стабильной работы.

Влияет ли ранг на разгон ОЗУ?

Да, влияет. Одноранговые модули, как правило, разгоняются по частоте лучше. Из-за меньшей электрической нагрузки контроллеру памяти проще поддерживать стабильность на высоких скоростях. Двухранговые модули являются более сложной нагрузкой, поэтому их частотный потолок обычно ниже. Энтузиасты, гонящиеся за рекордами частоты, предпочитают одноранговые планки.

Правда ли, что двухранговая память всегда дороже?

Не всегда. Цена модуля в первую очередь зависит от его объёма, частоты, таймингов и бренда. Часто в рамках одной линейки модуль на 16 ГБ выпускается как в одноранговом, так и в двухранговом исполнении по одинаковой цене. Однако топовые комплекты, нацеленные на производительность «из коробки», чаще всего оказываются двухранговыми.

Выводы: когда стоит переплачивать за двухранговую память?

Выбор между одноранговой и двухранговой памятью зависит от ваших задач и бюджета.

Переплачивать за двухранговую память определенно стоит, если:

1. Вы собираете производительный ПК для современных игр, стриминга или работы с требовательными приложениями (видеомонтаж, 3D, компиляция кода).
2. Вы стремитесь выжать максимум производительности из системы, и для вас важны не только средние, но и минимальные показатели FPS для плавного геймплея.
3. Разница в цене между одноранговым и двухранговым комплектом с одинаковой частотой и таймингами не превышает 10–15%.

Выбирать одноранговую память можно, если:

1. Вы собираете офисный или домашний компьютер для базовых задач: интернет, документы, просмотр фильмов.
2. Ваш бюджет строго ограничен.
3. Вы планируете экстремальный разгон ОЗУ для достижения рекордных частот, где потенциал одноранговых модулей важнее эффекта от чередования рангов.
