Что такое PCI Express (PCIe) и для чего он нужен?

Если материнская плата — это город, то шина PCIe — это сеть скоростных автомагистралей. Именно по ним процессор обменивается данными с самыми важными компонентами: видеокартами, быстрыми SSD-накопителями и другим оборудованием для подключения. Стандарт PCIe определяет, насколько быстро эти устройства работают с системой, что напрямую влияет на производительность всего компьютера.

Принцип работы PCI Express: что такое линии (lanes) x1, x4, x8, x16?

Основа работы PCIe — это линии (lanes). Каждую линию можно представить как отдельную полосу на автомагистрали: она состоит из двух пар проводов, одна из которых передает данные, а другая — принимает. Такая организация позволяет данным двигаться в обе стороны одновременно, что технически называется дуплексным режимом.

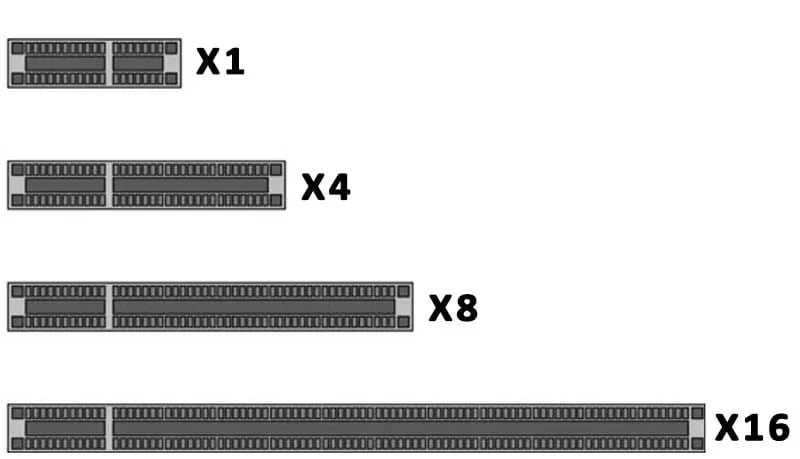

Количество линий напрямую определяет пропускную способность, а значит, и итоговую производительность устройства. Стандарт pci express предусматривает несколько конфигураций слотов, которые встречаются на материнской плате:

• pcie x1: одна линия, подходит для устройств с низкой пропускной способностью, таких как звуковые карты или сетевые адаптеры.
• pcie x4: четыре линии, часто используются для быстрых NVMe SSD через специальные адаптеры.
• pcie x8: восемь линий.
• pcie x16: шестнадцать линий, обеспечивают полную скорость для большинства потребительских устройств, в первую очередь видеокарт.

Чем больше линий у слота, тем выше его скорость. Слот pci express x16 обеспечивает в 16 раз большую пропускную способность, чем слот pcie x1, что необходимо для флагманских видеокарт и влияет на производительность в требовательных задачах.

Поколения PCI Express: от 1.0 до 7.0

Стандарт PCI Express не стоит на месте. Каждое новое поколение удваивает пропускную способность на одну линию по сравнению с предыдущим, сохраняя при этом обратную и прямую совместимость. Эта эволюция позволяет поддерживать растущие требования нового оборудования, от видеокарт до систем искусственного интеллекта. Мы прошли путь от PCI Express 2.0 до актуальных версий pci express 4.0 и pci express 5.0, а также перспективных стандартов 6.0 и 7.0, которые уже появляются на рынке.

Сравнительная таблица версий PCI Express (1.0 - 7.0)

Сравнение PCI Express 4.0 и 3.0: в чем ключевая разница?

Ключевая разница между PCI Express 3.0 и 4.0 заключается в удвоенной пропускной способности. PCIe 4.0 предлагает до 16 ГТ/с на линию против 8 ГТ/с у pci express 3.0. На практике это значит, что новые NVMe SSD могут достигать скоростей чтения и записи, которые были физически невозможны на старом стандарте. Для видеокарт разница в производительности в играх пока не так заметна, но для профессиональных задач и технологий будущего это важный задел. Сравнение показывает, что для накопителей выбор pcie 4.0 или более новой версии оправдан.

PCIe 5.0, 6.0 и 7.0: стандарт будущего для SSD и видеокарт

Новые версии PCIe открывают дорогу технологиям, которым нужна пропускная способность в десятки и сотни гигабайт в секунду. PCI Express 5.0 уже стал стандартом для топовых сборок, позволяя SSD-накопителям работать на скоростях свыше 10 ГБ/с. Версии 6.0 и 7.0, использующие более совершенный метод модуляции сигнала PAM4, нацелены на центры обработки данных, системы искусственного интеллекта и машинного обучения, где обмен огромными массивами данных происходит ежесекундно.

Обратная и прямая совместимость: что нужно знать?

Одно из главных преимуществ интерфейса PCIe — полная совместимость между поколениями. Можно без проблем установить видеокарту с интерфейсом PCIe 4.0 в слот PCIe 3.0 на старой материнской плате. Она будет работать, но ее скорость будет ограничена возможностями слота 3.0. И наоборот: если установить старую карту PCIe 3.0 в новый слот PCIe 5.0, она будет работать на своей родной скорости 3.0. Система автоматически выберет наименьшую общую версию для работы.

Слоты и устройства PCI Express: что и куда подключать?

Интерфейс PCIe универсален и используется для подключения разного оборудования. Его высокая скорость и низкие задержки делают его идеальным выбором для требовательных к производительности компонентов системы. Через карты PCIe подключают видеокарты, SSD, сетевые адаптеры и звуковые карты.

Какие устройства подключаются через слот PCIe?

• Видеокарты (GPU): главный потребитель пропускной способности, особенно в играх и профессиональной графике.
• NVMe SSD: твердотельные накопители, скорость которых напрямую зависит от версии и количества линий PCIe.
• Сетевые карты: адаптеры для высокоскоростного интернета (10 Гбит/с) и Wi-Fi.
• Звуковые карты высокого класса: профессиональное аудиооборудование для студийной работы.
• Карты видеозахвата: устройства для стриминга и записи видео без задержек.

Физические слоты (x1, x4, x8, x16) vs Электрические линии

Важный нюанс, о котором часто забывают: физическая длина слота не всегда соответствует количеству электрически активных линий. На материнской плате может быть установлен длинный слот, физически выглядящий как x16, но на деле он может работать в режиме x8 или pcie x4. Это происходит, когда производитель решает перераспределить линии на другие устройства, к примеру, на второй слот M.2 для SSD. Информацию об этом всегда можно найти в руководстве к материнской плате в разделе спецификаций.

Форм-фактор M.2: как PCIe и NVMe ускорили SSD

Появление формата M.2 произвело революцию в мире накопителей. Важно понимать, что M.2 — это лишь форм-фактор, то есть тип разъема. Саму скорость обеспечивает связка из двух технологий:

1. Интерфейс PCIe: предоставляет высокоскоростной канал для передачи данных.
2. Протокол NVMe: разработан специально для работы с быстрой флеш-памятью, в отличие от старого протокола SATA, созданного для медленных механических дисков.

Именно это сочетание позволяет современным NVMe SSD показывать феноменальную скорость.

Практическое руководство: как спланировать линии PCIe для вашей сборки

Количество доступных линий PCIe зависит от процессора и чипсета материнской платы. В современных системах часть линий идет напрямую от процессора (для самых быстрых устройств), а часть — через чипсет.

Сколько линий PCIe у современных процессоров Intel и AMD?

• Процессоры Intel (LGA1700 и новее): Обычно предлагают 16 линий PCIe 5.0 для видеокарты и 4 линии PCIe 5.0/4.0 для одного NVMe-накопителя напрямую от CPU. Дополнительные линии pcie для периферии обеспечивает чипсет.
• Процессоры AMD (AM5): Как правило, имеют 24 линии PCIe 5.0, которые распределяются между слотами для видеокарт и накопителей. Это дает большую гибкость в построении систем с несколькими быстрыми устройствами.

Сколько линий нужно видеокарте: действительно ли необходим x16?

Многочисленные тесты показывают, что для большинства современных видеокарт в играх разница в производительности между режимами pcie x16 и x8 на шине PCIe 4.0 минимальна и составляет 1-2%. Пропускной способности восьми линий PCIe 4.0 (которая равна пропускной способности 16 линий PCIe 3.0) вполне хватает для текущего поколения игр. Однако для профессиональных приложений, работающих с большими массивами данных, и для видеокарт будущих поколений режим x16 остается предпочтительным.

Частые вопросы и решение проблем (FAQ)

Нужны ли специальные драйверы PCI Express для SSD M.2?

Для самого интерфейса pci express драйверы не требуются — их поддержка встроена в операционную систему. При установке NVMe SSD M.2 в современную ОС, такую как Windows 10 или 11, используется стандартный NVMe-драйвер от Microsoft, и накопитель будет работать «из коробки». Разница в работе pcie заключается в поддержке на уровне ОС и чипсета.

Однако есть два важных нюанса:

1. Драйверы чипсета: Обязательно установите свежие драйверы для чипсета вашей материнской платы. Они обеспечивают корректную работу всех контроллеров, включая PCIe.
2. Драйвер от производителя SSD: Некоторые производители (например, Samsung) предлагают собственные драйверы, которые могут повысить производительность и стабильность работы накопителя. Их установка не обязательна, но желательна.

Моя видеокарта работает в режиме x8 вместо x16, это нормально?

Да, это распространенная ситуация, и чаще всего она не является проблемой. Причин может быть несколько:

• Деление линий: установка второго NVMe SSD или другой карты расширения в слот, который делит линии с основным слотом видеокарты.
• Ограничения материнской платы: некоторые платы изначально сконфигурированы так, что верхний слот pcie x16 работает только в режиме слота pcie x8.
• Неправильная установка: карта может быть не до конца вставлена в слот.

Как было сказано выше, для игр потеря производительности будет минимальной. Вы можете проверить конфигурацию линий в инструкции к материнской плате.

Как проверить версию и режим работы слотов PCIe?

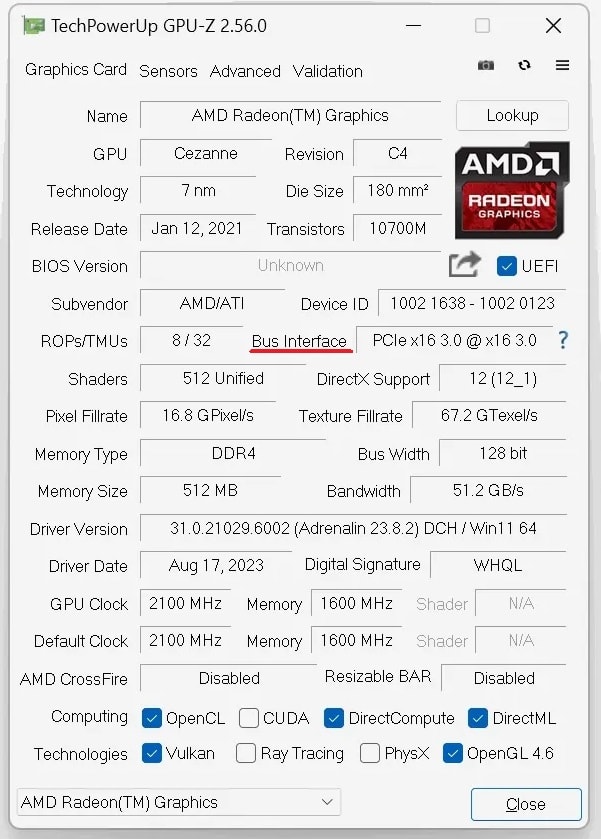

Самый простой способ — использовать бесплатную утилиту GPU-Z.

1. Запустите программу.
2. Найдите поле «Bus Interface». Там будет указан режим работы, например: PCIe x16 4.0 @ x16 4.0.
3. Первая часть (PCIe x16 4.0) показывает, что карта поддерживает, а вторая (@ x16 4.0) — в каком режиме она работает сейчас. Если в простое скорость снижена (например, @ x16 1.1), нажмите на иконку с вопросительным знаком рядом, чтобы запустить тест и увидеть режим под нагрузкой.

Эту информацию можно найти и в BIOS/UEFI вашей материнской платы, обычно в разделе «Advanced» или «PCIe Configuration».

Отличия PCI Express от старых стандартов PCI и PCI-X

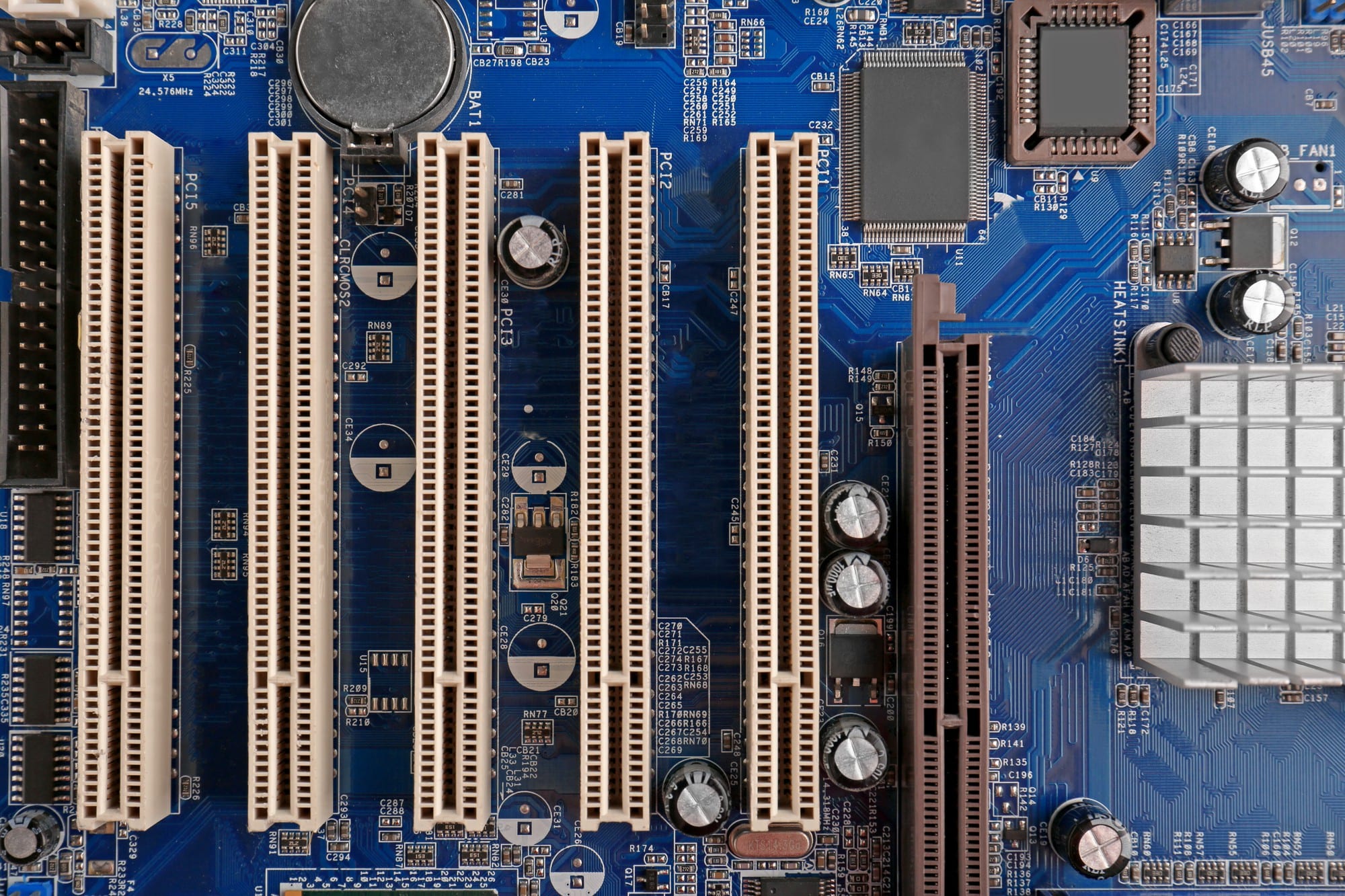

Фундаментальное отличие заключается в архитектуре. Старая шина PCI и ее расширение PCI-X были параллельными шинами. Это как широкое шоссе, по которому все машины едут в одной общей полосе. Все устройства делили общую пропускную способность, что создавало «пробки» и проблемы с синхронизацией на высоких скоростях. PCIe — это последовательная шина pci, где у каждого устройства есть своя выделенная «точка-точка» линия до контроллера. Это эффективная и масштабируемая схема, позволившая достичь современных скоростей, в отличие от того, как pci работала раньше.

Заключение: выводы и чек-лист для выбора

Чек-лист: на что обратить внимание при выборе комплектующих

• Материнская плата. Убедитесь, что она поддерживает нужную вам версию PCIe (4.0 или 5.0). Проверьте в руководстве, как распределяются линии между слотами PCIe и M.2, чтобы избежать неприятных сюрпризов.
• Процессор. Узнайте, сколько линий PCIe он поддерживает напрямую. Это важно для систем с несколькими быстрыми устройствами.
• Видеокарта. Уточните, какую версию PCIe она требует для полной производительности, хотя для игр это не всегда критично.
• SSD. При покупке M.2-накопителя убедитесь, что он работает по протоколу NVMe (использует линии PCIe), а не по старому и медленному протоколу SATA.

Итоговые рекомендации для разных пользователей

• Геймерам. PCIe 4.0 сегодня — золотой стандарт. Он обеспечивает быструю загрузку игр с NVMe SSD. Разница между режимами x8 и x16 для видеокарты в играх минимальна.
• Профессионалам (видеомонтаж, 3D-графика, AI). PCIe 5.0 для SSD и полноценный режим PCIe 4.0 x16 для видеокарты могут дать ощутимый прирост скорости в рабочих задачах.
• Обычным пользователям. Для офисной работы, интернета и просмотра медиа с избытком хватит возможностей любой современной платформы на базе PCIe 3.0 или 4.0.
