Основные функции и задачи RAID-контроллера в сервере

Контроллер решает в серверной инфраструктуре несколько ключевых задач, напрямую влияющих на производительность и стабильность бизнеса. Базовые функции RAID-контроллера включают:

• Повышение производительности. За счет параллельного распределения запросов на несколько дисков рейд контроллеры ускоряют операции чтения и записи. Это особенно заметно в RAID конфигурации, такой как RAID 0 или RAID 10, где производительность дисковой подсистемы возрастает в разы.
• Обеспечение отказоустойчивости. Контроллер защищает данные от сбоев, дублируя информацию на другие диски (как в RAID 1) или вычисляя контрольные суммы, которые называют блоками четности (как в RAID 5 и RAID 6). Если один из дисков выйдет из строя, данные не будут потеряны.
• Управление массивом. Устройство берет на себя все технические операции: создает массив, распределяет данные, рассчитывает четность, следит за состоянием накопителей и запускает автоматическое восстановление на запасной диск (Hot Spare) при сбое. Это основная задача в управлении RAID.

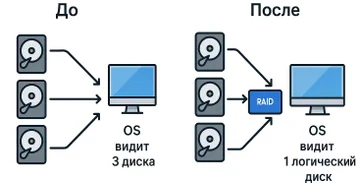

• Абстракция для ОС. Для операционной системы и администратора сложная группа из десятка дисков выглядит как один логический том. Это упрощает управление дисковым пространством и снижает сложность настройки сервера.

Типы RAID-контроллеров: аппаратный, программный или интегрированный

Выбор одного из типов RAID контроллеров — одно из первых и главных решений при сборке сервера. От него зависит производительность, надежность и итоговая стоимость всей системы хранения данных.

Аппаратные (Hardware) RAID-контроллеры

Аппаратный RAID-контроллер — это отдельная плата, которая устанавливается в разъем PCIe на материнской плате сервера. Аппаратные RAID-контроллеры оснащены собственным процессором (ROC, или RAID-on-Chip), кэш-памятью и часто модулем резервного питания на батарее (BBU). Вся работа по управлению RAID массивов происходит на самом контроллере, не нагружая центральный процессор сервера.

Это решение обеспечивает высокую производительность и надежность. В нашей практике в проектах компании Kvantech для высоконагруженных систем, таких как серверы баз данных или платформы виртуализации, мы используем исключительно аппаратные RAID-контроллеры от проверенных производителей вроде Dell, HPE или Huawei.

Программные (Software) RAID

Программные RAID-контроллеры — это функция, встроенная непосредственно в операционную систему. Наиболее известные примеры — `mdadm` в Linux и Storage Spaces в Windows Server. Все операции по управлению массивом выполняет центральный процессор (CPU) и оперативная память (RAM) сервера.

Это самое доступное решение с финансовой точки зрения, так как не требует покупки дополнительного оборудования. Однако программные RAID создают дополнительную нагрузку на сервер и обычно уступают аппаратным аналогам в скорости, особенно в режимах с расчетом четности, таких как RAID 5 или RAID 6.

Интегрированные (FakeRAID / Host-based RAID)

Интегрированный RAID контроллер — это микросхема, распаянная на материнской плате. Такое решение можно назвать гибридным. У него есть собственный BIOS для первоначального создания массива, но большинство сложных вычислений, к примеру расчет четности, он перекладывает на специальный драйвер и центральный процессор системы.

Это компромиссный вариант, который работает лучше базового программного RAID, но заметно уступает полноценным аппаратным платам. Часто такой интегрированный RAID встречается в серверах начального уровня и рабочих станциях.

Уровни RAID: разбор популярных конфигураций для сервера

Уровень RAID — это алгоритм, по которому данные распределяются между дисками в массиве. Этот выбор напрямую определяет итоговые характеристики: скорость, надежность и полезный объем дискового пространства. Существуют и устаревшие уровни, как RAID 2, 3 и 4, но в современных серверах они практически не применяются из-за низкой эффективности.

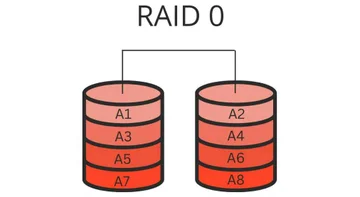

RAID 0 (Stripe/Чередование) – для высокой скорости

Данные разбиваются на блоки и записываются одновременно на все диски массива.

• Плюсы. Высокая скорость чтения и записи, так как диски работают параллельно. Суммарный объем равен объему всех дисков.
• Минусы. Нулевая отказоустойчивость. Выход из строя любого диска ведет к потере всех данных в массиве.
• Применение. Обработка видео, хранение временных файлов — любые задачи, где скорость важнее сохранности данных. Этот вид RAID предназначен исключительно для производительности.

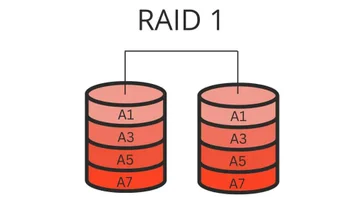

RAID 1 (Mirror/Зеркалирование) – для высокой надежности

Данные полностью дублируются, или «зеркалируются», на второй диск.

• Плюсы. Высокая надежность. Массив выдерживает отказ одного диска без потери данных. Скорость чтения также может быть высокой.
• Минусы. Потеря 50% полезного объема, так как половина дисков используется для копии. Скорость записи ограничена скоростью самого медленного диска.
• Применение. Хранение операционных систем, баз данных, а также любых критически важных данных небольшого объема.

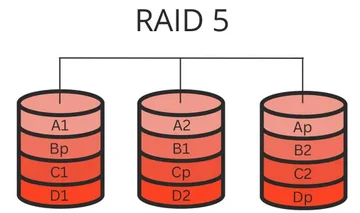

RAID 5 (чередование с контролем четности) – баланс

Данные и блоки четности (контрольные суммы) равномерно распределяются по всем дискам массива.

• Плюсы. Хороший баланс между скоростью, объемом и надежностью. Массив выдерживает отказ одного диска.
• Минусы. Производительность падает на операциях записи из-за необходимости постоянно рассчитывать четность. Скорость также снижается во время восстановления массива после сбоя.
• Применение. Файловые серверы, хранилища общего назначения.

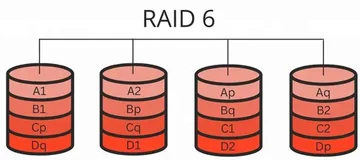

RAID 6 (чередование с двойным контролем четности) – повышенная надежность

Аналогичен RAID 5, но генерирует два независимых блока четности для каждого блока данных.

• Плюсы. Высокая надежность. Массив выдерживает одновременный отказ двух дисков.
• Минусы. Скорость записи страдает еще сильнее, чем у RAID 5. Потеря полезного объема равна емкости двух дисков.
• Применение. Большие файловые архивы и системы хранения критически важных данных, где простой недопустим. Это делает его надежным, как и проприетарные технологии, например RAID-DP от NetApp, использующие схожий принцип.

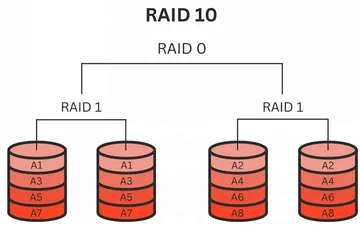

RAID 10 (1+0) – скорость и надежность

Это комбинация двух уровней: данные сначала зеркалируются в пары (RAID 1), а затем эти зеркальные пары объединяются в массив с чередованием (RAID 0).

• Плюсы. Высокая скорость чтения и записи, как у RAID 0, и высокая надежность, как у RAID 1. Может выдержать отказ нескольких дисков в разных зеркальных парах.
• Минусы. Потеря 50% полезного объема. Требует минимум 4 диска для создания.
• Применение. Высоконагруженные базы данных, серверы приложений и системы, где требуется одновременно и высокая скорость, и надежность.

Как выбрать RAID-контроллер для сервера: пошаговое руководство

Как правильно выбрать RAID контроллер для сервера? Правильный выбор защищает от потери данных и гарантирует, что сервер будет справляться с нагрузкой. Вот простая инструкция.

1. Определите задачи сервера. Для чего будет использоваться массив? Для высоконагруженной базы данных критична скорость записи и надежность (ваш выбор — RAID 10). Для файлового хранилища важнее объем и отказоустойчивость (смотрите в сторону RAID 5 или RAID 6).
2. Выберите тип контроллера. Для критически важных систем и высоких нагрузок подходит только аппаратный RAID-контроллер. Для домашних NAS или некритичных задач можно рассмотреть программный.
3. Определитесь с уровнями RAID. На основе первого шага выберите подходящий RAID-уровень. Убедитесь, что контроллер их поддерживает. Практически все современные аппаратные контроллеры поддерживают различные уровни RAID.
4. Учтите количество и интерфейс дисков. Сколько дисков вы планируете подключить? У контроллера должно быть достаточно портов. Определите интерфейс: SAS (надежный, серверный стандарт) или SATA (доступный). Для высокой производительности стоит рассмотреть NVMe RAID на специализированных накопителях.
5. Проверьте наличие кэш-памяти и BBU. Для аппаратных контроллеров объем кэша (от 1 ГБ) напрямую влияет на производительность. Наличие батарейного модуля (BBU) обязательно для защиты данных в кэше при отключении питания.
6. Убедитесь в совместимости. Опыт нашей команды в Kvantech показывает: проверка совместимости — шаг, который нельзя пропускать. Изучите спецификацию и убедитесь, что выбранные модели RAID-контроллеров совместимы с вашей моделью сервера и операционной системой.

Преимущества и недостатки RAID

Преимущества:

• Скорость. Значительное увеличение скорости чтения и записи в определенных конфигурациях.
• Надежность. Защита от потери данных при отказе одного или нескольких дисков (кроме RAID 0).
• Объем. Возможность создания логического тома, превышающего объем одного физического диска.
• Непрерывность работы. В сочетании с дисками «горячей замены» (Hot Swap) позволяет менять сбойные накопители без остановки сервера.

Недостатки и риски:

• RAID — это не бэкап! RAID не защищает от случайного удаления файлов, вирусных атак или логических сбоев. Резервное копирование остается обязательным.
• Стоимость. Аппаратные контроллеры и дополнительные диски для избыточности требуют вложений.
• Снижение производительности при сбое. Во время восстановления массива (rebuild) производительность всей дисковой подсистемы может серьезно снизиться.
• Зависимость от контроллера. При выходе из строя самого контроллера для доступа к данным потребуется точно такая же или совместимая модель. Это один из главных недостатков RAID.

FAQ: Ответы на частые вопросы

В чем разница между RAID-контроллером и HBA-адаптером?

HBA (Host Bus Adapter) — это простой адаптер для физического подключения дисков (обычно SAS или Fibre Channel) к серверу. Он не выполняет RAID-операций и просто «пробрасывает» диски в операционную систему как есть. RAID контроллер — более интеллектуальное устройство, которое управляет дисками и создает из них отказоустойчивые или производительные массивы. Некоторые контроллеры могут работать в режиме HBA, его еще называют IT-mode.

Можно ли использовать SSD с RAID-контроллером?

Да, можно и нужно. Современные рейд контроллеры отлично работают с SSD-накопителями. Однако для твердотельных накопителей важны уровни без сложных операций записи с расчетом четности (RAID 1, RAID 10), так как они не вызывают дополнительного износа ячеек памяти. Для массивов из SSD также важна поддержка команды TRIM (или UNMAP для SAS) самим контроллером и операционной системой.

Что произойдет, если выйдет из строя сам RAID-контроллер?

Это критическая ситуация. Если у вас был аппаратный RAID, массив станет недоступен. Для восстановления доступа к данным потребуется найти точно такую же модель контроллера или совместимую модель того же производителя. Поэтому для важных систем мы в Kvantech всегда рекомендуем иметь в запасе (в ЗИП) идентичный контроллер или заключать сервисный контракт с быстрой заменой оборудования.

Можно ли в один массив объединить диски разного объема или производителя?

Технически — да, но это плохая практика. Массив будет работать по характеристикам самого медленного и самого маленького диска. Если вы соберете тип RAID 1 из дисков на 1 ТБ и 2 ТБ, итоговый полезный объем будет всего 1 ТБ. Для стабильной работы рекомендуется использовать абсолютно идентичные диски: одной модели и одной партии выпуска.

Заключение

Выбор RAID-контроллера и уровня массива — это стратегическое решение, которое определяет надежность и производительность вашего сервера.

1. Для критически важных задач, таких как базы данных и виртуализация, не стоит экономить: используйте аппаратный контроллер с кэшем и батареей (BBU) в связке с RAID 10.
2. Для файловых серверов и хранилищ оптимальным выбором по соотношению цены, объема и надежности будет RAID 5 или RAID 6 также на аппаратном контроллере.
3. Программный RAID — это приемлемое решение только для некритичных систем, тестовых стендов или домашних файловых хранилищ.
4. И самое главное: RAID не отменяет необходимости регулярного резервного копирования! Защита от отказа оборудования — это лишь часть общей стратегии по обеспечению сохранности данных.
