Supermicro ARS-121L-NE316R на FMS 2025

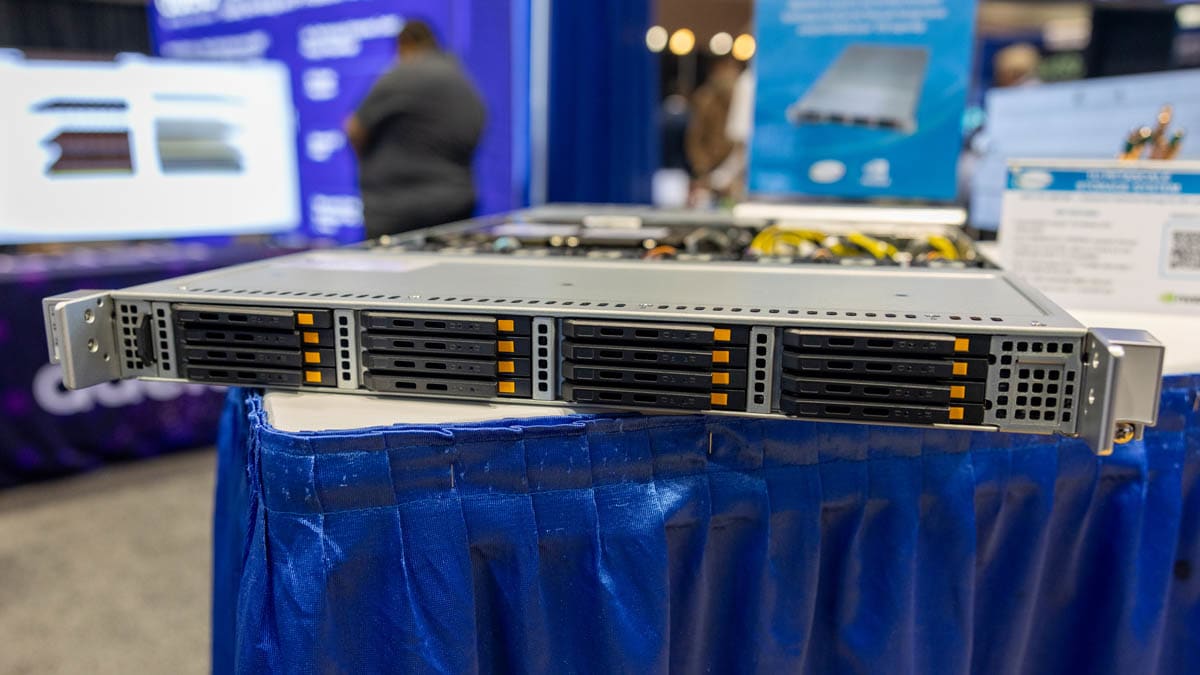

На фронтальной панели сервера расположены 16 отсеков для накопителей, а также крупные вентиляционные решётки — для эффективного охлаждения в корпусе формата 1U.

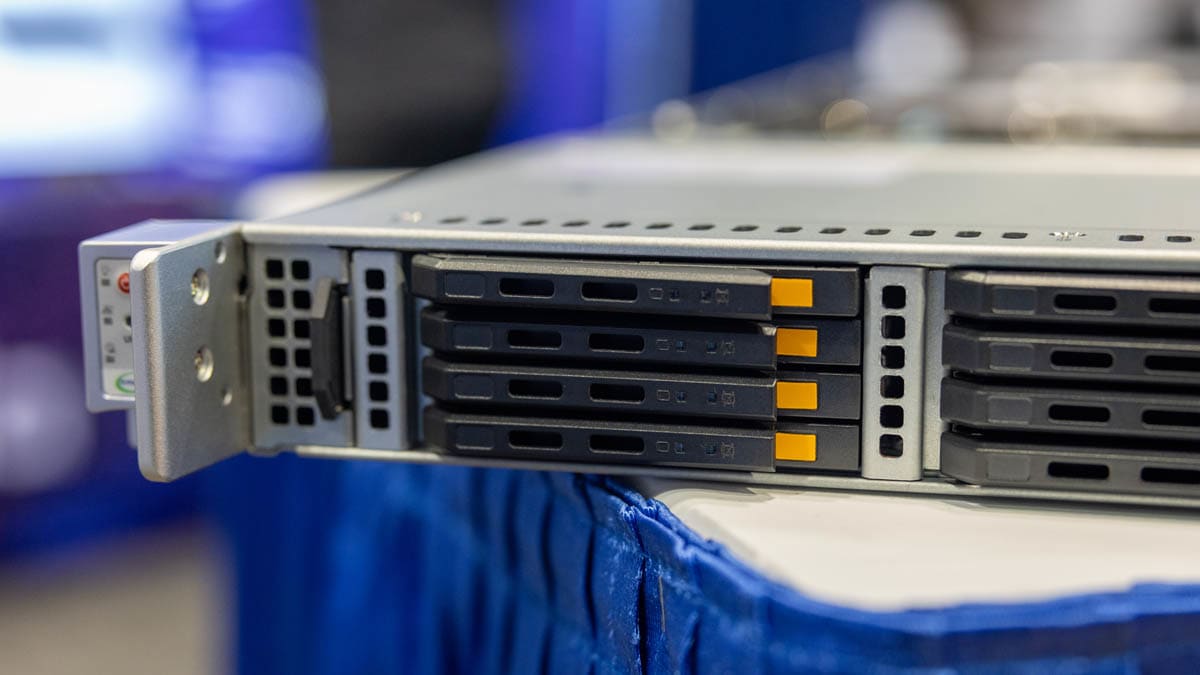

Каждый отсек рассчитан на накопители формата E3.S 1T — часть перехода на стандарт EDSFF, который должен окончательно закрепиться в 2026 году с выходом PCIe Gen6. Старые разъёмы U.2 не обеспечивают необходимую скорость и уже не подходят для нового поколения.

Мы ещё в 2021 году отмечали начало перехода к EDSFF, но теперь индустрии нужно ускориться — к 2026 году на рынок выйдут серверы с поддержкой PCIe Gen6. По меркам дата-центров и корпоративной ИТ-инфраструктуры пять лет — это быстрый цикл внедрения.

На сегодняшний день у Supermicro и других производителей уже есть серверы с поддержкой EDSFF. Однако модель, показанная на FMS 2025, выделяется другим — в ней установлен процессор на архитектуре Arm от NVIDIA. Причём это не DPU BlueField-1 или BlueField-3, а полноценный NVIDIA Grace Superchip.

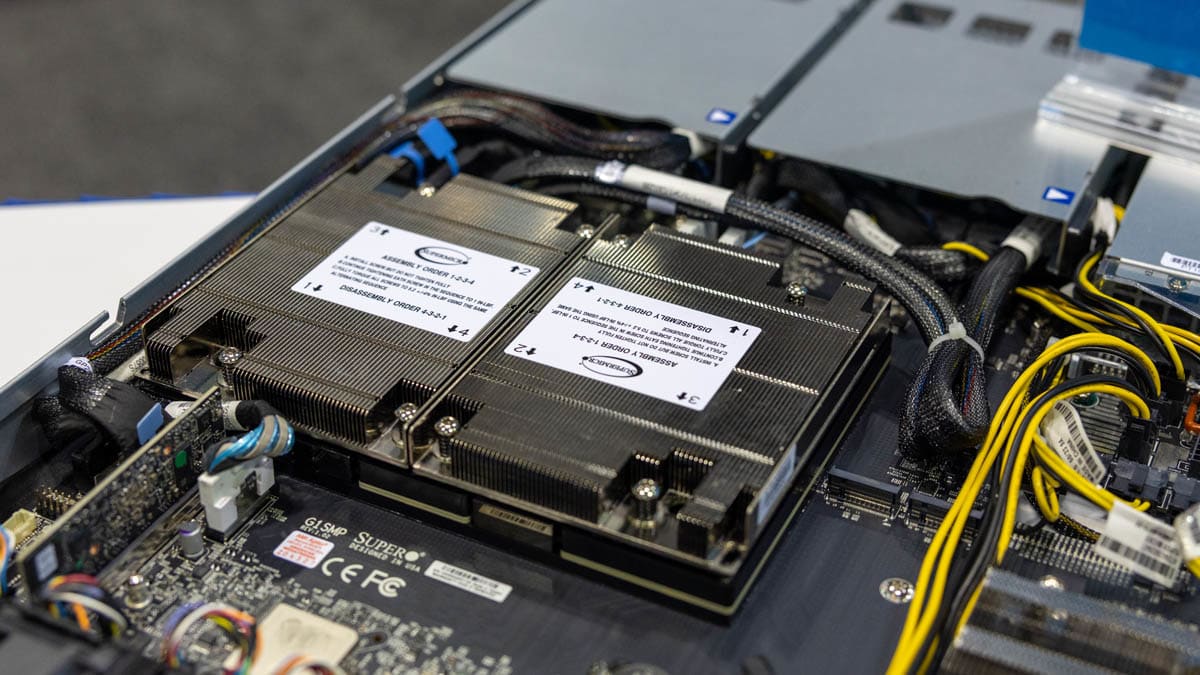

NVIDIA Grace Superchip предлагает высокую производительность — до 144 ядер Arm. В конфигурации с приоритетом на объём, а не пропускную способность, он поддерживает до 960 ГБ оперативной памяти стандарта LPDDR5X.

Важно понимать, что процессоры NVIDIA Grace изначально не создавались как прямые замены традиционным x86-серверным чипам. Яркий пример — отсутствие поддержки деления PCIe root-комплексов до x4 линий, что необходимо для подключения накопителей. Grace ориентирован на работу с высокопроизводительными устройствами, такими как GPU и сетевые карты (NIC), а не на типичную для серверов архитектуру хранения с множеством x4 SSD.

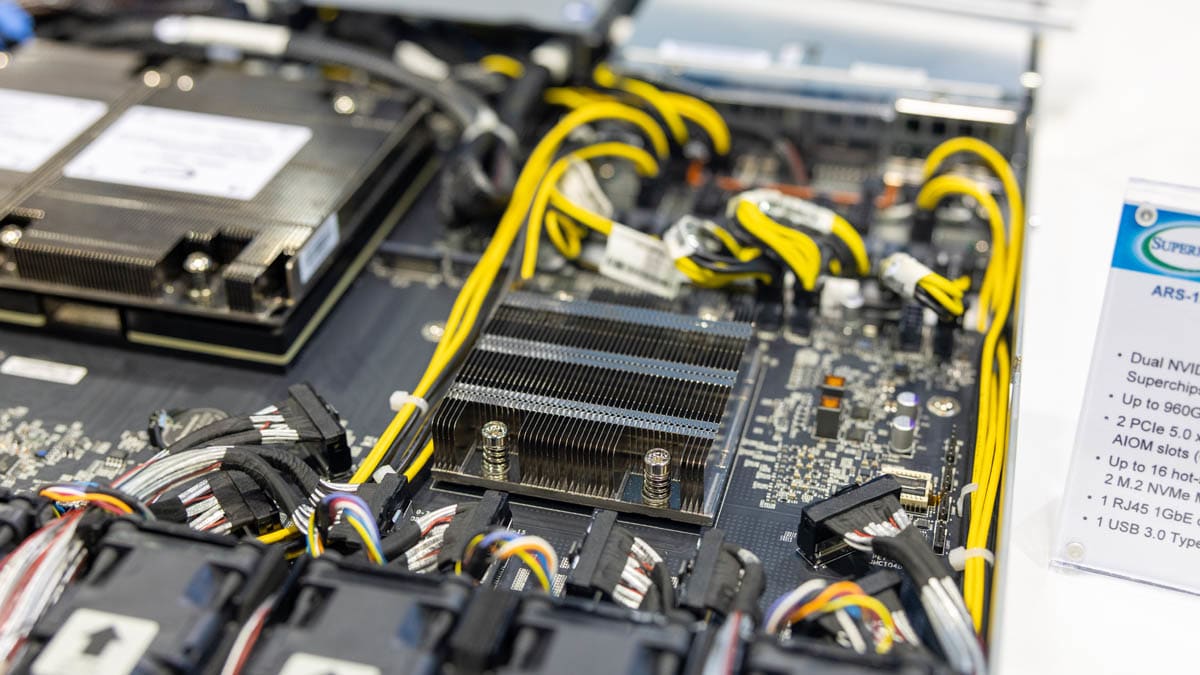

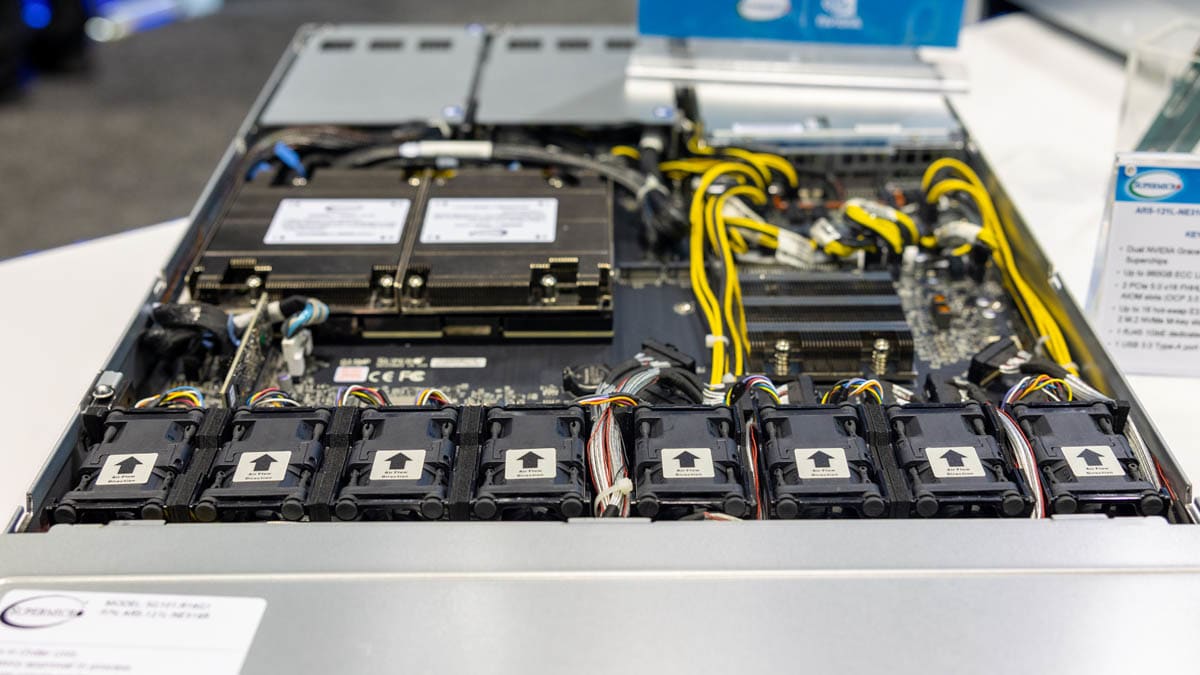

Чтобы обойти ограничение Grace по работе с PCIe-накопителями, Supermicro добавила в систему PCIe-коммутатор рядом с процессором NVIDIA Grace Superchip. Рядом с этим чипом видна плотная группа разъёмов MCIO, через которые подключаются устройства, а между модулем Grace и PCIe-коммутатором расположены два слота M.2 (PCIe Gen5 x4).

Использование PCIe-коммутатора позволяет организовать необходимую раздвоенность (bifurcation) по x4 линиям для подключения SSD. Кроме того, с помощью такого коммутатора можно реализовать и другие типичные функции хранилищ, которые обычно завязаны на архитектуру x86.

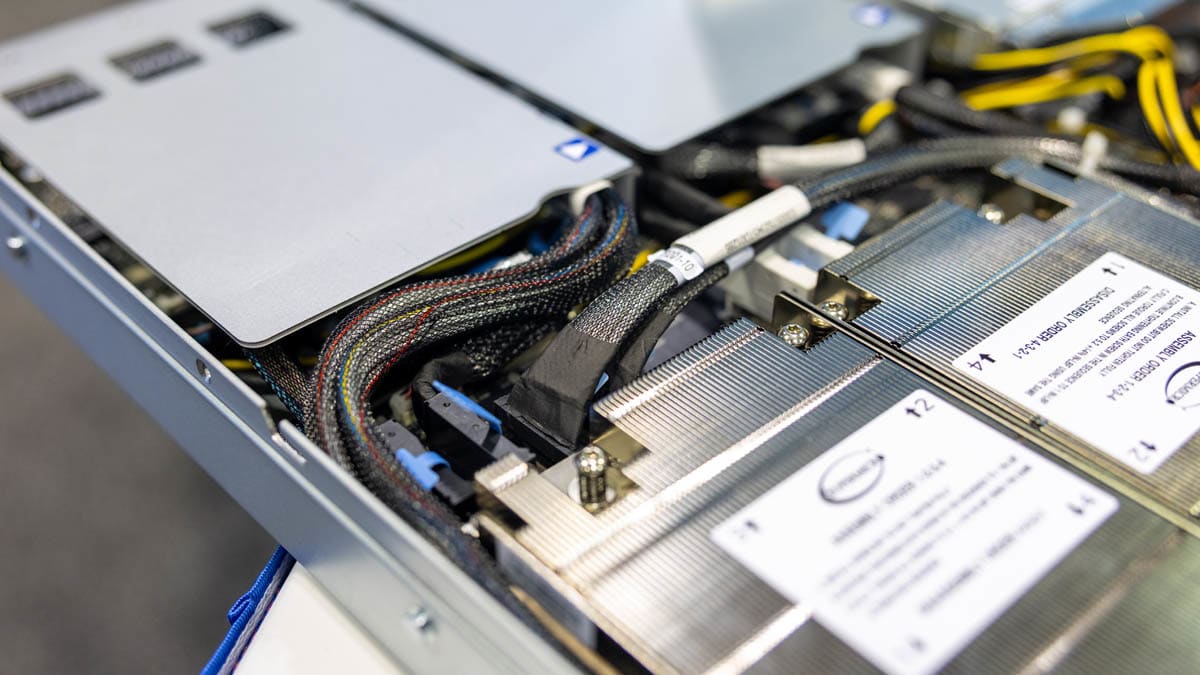

За модулем NVIDIA Grace Superchip размещены дополнительные кабели MCIO — они обеспечивают подключение накопителей и других высокоскоростных устройств через PCIe. Это часть общей схемы расширения, необходимой из-за особенностей архитектуры Grace.

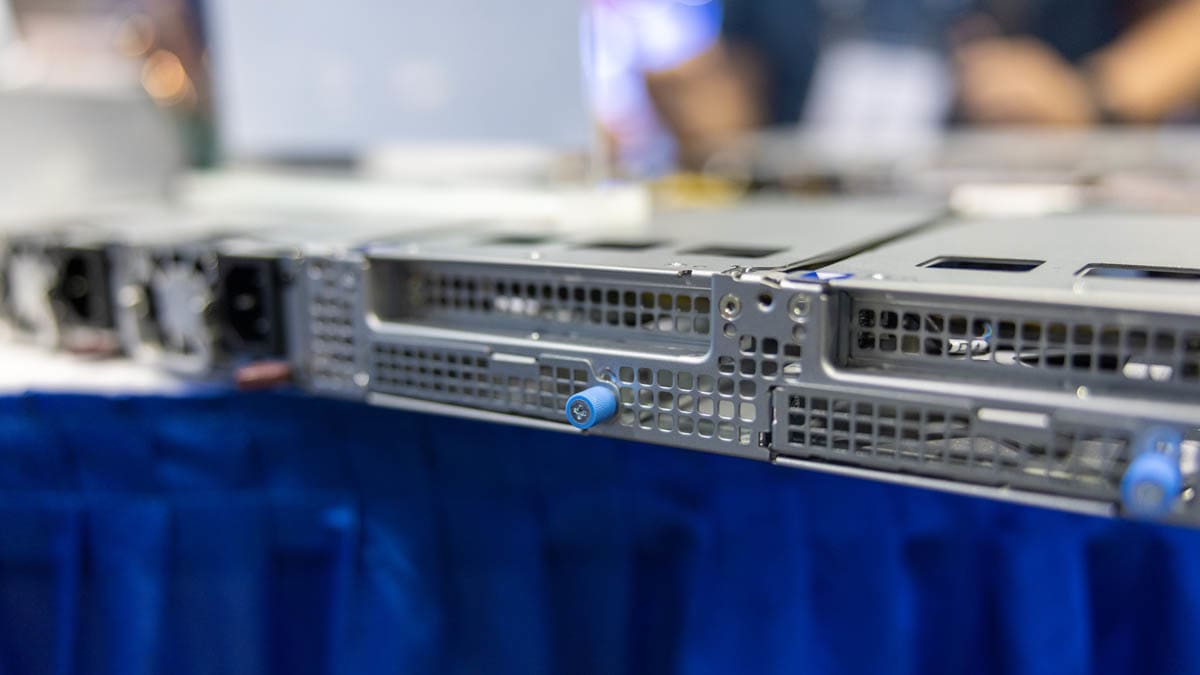

В стандартной конфигурации сервер поддерживает установку двух полноразмерных плат расширения PCIe. Также доступна альтернатива — два слота AIOM (реализация формата OCP NIC 3.0 от Supermicro). Эти модули подключаются напрямую, минуя PCIe-коммутатор, поскольку NVIDIA Grace поддерживает линии PCIe Gen5 x16 и может обслуживать высокопроизводительные устройства без дополнительной маршрутизации.

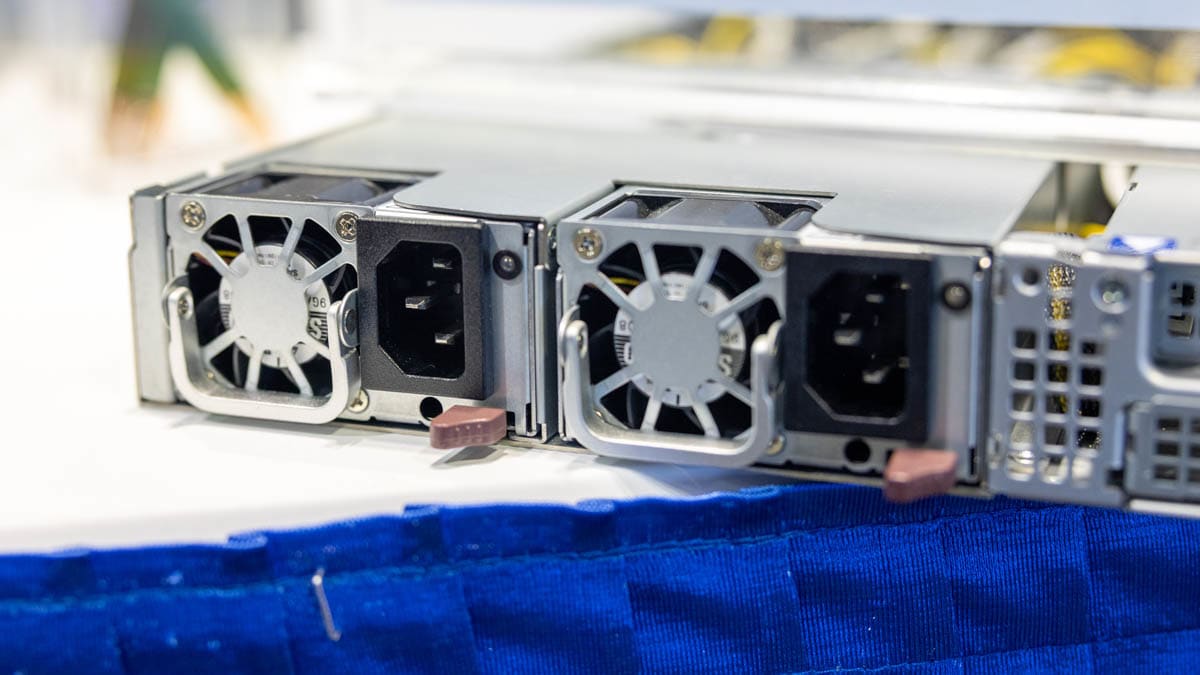

Как и ожидается для серверов такого класса, система оснащена резервируемыми блоками питания. Установлены два БП мощностью 1,6 кВт с сертификатом 80Plus Titanium.

На выставке не удалось сделать хороший снимок, но на задней панели, в углу напротив блоков питания, расположены: один порт USB Type-A, порт для out-of-band-управления и видеовыход mini DisplayPort.

Заключение

В целом, это необычная и интересная система именно за счёт своей нестандартности. Два 72-ядерных процессора (всего 144 ядра) с общим энергопотреблением 500 Вт и поддержкой 16 NVMe SSD — серьёзная конфигурация. Если нужна высокопроизводительная Arm-платформа с большим объёмом памяти и локальным хранилищем, то это решение подходит идеально. Оно предлагает больше локального хранилища, чем большинство других систем на базе NVIDIA Grace. Вряд ли эта модель станет хитом продаж для Supermicro, но с инженерной точки зрения — это очень интересная и функциональная платформа.
