L2 vs L3: ключевые отличия за 60 секунд

Основное отличие между коммутаторами L2 и L3 заключается в способе принятия решения об отправке данных. Коммутатор L2 работает внутри одной локальной сети и использует для этого физические MAC-адреса устройств. Он не понимает, что такое IP-адрес, и не способен отправлять трафик за пределы своего сегмента. Коммутатор L3, в свою очередь, оперирует IP-адресами и умеет выполнять маршрутизацию, то есть соединять несколько сетей между собой, к примеру, разные отделы компании или VLAN. Проще говоря, L2 отвечает за коммутацию, а L3 — и за коммутацию, и за маршрутизацию.

Что такое сетевой коммутатор и для чего он нужен?

Сетевой коммутатор (свитч) — это сетевое оборудование, которое объединяет устройства в рамках одной локальной сети (LAN). Его главная функция — адресная передача данных. В отличие от устаревшего концентратора (хаба), который просто рассылал полученные данные на все подключенные устройства, коммутатор анализирует информацию о получателе и отправляет пакет только на целевой порт. Принцип работы коммутатора основан на ведении таблицы MAC-адресов, что позволяет снизить нагрузку на сеть, повысить её производительность и безопасность. Это базовое сетевое устройство для построения любых локальных сетей.

Уровни коммутаторов по модели OSI: L1, L2, L3 и L4

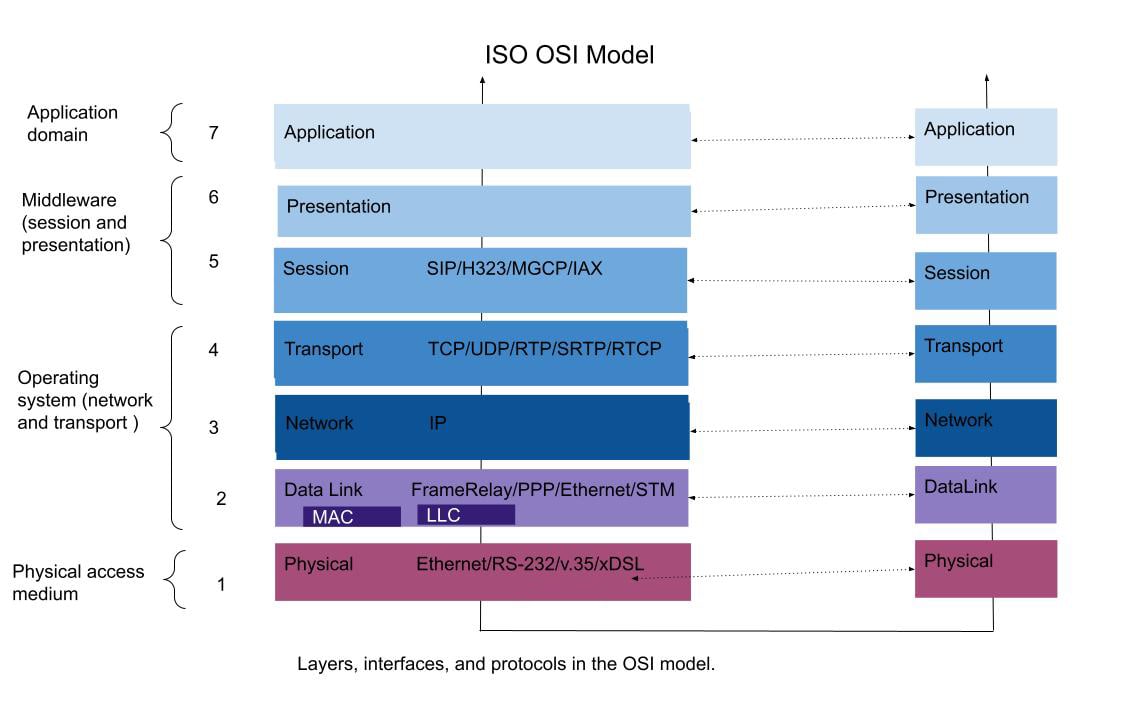

Чтобы понять, что такое уровни коммутаторов l1 l2 l3 l4, нужно обратиться к сетевой модели OSI (Open Systems Interconnection model). Эта модель описывает процесс передачи данных в сети, разделяя его на семь уровней — от физической передачи сигналов до работы с приложениями. Уровень коммутатора как раз и показывает, насколько "глубоко" устройство анализирует данные для принятия решения об их отправке.

• L1 коммутаторы (физический уровень) работают с электрическими сигналами.
• L2 коммутаторы (канальный уровень) анализируют MAC-адреса.
• L3 коммутаторы (сетевой уровень) "понимают" IP-адреса.
• L4 коммутаторы (транспортный уровень) могут анализировать данные о портах TCP/UDP.

Такое разделение определяет уровни коммутации и функциональные возможности оборудования. Разница между L1, L2, L3, и L4 заключается в глубине анализа пакета данных.

Уровень 1 (L1 – физический): хабы

Устройства L1, такие как концентраторы (хабы), не анализируют данные. Они просто принимают электрический сигнал на один порт и ретранслируют его на все остальные. Такой подход приводит к столкновениям пакетов (коллизиям) и замедляет работу сети. Сегодня хабы и другие устройства уровня L1 считаются устаревшей технологией и почти не используются.

Уровень 2 (L2 – канальный): классические коммутаторы

Это стандартные коммутаторы, работающие на канальном уровне. Они используют MAC-адреса для построения таблицы коммутации и пересылки кадров данных только конкретному получателю в рамках одной локальной сети. Это самый распространенный тип коммутаторов для организации сетей в домах и небольших офисах, обеспечивающий эффективное объединение устройств.

Уровень 3 (L3 – сетевой): маршрутизирующие коммутаторы

Эти устройства совмещают функции коммутатора L2 и маршрутизатора. Они работают на сетевом уровне и принимают решения на основе IP-адресов. Это позволяет им связывать между собой разные подсети или VLAN (виртуальные локальные сети), выполняя маршрутизацию трафика. L3-коммутаторы необходимы в крупных и сложных сетях.

Уровень 4 (L4 – транспортный): "умные" коммутаторы

L4 коммутаторы идут еще дальше и анализируют информацию с транспортного уровня, такую как порты TCP и UDP. Это позволяет им принимать более интеллектуальные решения, к примеру, распределять нагрузку между серверами (балансировка нагрузки) или устанавливать приоритеты для трафика определенных приложений (продвинутый QoS) на уровне приложений. Они критически важны в дата-центрах и высоконагруженных системах.

Детальный разбор популярных уровней

Особенности коммутатора 2 уровня (L2): работа на канальном уровне

Коммутатор 2 уровня, или коммутатор уровня L2, — это основа большинства локальных сетей. Он функционирует на канальном уровне OSI, оперируя исключительно физическими MAC-адресами для пересылки данных. Уровень коммутатора L2 что это означает? Это значит, что устройство не способно работать с IP-адресами и маршрутизировать трафик между различными сетями. Его задача — быстрая и эффективная коммутация внутри одного сегмента сети.

Принцип работы: MAC-адреса и таблица коммутации

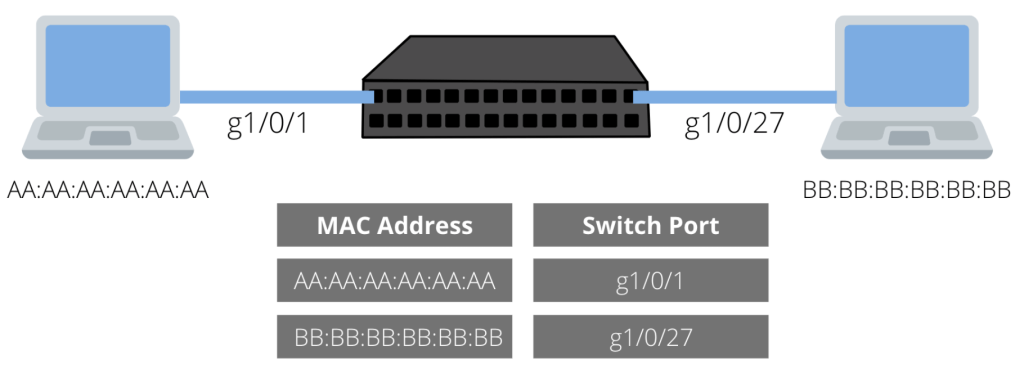

Принцип работы L2-коммутатора заключается в создании и поддержании таблицы MAC-адресов. Когда устройство подключается к порту коммутатора, тот запоминает его MAC-адрес и привязывает его к номеру порта. При поступлении кадра данных коммутатор смотрит на MAC-адрес назначения, находит его в своей таблице и отправляет кадр только на тот порт, к которому подключен получатель. Если адрес неизвестен, кадр отправляется на все порты, но как только приходит ответ, таблица пополняется.

Ключевые функции и ограничения (VLAN, STP, базовый QoS)

Современные управляемые L2-коммутаторы поддерживают ряд важных технологий:

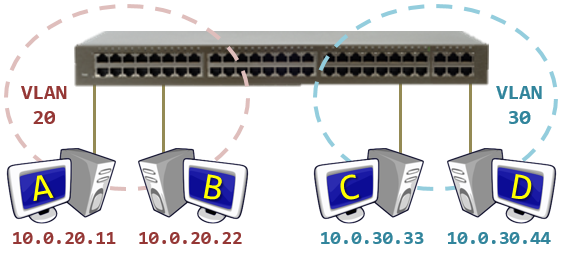

• VLAN (Virtual LAN): позволяет логически разделить одну физическую сеть на несколько изолированных виртуальных сетей. Устройства в разных VLAN не могут общаться друг с другом напрямую через L2-коммутатор, что повышает безопасность и упрощает управление трафиком.
• STP (Spanning Tree Protocol): протокол, предотвращающий образование петель в сети при наличии избыточных соединений, что повышает отказоустойчивость.
• Базовый QoS (Quality of Service): позволяет назначать приоритеты для разных типов трафика, отдавая предпочтение голосовым данным перед загрузкой файлов.

Главное ограничение L2 — невозможность маршрутизации. Для связи между разными VLAN или подсетями потребуется устройство третьего уровня.

Функции коммутатора 3 уровня (L3): маршрутизация на сетевом уровне

Коммутатор 3 уровня (или L3 коммутатор) — это гибридное устройство, объединяющее скорость аппаратной коммутации L2 с интеллектуальными возможностями маршрутизатора. Он работает на сетевом уровне модели OSI и оперирует на уровне IP. Его ключевая функция — маршрутизация трафика между различными сетями или VLAN. В отличие от маршрутизаторов, которые часто выполняют маршрутизацию программно, коммутаторы 3 уровня делают это аппаратно с помощью специализированных микросхем (ASIC), что обеспечивает высокую производительность.

Принцип работы: IP-адреса и маршрутизация между подсетями

Представим, что в компании есть два отдела: "Бухгалтерия" (VLAN 10, подсеть 192.168.1.0/24) и "Разработка" (VLAN 20, подсеть 192.168.2.0/24). Если они подключены к L2-коммутатору, сотрудники этих отделов не смогут обмениваться данными. L3-коммутатор решает эту проблему. Он создает виртуальные интерфейсы для каждого VLAN, назначает им IP-адреса, которые выступают в роли шлюзов, и осуществляет маршрутизацию пакетов между этими подсетями.

Ключевые функции (динамическая маршрутизация, ACL)

Помимо статической маршрутизации, L3-коммутаторы поддерживают более продвинутые функции:

• Динамическая маршрутизация: поддержка протоколов, таких как OSPF и BGP, позволяет коммутатору автоматически обмениваться информацией о маршрутах с другими сетевыми устройствами и выбирать оптимальный путь для трафика.
• ACL (Access Control Lists): списки контроля доступа позволяют создавать гибкие правила для фильтрации трафика на основе IP-адресов источника и назначения, портов и протоколов. Это мощный инструмент для обеспечения безопасности сети.

Сравнение коммутаторов L2 и L3: ключевые отличия

Итак, чем отличается коммутатор второго уровня от коммутатора третьего уровня? Основная разница заключается в уровне модели OSI, на котором они принимают решения. Коммутатор уровня l2 и l3 отличия которого мы рассматриваем, имеют разное назначение: L2 предназначен для быстрой коммутации в пределах одной сети, а L3 — для маршрутизации между несколькими сетями. Это фундаментальное отличие коммутаторов и определяет их применение, функциональность и стоимость.

Сравнительная таблица характеристик коммутаторов L2 и L3

Управляемые и неуправляемые коммутаторы: в чем разница и какой выбрать?

Помимо разделения по уровням OSI, коммутаторы делятся на управляемые и неуправляемые.

• Неуправляемые коммутаторы — это простые устройства "включил и работай" (Plug-and-Play). Они не имеют интерфейса для настройки и работают по заложенным на заводе алгоритмам. Их задача — простое объединение устройств в сеть.
• Управляемые коммутаторы предоставляют администратору доступ к настройкам через веб-интерфейс, командную строку (CLI) или протокол SNMP. Это позволяет гибко конфигурировать функции коммутаторов, такие как VLAN, QoS, агрегацию портов, зеркалирование трафика и функции безопасности.

Выбор зависит от задачи: для домашней сети или маленького офиса на несколько компьютеров достаточно неуправляемого коммутатора. Для корпоративной сети, где требуются безопасность, сегментация трафика и контроль производительности, необходим управляемый коммутатор.

Как выбрать коммутатор для своих задач: основные критерии

При выборе коммутатора важно оценить не только уровень сети (L2 или L3), но и ряд других практических параметров. Ответы на следующие вопросы помогут определить подходящий тип коммутаторов для вашей IT-инфраструктуры.

• Сколько устройств нужно подключить? Этот параметр определяет необходимое количество портов коммутатора (8, 16, 24, 48).
• Нужно ли соединять разные отделы (VLAN)? Если да, вам потребуется как минимум L3-коммутатор или L2+ со статической маршрутизацией.
• Нужно ли питать устройства по сетевому кабелю (PoE)? Если вы планируете подключать IP-телефоны, камеры видеонаблюдения или точки доступа Wi-Fi, выбирайте коммутатор с поддержкой PoE (Power over Ethernet).
• Какая скорость портов требуется? Для большинства офисных задач достаточно 1 Гбит/с, но для подключения серверов или других коммутаторов могут потребоваться порты 10 Гбит/с и выше (SFP+/QSFP+).
• Нужна ли гибкая настройка и безопасность? Если да, ваш выбор — управляемый коммутатор.

Когда достаточно L2-коммутатора

• Домашняя сеть: для подключения компьютеров, игровых консолей, телевизоров.
• Небольшой офис: для организации единой сети без разделения на отделы.
• Уровень доступа в корпоративной сети: для конечного подключения рабочих мест пользователей в рамках одного VLAN.

Когда необходим L3-коммутатор

• Крупная компания с отделами: для организации маршрутизации между сетями бухгалтерии, разработки, маркетинга (VLAN).
• Центр обработки данных (ЦОД): для высокоскоростной связи между серверами и системами хранения данных.
• Ядро сети: в качестве центрального узла, объединяющего коммутаторы уровня доступа и агрегации.

Примеры использования коммутаторов: от домашней сети до ЦОД

Теория становится понятнее на практике. Рассмотрим типичные примеры коммутаторов разного уровня.

Домашняя сеть и малый офис

Здесь отлично справится простой неуправляемый 8-портовый L2-коммутатор, например, коммутатор D-Link или TP-Link. Его задача — объединить в единую сеть несколько компьютеров, принтер и NAS-хранилище для обмена файлами и общего доступа в интернет через роутер. Это экономичное и простое решение.

Средний офис

Для офиса на 30-50 человек потребуется управляемый 24- или 48-портовый L2+ коммутатор с поддержкой PoE. Он позволит подключить рабочие станции сотрудников, запитать IP-телефоны и точки доступа Wi-Fi, а также создать несколько VLAN для разделения гостевого и корпоративного трафика.

Корпоративная сеть (уровень агрегации)

На уровне агрегации крупной корпоративной сети используется стекируемый 48-портовый L3-коммутатор, к примеру, коммутатор Cisco Catalyst или его аналоги. Такие модели коммутаторов служат для коммутаторов агрегации, объединяя трафик с множества L2-коммутаторов доступа и выполняя быструю маршрутизацию между десятками VLAN, разгружая центральный маршрутизатор.

Центр обработки данных (ЦОД)

В ядре ЦОД устанавливают высокопроизводительные L3-коммутаторы для серверов с портами 40G/100G (QSFP+/QSFP28). Их задача — обеспечить максимальную скорость и минимальную задержку при обмене данными между сотнями серверов, системами хранения данных и внешним миром. Такие решения предлагают производители оборудования корпоративного класса, например, Huawei, Dell EMC или HPE.

FAQ: частые вопросы и развенчание мифов

Чем отличается коммутатор второго уровня от коммутатора третьего уровня?

Кратко: коммутатор L2 пересылает данные на основе физических MAC-адресов внутри одной сети. Коммутатор L3 "понимает" логические IP-адреса и может маршрутизировать (направлять) трафик между разными сетями.

Можно ли использовать L3-коммутатор вместо роутера?

Частично да, но с оговорками. L3-коммутатор отлично справляется с маршрутизацией внутри локальной сети (между VLAN). Однако большинство из них не поддерживает функции, критичные для выхода в интернет, такие как NAT (трансляция сетевых адресов), полноценный VPN или Firewall. Для этих задач по-прежнему нужен роутер, как утверждает CompTIA в своем аналитическом материале.

Что такое L2+ (Layer 2+)? Это обман или полезная функция?

Это не обман, а полезная "золотая середина". L2+ — это коммутатор второго уровня с добавлением функции статической маршрутизации. Он не поддерживает сложные протоколы динамической маршрутизации, как полноценный L3, но позволяет вручную прописать маршруты между несколькими VLAN. Это решение для сетей, которые переросли возможности L2, но еще не готовы к затратам на L3.

Миф: L3-коммутатор всегда быстрее L2.

Это неверно. В пределах одного VLAN (одного L2-домена) коммутатор L2 почти всегда будет быстрее, так как ему достаточно посмотреть MAC-адрес и отправить кадр. L3-коммутатору при передаче трафика между сетями нужно выполнять больше операций: анализировать IP-адреса, сверяться с таблицей маршрутизации, проверять списки доступа (ACL). Это создает дополнительные, хоть и минимальные, задержки.

Заключение: итоговые рекомендации

Выбор уровня коммутатора — это всегда компромисс между функциональностью, производительностью и бюджетом.

• Для простых задач в пределах одной сети (дом, малый офис) достаточно L2-коммутатора.
• Для сложных, масштабируемых сетей с необходимостью сегментации и управления трафиком нужен L3-коммутатор.

Инвестиции в правильно спроектированную сетевую инфраструктуру всегда окупаются ее стабильностью, скоростью и безопасностью.
