Что такое оперативная память DIMM и ее типы: UDIMM, RDIMM, LRDIMM

Для начала нужно разобраться в иерархии. DIMM (Dual In-line Memory Module) — это физический стандарт, то есть сама планка оперативной памяти с контактами. В свою очередь, UDIMM, RDIMM и LRDIMM являются подтипами этого стандарта.

Их главное различие кроется в способе взаимодействия с контроллером памяти, который встроен в центральный процессор. От этого напрямую зависят стабильность работы, максимальный объем и сфера применения каждого из типов модулей. Путаница возникает, когда эти термины используют как взаимозаменяемые, хотя они описывают разные уровни: физический (форма планки памяти) и функциональный (принцип работы чипов памяти).

Типы DIMM по буферизации: подробный разбор

Рассмотрим каждый тип модуля по отдельности, чтобы понять их устройство и для каких задач они подходят лучше всего.

UDIMM (Unbuffered DIMM)

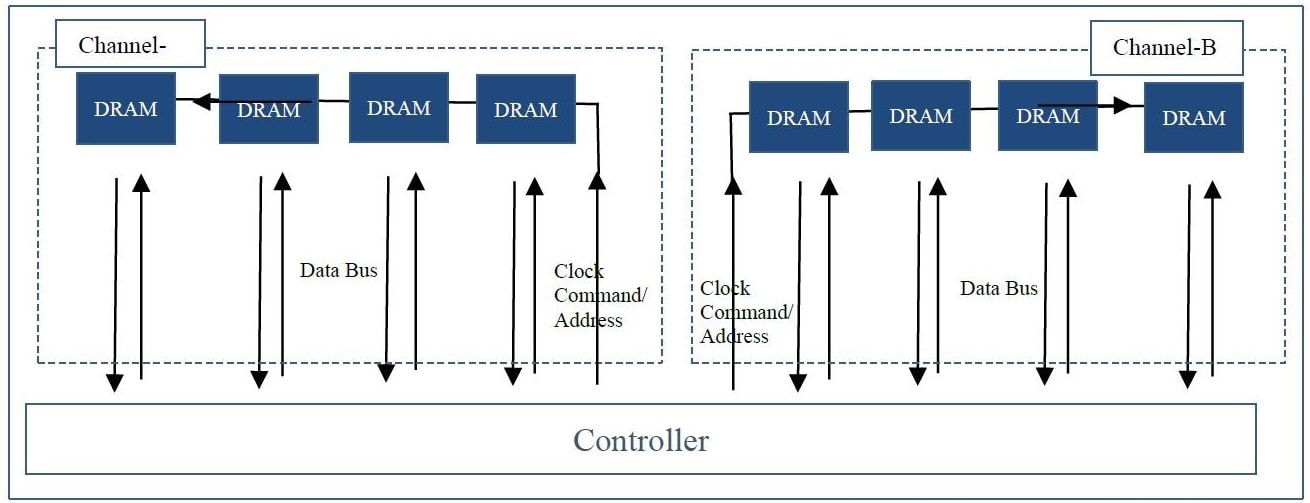

UDIMM (Unbuffered или небуферизованная память) — это модуль, где команды от контроллера памяти поступают напрямую на чипы. Здесь нет промежуточных устройств для буферизации сигнала, из-за чего этот тип памяти и получил свое название.

Прямая связь обеспечивает главное преимущество UDIMM — минимальную задержку при передаче данных, что критично для быстрых откликов программ и игр. Вместе с низкой стоимостью это делает память UDIMM стандартом для большинства потребительских систем:

• Настольных компьютеров и ноутбуков (там используется формат SO-DIMM).
• Игровых сборок.
• Серверов начального уровня и сетевых хранилищ (NAS), где не требуется большой объем ОЗУ.

Обратная сторона прямого подключения — высокая электрическая нагрузка на контроллер памяти. Каждый чип на планке создает нагрузку, поэтому количество модулей в одном канале ограничено. Это не позволяет создавать системы с очень большим объемом оперативной памяти на базе UDIMM.

RDIMM (Registered DIMM)

RDIMM (Registered или регистровая память) — это основной тип модулей для современных серверов. Что это такое? Ключевое отличие от UDIMM — наличие специального чипа-регистра (Registering Clock Driver, RCD) на самой планке памяти. Этот компонент делает ее буферизованной.

Регистр работает как посредник: он получает команды и адреса от контроллера, стабилизирует сигнал и только потом передает его чипам памяти. Сами данные при этом по-прежнему идут напрямую. Такая буферизация снижает электрическую нагрузку на контроллер модулями, что позволяет системе стабильно работать с большим количеством планок и, соответственно, с большим общим объемом ОЗУ. Как отмечается в технической документации Lenovo, «Регистр в RDIMM помогает улучшить стабильность системы, снижая электрическую нагрузку на контроллер памяти. Это обеспечивает большую емкость и повышенную надежность, что является ключом для виртуализации и приложений, интенсивно работающих с данными».

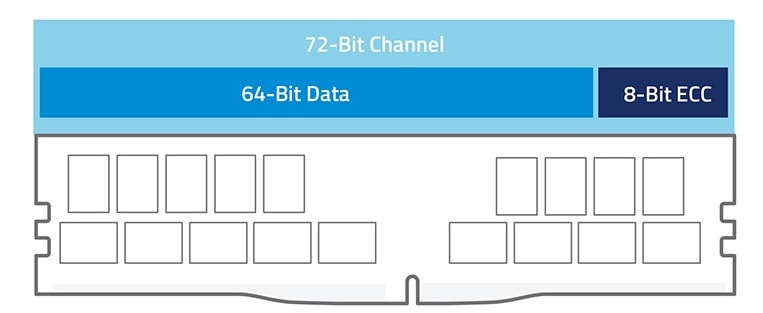

Практически все модули RDIMM также поддерживают технологию ECC (Error-Correcting Code), которая автоматически находит и исправляет ошибки. Сочетание регистра и ECC делает память RDIMM надежным решением для большинства серверов.

LRDIMM (Load-Reduced DIMM)

LRDIMM (Load-Reduced DIMM или память со сниженной нагрузкой) — это дальнейшее развитие технологии RDIMM, новый тип памяти для систем с экстремальными требованиями к объему. Преимущество LRDIMM заключается в еще большем снижении нагрузки на контроллер.

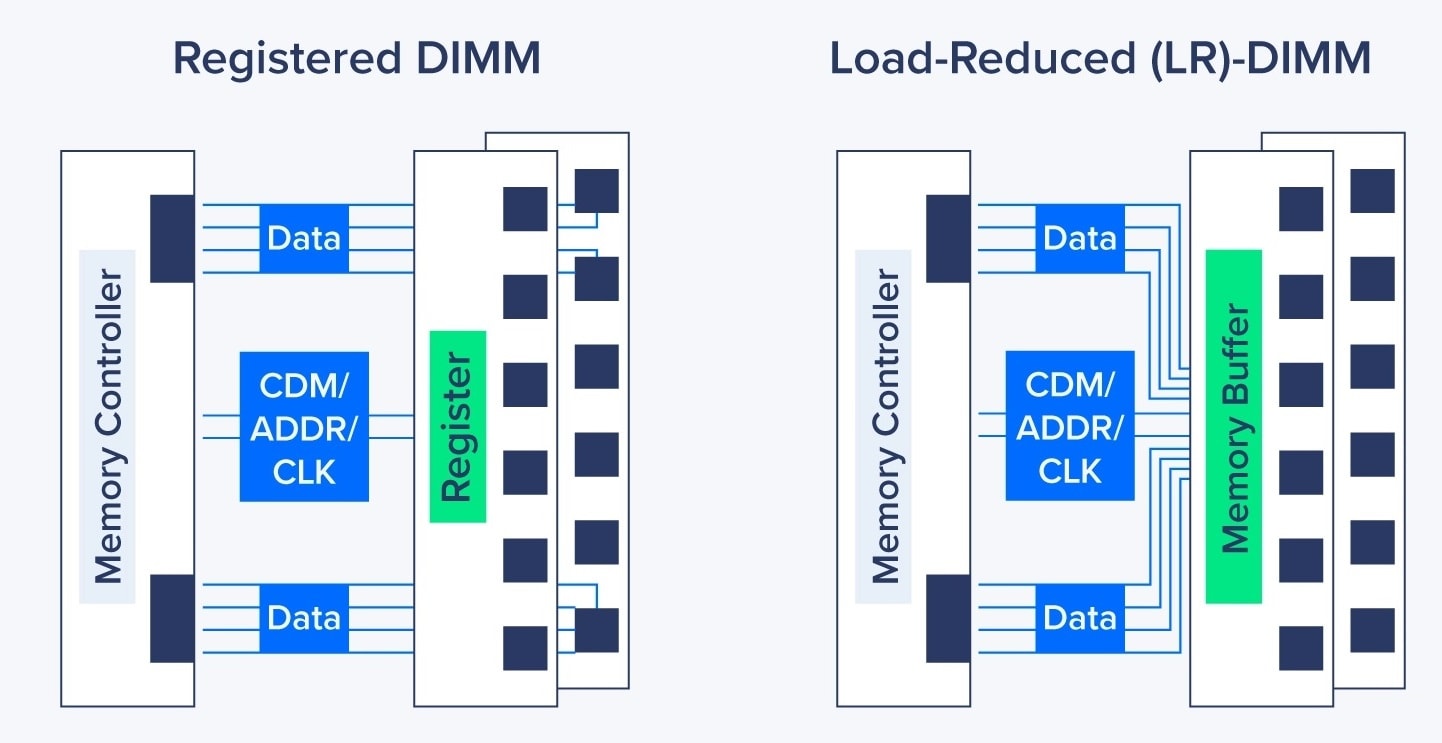

Если в RDIMM буферизуются только команды и адреса, то в LRDIMM для этого используется специальный чип — буфер данных (Data Buffer). Он изолирует от контроллера не только управляющие сигналы, но и сами потоки данных. Это позволяет устанавливать модули максимальной емкостью и достигать терабайтных объемов оперативной памяти в одном сервере, что невозможно при работе LRDIMM стандартных типов.

За такой большой объем памяти приходится платить. У LRDIMM немного выше латентность (задержка) из-за дополнительного этапа буферизации, а также выше энергопотребление. Поэтому модули LRDIMM используются в высокопроизводительных серверах для баз данных, масштабной виртуализации и научных вычислений — там, где максимальный объем важнее минимальной задержки.

Сравнение UDIMM vs RDIMM vs LRDIMM: в чем разница и что лучше выбрать

Выбор почти всегда диктуется спецификациями материнской платы. Сравнение ключевых характеристик помогает понять, почему для разных задач подходят разные типы модулей DIMM. UDIMM — это скорость и простота для ПК, RDIMM — баланс и стабильность для серверов, LRDIMM — максимальная емкость для требовательных систем.

Как выбрать оперативную память для сервера: пошаговое руководство

Ошибка при выборе оперативной памяти для сервера приведет к тому, что система просто не запустится. Чтобы правильно подобрать ОЗУ, следуйте алгоритму.

• Шаг 1: Проверка спецификаций сервера и CPU. Тип поддерживаемой памяти (UDIMM, RDIMM или LRDIMM) жестко определяется материнской платой сервера и контроллером памяти процессора. Эту информацию можно найти в технической документации (datasheet) на сайте производителя. Например, для серверов Dell или HPE существуют онлайн-конфигураторы, которые не дадут выбрать несовместимые компоненты.
• Шаг 2: Определение требований к объему и стабильности. Для каких задач будет использоваться сервер? Ресурсоемкие приложения, такие как системы управления базами данных или платформы виртуализации, требуют большого объёма памяти и стабильности, поэтому для них оптимальное решение — серверы с RDIMM или LRDIMM. Для простого файлового сервера может быть достаточно UDIMM с поддержкой ECC.
• Шаг 3: Выбор поколения, частоты и ранга. Убедитесь, что поколение памяти (DDR4 или DDR5), ее частота (МГц) и количество рангов (1R, 2R) соответствуют спецификациям. Четырехканальный контроллер памяти раскроет свой потенциал только при правильном подборе модулей. Использование планок с более высокой частотой, чем поддерживает процессор, не даст прироста — память будет работать на максимально допустимой скорости.
• Шаг 4: Распространенные ошибки. Избегайте частых ошибок: не пытайтесь установить UDIMM в сервер, который требует RDIMM; никогда не смешивайте модули разных типов буферизации в одной системе; не игнорируйте правила заполнения слотами памяти, описанные в руководстве к серверу.

Совместимость и правила установки: можно ли смешивать память

Правильная установка модулей памяти не менее важна, чем их выбор. Нарушение правил совместимости — одна из главных причин сбоев в работе серверов.

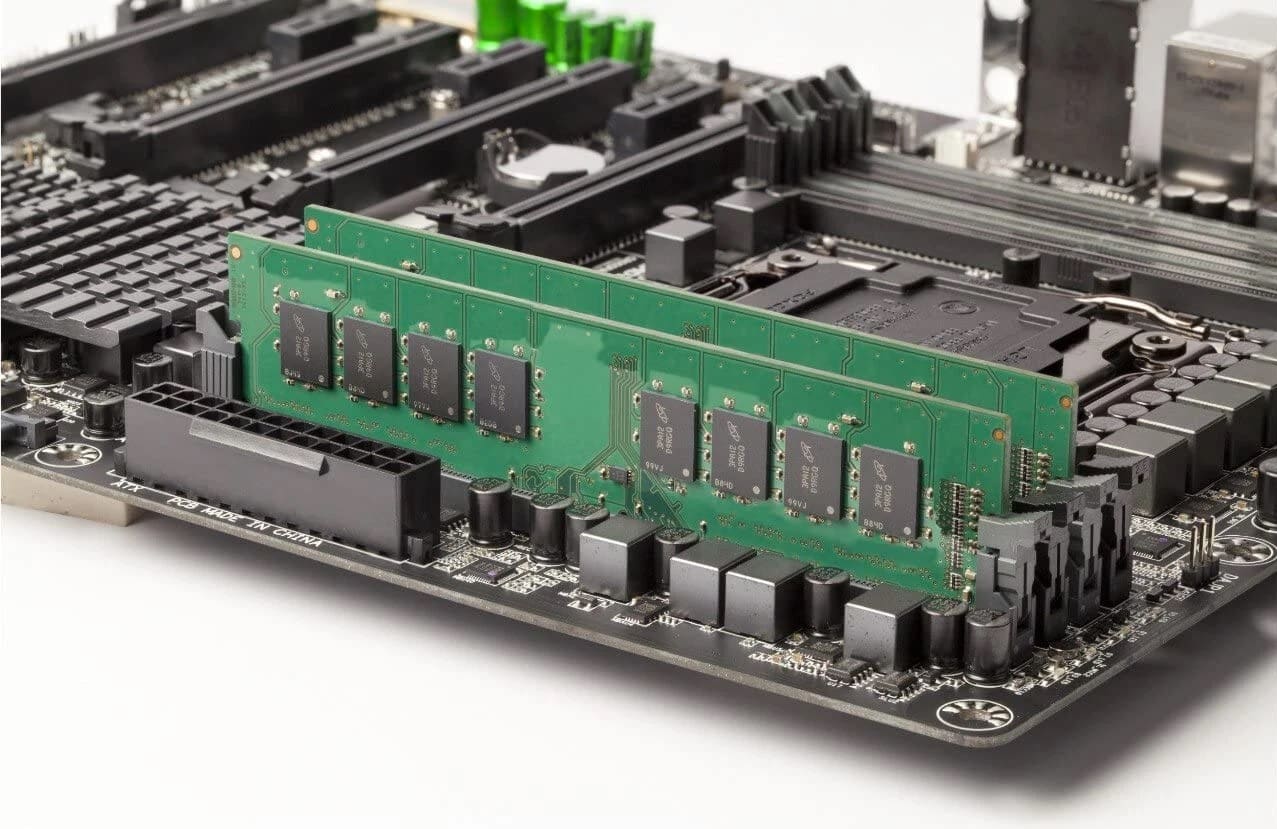

Как визуально отличить планку RDIMM от UDIMM

Самый надежный способ — посмотреть на центр планки. У модуля RDIMM там расположен один или два дополнительных чипа черного цвета — это и есть регистр. У планки UDIMM это место будет пустым или на нем будут мелкие компоненты, но не один выделяющийся чип. LRDIMM также имеет центральный чип (буфер модуля), но он может отличаться по размеру.

Главное правило: нельзя смешивать разные типы буферизации

Это аксиома. Устанавливать в одну систему модули UDIMM, RDIMM и LRDIMM одновременно запрещено. Они используют разные протоколы для связи с контроллером памяти. Система в лучшем случае не запустится, в худшем — это приведет к аппаратным сбоям.

Правила смешивания RDIMM одного типа

Смешивать модули RDIMM одного поколения (например, DDR4) можно, но с оговорками. Если установить модули с разной частотой, объемом или ранговостью, система будет работать на скорости самого медленного из установленных модулей. Для сохранения производительности в нужном режиме памяти рекомендуется использовать идентичные планки. Всегда сверяйтесь с руководством к материнской плате — в нем прописаны схемы заполнения слотов для разных конфигураций.

Другие технологии серверной памяти: 3DS, DCPMM и MCRDIMM

Мир серверной памяти не ограничивается тремя основными типами. Ведущие производители, такие как Samsung, постоянно развивают технологии для узких задач.

• Модули 3DS DIMM (Three-Dimensional Stacking). Технология «вертикальной» сборки, где чипы памяти размещаются слоями друг на друге. Это позволяет создавать модули сверхвысокой емкости, не увеличивая их физический размер.
• Модули DCPMM (Optane Persistent Memory). Энергонезависимая память от Intel, по сути, гибрид оперативной и флеш-памяти. Она сохраняет данные даже после выключения питания. Идеально для систем, где критична скорость восстановления после сбоя.
• MCRDIMM (Multiplexer Combined Ranks DIMM). Новый тип памяти для DDR5. Благодаря встроенному мультиплексору MCRDIMM может одновременно обращаться к двум рангам, фактически удваивая пропускную способность по сравнению с обычным RDIMM.

Часто задаваемые вопросы (FAQ)

Что такое UDIMM в оперативной памяти простыми словами?

Это стандартная память для большинства компьютеров и ноутбуков. В ней команды от процессора идут к чипам памяти напрямую, без посредников. Она быстрая и недорогая.

RDIMM что это простыми словами?

Это серверная память со специальным чипом-буфером (регистром). Он повышает стабильность системы и позволяет установить очень большой объем ОЗУ для надежной работы под нагрузкой.

Какой тип памяти выбрать для игрового ПК?

Однозначно UDIMM. Серверная память RDIMM или LRDIMM в игровом ПК работать не будет, так как материнские платы и процессоры для потребительского рынка ее не поддерживают.

Можно ли использовать RDIMM в сервере с двумя процессорами?

Да, именно для таких многопроцессорных систем и предназначена память RDIMM. Она обеспечивает стабильность, необходимую для координации работы большого количества ядер и каналов памяти. Главное — соблюдать правила установки модулей для каждого CPU.

Улучшит ли RDIMM производительность моего сервера?

RDIMM в первую очередь улучшает стабильность и позволяет нарастить объем памяти. Это косвенно повышает производительность в задачах, которые упираются в нехватку RAM (базы данных, виртуализация). В задачах, чувствительных к задержкам, UDIMM может быть формально быстрее, но его применение ограничено малым объемом.

Заключение

Подводя итог, выбор оперативной памяти сводится к нескольким простым правилам.

• UDIMM — стандарт для настольных ПК и серверов начального уровня, где приоритет — низкая задержка и цена.
• RDIMM — золотой стандарт для большинства корпоративных серверов, требующих высокой стабильности и поддержки значительных объемов RAM.
• LRDIMM — решение для высокопроизводительных систем, где необходим максимальный объем памяти, например, для масштабной виртуализации или аналитики больших данных.

Главный критерий выбора — всегда спецификация вашего процессора и материнской платы.

Прежде чем совершать покупку, всегда проверяйте документацию к вашему оборудованию. Этот простой шаг сэкономит время, деньги и обеспечит стабильную работу системы.
