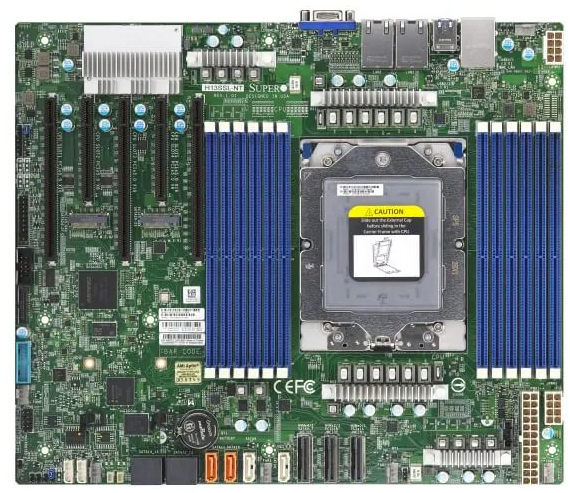

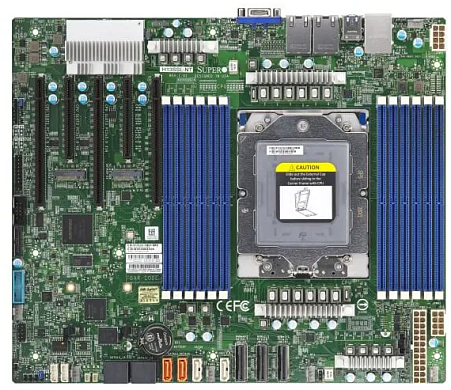

Материнская плата Supermicro H13SSL-N

Материнская плата Supermicro H13SSL-N — это серверная плата формата ATX, ориентированная на построение однопроцессорных систем на базе новейших процессоров AMD EPYC™ 9004/9005 серии в корпоративных и дата-центровых сценариях. Она сочетает поддержку до 160 ядер и 320 потоков, высокую пропускную способность памяти DDR5 и современную периферию PCIe 5.0, обеспечивая высокий уровень производительности и масштабируемости для широкого спектра серверных задач, от виртуализации до высоконагруженных бизнес-приложений. Поддержка мощных процессоров с TDP до 400 Вт и развитая подсистема питания делают эту платформу подходящей основой для систем с долгим жизненным циклом и возможностью поэтапного наращивания ресурсов.

Архитектура, процессор и память

Supermicro H13SSL-N построена на платформе Socket SP5 и поддерживает установку одного процессора AMD EPYC™ 9004/9005 серии с архитектурой «System on Chip», что позволяет интегрировать контроллеры памяти и ввода-вывода непосредственно в процессор для минимизации задержек и повышения эффективности работы. Поддержка процессоров до 160 ядер и 320 потоков обеспечивает значительный запас вычислительных ресурсов для консолидации сервисов, работы контейнеризированных сред и сложных аналитических задач. Плата рассчитана на использование процессоров с тепловым пакетом до 400 Вт, что важно для высокопроизводительных конфигураций серверов.

• Поддержка AMD EPYC™ 9004/9005 серии с установкой в разъем SP5 (для EPYC™ 9005 требуется ревизия платы 2.x).
• Архитектура SoC с интеграцией контроллеров памяти и ввода-вывода в процессор.
• Поддержка до 160 ядер и 320 потоков, ориентированная на ресурсоемкие серверные нагрузки.
• Совместимость с процессорами TDP до 400 Вт для высокопроизводительных конфигураций.
• 12 слотов DIMM DDR5 (1DPC) с поддержкой модулей RDIMM различных емкостей.
• Работа памяти DDR5 на скоростях до 6000 MT/s при использовании соответствующих конфигураций.
• Поддержка модулей RDIMM емкостью от 16 до 256 ГБ для гибкого масштабирования объема памяти.
• Поддержка ECC с коррекцией однобитных ошибок и обнаружением двухбитных ошибок для повышения надежности.

Наличие 12 слотов DIMM позволяет создавать конфигурации с большим объемом оперативной памяти, что особенно важно для задач виртуализации и баз данных, где критична высокая емкость и пропускная способность памяти. Использование памяти DDR5 с поддержкой ECC повышает надежность и снижает риск сбоев, связанных с ошибками памяти, что является ключевым фактором для корпоративных систем с непрерывным режимом работы.

Интерфейсы расширения, хранение и управление

Материнская плата H13SSL-N предлагает развитую подсистему расширения, включающую пять слотов PCIe 5.0 (три x16 и два x8), что обеспечивает высокую пропускную способность для адаптеров хранения, сетевых карт или специализированных ускорителей. Для систем хранения данных предусмотрены восемь портов SATA3 и два слота M.2 (M-key) с поддержкой PCIe и SATA для установки высокоскоростных SSD форм-фактора 2280/22110, что позволяет гибко комбинировать традиционные накопители и NVMe-решения. Дополнительно доступны два порта SuperDOM с подачей питания для компактных модулей загрузочного диска, что удобно при построении отказоустойчивых конфигураций с раздельным системным и пользовательским хранилищем.

Сетевые возможности представлены двумя портами 1GBase-T на базе контроллера Broadcom BCM5720, а также выделенным портом IPMI 1 GbE для удаленного управления, что упрощает мониторинг и обслуживание сервера. На задней панели и через внутренние разъемы доступны до шести портов USB 3.0, а видеоинтерфейс реализован на базе контроллера ASPEED AST2600, обеспечивающего графический вывод и удаленный доступ к консоли. Для подключения внешних устройств хранения и высокоскоростных адаптеров предусмотрены два порта MCIO PCIe 5.0 x8 и один гибридный MCIO порт с поддержкой PCIe и SATA3, что расширяет варианты конфигурации систем хранения.

Плата оснащена шестью 4-контактными разъемами для вентиляторов с поддержкой PWM и мониторинга скорости вращения, что позволяет гибко настраивать охлаждение в зависимости от тепловыделения компонентов. Аппаратные средства контроля включают мониторинг напряжений, температур процессора, модулей памяти и VRM, а также светодиодные индикаторы состояния BMC/IPMI и идентификации системы, что упрощает диагностику и обслуживание. Поддержка TPM 2.0 и функций Root of Trust усиливает защиту платформы, а интеграция с программными инструментами Supermicro для мониторинга, обновления и автоматизации управления позволяет удобно включать H13SSL-N в существующую инфраструктуру корпоративного центра обработки данных.
