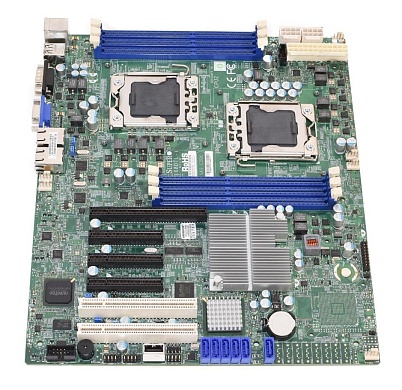

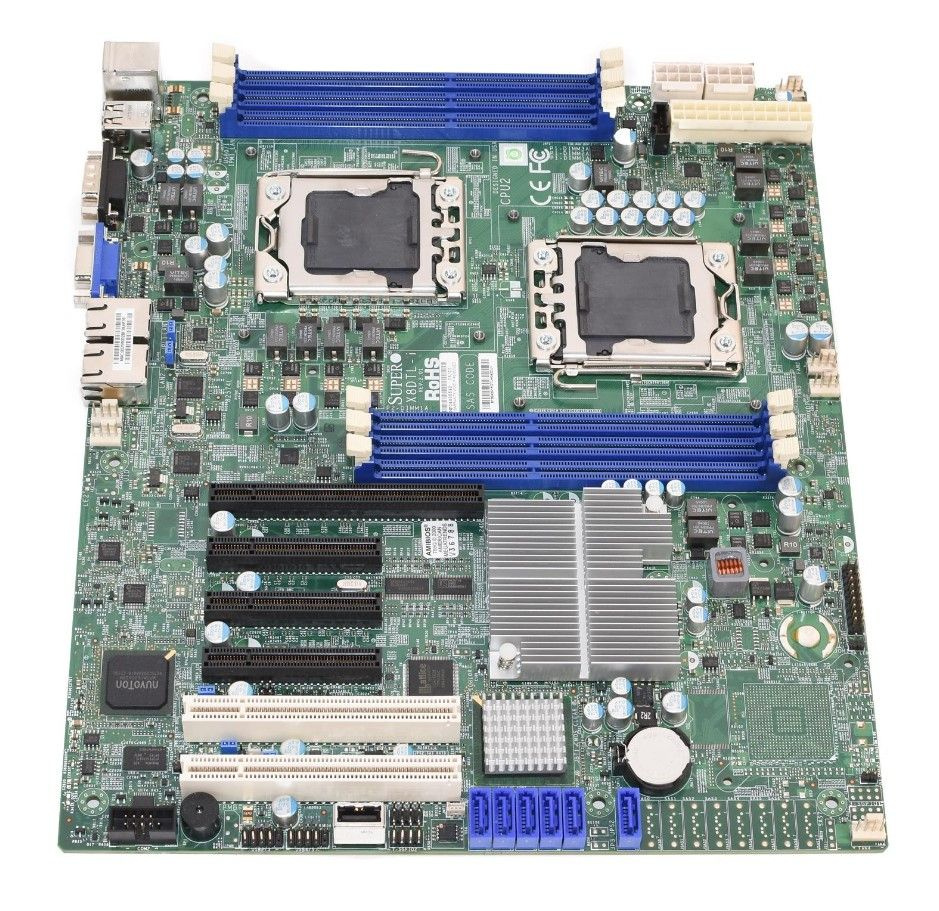

Материнская плата Supermicro X8DTL

Материнская плата Supermicro X8DTL — это серверная плата формата ATX (305 x 254 мм), разработанная на базе чипсета Intel 5500 для построения двухпроцессорных систем с разъемами Socket B (LGA1366) под процессоры Intel Xeon 5500/5600 серии. Она ориентирована на использование в корпоративных серверах начального и среднего уровня, где требуются проверенная временем платформа, поддержка ECC-памяти и развитые возможности мониторинга и управления. Плата сочетает поддержку до двух процессоров, до 96 ГБ оперативной памяти DDR3 и развитую подсистему ввода-вывода, что делает её подходящей основой для файловых серверов, серверов приложений, контроллеров домена, небольших виртуализационных хостов и других инфраструктурных ролей с круглосуточным режимом работы.

Процессоры, память и архитектура платформы

Supermicro X8DTL построена на чипсете Intel 5500 и поддерживает установку двух процессоров Intel Xeon серий 5500/5600 в разъемы Socket B (LGA1366), каждый из которых использует две полноразрядные линии Intel QuickPath Interconnect со скоростью до 6,4 GT/s. Такая архитектура обеспечивает высокую пропускную способность обмена данными между процессорами и чипсетом и позволяет эффективно масштабировать вычислительные ресурсы за счет установки второго CPU. Плата рассчитана на многоядерные процессоры с поддержкой технологий виртуализации и современных серверных функций, что делает её актуальной для широкого спектра задач в корпоративной среде.

• Два разъема Socket B (LGA1366) для процессоров Intel Xeon 5500/5600 серии.
• Чипсет Intel 5500 с двумя полнодуплексными линиями QPI до 6,4 GT/s.
• Поддержка многоядерных процессоров для многопоточных и виртуализационных сценариев.
• Шесть 240-контактных слотов DIMM для модулей DDR3 800/1066/1333 МГц.
• Поддержка Registered ECC и Unbuffered ECC/Non-ECC DDR3 модулей.
• Максимальный объем памяти до 96 ГБ при использовании Registered ECC и до 24 ГБ при использовании Unbuffered модулей.
• Поддержка трехканального доступа к памяти (per CPU) для повышения пропускной способности.

Такая конфигурация памяти позволяет гибко подбирать объем и тип модулей под конкретные задачи, варьируя между более бюджетными решениями на базе Unbuffered модулей и емкими конфигурациями на Registered ECC до 96 ГБ. Поддержка ECC и аппаратных механизмов контроля ошибок повышает устойчивость системы к сбоям и делает платформу подходящей для сервисов, где критична непрерывная работа и целостность данных, включая сервисы каталогов, почтовые системы и внутренние бизнес-приложения.

Подсистема расширения, хранение, сеть и управление

Подсистема расширения Supermicro X8DTL включает слоты PCI Express 2.0 и классические PCI, что позволяет устанавливать дополнительные адаптеры хранения, высокоскоростные сетевые карты и специализированные платы. Конфигурация обычно включает один слот PCIe 2.0 x4 в разъёме x8 и два слота PCIe 2.0 x8 (один в разъёме x16), а также два слота 32-bit PCI, обеспечивая совместимость с широким спектром устройств расширения. Это дает возможность адаптировать платформу под конкретные сценарии использования — от увеличения сетевой пропускной способности до подключения внешних систем хранения.

Подсистема хранения реализована на базе южного моста Intel ICH10R и предоставляет шесть портов SATA 3.0 Гбит/с с поддержкой RAID 0, 1, 5 и 10, что позволяет строить как высокопроизводительные, так и отказоустойчивые массивы данных. Для сетевого подключения используются два гигабитных Ethernet-порта на базе контроллера Intel, обеспечивающего поддержку стандартов 10/100/1000 Мбит/с и функций удаленного пробуждения. Плата оснащена встроенным графическим контроллером с выходом VGA, портами USB 2.0, последовательными интерфейсами и разъемами PS/2 для клавиатуры и мыши, что упрощает эксплуатацию в серверных системах. В вариантах X8DTL-iF и X8DTL-3F дополнительно реализована поддержка IPMI с KVM-over-IP и выделенным управляемым LAN-портом, что позволяет выполнять удаленную диагностику, перезагрузку и обслуживание сервера без физического доступа.

Средства аппаратного мониторинга включают контроль температур процессоров и системы, мониторинг напряжений, управление скоростью вентиляторов по PWM, индикацию перегрева и неисправности вентиляторов, а также разъемы для подключения индикаторов состояния на передней панели корпуса. Поддержка фирменных утилит управления и обновления BIOS позволяет централизованно обслуживать парк серверов на базе Supermicro X8DTL и снижает общее время простоев при регламентных работах. В совокупности это делает материнскую плату Supermicro X8DTL надежной и гибкой основой для построения корпоративных серверов с длительным жизненным циклом.
