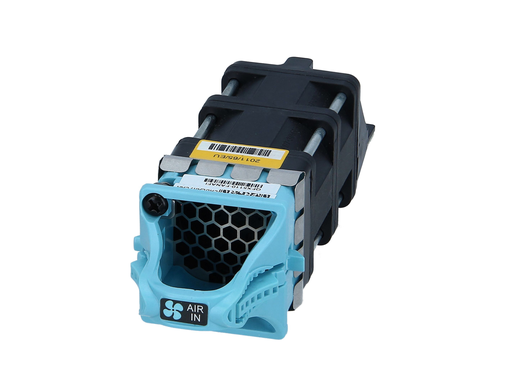

Вентиляторный модуль Juniper QFX5110-FANAFI — это сменный FRU‑модуль системы охлаждения для коммутаторов серии QFX5110 с направлением воздушного потока Air In (back-to-front). Он устанавливается в один из пяти вентиляторных слотов шасси, поддерживает горячую замену и должен использоваться совместно с блоками питания AIR IN для корректной работы системы охлаждения. Соблюдение единообразной airflow‑конфигурации и своевременная замена неисправных модулей позволяют поддерживать стабильную температуру и надёжность работы коммутаторов Juniper QFX5110 в ЦОД и высоконагруженных сетевых узлах.

Почему нет цен?

Уточнить цену

Доставка по РФ

Техническая поддержка

Гарантия до 5 лет

Диагностика перед отправкой

Лизинг от 1.5 млн рублей для компаний из РФ

С нами выгодно и удобно!

Поддержка персонального менеджера
Партнёрские скидки до 70%
Онлайн-кабинет гарантийного сервиса

Как купить?

Раз, два и все дела

Рассчитаем стоимость

Присылайте спецификацию для подбора и расчета стоимости оборудования

1Раз

Привезём и подключим

Подключим и настроим оборудование в вашем офисе или ЦОДе

2Два

Характеристики

Производитель

Juniper

Модель

QFX5110-FANAFI

Описание

Вентиляторный модуль Juniper QFX5110-FANAFI — это сменный блок системы охлаждения (FRU), предназначенный для коммутаторов серии Juniper QFX5110 и рассчитанный на работу в конфигурации с направлением воздушного потока Air In (back-to-front). Он устанавливается в соответствующие слоты вентиляторных модулей между панелью управления и блоками питания и обеспечивает организованный воздушный поток от тыльной части корпуса (со стороны вентиляторов и БП) к портовой панели, охлаждая все основные компоненты устройства. Конструкция QFX5110-FANAFI учитывает требования к высокой плотности портов и производительности коммутаторов QFX5110, обеспечивая достаточный объём циркуляции воздуха при круглосуточной эксплуатации в стойках ЦОД и вычислительных узлах. Модуль относится к полевой заменяемым компонентам (Field-Replaceable Unit), поддерживает горячую замену и оснащён индикацией состояния, что позволяет оперативно реагировать на сбои системы охлаждения без остановки коммутатора и снижать риск перегрева.

Назначение, airflow и особенности работы

Модуль QFX5110-FANAFI входит в состав общей системы охлаждения QFX5110, в которой по умолчанию используется пять вентиляторных модулей и по одному вентилятору в каждом блоке питания. Он предназначен для конфигураций с направлением воздушного потока Air In (AFI), где воздух забирается со стороны вентиляторных модулей и блоков питания и выходит через портовую панель (back-to-front airflow), что соответствует типичным схемам охлаждения в современных стойках ЦОД.

Тип: вентиляторный модуль FRU для серии Juniper QFX5110, устанавливаемый в один из пяти слотов вентиляторных модулей коммутатора.
Направление воздушного потока: Air In, back-to-front (FRU-to-port) — воздух поступает со стороны вентиляторов и блоков питания и выходит через сторону с портами.
Цветовая маркировка и обозначение: модули с направлением Air In имеют фирменную окраску Juniper Azure Blue и маркировку AIR IN, что упрощает визуальное определение airflow‑конфигурации.
Совместимость по airflow: вентиляторные модули AFI должны использоваться только совместно с блоками питания с маркировкой AIR IN; смешивание AFI и AFO (AIR OUT) в одном шасси не допускается.
Горячая замена: модуль поддерживает hot-insertable/hot-removable замену с FRU‑стороны шасси, при этом коммутатор может продолжать работу ограниченное время (до ~30 секунд) без этого вентилятора до автоматического отключения по перегреву.
Индикация состояния: светодиод состояния вентилятора горит зелёным при нормальной работе и мигает янтарным при ошибке или некорректной установке, что служит сигналом для своевременной замены.

Система охлаждения QFX5110 и эксплуатационные рекомендации

Система охлаждения коммутатора Juniper QFX5110 включает пять вентиляторных модулей QFX5110-FANx и по одному вентилятору в каждом блоке питания, при этом корректная работа предполагает установку всех пяти вентиляторных модулей. Температурные датчики в шасси постоянно контролируют состояние окружающей среды внутри устройства, и при росте температуры выше допустимого порога система генерирует сигнал тревоги, а при дальнейшей деградации может выполнить аварийное отключение для защиты оборудования. Производитель прямо указывает на недопустимость смешивания компонентов с разными направлениями воздушного потока: все вентиляторные модули и блоки питания в одном шасси должны иметь одинаковый airflow‑тип (AFI или AFO) и соответствующую маркировку AIR IN или AIR OUT. При необходимости смены направления воздушного потока (например, при изменении схемы охлаждения стойки) требуется одновременная замена всех вентиляторных модулей и блоков питания на версию с другим airflow, после чего система фиксирует изменение конфигурации и генерирует информационный сигнал. Соблюдение этих рекомендаций по установке и эксплуатации вентиляторного модуля Juniper QFX5110-FANAFI обеспечивает оптимальный тепловой режим коммутатора, уменьшает риск перегрева и способствует стабильной работе сети в условиях высокой плотности портов и трафика.
