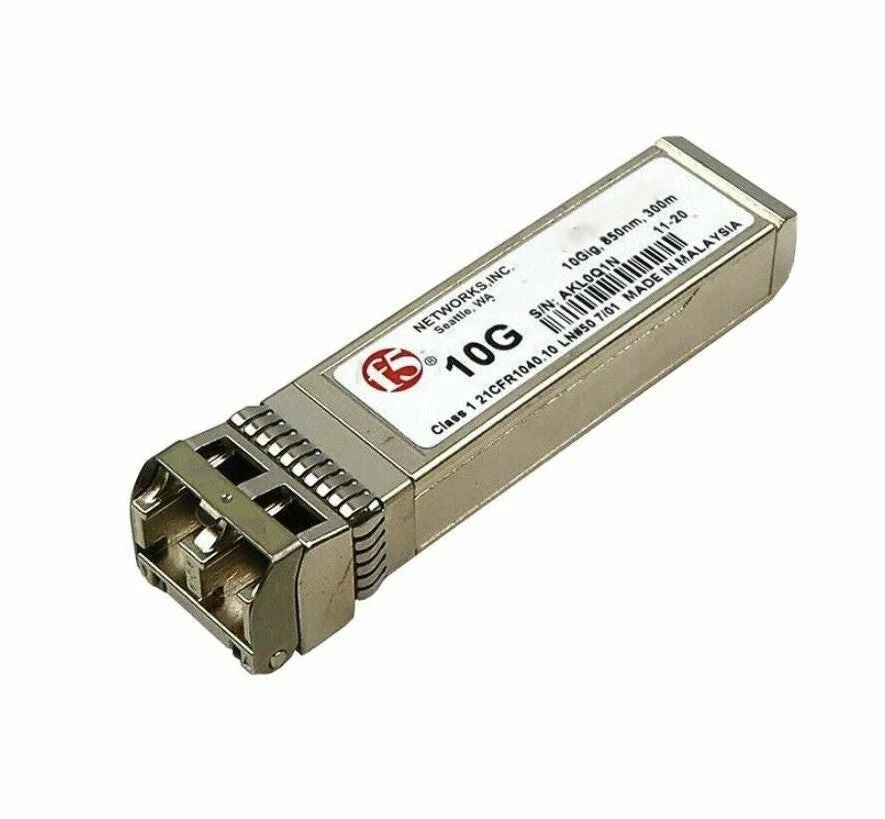

Трансивер F5 F5-UPG-SFP+-R

Трансивер F5 10G SR F5-UPG-SFP+-R представляет собой оптический модуль форм‑фактора SFP+, предназначенный для использования в аппаратных платформах F5 BIG-IP и VIPRION для организации 10‑гигабитных Ethernet‑соединений на короткие расстояния по многомодовому оптоволокну. В официальном описании он фигурирует как BIG-IP & VIPRION SFP+ 10GBASE-SR Transceiver (Short Range, Field Upgrade), что подчёркивает его принадлежность к классу 10GBASE-SR и позиционирование в качестве полевого комплекта модернизации для увеличения числа оптических портов или замены существующих модулей. Модуль использует 850‑нанометровый лазер (VCSEL) и поддерживает передачу данных на расстояния до 300 м по многомодовому волокну OM3 при скорости 10 Гбит/с, что соответствует типовым сценариям подключения серверов, коммутаторов и балансировщиков в пределах одного зала ЦОД. Поддержка «горячей» замены (hot-pluggable SFP+) позволяет устанавливать и извлекать трансивер без выключения шасси, упрощая обслуживание и расширение конфигурации, а соответствие отраслевым стандартам SFP+ MSA и IEEE 802.3ae обеспечивает совместимость с линейными картами и шасси F5, рассчитанными на работу с 10GBASE-SR.

Технические характеристики и интерфейсы

С точки зрения основных характеристик F5-UPG-SFP+-R относится к классу 10GBASE-SR и обеспечивает 10‑гигабитный симметричный канал передачи данных по двум нитям многомодового волокна (duplex MMF) с использованием дуплексного LC‑коннектора. В документации совместимых модулей указывается, что трансивер рассчитан на работу на длине волны 850 нм, поддерживает типичный диапазон скоростей до 10,3–10,5 Гбит/с и обеспечивает достижение дистанции до 300 м по оптоволокну OM3 (и до 400 м по OM4) при достаточном оптическом бюджете линии. Модуль поддерживает функции цифрового мониторинга (DDM/DOM), позволяющие контролировать ключевые параметры — выходную и входную оптическую мощность, температуру, ток лазера и напряжение питания, что помогает проводить диагностику качества линии и заблаговременно выявлять деградацию оптического тракта. Питание трансивера осуществляется от стандартного источника +3,3 В, а типичное энергопотребление не превышает порядка 1 Вт, что снижает тепловую нагрузку на линейные карты и шасси и соответствует современным требованиям энергоэффективности. Соответствие соглашению Multi‑Source Agreement для SFP+ и стандартам IEEE 802.3ae гарантирует корректную работу трансивера в слотах F5, предназначенных для 10GBASE-SR, а также корректную индикацию состояния линка и уровня сигнала на стороне оборудования.

• Форм‑фактор SFP+ и оптический интерфейс 10GBASE-SR для работы на скорости 10 Гбит/с по многомодовому волокну с дуплексным LC‑коннектором.
• Работа на длине волны 850 нм с типовой дальностью до 300 м по MMF OM3 (и до 400 м по OM4) в типовых условиях эксплуатации ЦОД.
• Поддержка цифрового мониторинга DDM/DOM для контроля оптической мощности, температуры, тока лазера и других параметров в режиме реального времени.
• Горячая замена (hot-pluggable) и совместимость с платформами BIG-IP и VIPRION, рассчитанными на использование 10G SFP+‑портов.
• Низкое энергопотребление порядка 1 Вт и соответствие стандартам SFP+ MSA и IEEE 802.3ae, что облегчает интеграцию в существующую инфраструктуру и снижает тепловую нагрузку.

Область применения и преимущества в инфраструктуре F5

Трансивер F5-UPG-SFP+-R используется в качестве штатного или опционного модуля для 10‑гигабитных портов BIG-IP и VIPRION, обеспечивая подключение балансировщиков нагрузки, шлюзов приложений и систем безопасности F5 к коммутаторам агрегации и ядра сети по оптическим линиям короткого радиуса действия. Такой подход позволяет разграничивать трафик L4–L7‑сервисов на выделённые оптические линии, повышать пропускную способность каналов к серверам приложений и формировать высокоскоростные uplink‑подключения между кластерами F5 и коммутируемой инфраструктурой дата-центра. Благодаря стандартному форм‑фактору и поддержке hot-swap модуль удобен для поэтапного наращивания количества 10G‑портов: администратор может подставлять трансиверы по мере роста нагрузки или количества подключаемых стоек, без остановки работы платформы. Наличие DDM/DOM облегчает эксплуатацию: служба эксплуатации получает возможность контролировать запас по уровню сигнала и своевременно выявлять деградацию оптических линий, соединителей или патч‑шнуров, что важно для поддержания SLA критически важных приложений. В результате использование оригинальных или совместимых с F5 модулей F5-UPG-SFP+-R помогает собрать компактную, энергоэффективную и управляемую оптическую подсистему 10G‑подключений, полностью соответствующую требованиям платформ BIG-IP и VIPRION к скорости и качеству передачи данных.
