Коммутатор Cisco UCS-FI-6296UP-CH2

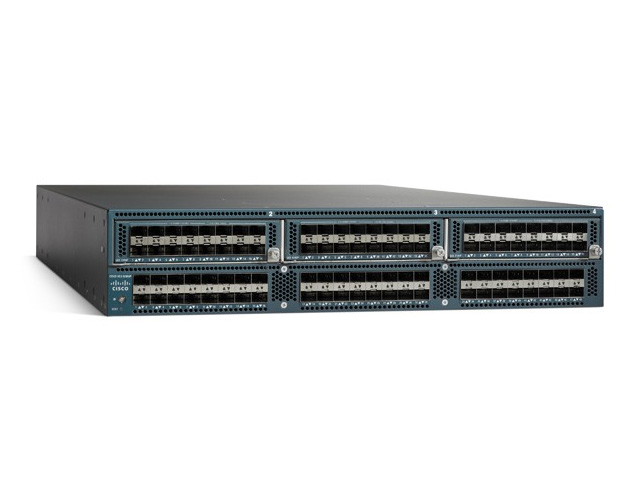

Cisco UCS-FI-6296UP-CH2 — это шасси коммутатора Cisco UCS 6296UP 96-Port Fabric Interconnect серии Cisco UCS 6200, выполняющее роль центрального сетевого и управляющего узла домена Cisco Unified Computing System. Устройство представляет собой 2RU конвергированный коммутатор 10 Gigabit Ethernet, FCoE и native Fibre Channel, обеспечивающий унифицированную фабрику для одновременной передачи LAN‑ и SAN‑трафика между серверами UCS и внешними сетями и системами хранения. Коммутатор UCS 6296UP поддерживает до 96 унифицированных портов, объединяющих возможности Ethernet, FCoE и Fibre Channel, и рассчитан на суммарную пропускную способность до 1920 Гбит/с, что делает его оптимальным выбором для высоконагруженных корпоративных и облачных дата‑центров. В базовом шасси реализовано 48 фиксированных 1/10‑гигабитных unified‑портов SFP+ и три слота для модулей расширения по 16 портов каждый, что обеспечивает гибкое масштабирование числа интерфейсов по мере роста инфраструктуры. Конфигурация UCS-FI-6296UP-CH2 поставляется как шасси без блоков питания, с 48 унифицированными портами и предустановленной лицензией на ограниченное количество активных портов, что позволяет поэтапно увеличивать число используемых интерфейсов и мощность питания. Коммутатор интегрируется с Cisco UCS Manager и обеспечивает единую плоскость управления серверами, сетевыми и SAN‑подключениями, профилями и политиками для всего UCS‑домена.

Архитектура и ключевые характеристики

Cisco UCS 6296UP 96-Port Fabric Interconnect относится ко второму поколению Cisco UCS 6200 Series и построен на архитектуре cut‑through с линийной скоростью 10 Gigabit Ethernet на всех активных портах. В основании устройства находятся 48 фиксированных унифицированных портов SFP+, которые могут быть сконфигурированы как порты 1/10 Gigabit Ethernet, FCoE или Fibre Channel, что позволяет гибко распределять ресурсы между сетевым и SAN‑трафиком. Три слота расширения позволяют установить до трёх модулей по 16 unified‑портов, доводя общее количество портов до 96 и обеспечивая высокую плотность подключений шасси блейд‑серверов, стоечных серверов и uplink‑соединений к внешним сетям и системам хранения. Поддержка unified fabric и lossless 10 Gigabit Ethernet обеспечивает консолидацию различных классов трафика в единой конвергированной сети, снижая количество адаптеров, оптики и уровней коммутаторов, а также уменьшая суммарную задержку на пути от сервера к ресурсам хранения и приложениям. Все серверы, подключённые к паре UCS 6296UP Fabric Interconnect, входят в единый домен, в рамках которого централизованно задаются политики качества обслуживания, безопасности, VLAN, VSAN и сервис‑профили серверов.

• 2RU конвергированный коммутатор Cisco UCS 6296UP 96-Port Fabric Interconnect с поддержкой до 96 унифицированных портов SFP+.
• 48 фиксированных unified‑портов 1/10 Gigabit Ethernet/FCoE/Fibre Channel и три слота расширения по 16 портов.
• Суммарная коммутируемая пропускная способность до 1920 Гбит/с с линийной скоростью и низкой задержкой.
• Поддержка unified fabric и lossless Ethernet для одновременной передачи LAN‑ и SAN‑трафика по единой конвергированной сети.
• Интеграция с Cisco UCS Manager и формирование единого домена управления для серверов Cisco UCS B‑ и C‑серий.

Масштабирование, лицензирование и эксплуатация

Модификация Cisco UCS-FI-6296UP-CH2 относится к линейке шасси UCS 6296UP 2RU Fabric Interconnect без установленных блоков питания, с 48 унифицированными портами в базовой конфигурации и предустановленной лицензией на часть этих портов. Такая схема позволяет начать внедрение с ограниченного числа активных интерфейсов и по мере роста инфраструктуры активировать дополнительные порты за счёт опциональных лицензий, а также устанавливать модули расширения по 16 unified‑портов для достижения полной 96‑портовой конфигурации. В типичном сценарии эксплуатации в стойке устанавливается пара коммутаторов UCS 6296UP (fabric A и fabric B), что обеспечивает высокую доступность, избыточность и возможность проведения обновлений без простоя серверов. Аппаратная архитектура поддерживает резервирование вентиляторов и горячую замену компонентов, а также обеспечивает низкую задержку и детерминированную доставку трафика, что критично для систем хранения и приложений, чувствительных ко времени отклика. Централизованное управление через Cisco UCS Manager упрощает повседневную эксплуатацию: администраторы создают и тиражируют шаблоны профилей серверов, интерфейсных политик и настроек QoS, минимизируя сложность конфигурации и снижая риск ошибок в крупных UCS‑доменаx корпоративного уровня.
