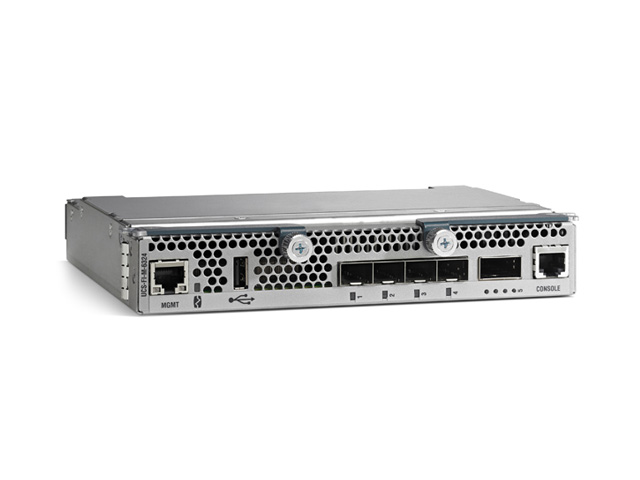

Коммутатор Cisco UCS-FI-M-6324-UPG

Артикул: UCS-FI-M-6324-UPG

Наличие по запросу QR Code

Запросить сертификат

Прямой импорт оборудования
из Китая и ОАЭ без посредников

Наличие по запросу

Cisco UCS-FI-M-6324-UPG — это встроенный модульный коммутатор Cisco UCS 6324 Fabric Interconnect для шасси UCS Mini, предоставляющий 16 внутренних 10‑гигабитных портов для серверов, 4 унифицированных SFP+‑uplink‑порта и 1 40‑гигабитный порт расширения. Он формирует конвергированную LAN/SAN‑фабрику с производительностью до 500 Гбит/с и управляется через Cisco UCS Manager. Такая конфигурация оптимальна для компактных решений UCS Mini, где требуется полнофункциональное UCS‑управление и масштабируемое подключение к внешней сети и системам хранения.

Почему нет цен?

Уточнить цену

Доставка по РФ

Техническая поддержка

Гарантия до 5 лет

Диагностика перед отправкой

Лизинг от 1.5 млн рублей для компаний из РФ

С нами выгодно и удобно!

Поддержка персонального менеджера
Партнёрские скидки до 70%
Онлайн-кабинет гарантийного сервиса

Как купить?

Раз, два и все дела

Рассчитаем стоимость

Присылайте спецификацию для подбора и расчета стоимости оборудования

1Раз

Привезём и подключим

Подключим и настроим оборудование в вашем офисе или ЦОДе

2Два

Характеристики

Производитель

Cisco

Модель

UCS-FI-M-6324-UPG

Тип корпуса

Desktop

Количество портов

Отсрочка платежа

В зависимости от суммы поставляемого товара можем предоставить отсрочку платежа на срок от 5 до 90 дней. Условия отсрочки платежа рассматриваются индивидуально. Подробную информацию уточняйте у вашего менеджера.

70%
Первый платеж

30%
Второй платеж

50%
Первый платеж

50%
Второй платеж

0%
Первый платеж

100%
Второй платеж

Описание

Cisco UCS-FI-M-6324-UPG — это модульный коммутатор Cisco UCS 6324 Fabric Interconnect, выполняющий роль встроенного (in‑chassis) центрального сетевого и управляющего устройства в шасси Cisco UCS Mini. Модуль устанавливается непосредственно в заднюю часть шасси Cisco UCS 5108 AC2/DC2 и через внутреннюю midplane обеспечивает подключение до 8 блейд‑серверов с объединением их LAN‑ и SAN‑трафика в единой конвергированной фабрике. UCS 6324 представляет собой 10 Gigabit Ethernet, FCoE и Fibre Channel коммутатор с производительностью до 500 Гбит/с (250 Гбит/с в каждую сторону) и низкой задержкой благодаря архитектуре cut‑through. Конфигурация UCS-FI-M-6324-UPG включает 16 внутренних 10‑гигабитных портов для подключения серверов, 4 унифицированных внешних SFP+‑порта (Unified Ports) и один 40‑гигабитный QSFP‑порт расширения, используемый для каскадного подключения внешних шасси или стоечных серверов. Unified‑порты могут конфигурироваться как 10 Gigabit Ethernet или 2/4/8‑Gbps Fibre Channel, что позволяет гибко разделять пропускную способность между сетевым и SAN‑трафиком. Вариант UPG ориентирован на сценарий расширения: заказчик получает полнофункциональный in‑chassis fabric interconnect для UCS Mini с набором унифицированных портов и портом масштабирования, готовым к интеграции в существующую инфраструктуру UCS.

Архитектура и интерфейсы

Cisco UCS 6324 Fabric Interconnect, используемый в конфигурации UCS-FI-M-6324-UPG, реализует унифицированную фабрику 10 Gigabit Ethernet и FCoE/FC для компактных решений Cisco UCS Mini. На уровне внешних соединений модуль предоставляет 4 SFP+ unified‑порта, которые могут работать в режимах 1/10 Gigabit Ethernet или 2/4/8‑Gbps Fibre Channel в зависимости от применяемых SFP/SFP+‑трансиверов и настроек, а также один 40‑гигабитный QSFP‑порт расширения для соединения с дополнительным шасси или для подключения стоечных серверов через соответствующий адаптер. Внутренне модуль имеет 16 10‑гигабитных ссылок к блейд‑слотам, формируя по 20 Гбит/с (2×10 Гбит/с) на каждый серверный слот шасси. Переключение выполняется на втором уровне (Layer 2) с поддержкой VLAN, VSAN и механизмов обеспечения отказоустойчивости и распределения нагрузки, включая агрегирование каналов и приоритизацию трафика. Интеграция с Cisco UCS Manager обеспечивает централизованное управление всеми подключёнными серверами UCS Mini, политиками, профилями и сетевыми ресурсами прямо с уровня fabric interconnect.

In‑chassis fabric interconnect‑модуль для шасси Cisco UCS Mini (UCS 5108 AC2/DC2).
16 внутренних 10‑гигабитных портов для подключения блейд‑серверов шасси.
4 унифицированных SFP+‑порта для 1/10 Gigabit Ethernet или 2/4/8‑Gbps Fibre Channel.
1 порт расширения 40 Gigabit Ethernet (QSFP) для масштабирования и подключения внешних систем.
Производительность до 500 Гбит/с и низкая задержка благодаря архитектуре cut‑through и unified fabric.

Назначение, масштабирование и эксплуатация

Конфигурация Cisco UCS-FI-M-6324-UPG предназначена для развертывания компактной, но функционально полной инфраструктуры Cisco UCS Mini в филиалах, небольших дата‑центрах и edge‑площадках. Используя встроенный fabric interconnect, UCS Mini предоставляет тот же модель управления и профилей, что и старшие системы UCS, но в уменьшенном форм‑факторе, где вся сеть и SAN‑подключаемость сосредоточены внутри шасси. За счёт 4 унифицированных SFP+‑портов допускается гибкая организация uplink‑подключений к существующей Ethernet‑и/или SAN‑инфраструктуре, а 40‑гигабитный QSFP‑порт позволяет масштабировать решение за счёт подключения дополнительного шасси или стоечных серверов, не усложняя общую архитектуру. Эксплуатация основана на Cisco UCS Manager: администратор создаёт сервис‑профили серверов, сетевые и SAN‑политики, шаблоны интерфейсов и применяет их ко всем блейд‑серверам UCS Mini, что ускоряет развертывание и снижает риск ошибок конфигурации. Использование UCS-FI-M-6324-UPG позволяет получить полнофункциональный UCS‑домен в формате «шасси‑как‑фабрика», с возможностью интеграции в более крупные UCS‑инсталляции и централизованным управлением.
