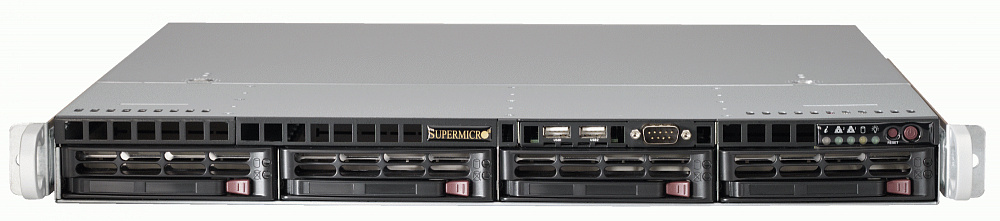

Сервер Supermicro 6017R-WRF

Сервер Supermicro 6017R-WRF (SuperServer SYS-6017R-WRF) — это двухпроцессорная 1U платформа, построенная на базе материнской платы Supermicro X9DRW-iF с разъемами Socket R (LGA2011) и чипсетом Intel C602. Сервер поддерживает установку двух процессоров Intel Xeon E5-2600, Intel Xeon E5-2600 v2, что позволяет сформировать конфигурацию с высокой вычислительной плотностью для широкого спектра задач: от серверов виртуализации и фронтэнд-узлов корпоративных приложений до компонентов кластеров и инфраструктурных сервисов. Наличие 16 слотов DDR3 DIMM и поддержка до 1 ТБ DDR3 ECC LRDIMM обеспечивают масштабируемость по оперативной памяти и позволяют оптимизировать платформу под ресурсоемкие рабочие нагрузки, критичные к объему ОЗУ. Конструкция 1U-шасси SC815TQ-R700WB с глубиной около 650 мм и четырьмя фронтальными отсеками под 3,5" SAS/SATA диски ориентирована на размещение в стандартных телекоммуникационных стойках и дата-центрах с плотной компоновкой. Два сетевых порта Intel i350 Gigabit Ethernet и выделенный IPMI LAN предоставляют гибкие возможности по построению отказоустойчивой сетевой инфраструктуры и реализации удаленного управления на уровне аппаратуры. Резервируемый блок питания 700 Вт с высокой энергоэффективностью и развитая система мониторинга аппаратного состояния повышают надежность и упрощают эксплуатацию сервера в круглосуточном режиме.

Процессорная архитектура и память

Supermicro 6017R-WRF ориентирован на сценарии, где требуется высокая плотность вычислительных ресурсов в компактном 1U форм-факторе, при этом важны масштабируемость по памяти и поддержка современных технологий ввода-вывода. Платформа использует два разъема Socket R (LGA2011) и поддерживает семейства Intel Xeon E5-2600, Intel Xeon E5-2600 v2 с шиной QPI до 8 GT/s, что обеспечивает высокий уровень производительности для многопоточных приложений и систем виртуализации. Материнская плата X9DRW-iF оснащена 16 слотами 240-pin DDR3 DIMM, поддерживающими DDR3 ECC Registered DIMM, DDR3 ECC LRDIMM и DDR3 ECC Un-Buffered, с максимальным объемом до 1 ТБ при использовании LRDIMM. Поддержка ECC и нескольких типов модулей позволяет гибко подбирать конфигурацию ОЗУ в зависимости от бюджета и требований к производительности, сохраняя при этом высокий уровень надежности хранения данных в памяти. Архитектура системы предусматривает два полноскоростных слота PCI Express 3.0 x16, что создает возможности для установки дополнительных сетевых адаптеров, контроллеров хранения или ускорителей, дополняющих базовую функциональность сервера. Интегрированный графический контроллер и развитые средства мониторинга позволяют обойтись без дополнительных плат при типовых задачах администрирования и обслуживания.

• Два разъема Socket R (LGA2011) с поддержкой процессоров Intel Xeon E5-2600, Intel Xeon E5-2600 v2.
• Чипсет Intel C602, оптимизированный для двухпроцессорных серверов.
• 16 слотов 240-pin DDR3 DIMM с поддержкой DDR3 ECC Registered, DDR3 ECC LRDIMM, DDR3 ECC Un-Buffered и емкостью до 1 ТБ.
• Два слота PCI Express 3.0 x16 для установки дополнительных адаптеров и контроллеров.
• Поддержка QPI до 8 GT/s для масштабируемой межпроцессорной связи.

Подсистема хранения, сети и управление

Подсистема хранения данных в Supermicro 6017R-WRF реализована на базе четырех фронтальных отсеков 3,5" для SAS/SATA дисков, подключаемых к контроллеру, основанному на возможностях чипсета Intel C602 и поддерживающему интерфейсы Serial ATA II и Serial ATA III. Такое решение позволяет строить системы с балансом между емкостью, скоростью и надежностью под задачи файловых серверов, прикладных систем и инфраструктурных сервисов. Контроллер поддерживает уровни RAID 0, 1, 5, 10, что дает возможность обеспечить как максимальную производительность, так и отказоустойчивость на уровне дискового массива, в зависимости от выбранной конфигурации. Сетевые возможности представлены двумя портами Intel i350 Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с и расширенным набором функций, необходимых для корпоративных сетей, включая работу с несколькими VLAN и различные режимы агрегации каналов. Отдельный RJ-45 порт IPMI LAN обеспечивает доступ к контроллеру управления на базе IPMI 2.0, что позволяет выполнять удаленное включение, выключение, перезагрузку, мониторинг состояния датчиков, просмотр журнала событий и работу с консолью независимо от состояния установленной операционной системы. Резервируемые блоки питания мощностью 700 Вт с сертификатом Gold обеспечивают высокий КПД и устойчивую работу при различных профилях нагрузки, а продуманная система охлаждения поддерживает оптимальный температурный режим компонентов в плотной 1U компоновке. Благодаря совокупности этих характеристик Supermicro 6017R-WRF подходит для использования в качестве узла виртуализации, фронтэнд-сервера, элемента кластерной инфраструктуры или сетевого сервиса, где требуется сочетание высокой производительности, надежности и удобства управления.
