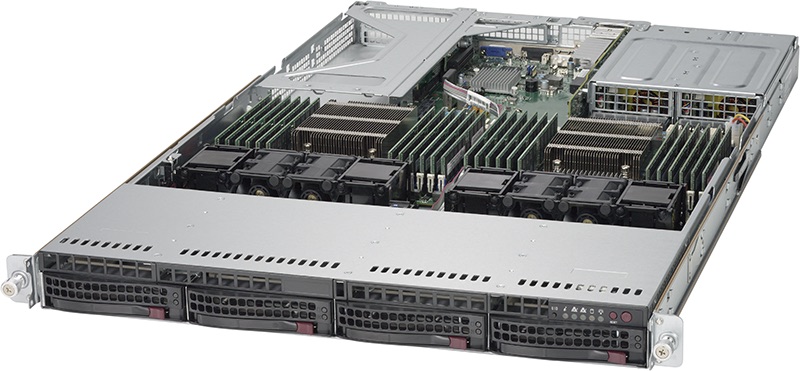

Сервер Supermicro 6018U-TR4T+

Сервер Supermicro 6018U-TR4T+ (SuperServer SYS-6018U-TR4T+) — это высокоплотная 1U платформа серии Ultra, предназначенная для построения производительных и масштабируемых вычислительных узлов в дата-центрах и корпоративной инфраструктуре. Система основана на серверной плате X10DRU-i+ с двумя разъемами Socket R3 (LGA2011) и чипсетом Intel C612, поддерживающими семейства процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 с QPI до 9,6 GT/s и TDP до 160 Вт на сокет. Платформа оснащена 24 слотами DDR4 DIMM и поддерживает до 3 ТБ DDR4 ECC 3DS LRDIMM или до 1,5 ТБ DDR4 ECC RDIMM/LRDIMM, что позволяет оптимизировать конфигурацию памяти под задачи виртуализации, баз данных, in-memory‑аналитики и облачных сервисов. Конструкция шасси 1U предусматривает четыре фронтальных отсека под 3,5" диски с интерфейсом SATA3 6 Гбит/с, что дает возможность собрать быстрый и отказоустойчивый дисковый массив на базе встроенного RAID-контроллера. Для сетевого взаимодействия сервер оснащен четырьмя портами 10GBase-T на базе контроллера Intel X540, обеспечивающими высокую пропускную способность и гибкие возможности по организации сетевой избыточности и агрегации каналов. Отдельный порт IPMI LAN с поддержкой IPMI 2.0, KVM-over-LAN и виртуальных носителей позволяет выполнять полный спектр операций по удаленному администрированию, мониторингу и обслуживанию оборудования. Два резервируемых блока питания мощностью 750 Вт уровня Platinum (94%+ КПД) и система охлаждения с четырьмя мощными вентиляторами с оптимальным управлением скоростью обеспечивают стабильную работу сервера при высокой тепловой нагрузке и непрерывной эксплуатации.

Процессорная архитектура и подсистема памяти

Supermicro 6018U-TR4T+ относится к классу Ultra SuperServer и ориентирован на сценарии, где важны высокая производительность, масштабируемость и плотность размещения в 1U форм-факторе. Платформа поддерживает два процессора Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 с количеством ядер до 22 на сокет и объемом кэша L3 до 55 МБ, что обеспечивает высокий уровень производительности для многопоточных приложений, виртуализации и ресурсоемких бизнес-сервисов. Серверная плата X10DRU-i+ на базе чипсета Intel C612 оснащена 24 слотами 288‑pin DDR4 DIMM, поддерживающими DDR4 2400/2133/1866/1600 MHz ECC RDIMM, LRDIMM и 3DS LRDIMM, что позволяет конфигурировать систему с объемом памяти до 3 ТБ при использовании 3DS LRDIMM или до 1,5 ТБ на RDIMM/LRDIMM. Поддержка ECC и серверных типов модулей снижает риск ошибок в данных и повышает надежность работы критически важных приложений и баз данных. Для расширения функциональности доступны два полноформатных слота PCI Express 3.0 x16 (Full-height, до 10,5") и два слота PCI Express 3.0 x8 (один низкопрофильный, один внутренний), которые позволяют устанавливать дополнительные сетевые адаптеры, контроллеры хранения или специализированные карты без выхода за пределы 1U форм-фактора.

• Два разъема Socket R3 (LGA2011) с поддержкой процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 и QPI до 9,6 GT/s.
• Чипсет Intel C612, оптимизированный для двухпроцессорных серверных платформ и поддержки интерфейсов DDR4, SATA3, PCIe 3.0.
• 24 слота 288‑pin DDR4 DIMM, поддержка до 3 ТБ DDR4 ECC 3DS LRDIMM или до 1,5 ТБ DDR4 ECC RDIMM/LRDIMM.
• Поддержка модулей DDR4 2400/2133/1866/1600 MHz ECC RDIMM, LRDIMM, 3DS LRDIMM для гибкой конфигурации по объему и стоимости памяти.
• 2 слота PCI-E 3.0 x16 (Full-height, 10,5") и 2 слота PCI-E 3.0 x8 (LP и внутренний) для дополнительных адаптеров и контроллеров.

Подсистема хранения, сетевые возможности и управление

Подсистема хранения Supermicro 6018U-TR4T+ реализована на основе четырех фронтальных отсеков под 3,5" диски, подключаемых к встроенному SATA3-контроллеру чипсета Intel C612, поддерживающему интерфейс 6 Гбит/с и уровни RAID 0, 1, 5, 10. Такое решение позволяет создавать конфигурации с балансом между производительностью, отказоустойчивостью и емкостью под задачи файловых сервисов, прикладных систем и инфраструктурных ролей. Для сетевого взаимодействия сервер оснащен четырьмя портами 10GBase-T (4x RJ‑45) на базе адаптера AOC-UR-i4XT с контроллером Intel X540, что обеспечивает высокую пропускную способность, поддержку VLAN и различных схем агрегации каналов для повышения надежности и пропускной способности сетевых подключений. Отдельный порт IPMI LAN обеспечивает доступ к контроллеру управления на базе IPMI 2.0 и BMC ASPEED AST2400, предоставляя функции KVM-over-LAN, мониторинг датчиков, управление питанием и удаленную работу с консолью сервера. Для загрузочных и сервисных накопителей предусмотрены два разъема SATA DOM с подачей питания, а также пять портов USB 3.0 (два на задней панели, два через внутренние разъемы и один тип A) для подключения внешних носителей и сервисного оборудования. Система охлаждения включает четыре мощных вентилятора с поддержкой PWM и мониторингом оборотов, что позволяет поддерживать оптимальный тепловой режим компонентов даже при высокой нагрузке. Два резервируемых блока питания 750 Вт уровня Platinum обеспечивают высокий КПД и устойчивую работу сервера в круглосуточном режиме, что делает Supermicro 6018U-TR4T+ надежной основой для узлов виртуализации, сетевых сервисов, фронтенд-ролей и высокоплотных кластерных решений.
