Сервер Supermicro 6018U-TRT+

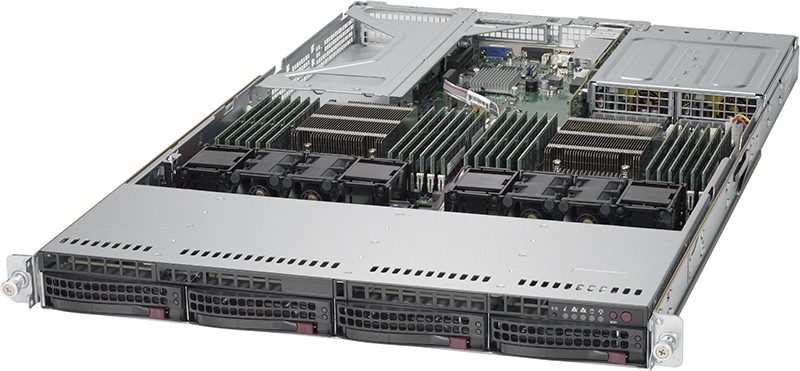

Сервер Supermicro 6018U-TRT+ (SuperServer SYS-6018U-TRT+) — это высокопроизводительная 1U платформа серии Ultra, предназначенная для построения современных вычислительных узлов на базе двух процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 в средах виртуализации, облачных инфраструктурах и ресурсоемких корпоративных приложениях. Система основана на сочетании шасси 1U с глубиной около 750 мм и серверной платы X10 Ultra с двумя разъемами Socket R3 (LGA2011) и чипсетом Intel C612, обеспечивающим поддержку памяти DDR4, интерфейсов SATA3, PCI Express 3.0 и функций аппаратного мониторинга. Платформа поддерживает до 3 ТБ DDR4 ECC 3DS LRDIMM или до 1,5 ТБ DDR4 ECC RDIMM/LRDIMM в 24 DIMM-слотах, что позволяет гибко масштабировать объем оперативной памяти под задачи виртуализации, баз данных и in-memory‑аналитики. Конструкция сервера предусматривает четыре фронтальных отсека под 3,5" диски с интерфейсом SATA3 6 Гбит/с, на базе которых можно создавать дисковые массивы разного уровня отказоустойчивости и производительности. Для сетевого подключения предусмотрены два порта 10GBase-T, что обеспечивает высокую пропускную способность для подключения к магистральной сети или топ-оф-рэку. Выделенный порт управления IPMI 2.0 с поддержкой KVM-over-LAN и виртуальных носителей упрощает удаленное администрирование, мониторинг состояния и обслуживание сервера независимо от работы операционной системы. Два резервируемых блока питания мощностью 750 Вт уровня Platinum и система охлаждения с четырьмя высокопроизводительными вентиляторами с PWM‑управлением обеспечивают стабильную работу и высокий КПД при круглосуточной эксплуатации в стойках дата-центров.

Процессорная платформа и подсистема памяти

Supermicro 6018U-TRT+ ориентирован на сценарии, где требуется высокая плотность вычислительных ресурсов и масштабируемость памяти при сохранении компактного 1U форм-фактора. Платформа поддерживает установку двух процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 с шиной QPI до 9,6 GT/s и количеством ядер до 22 на сокет, что позволяет консолидировать значительное число виртуальных машин и ресурсоемких сервисов на одном узле. Материнская плата на чипсете Intel C612 оснащена 24 слотами 288‑pin DDR4 DIMM, поддерживающими DDR4 2400/2133/1866/1600 MHz ECC RDIMM, LRDIMM и 3DS LRDIMM, что обеспечивает конфигурирование системы с объемом памяти до 3 ТБ при использовании 3DS LRDIMM или до 1,5 ТБ при использовании RDIMM/LRDIMM. Применение модулей ECC повышает надежность хранения данных в оперативной памяти и снижает риск ошибок, что особенно важно для систем виртуализации, баз данных и аналитических платформ. Для расширения возможностей сервера предусмотрены два полноформатных слота PCI Express 3.0 x16 (Full-height, до 10,5") и два слота PCI Express 3.0 x8 (низкопрофильный и внутренний), что позволяет устанавливать дополнительные сетевые адаптеры, контроллеры хранения или специализированные платы, не выходя за рамки 1U форм-фактора.

• Два разъема Socket R3 (LGA2011) с поддержкой процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 и QPI до 9,6 GT/s.
• Чипсет Intel C612, оптимизированный для двухпроцессорных серверных платформ с поддержкой DDR4 и SATA3.
• 24 слота 288‑pin DDR4 DIMM, поддержка до 3 ТБ DDR4 ECC 3DS LRDIMM или до 1,5 ТБ DDR4 ECC RDIMM/LRDIMM.
• Поддержка модулей DDR4 2400/2133/1866/1600 MHz ECC RDIMM, LRDIMM и 3DS LRDIMM для гибкой конфигурации памяти.
• 2 слота PCI-E 3.0 x16 (Full-height, 10,5") и 2 слота PCI-E 3.0 x8 (LP и внутренний) для адаптеров и контроллеров.

Подсистема хранения, сети и управление

Подсистема хранения Supermicro 6018U-TRT+ реализована на основе четырех фронтальных отсеков под 3,5" диски, подключаемых к интегрированному SATA3-контроллеру, что позволяет выстраивать конфигурации, сочетающие высокую емкость и требуемый уровень отказоустойчивости. Встроенный контроллер на базе чипсета Intel C612 предоставляет четыре порта SATA3 6 Гбит/с с поддержкой RAID 0, 1, 5, 10, что дает возможность организовать как производительные, так и отказоустойчивые массивы для критичных к данным приложений. Для подключения к сети сервер оснащен двумя портами 10GBase‑T (2x RJ‑45), ориентированными на работу в высокоскоростных сетях ЦОД, а также выделенным портом IPMI LAN для контроллера управления. Контроллер IPMI 2.0 с BMC ASPEED AST2400 поддерживает KVM-over-LAN, мониторинг датчиков, управление питанием и удаленный доступ к консоли сервера, что облегчает эксплуатацию и обслуживание оборудования. Дополнительно предусмотрены два разъема SATA DOM с подачей питания для размещения загрузочных или сервисных накопителей, а также пять портов USB 3.0 (два на задней панели, два через внутренние разъемы и один тип A) для подключения внешних носителей и сервисных операций. Система охлаждения включает четыре мощных вентилятора с поддержкой PWM и мониторингом оборотов, что позволяет поддерживать стабильный тепловой режим при высокой плотности компонентов. Два резервируемых блока питания 750 Вт уровня Platinum обеспечивают высокий КПД и устойчивую работу при различных профилях нагрузки, делая Supermicro 6018U-TRT+ надежной основой для узлов виртуализации, сетевых сервисов и высокоплотных кластерных решений.
