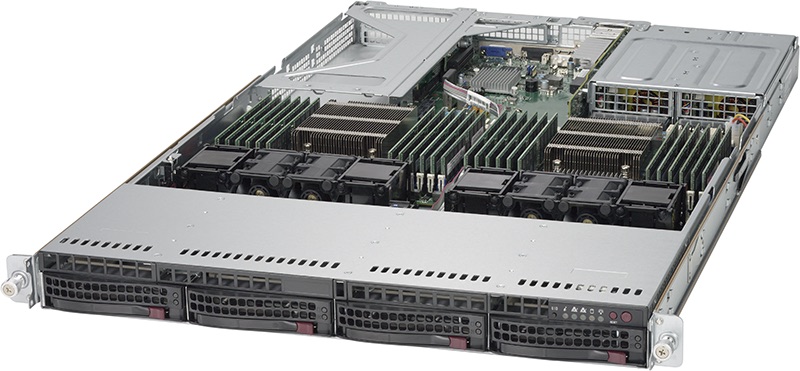

Сервер Supermicro 6018U-TRTP+

Сервер Supermicro 6018U-TRTP+ (SuperServer SYS-6018U-TRTP+) — это высокопроизводительная 1U платформа серии Ultra, ориентированная на построение современных вычислительных узлов на базе двух процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 в средах виртуализации, облачной инфраструктуры и ресурсоемких корпоративных приложений. Система сочетает в себе шасси 1U глубиной порядка 750 мм и серверную плату X10 Ultra с двумя разъемами Socket R3 (LGA2011) и чипсетом Intel C612, обеспечивающими поддержку интерфейсов DDR4, SATA3, PCI Express 3.0 и развитых средств аппаратного мониторинга. Платформа поддерживает до 3 ТБ DDR4 ECC 3DS LRDIMM или до 1,5 ТБ DDR4 ECC RDIMM/LRDIMM в 24 DIMM-слотах, что позволяет гибко масштабировать объем оперативной памяти под задачи виртуализации, баз данных и in-memory‑аналитики. На фронтальной панели предусмотрены четыре отсека под 3,5" диски, подключаемые к контроллеру SATA3 6 Гбит/с с поддержкой RAID 0, 1, 5, 10, что дает возможность выстраивать дисковые массивы с требуемым балансом между производительностью и отказоустойчивостью. Для сетевого взаимодействия сервер оснащен двумя портами 10G SFP+, ориентированными на подключение к оптической или медной инфраструктуре через SFP+‑модули, и выделенным портом IPMI для управления. Два резервируемых блока питания мощностью 750 Вт уровня Platinum (94%+ КПД) и система охлаждения с четырьмя высокопроизводительными вентиляторами с PWM‑управлением обеспечивают стабильную работу сервера в круглосуточном режиме при высокой плотности размещения в стойке.

Процессорная архитектура и подсистема памяти

Supermicro 6018U-TRTP+ использует двухсокетную архитектуру Ultra SuperServer и предназначен для сценариев, где требуются высокая плотность вычислительных ресурсов и масштабируемость памяти при сохранении компактного 1U форм-фактора. Платформа поддерживает установку двух процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 с QPI до 9,6 GT/s и количеством ядер до 22 на сокет, что обеспечивает необходимый запас производительности для многопоточных приложений, виртуализации и консолидированных сервисов. Серверная плата на базе чипсета Intel C612 оснащена 24 слотами 288‑pin DDR4 DIMM и поддерживает использование модулей DDR4 2400/2133/1866/1600 MHz ECC RDIMM, LRDIMM и 3DS LRDIMM, позволяя конфигурировать систему с объемом памяти до 3 ТБ при применении 3DS LRDIMM или до 1,5 ТБ на RDIMM/LRDIMM. Поддержка ECC и серверных типов модулей снижает риск ошибок в данных и повышает надежность работы критически важных приложений, включая системы виртуализации, базы данных и аналитические платформы. Для расширения функциональности сервера предусмотрены два полноформатных слота PCI Express 3.0 x16 (Full-height, до 10,5") и два слота PCI Express 3.0 x8 (низкопрофильный и внутренний), что позволяет устанавливать дополнительные сетевые адаптеры, контроллеры хранения или специализированные карты, не выходя за рамки 1U форм-фактора.

• Два разъема Socket R3 (LGA2011) с поддержкой процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 и шиной QPI до 9,6 GT/s.
• Чипсет Intel C612, оптимизированный для двухпроцессорных серверных платформ и поддержки интерфейсов DDR4, SATA3, PCIe 3.0.
• 24 слота 288‑pin DDR4 DIMM с поддержкой до 3 ТБ DDR4 ECC 3DS LRDIMM или до 1,5 ТБ DDR4 ECC RDIMM/LRDIMM.
• Поддержка модулей DDR4 2400/2133/1866/1600 MHz ECC RDIMM, LRDIMM, 3DS LRDIMM для гибкой конфигурации по объему и стоимости памяти.
• 2 слота PCI-E 3.0 x16 (Full-height, 10,5") и 2 слота PCI-E 3.0 x8 (LP и внутренний) для установки адаптеров и контроллеров.

Подсистема хранения, сети и управление

Подсистема хранения данных в Supermicro 6018U-TRTP+ реализована на базе четырех фронтальных отсеков под 3,5" диски, подключаемых к встроенному SATA3-контроллеру чипсета Intel C612 с интерфейсом 6 Гбит/с и поддержкой уровней RAID 0, 1, 5, 10. Такой подход позволяет строить как производительные, так и отказоустойчивые массивы для файловых сервисов, приложений и инфраструктурных ролей, требовательных к сохранности данных. Для сетевого взаимодействия сервер оснащен двумя портами 10G SFP+, реализованными через адаптер на базе контроллера Intel 82599ES, что обеспечивает высокую пропускную способность и возможность использования различных SFP+‑модулей под нужный тип среды. Выделенный порт IPMI LAN предоставляет доступ к контроллеру управления на базе IPMI 2.0 и BMC ASPEED AST2400, поддерживающему функции KVM-over-LAN, виртуальных носителей, мониторинга датчиков и удаленного управления питанием, что упрощает эксплуатацию и обслуживание сервера. Дополнительно предусмотрены два разъема SATA DOM с подачей питания для размещения загрузочных или сервисных накопителей, один порт VGA, последовательный интерфейс и пять портов USB 3.0 (два на задней панели, два через внутренние разъемы и один тип A) для подключения внешних устройств и сервисных операций. Система охлаждения использует четыре высокопроизводительных вентилятора с поддержкой PWM и мониторингом состояния, обеспечивая оптимальный тепловой режим компонентов при высокой плотности размещения. Два резервируемых блока питания 750 Вт уровня Platinum с высоким КПД обеспечивают устойчивую работу сервера при различных профилях нагрузки, делая Supermicro 6018U-TRTP+ надежной основой для узлов виртуализации, сетевых сервисов и высокоплотных кластерных решений.
