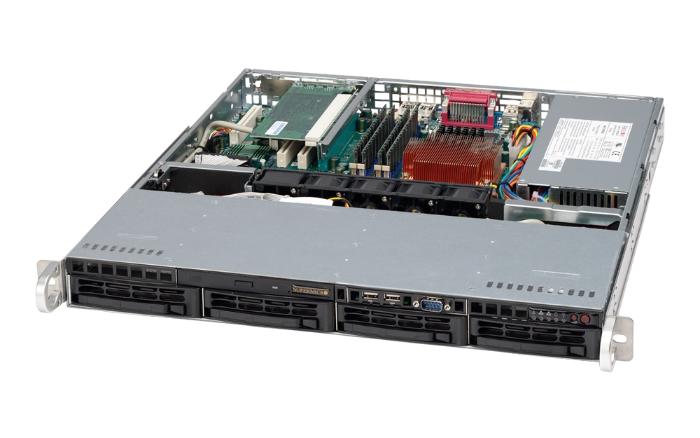

Шасси Supermicro CSE-813M-X11SSH-F

Шасси Supermicro CSE-813M-X11SSH-F представляет собой 1U серверное решение на базе корпуса семейства SC813M и материнской платы Supermicro X11SSH-F, ориентированное на построение компактных стоечных серверов начального и среднего уровня. Платформа использует однопроцессорную плату формата Micro-ATX с разъемом Socket H4 (LGA1151) и поддержкой процессоров Intel Xeon E3-1200 v6/v5, а также Intel Core i3, Pentium и Celeron, что делает систему подходящей для широкого круга задач — от офисных и инфраструктурных сервисов до небольших файловых и приложенческих серверов. Чипсет Intel C236 обеспечивает до восьми портов SATA3 (6 Гбит/с) с поддержкой RAID 0, 1, 5, 10, а конструкция корпуса предусматривает корзину на четыре 3,5" отсека для SAS/SATA дисков с возможностью их горячей замены, что позволяет строить отказоустойчивые конфигурации хранения. Плата X11SSH-F поддерживает до 64 ГБ DDR4 ECC UDIMM в четырех DIMM‑слотах, а интегрированный BMC на базе ASPEED AST2400 и два гигабитных LAN‑порта Intel i210-AT обеспечивают удаленное управление и сетевую отказоустойчивость.

Форм-фактор, дисковая подсистема и расширения

Комбинация корпуса SC813M и материнской платы X11SSH-F формирует компактное решение форм-фактора Rack 1U, рассчитанное на установку в стандартные 19‑дюймовые стойки и оптимизированное под Micro-ATX плату 244 x 244 мм. Корпус семейства SC813M предоставляет четыре фронтальных отсека для 3,5" SAS/SATA дисков с возможностью горячей замены и 1U 4‑портовую 12Gbps SAS/SATA backplane, поддерживающую подключение четырех 3,5" дисков; в сочетании с восемью портами SATA3 на чипсете Intel C236 это позволяет строить как простые, так и более сложные RAID‑конфигурации. Плата X11SSH-F оснащена тремя слотами PCIe: одним PCIe 3.0 x8 (в разъеме x16), одним PCIe 3.0 x8 и одним PCIe 3.0 x4 (в разъеме x8), что дает возможность установки дополнительных сетевых адаптеров, RAID‑контроллеров или других карт расширения с учетом ограничений по высоте и длине в 1U‑корпусе. Дополнительно предусмотрен разъем M.2 (формат 2280, интерфейс PCIe 3.0 x2, M‑Key), позволяющий использовать высокоскоростной NVMe‑накопитель под системный диск или кэш.

• Форм-фактор Rack 1U на базе корпуса SC813M с поддержкой платы Micro-ATX 244 x 244 мм.
• Четыре фронтальных отсека для 3,5" SAS/SATA дисков с возможностью горячей замены и 1U 4‑портовая SAS/SATA backplane.
• До 64 ГБ DDR4 ECC UDIMM в четырех DIMM‑слотах на плате X11SSH-F.
• Чипсет Intel C236 с восемью портами SATA3 (6 Гбит/с) и поддержкой RAID 0, 1, 5, 10.
• Три слота PCIe 3.0 (x8 в x16, x8, x4 в x8) и один разъем M.2 2280 (PCIe 3.0 x2, M‑Key).
• Два гигабитных LAN‑порта Intel i210-AT и встроенный контроллер управления ASPEED AST2400 с отдельным портом.

Питание, охлаждение и области применения

Шасси семейства SC813M, используемое в составе решения CSE-813M-X11SSH-F, комплектуется много‑выходным серверным блоком питания (в зависимости от конкретной конфигурации — серии 350–400 Вт) с поддержкой 80 Plus Gold/Platinum, рассчитанным на круглосуточную эксплуатацию. Архитектура питания платы X11SSH-F соответствует требованиям к однопроцессорным системам на базе Xeon E3 с TDP до 80 Вт, а использование ECC‑памяти повышает общую надежность платформы. Охлаждение в 1U‑корпусе реализовано с помощью нескольких 40‑мм PWM‑вентиляторов, создающих направленный воздушный поток от фронтальной части, через дисковую корзину и зону процессора и памяти к блоку питания и тылу стойки, что позволяет поддерживать рабочие температуры, указанные для платы (0–50 °C) и шасси. Наличие удаленного управления (IPMI через BMC ASPEED AST2400), VGA‑выхода, двух COM‑портов, USB 3.0 и USB 2.0 делает систему удобной для эксплуатации в качестве управляемого серверного узла в стойке.

Благодаря сочетанию компактного 1U корпуса с корзиной на четыре 3,5" диска, однопроцессорной платы X11SSH-F с поддержкой Xeon E3-1200 v6/v5, до 64 ГБ DDR4 ECC, развитой подсистемы хранения (8 x SATA3, 4 x 3,5" SAS/SATA, M.2) и встроенного IPMI, решение Supermicro CSE-813M-X11SSH-F хорошо подходит для ролей файлового и приложенческого сервера, сервера виртуализации начального уровня, контроллера домена, серверов резервного копирования и других инфраструктурных сервисов. Конфигурация ориентирована на сценарии, где важны компактность, энергоэффективность, поддержка ECC‑памяти и удаленное управление, но не требуется двухпроцессорная производительность, что делает такую платформу сбалансированным выбором для небольших и средних организаций, а также филиальных офисов.
