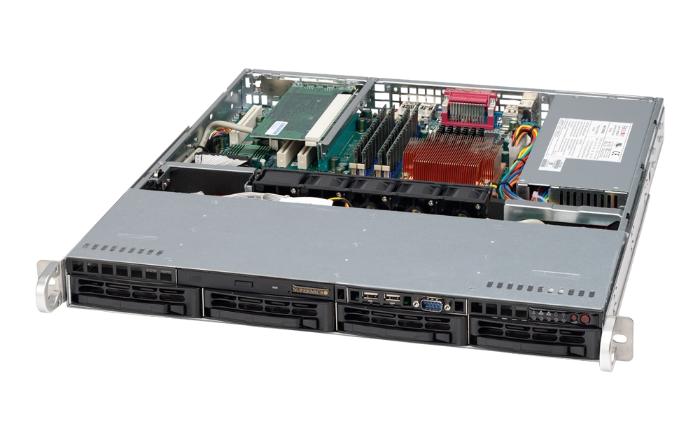

Шасси Supermicro CSE-813MF2TQC4-R407CB

Шасси Supermicro CSE-813MF2TQC4-R407CB (SuperChassis SC813MF2TQC4-R407CB) — это 1U серверный корпус для монтажа в стандартные 19‑дюймовые стойки, предназначенный для построения компактных, высокопроизводительных и надежных стоечных серверов на базе платформ Supermicro. Корпус поддерживает материнские платы форматов ATX 12" x 10" и Micro-ATX 9,6" x 9,6", что позволяет использовать как однопроцессорные, так и двухпроцессорные конфигурации на процессорах Intel или AMD в зависимости от выбранной системной платы. Конструкция относится к семейству SC813M и сочетает глубину около 507 мм с фронтальной корзиной на четыре 3,5" отсека для накопителей и одним полновысотным слотом расширения. Интегрированная 4‑портовая 1U SAS3 12Gbps Hybrid backplane поддерживает до четырех 3,5" SAS3/SATA3/NVMe накопителей, а резервируемый блок питания мощностью 400 Вт уровня 80 Plus Platinum обеспечивает высокую энергоэффективность и отказоустойчивость подсистемы питания при круглосуточной эксплуатации.

Форм-фактор, дисковая подсистема и конструкция

Supermicro CSE-813MF2TQC4-R407CB относится к линейке плотных 1U шасси, разработанных для размещения полноразмерных ATX‑плат и организации гибкой подсистемы хранения в компактном форм-факторе. Корпус поддерживает материнские платы размером до 12" x 10" (ATX) и 9,6" x 9,6" (Micro-ATX) и оснащен одним полновысотным слотом расширения при использовании соответствующей райзер‑карты, что позволяет устанавливать высокоскоростные сетевые или RAID‑адаптеры. Фронтальная корзина предоставляет четыре отсека для 3,5" накопителей, а 4‑портовая 1U SAS3 12Gbps Hybrid backplane поддерживает установку до четырех 3,5" SAS3/SATA3/NVMe устройств, что дает возможность сочетать классические жесткие диски и NVMe‑накопители в одном корпусе. Рекомендуется использование SAS или enterprise SATA HDD для обеспечения высокой надежности и устойчивости к непрерывным нагрузкам. На передней панели расположены кнопки Power и Reset, светодиодные индикаторы питания системы, активности дисков, состояния системы и активности двух сетевых портов, а также фронтальные порты USB; дополнительно предусмотрен отсек для slim DVD‑привода и опциональный лоток с USB и COM‑портами.

• Форм-фактор Rack 1U с размерами порядка 437 x 43 x 507 мм для установки в стандартные 19‑дюймовые стойки.
• Поддержка материнских плат ATX 12" x 10" и Micro-ATX 9,6" x 9,6".
• Четыре фронтальных отсека для 3,5" накопителей с возможностью горячей замены.
• 4‑портовая 1U SAS3 12Gbps Hybrid backplane с поддержкой до 4 x 3,5" SAS3/SATA3/NVMe устройств.
• Один полновысотный слот расширения (через райзер‑карту) для установки PCIe‑адаптера.
• Фронтальные порты USB, кнопки Power/Reset, индикаторы питания, дисков, системы и сетевой активности, отсек для slim DVD и опциональный USB+COM‑лоток.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MF2TQC4-R407CB оснащается резервируемым блоком питания мощностью 400 Вт с сертификацией 80 Plus Platinum и поддержкой PMBus, обеспечивающим высокий КПД (до 94 %) и расширенные возможности мониторинга подсистемы питания. Блок питания выполнен в виде двух модулей, допускающих горячую замену, что повышает отказоустойчивость сервера: при отказе одного модуля система продолжает работать, а замена производится без остановки сервисов. Система охлаждения корпуса основана на четырех 40 x 28 мм PWM‑вентиляторах, установленных в центральной части шасси; дополнительно предусмотрена возможность установки еще двух вентиляторов для целенаправленного охлаждения плат расширения. Воздушный поток организован таким образом, чтобы проходить от фронтальной корзины с дисками через зону процессоров и памяти к блоку питания и тылу стойки, обеспечивая поддержание рабочих температур в диапазоне 5–35 °C, указанных производителем.

Благодаря сочетанию компактного 1U форм‑фактора, гибкой подсистемы хранения на базе 4‑портовой SAS3 12Gbps Hybrid backplane с поддержкой SAS3/SATA3/NVMe, резервируемого 400‑ваттного блока питания уровня Platinum и масштабируемой системы охлаждения шасси Supermicro CSE-813MF2TQC4-R407CB хорошо подходит для построения стоечных серверов среднего и верхнего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Поддержка полноразмерных ATX‑плат, одного полновысотного слота расширения и смешанных конфигураций из HDD и NVMe‑накопителей позволяет адаптировать платформу под задачи виртуализации, баз данных, файловых и приложенческих серверов, а также узлов резервного копирования и аналитики, сохраняя при этом стандартизованный форм-фактор и совместимость с фирменными аксессуарами Supermicro.
