Шасси Supermicro CSE-813MFTQ-441CB

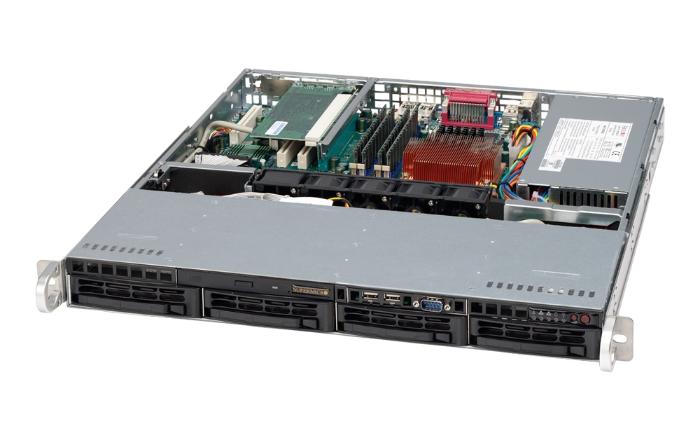

Шасси Supermicro CSE-813MFTQ-441CB (SuperChassis SC813MFTQ-441CB) — это 1U серверный корпус семейства SC813M, предназначенный для построения компактных и плотных стоечных решений в корпоративных инфраструктурах и дата‑центрах. Корпус поддерживает материнские платы форматов ATX 12" x 10" и Micro-ATX 9,6" x 9,6" и рассчитан на использование как однопроцессорных, так и двухпроцессорных платформ на базе серверных процессоров Intel. Шасси относится к классу mid-level и оптимизировано для задач хранения, высокопроизводительных вычислений и инфраструктурных сервисов, где важны высокая плотность размещения и эффективное охлаждение. Фронтальная часть корпуса выполнена в виде корзины на четыре 3,5" отсека для SAS/SATA накопителей с возможностью горячей замены; подключение дисков осуществляется через 4‑портовую 1U TQ backplane с поддержкой до четырех 3,5" SAS/SATA HDD и функциями управления корпусом. В комплект входит фиксированный блок питания мощностью 440 Вт уровня Platinum с поддержкой PMBus, а также четыре высокопроизводительных 40‑мм PWM‑вентилятора, что обеспечивает надежное питание и охлаждение при круглосуточной эксплуатации.

Форм-фактор, дисковая подсистема и конструкция

Supermicro CSE-813MFTQ-441CB относится к плотным 1U шасси семейства SC813M, разработанным для размещения полноразмерных ATX‑плат при небольшой глубине корпуса около 503 мм. Корпус поддерживает материнские платы ATX 12" x 10" и Micro-ATX 9,6" x 9,6", а конструкция предусматривает один полновысотный, половинной длины слот расширения при использовании райзер-карты, что позволяет устанавливать дополнительные сетевые или RAID‑адаптеры. Фронтальная корзина предоставляет четыре отсека для 3,5" SAS/SATA дисков с возможностью горячей замены; диски подключаются через 4‑портовую 1U TQ backplane, поддерживающую до четырех 3,5" SAS/SATA HDD и функции мониторинга корпуса. Корпус рассчитан на использование SAS или enterprise SATA HDD, что обеспечивает высокую надежность и устойчивость к нагрузкам в серверных сценариях. На фронтальной панели предусмотрены кнопки питания и перезагрузки, индикаторы питания, активности дисков, перегрева и активности сетевых интерфейсов, а также порты USB для подключения сервисной периферии.

• Форм-фактор Rack 1U для установки в стандартные 19‑дюймовые стойки, глубина порядка 503 мм.
• Поддержка материнских плат ATX 12" x 10" и Micro-ATX 9,6" x 9,6".
• Четыре фронтальных отсека для 3,5" SAS/SATA HDD с возможностью горячей замены.
• 4‑портовая 1U TQ backplane с поддержкой до 4 x 3,5" SAS/SATA HDD и функциями управления корпусом.
• Один полновысотный, половинной длины слот расширения (требуется райзер-карта).
• Фронтальные порты USB, кнопки Power/Reset и индикаторы питания, дисков, сети и перегрева.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MFTQ-441CB комплектуется фиксированным блоком питания мощностью 440 Вт уровня Platinum с поддержкой PMBus, относящимся к серии много-выходных серверных PSU Supermicro. Такой блок питания рассчитан на круглосуточную эксплуатацию и обеспечивает стабильное питание однопроцессорных и двухпроцессорных конфигураций с несколькими накопителями и дополнительными адаптерами. Система охлаждения корпуса основана на четырех 40‑мм высокопроизводительных PWM‑вентиляторах, установленных в центральной части шасси, при этом предусмотрена возможность установки еще двух вентиляторов (максимум шесть), что позволяет адаптировать охлаждение под более «горячие» конфигурации. Воздушный поток направлен от фронтальной корзины с дисками через зону процессоров и памяти к блоку питания, обеспечивая поддержание рабочих температур, заявленных производителем для шасси семейства SC813M.

Благодаря сочетанию компактного 1U форм‑фактора, фронтальной корзины на четыре 3,5" SAS/SATA диска с горячей заменой, 4‑портовой backplane, высокоэффективного блока питания 440 Вт Platinum с PMBus и масштабируемой системы охлаждения шасси Supermicro CSE-813MFTQ-441CB подходит для построения стоечных серверов среднего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Поддержка полноразмерных ATX‑плат и одного слота расширения позволяет конфигурировать платформу под задачи виртуализации, файловых и приложенческих серверов, узлов HPC и инфраструктурных сервисов, сохраняя при этом стандартизованный форм-фактор и удобство обслуживания. Такое шасси особенно востребовано в сценариях, где требуется высокая плотность размещения, надежная дисковая подсистема и строгие требования к энергоэффективности и мониторингу инфраструктуры.
