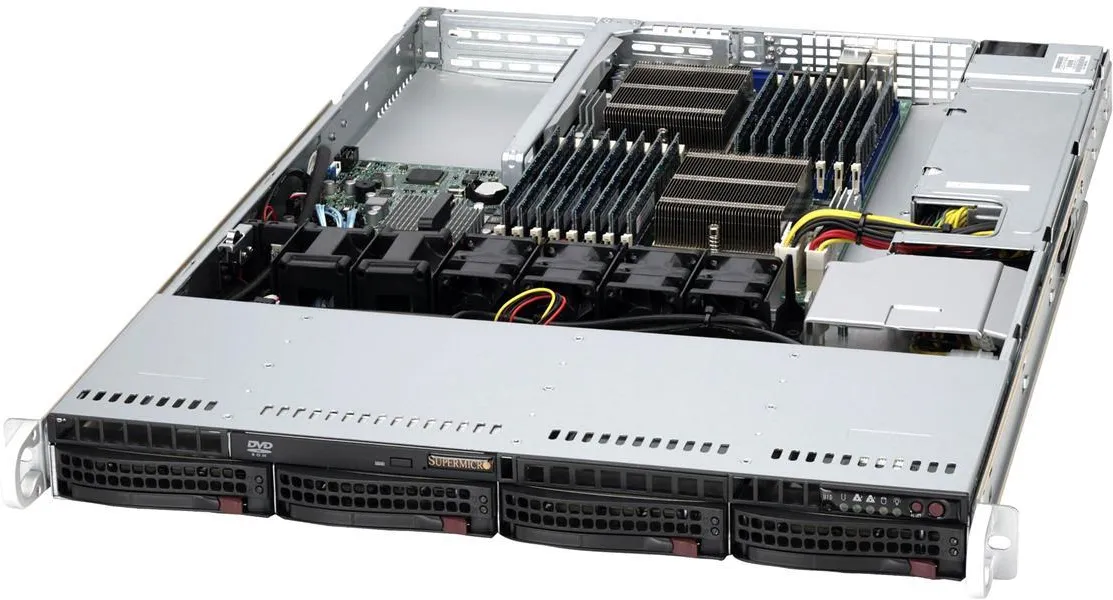

Шасси Supermicro CSE-813MFTQ-R606CB

Шасси Supermicro CSE-813MFTQ-R606CB (SuperChassis 813MFTQ-R606CB) — это 1U серверный корпус укороченной глубины, предназначенный для построения плотных стоечных решений в дата-центрах, edge‑узлах и пространственно ограниченных инсталляциях. Корпус поддерживает материнские платы формата ATX размером до 12" × 10" и Micro ATX 9,6" × 9,6", что позволяет использовать как одно-, так и двухпроцессорные платформы на базе современных процессоров Intel или AMD. Фронтальная панель шасси оснащена корзиной на четыре 3,5‑дюймовых SAS/SATA накопителя с горячей заменой, подключаемых к 4‑портовому 1U TQ‑бэкплейну с поддержкой функций управления корпусом. Такая конфигурация делает шасси удобной основой для файловых и прикладных серверов, шлюзов, специализированных аппаратных платформ и компактных систем хранения. Встроенный 1U резервированный блок питания суммарной мощностью 600 Вт с поддержкой PMBus обеспечивает высокую энергоэффективность и стабильное питание конфигураций с насыщенным набором дисков и адаптеров расширения. При глубине порядка 19,85" корпус хорошо подходит для стоек с ограниченной глубиной, телеком‑шкафов и узких серверных конструкций, где важно совместить производительность и компактность. Стальная конструкция, направляющие для монтажа в стойку и удобный доступ к компонентам через верхнюю крышку упрощают установку и обслуживание в корпоративной инфраструктуре.

Хранение данных и расширяемость

Supermicro CSE-813MFTQ-R606CB спроектирован с акцентом на максимальную функциональность в компактном 1U форм‑факторе. Фронтальная корзина на четыре 3,5‑дюймовых SAS/SATA накопителя с горячей заменой подключается к 4‑портовому 1U TQ‑бэкплейну, рекомендованному для использования с SAS или enterprise‑классом SATA‑дисков, что обеспечивает надёжность и стабильную производительность подсистемы хранения. Дополнительно предусмотрен отсек под тонкий оптический привод (slim DVD) и опциональный лоток USB/COM, что удобно для инсталляции, обслуживания и работы с сервисными носителями. Корпус поддерживает один полноразмерный по высоте слот расширения (full‑height AOC), реализуемый через райзер, что позволяет устанавливать HBA‑ или RAID‑контроллер, специализированный сетевой адаптер или другую плату расширения для наращивания функциональности. Поддержка материнских плат ATX и Micro ATX даёт возможность выбирать широкий спектр платформ и конфигураций, включая решения с двумя процессорами, большим объёмом памяти и несколькими сетевыми портами.

• 1U шасси укороченной глубины с поддержкой материнских плат ATX 12" × 10" и Micro ATX 9,6" × 9,6".
• Четыре фронтальных отсека под 3,5" SAS/SATA накопители с горячей заменой на 4‑портовом 1U TQ‑бэкплейне с функциями управления корпусом.
• Один полноразмерный по высоте слот расширения для установки AOC/HBA/RAID‑контроллера или другого адаптера.
• Отсек под тонкий оптический привод и опциональный фронтальный доступ к USB/COM через соответствующий модуль.
• Ориентация на файловые и прикладные серверы, appliance‑решения, телеком‑платформы и другие задачи с ограниченной глубиной стойки.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-813MFTQ-R606CB оснащено 1U резервированным блоком питания суммарной мощностью 600 Вт с поддержкой PMBus, что обеспечивает высокий КПД, мониторинг параметров питания и надёжную работу в круглосуточном режиме. Конфигурация питания рассчитана на использование с современными серверными платами, несколькими накопителями и платой расширения, сохраняя стабильность напряжений при высокой нагрузке. Система охлаждения включает четыре 40×28‑мм PWM‑вентилятора, установленных в центральной части корпуса, с возможностью установки ещё двух дополнительных вентиляторов для улучшения обдува зоны адаптеров расширения. Такая схема формирует направленный воздушный поток от фронтальной панели через дисковую корзину и процессорную область к блоку питания, что критично для 1U‑форм‑фактора. Фронтальная панель корпуса оснащена кнопками питания и сброса, светодиодами индикации питания, активности дисков, сетевой активности и перегрева, что облегчает мониторинг состояния системы. Корпус рассчитан на эксплуатацию в стандартном для дата‑центров диапазоне температур и влажности и комплектуется направляющими для установки в 19‑дюймовую стойку, обеспечивая удобный монтаж и обслуживание. Совокупность резервированного питания, эффективного охлаждения и компактной конструкции делает Supermicro CSE-813MFTQ-R606CB надёжной основой для плотных серверных решений и специализированных appliance‑платформ.
