Шасси Supermicro CSE-813MFTQC-350CB

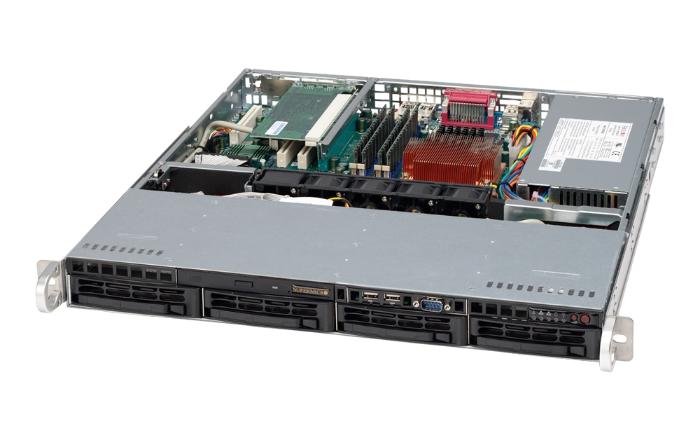

Шасси Supermicro CSE-813MFTQC-350CB (SuperChassis SC813MFTQC-350CB) — это 1U серверный корпус форм-фактора Rack 1U, предназначенный для установки в стандартные 19‑дюймовые стойки и построения компактных, энергоэффективных и надежных серверных решений. Корпус поддерживает материнские платы форматов ATX 12" x 10" и Micro-ATX 9,6" x 9,6", что позволяет реализовывать широкий спектр конфигураций на базе одно- и двухпроцессорных платформ Supermicro для задач виртуализации, хранения данных, веб‑сервисов и специализированных приложений. Конструкция шасси сочетает компактную глубину порядка 503 мм с фронтальной корзиной на четыре 3,5" отсека для SAS/SATA дисков с возможностью горячей замены и одним полновысотным, половинной длины слотом расширения, обеспечивая баланс между функциональностью и экономией места в стойке. В комплект входит фиксированный высокоэффективный блок питания мощностью 350 Вт уровня 80 Plus Platinum и 4‑портовая 12Gbps SAS/SATA backplane, что позволяет строить сбалансированные по производительности и энергоэффективности 1U‑системы для корпоративной инфраструктуры и дата‑центров.

Форм-фактор, дисковая подсистема и конструкция

Supermicro CSE-813MFTQC-350CB относится к линейке плотных 1U шасси SC813M, разработанных для размещения полноразмерных ATX‑плат при сохранении небольшой глубины и удобного доступа к основным компонентам. Корпус поддерживает материнские платы размером до 12" x 10" (ATX) и 9,6" x 9,6" (Micro-ATX), а конструкция предусматривает один полновысотный, половинной длины слот расширения при использовании соответствующей райзер‑карты, что позволяет устанавливать дополнительные сетевые или RAID‑адаптеры. Фронтальная панель корпуса оснащена четырьмя отсеками для 3,5" SAS/SATA дисков с возможностью горячей замены; подключение накопителей реализовано через 1U 4‑портовую 12Gbps SAS/SATA backplane, поддерживающую до четырех 3,5" HDD и обеспечивающую высокую пропускную способность подсистемы хранения. Корпус рассчитан на использование SAS или enterprise SATA дисков, что повышает надежность и устойчивость к нагрузкам в круглосуточных сценариях эксплуатации. На лицевой панели расположены кнопки Power и Reset, индикаторы питания, активности дисков, перегрева и активности сетевых интерфейсов, а также фронтальные порты USB для подключения сервисной периферии.

• Форм-фактор Rack 1U, габариты порядка 437 x 43 x 503 мм, для установки в стандартные 19‑дюймовые стойки.
• Поддержка материнских плат ATX 12" x 10" и Micro-ATX 9,6" x 9,6".
• Четыре фронтальных отсека для 3,5" SAS/SATA дисков с возможностью горячей замены.
• 1U 4‑портовая 12Gbps SAS/SATA backplane с поддержкой до 4 x 3,5" HDD.
• Один полновысотный, половинной длины слот расширения (через райзер‑карту).
• Фронтальные порты USB, кнопки Power/Reset и индикаторы питания, дисков, сети и перегрева.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MFTQC-350CB комплектуется фиксированным высокоэффективным блоком питания мощностью 350 Вт с сертификатом 80 Plus Platinum, относящимся к серии много-выходных серверных источников питания Supermicro. Такой блок питания рассчитан на круглосуточную эксплуатацию и обеспечивает стабильное питание однопроцессорных и ряда двухпроцессорных конфигураций с четырьмя дисками и дополнительными адаптерами, при этом высокая эффективность снижает тепловыделение и эксплуатационные затраты. Система охлаждения корпуса основана на четырех 40 x 28 мм PWM‑вентиляторах, установленных в центральной части шасси; дополнительно может быть установлено до двух дополнительных вентиляторов, что позволяет адаптировать воздушный поток под более требовательные конфигурации. Воздух поступает через фронтальную корзину с дисками, проходит через зону процессора и памяти и выводится в направлении блока питания и тыла стойки, обеспечивая соблюдение температурных режимов, рекомендованных производителем.

Благодаря сочетанию компактного 1U форм‑фактора, фронтальной корзины на четыре 3,5" SAS/SATA диска с горячей заменой, высокоскоростной 12Gbps SAS/SATA backplane, эффективного 350‑ваттного блока питания уровня Platinum и развитой системы охлаждения шасси Supermicro CSE-813MFTQC-350CB хорошо подходит для построения стоечных серверов среднего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Поддержка полноразмерных ATX‑плат и одного слота расширения позволяет конфигурировать платформу под задачи виртуализации, файловых и приложенческих серверов, инфраструктурных сервисов и других сценариев, требующих надежной дисковой подсистемы и высокой плотности размещения. Стандартизованный форм-фактор, совместимость с фирменными аксессуарами Supermicro (направляющие, панели, опциональные вентиляторы) и ориентированность на серверные нагрузки делают это шасси удобной основой для корпоративных и операторских инфраструктур.
