Шасси Supermicro CSE-813MFTQC-350CB2

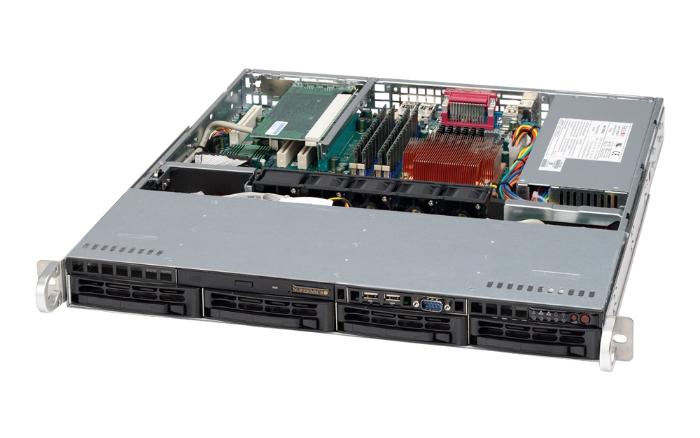

Шасси Supermicro CSE-813MFTQC-350CB2 (SuperChassis 813MFTQC-350CB2) — это 1U серверный корпус для монтажа в стандартные 19‑дюймовые стойки, предназначенный для построения компактных и энергоэффективных серверных систем на базе платформ Supermicro. Корпус поддерживает установку материнских плат форматов ATX 12" x 10" и Micro-ATX 9,6" x 9,6", что позволяет использовать как однопроцессорные, так и двухпроцессорные решения на базе процессоров Intel или AMD в зависимости от выбранной системной платы. Конструкция ориентирована на использование в корпоративных инфраструктурах и дата‑центрах: шасси сочетает небольшую глубину порядка 503 мм с фронтальной корзиной на четыре 3,5" отсека для SAS/SATA дисков с возможностью горячей замены и одним полновысотным слотом расширения. Интегрированная 4‑портовая 12Gbps SAS/SATA backplane обеспечивает подключение до четырех 3,5" SAS3/SATA3 HDD/SSD, а встроенный много‑выходный блок питания мощностью 350 Вт уровня Platinum гарантирует высокую энергоэффективность и стабильное питание конфигурации при круглосуточной эксплуатации.

Форм-фактор, дисковая подсистема и конструкция

Supermicro CSE-813MFTQC-350CB2 относится к линейке плотных 1U шасси, разработанных для размещения полноразмерных ATX‑плат при сохранении компактных габаритов и удобного доступа к ключевым компонентам. Корпус поддерживает материнские платы размером до 12" x 10" (ATX) и 9,6" x 9,6" (Micro-ATX) и оснащен одним полновысотным, полноразмерным (full-length) слотом расширения при использовании соответствующей райзер‑карты, что позволяет устанавливать, например, высокопроизводительные сетевые адаптеры или RAID‑контроллеры. Фронтальная корзина предоставляет четыре отсека для 3,5" дисков SAS/SATA с возможностью горячей замены; подключение накопителей реализовано через 1U 4‑портовую 12Gbps SAS/SATA backplane, поддерживающую до четырех 3,5" SAS3/SATA3 HDD/SSD и SES2‑функции мониторинга. Корпус рассчитан на использование SAS или enterprise SATA дисков, что обеспечивает высокую надежность и устойчивость к непрерывным нагрузкам. На лицевой панели расположены кнопки Power и Reset, светодиодные индикаторы питания системы, активности дисков, состояния системы и активности двух сетевых портов, а также фронтальные порты USB для подключения сервисной периферии.

• Форм-фактор Rack 1U с габаритами около 437 x 43 x 503 мм для установки в стандартные 19‑дюймовые стойки.
• Поддержка материнских плат ATX 12" x 10" и Micro-ATX 9,6" x 9,6".
• Четыре фронтальных отсека для 3,5" SAS3/SATA3 дисков с возможностью горячей замены.
• 1U 4‑портовая 12Gbps SAS/SATA backplane с поддержкой до 4 x 3,5" SAS/SATA HDD/SSD и SES2‑мониторинга.
• Один полновысотный, полноразмерный слот расширения (через райзер‑карту).
• Фронтальные порты USB, кнопки Power/Reset и индикаторы питания, дисков, состояния системы и сетевой активности.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MFTQC-350CB2 оснащено много‑выходным блоком питания мощностью 350 Вт уровня Platinum с КПД до 93 %, рассчитанным на работу в диапазоне входных напряжений 100–240 В и соответствующим современным требованиям по энергоэффективности. Блок питания обеспечивает линии +12 В, +5 В, +3,3 В, +5Vsb и −12 В с параметрами, оптимизированными для типичных серверных конфигураций с несколькими накопителями и одним слотом расширения. Система охлаждения корпуса построена на четырех 40 x 28 мм PWM‑вентиляторах, установленных в центральной части шасси, при этом конструкция предусматривает возможность установки еще двух дополнительных 40‑мм вентиляторов, если конфигурация требует усиленного воздушного потока. Воздушный поток организован таким образом, чтобы проходить от фронтальной корзины с дисками через зону процессоров и памяти к блоку питания и тылу стойки, обеспечивая соблюдение температурных режимов, заявленных для шасси.

Благодаря сочетанию компактного 1U форм‑фактора, фронтальной корзины на четыре 3,5" SAS3/SATA3 диска с горячей заменой, высокоскоростной 12Gbps backplane, эффективного 350‑ваттного блока питания уровня Platinum и масштабируемой системы охлаждения шасси Supermicro CSE-813MFTQC-350CB2 хорошо подходит для построения стоечных серверов среднего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Поддержка полноразмерных ATX‑плат и одного слота расширения позволяет адаптировать конфигурацию под задачи виртуализации, файловых и приложенческих серверов и инфраструктурных сервисов, сохраняя при этом стандартизованный форм-фактор и совместимость с фирменными аксессуарами Supermicro, такими как направляющие и передние панели. Это делает CSE-813MFTQC-350CB2 удобной и предсказуемой платформой для корпоративных и операторских инфраструктур, где важны надежность, плотность размещения и энергоэффективность.
