Шасси Supermicro CSE-813MFTQC-505CB

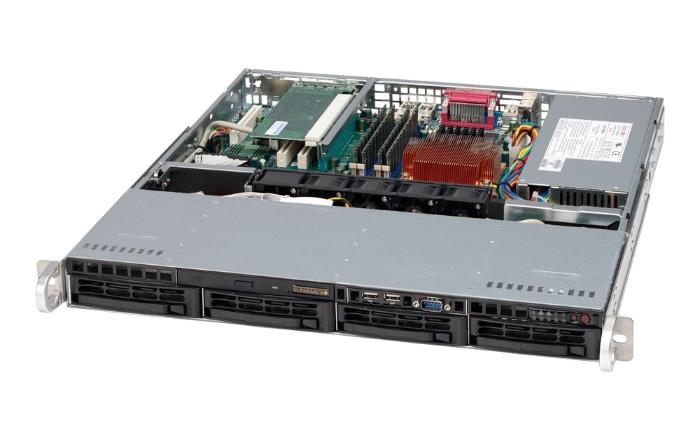

Шасси Supermicro CSE-813MFTQC-505CB (SuperChassis SC813MFTQC-505CB) — это 1U серверный корпус для монтажа в стандартные 19‑дюймовые стойки, предназначенный для построения компактных, высокоплотных и энергоэффективных серверных систем. Корпус поддерживает установку материнских плат форматов ATX 12" x 10" и Micro-ATX 9,6" x 9,6", что позволяет использовать широкий спектр однопроцессорных и двухпроцессорных платформ Supermicro для задач виртуализации, хранения данных, веб‑сервисов и специализированных приложений. Конструкция шасси относится к семейству SC813M: при глубине порядка 503 мм оно вмещает корзину на четыре фронтальных 3,5" отсека для SAS/SATA дисков с возможностью горячей замены, 1U 4‑портовую 12Gbps SAS/SATA backplane с поддержкой SES2 и один полновысотный слот расширения. Встроенный много‑выходный блок питания мощностью 500 Вт уровня 80 Plus Platinum обеспечивает высокий КПД и стабильное питание сервера при круглосуточной эксплуатации. Такое сочетание делает CSE-813MFTQC-505CB удобной механической основой для стоечных серверов среднего уровня и решений, где важны плотность размещения, надежная дисковая подсистема и энергоэффективность.

Форм-фактор, дисковая подсистема и конструкция

Supermicro CSE-813MFTQC-505CB построен на базе 1U платформы SC813M и ориентирован на размещение полноразмерных ATX‑плат при компактной глубине шасси. Корпус рассчитан на установку материнских плат размером до 12" x 10" (ATX) и 9,6" x 9,6" (Micro-ATX), при этом предусмотрен один полновысотный, половинной или полной длины слот расширения (в зависимости от используемой райзер‑карты), что позволяет добавлять высокоскоростные сетевые или RAID‑адаптеры. Фронтальная корзина включает четыре отсека для 3,5" SAS/SATA дисков с возможностью горячей замены, подключаемых через 1U 4‑портовую 12Gbps SAS/SATA backplane с поддержкой SES2‑функций мониторинга. Рекомендуется использование SAS или enterprise SATA HDD для обеспечения высокой надежности и устойчивости к непрерывным нагрузкам. На лицевой панели расположены кнопки Power и Reset, индикаторы питания системы, активности дисков, перегрева и активности сетевых интерфейсов, а также фронтальные порты USB для подключения сервисной периферии, что упрощает обслуживание и диагностику сервера в стойке.

• Форм-фактор Rack 1U с габаритами около 437 x 43 x 503 мм для установки в стандартные 19‑дюймовые стойки.
• Поддержка материнских плат ATX 12" x 10" и Micro-ATX 9,6" x 9,6".
• Четыре фронтальных отсека для 3,5" SAS/SATA дисков с возможностью горячей замены.
• 1U 4‑портовая 12Gbps SAS/SATA backplane с поддержкой SES2 и до 4 x 3,5" HDD.
• Один полновысотный слот расширения (через райзер‑карту) для установки PCIe‑адаптера.
• Фронтальные порты USB, кнопки Power/Reset и индикаторы питания, дисков, перегрева и сетевой активности.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MFTQC-505CB оснащается много‑выходным блоком питания мощностью 500 Вт с сертификацией 80 Plus Platinum и поддержкой PMBus, что обеспечивает высокий КПД, сниженное тепловыделение и расширенные возможности мониторинга подсистемы питания. Источник питания рассчитан на круглосуточную работу в составе серверных конфигураций с несколькими дисками и дополнительными адаптерами и обеспечивает стабилизированные линии питания, необходимые для современных платформ Supermicro. За охлаждение отвечают четыре 40 x 28 мм PWM‑вентилятора, установленные в центральной части шасси, с возможностью установки еще двух дополнительных вентиляторов при необходимости усиления воздушного потока. Организация потока воздуха от фронтальной корзины с дисками через зону процессоров и памяти к блоку питания и тылу стойки позволяет поддерживать температурные режимы, соответствующие требованиям производителя для шасси семейства SC813M.

Благодаря сочетанию компактного 1U форм‑фактора, фронтальной корзины на четыре 3,5" SAS/SATA диска с горячей заменой, высокоскоростной 12Gbps SAS/SATA backplane, эффективного 500‑ваттного блока питания уровня Platinum и масштабируемой системы охлаждения шасси Supermicro CSE-813MFTQC-505CB хорошо подходит для построения стоечных серверов среднего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Поддержка полноразмерных ATX‑плат и одного слота расширения позволяет адаптировать платформу под задачи виртуализации, файловых и приложенческих серверов, инфраструктурных узлов и сервисов резервного копирования, сохраняя при этом стандартизованный форм-фактор и совместимость с фирменными аксессуарами Supermicro. Такое шасси является удобной и предсказуемой базой для корпоративных и операторских инфраструктур, где важны плотность размещения, надежность дисковой подсистемы и энергоэффективность.
