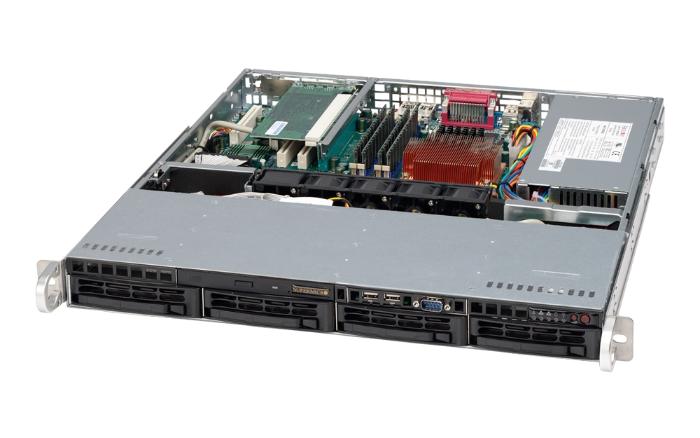

Шасси Supermicro CSE-813MFTQC-R407CB

Шасси Supermicro CSE-813MFTQC-R407CB (SuperChassis 813MFTQC-R407CB) — это 1U серверный корпус для монтажа в стандартные 19‑дюймовые стойки, предназначенный для построения компактных и надежных стоечных серверов на базе платформ Supermicro. Корпус поддерживает материнские платы форматов ATX 12" x 10" и Micro-ATX 9,6" x 9,6", что позволяет использовать как однопроцессорные, так и двухпроцессорные решения на базе процессоров Intel или AMD в зависимости от выбранной системной платы. Конструкция относится к семейству SC813M и сочетает небольшую глубину около 503 мм с фронтальной корзиной на четыре 3,5" отсека для SAS/SATA дисков с возможностью горячей замены и одним полновысотным, полноразмерным слотом расширения. Интегрированная 1U 4‑портовая 12Gbps SAS3/SATA3 backplane с поддержкой до четырех 3,5" HDD/SSD и SES2‑функциями мониторинга, а также резервируемый блок питания мощностью 400 Вт уровня 80 Plus Platinum обеспечивают высокую надежность, отказоустойчивость и энергоэффективность при круглосуточной эксплуатации в дата‑центрах и корпоративных серверных.

Форм-фактор, дисковая подсистема и конструкция

Supermicro CSE-813MFTQC-R407CB построен на базе 1U платформы SC813M и рассчитан на размещение полноразмерных ATX‑плат при сохранении компактных габаритов и удобного доступа к основным компонентам. Корпус поддерживает материнские платы размером до 12" x 10" (ATX) и 9,6" x 9,6" (Micro-ATX), а также один полновысотный, полноразмерный слот расширения при использовании соответствующей райзер‑карты, что позволяет устанавливать высокопроизводительные сетевые или RAID‑адаптеры. Фронтальная корзина включает четыре отсека для 3,5" SAS/SATA дисков с возможностью горячей замены; подключение накопителей реализовано через 1U 4‑портовую 12Gbps SAS3/SATA3 backplane, поддерживающую до четырех 3,5" HDD/SSD и SES2‑мониторинг состояния дисков и шасси. Корпус ориентирован на применение SAS или enterprise SATA дисков, что обеспечивает высокую надежность подсистемы хранения в условиях непрерывных нагрузок. На лицевой панели предусмотрены кнопки Power и Reset, индикаторы питания системы, активности дисков, состояния системы и активности двух сетевых портов, а также фронтальный USB‑порт; дополнительно возможна установка опционального slim DVD‑привода и выдвижного лотка с USB и COM‑портами.

• Форм-фактор Rack 1U с габаритами примерно 437 x 43 x 503 мм для установки в стандартные 19‑дюймовые стойки.
• Поддержка материнских плат ATX 12" x 10" и Micro-ATX 9,6" x 9,6".
• Четыре фронтальных отсека для 3,5" SAS3/SATA3 дисков с возможностью горячей замены.
• 1U 4‑портовая 12Gbps SAS/SATA backplane с поддержкой до 4 x 3,5" HDD/SSD и SES2‑функций мониторинга.
• Один полновысотный, полноразмерный слот расширения (через райзер‑карту).
• Фронтальные кнопки Power/Reset, индикаторы питания, дисков, состояния системы, сетевой активности и USB‑порт, опциональный slim DVD и лоток USB+COM.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MFTQC-R407CB оснащается резервируемым блоком питания суммарной мощностью 400 Вт уровня 80 Plus Platinum с поддержкой PMBus, состоящим из двух модулей, каждый из которых рассчитан на горячую замену. Такая конфигурация обеспечивает высокий КПД, сниженное тепловыделение и повышенную отказоустойчивость: при отказе одного модуля система продолжает работу за счет оставшегося блока, а замена может выполняться без остановки сервиса. Система охлаждения корпуса основана на четырех 40 x 28 мм PWM‑вентиляторах, установленных в центральной части шасси; при необходимости возможна установка дополнительных вентиляторов в соответствии с рекомендациями семейства SC813M. Воздушный поток направлен от фронтальной корзины с дисками через зону процессоров и памяти к блоку питания и тылу стойки, что позволяет поддерживать температурный режим, указанный производителем для эксплуатации в диапазоне типичных серверных условий.

Благодаря сочетанию компактного 1U форм‑фактора, фронтальной корзины на четыре 3,5" SAS3/SATA3 диска с горячей заменой, высокоскоростной 12Gbps backplane, резервируемого 400‑ваттного блока питания уровня Platinum и развитой системы охлаждения шасси Supermicro CSE-813MFTQC-R407CB хорошо подходит для построения стоечных серверов среднего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Поддержка полноразмерных ATX‑плат и одного слота расширения позволяет конфигурировать платформу под задачи виртуализации, файловых и приложенческих серверов, узлов резервного копирования и инфраструктурных сервисов, сохраняя при этом стандартизованный форм-фактор и совместимость с фирменными аксессуарами Supermicro, такими как направляющие и дополнительные опции по охлаждению и периферии. Такое шасси является надежной основой для корпоративных и операторских инфраструктур, где критичны высокая плотность размещения, отказоустойчивость подсистемы хранения и энергоэффективность инфраструктуры.
