Шасси Supermicro CSE-813MT-300C

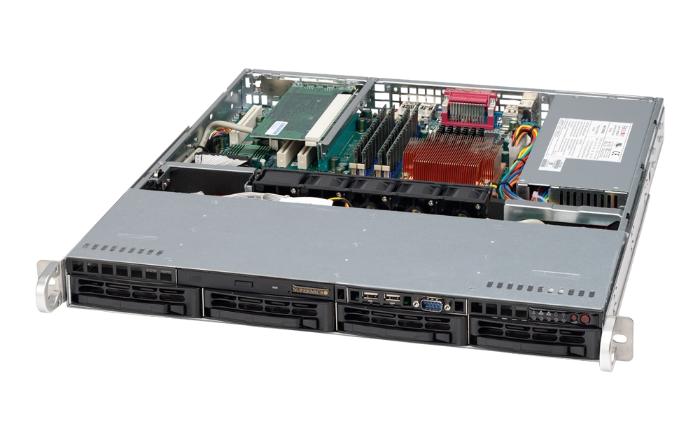

Шасси Supermicro CSE-813MT-300C (SuperChassis SC813MT-300C) — это компактный 1U серверный корпус серии SC813M, ориентированный на построение плотных однопроцессорных и двухпроцессорных систем начального и среднего уровня, а также специализированных appliance‑решений и узлов хранения. Корпус имеет глубину около 19,8" (примерно 503 мм), что позволяет устанавливать его в стандартные 19" стойки и телекоммуникационные шкафы с ограниченной глубиной. Конструкция предусматривает четыре фронтальных отсека под 3,5" диски SAS/SATA с возможностью горячей замены, подключаемых через SAS/SATA‑бэкплейн, что позволяет выстраивать отказоустойчивые и производительные дисковые конфигурации на базе аппаратного RAID или программных массивов. Поддерживаются материнские платы формата ATX размером до 12" x 10", что обеспечивает совместимость с широким спектром серверных плат Supermicro и позволяет создавать как классические серверы приложений, так и специализированные шлюзы или системы мониторинга. Встроенный блок питания мощностью 300 Вт (серии 300W Gold/Multi-Output) рассчитан на энергоэффективные конфигурации с одним или двумя процессорами и несколькими дисками, обеспечивая достаточный запас по мощности при низком энергопотреблении. Корпус комплектуется тремя 40‑мм PWM‑вентиляторами высокой производительности и фронтальной панелью с портами USB и индикаторами состояния, что делает его удобным для эксплуатации в условиях плотной компоновки в стойке.

Конструкция, плата и питание

Supermicro CSE-813MT-300C относится к линейке SC813M 1U и поддерживает материнские платы формата ATX до 12" x 10", что позволяет использовать однопроцессорные и двухпроцессорные платы на базе процессоров Intel Xeon для решений среднего уровня. Корпус оснащен одним слотом расширения Full-height, Half-length (полной высоты, половинной длины), реализуемым через 1U riser‑карту, что дает возможность установить дополнительный RAID/HBA‑контроллер, сетевой адаптер или другое устройство ввода-вывода без выхода за рамки 1U форм‑фактора. В комплект входит блок питания мощностью 300 Вт (300W Multi-Output, 80 PLUS Gold для соответствующей серии), рассчитанный на входное напряжение 100–240 В AC, 50–60 Гц, и обеспечивающий стандартные линии +3,3 В, +5 В, +12 В, −12 В и +5Vsb для питания материнской платы и периферийных устройств. Фронтальная панель корпуса оснащена кнопкой питания, пятью светодиодными индикаторами (питание, активность HDD, индикаторы состояния сети и системы) и двумя портами USB для подключения сервисных устройств, а также, в ряде конфигураций, разъемом COM для удобства обслуживания. Компактная глубина и стандартные монтажные уши делают CSE-813MT-300C удобным выбором для шкафов и стоек с ограниченным пространством по глубине.

• Форм-фактор 1U Rackmount, поддержка материнских плат ATX до 12" x 10".
• 1 слот расширения Full-height, Half-length через 1U riser‑карту.
• Блок питания 300 Вт, Multi-Output, 100–240 В AC, 50–60 Гц (серия 300W Gold).
• Фронтальная панель с кнопкой Power, пятью LED‑индикаторами и двумя портами USB.
• Глубина около 19,8", оптимизированная для телеком‑шкафов и компактных стоек.

Дисковая подсистема и охлаждение

Дисковая подсистема CSE-813MT-300C реализована на базе четырех фронтальных отсеков под 3,5" диски SAS/SATA с поддержкой горячей замены, подключаемых к SAS/SATA‑бэкплейну серии SC813M, что позволяет использовать как высокоемкие SATA‑накопители, так и надежные SAS‑диски и строить массивы с нужным уровнем отказоустойчивости и производительности. Дополнительно в шасси предусмотрен один наружный 5,25" отсек для установки slim DVD‑ROM (опционально), что удобно для сервисных операций и отдельных сценариев использования. Охлаждение корпуса осуществляется тремя 40‑мм PWM‑вентиляторами (около 12 500 об/мин), расположенными в центральной части шасси и обеспечивающими направленный воздушный поток от фронта к тылу через корзину дисков, процессорные радиаторы и модули памяти; управление скоростью вращения вентиляторов осуществляется через материнскую плату, что позволяет балансировать между эффективностью охлаждения и уровнем шума. Конструкция корпуса предусматривает использование пассивных радиаторов ЦП и воздуховода (air shroud), направляющего поток воздуха через зону процессора и памяти, что особенно важно для 1U конфигураций с плотной установкой в стойку. В совокупности четырехдисковая корзина, активная система охлаждения и компактная глубина делают Supermicro CSE-813MT-300C подходящим выбором для компактных серверов приложений, шлюзов, систем хранения и специализированных appliance‑решений в дата‑центрах и телеком‑инфраструктуре.
