Шасси Supermicro CSE-813MTQ-350CB

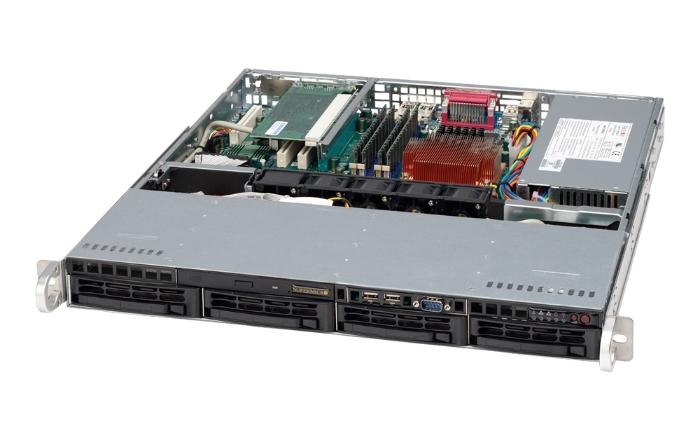

Шасси Supermicro CSE-813MTQ-350CB (SuperChassis 813MTQ-350CB) — это 1U серверный корпус семейства SuperChassis SC813, предназначенный для монтажа в стандартные 19‑дюймовые стойки и построения компактных, надежных и энергоэффективных серверных решений. Корпус поддерживает материнские платы формата ATX 12" x 10", а также некоторые платы E-ATX длиной до 254 мм, что позволяет реализовывать как однопроцессорные, так и более производительные конфигурации на базе совместимых платформ Supermicro. Конструкция ориентирована на использование в корпоративных серверных и дата‑центрах: корпус выполнен из стали толщиной около 1 мм, оснащен датчиком вскрытия и рассчитан на непрерывную эксплуатацию при рабочих температурах от 10 до 35 °C. Фронтальная часть шасси имеет корзину на четыре 3,5" отсека для SAS/SATA HDD с возможностью горячей замены, подключаемых через объединительную плату (backplane) с четырьмя портами SATA/SAS и Г‑образным коннектором, что упрощает организацию подсистемы хранения и обслуживание дисков. В комплект входит фирменный блок питания PWS‑351‑1H мощностью 350 Вт с высокой эффективностью (уровень Gold), а также набор вентиляторов и направляющих для установки корпуса на телескопических рельсах.

Форм-фактор, дисковая система и конструкция

Supermicro CSE-813MTQ-350CB относится к линейке 1U SC813, специально разработанной для плотных стоечных конфигураций с поддержкой полноразмерных ATX‑плат. Корпус предназначен для монтажа в стандартные 19" стойки, в стандартной поставке комплектуется телескопическими рельсами и имеет габариты примерно 437 x 43 x 503 мм, что облегчает интеграцию в существующую инфраструктуру. Дисковая подсистема реализована на базе четырех фронтальных корзин для 3,5" SAS/SATA HDD с возможностью горячей замены; корзины подключаются к объединительной плате, имеющей четыре разъема SATA/SAS и поддерживающей использование серверных накопителей. Внутри предусмотрен один слот расширения для полноразмерной (full height) платы при использовании соответствующего райзера, а максимальная длина карт расширения составляет около 254 мм. Фронтальная панель корпуса содержит две кнопки (Power, Reset), индикаторы состояния (Power, HDD, активность LAN1 и LAN2, перегрев системы), а также два порта USB и COM‑порт, выведенные на фронт для удобства обслуживания и диагностики.

• Форм-фактор Rack 1U для установки в стандартные 19" стойки, габариты порядка 437 x 43 x 503 мм.
• Поддержка материнских плат ATX 305 x 254 мм и плат E-ATX длиной до 254 мм из списка совместимости.
• Четыре фронтальных корзины для 3,5" SAS/SATA HDD с возможностью горячей замены, с объединительной платой на 4 порта.
• Один слот для полноразмерной платы расширения с максимальной длиной до 254 мм при использовании райзера.
• Датчик вскрытия корпуса и стальная конструкция толщиной около 1 мм для повышения надежности и безопасности.
• Фронтальные порты USB, COM‑порт, кнопки Power/Reset и индикаторы питания, дисков, сетевой активности и перегрева.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MTQ-350CB комплектуется блоком питания PWS‑351‑1H мощностью 350 Вт, предназначенным для эксплуатации в серверном режиме и соответствующим требованиям по надежности и эффективности уровня 80 Plus Gold. Блок питания выполнен в нестандартном форм-факторе, устанавливается горизонтально и входит в стандартный комплект поставки, а при необходимости может заменяться на аналогичную модель из официальной линейки опций Supermicro. Охлаждение корпуса обеспечивается четырьмя 40 x 40 x 28 мм вентиляторами (модель FAN‑0065L4), установленными в центральной части шасси и развивающими скорость порядка 13 000 об/мин, что формирует интенсивный воздушный поток через зону дисков и материнской платы. Такая схема охлаждения позволяет выдерживать рабочий диапазон температур, указанный производителем, при условии использования совместимых радиаторов и плат.

Благодаря сочетанию компактного 1U форм‑фактора, фронтальной корзины на четыре 3,5" SAS/SATA диска с горячей заменой, эффективного 350‑ваттного блока питания и развитой системы охлаждения Supermicro CSE-813MTQ-350CB подходит для построения стоечных серверов среднего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Корпус рассчитан на применение только материнских плат из официального списка совместимости Supermicro, что обусловлено использованием фирменной задней панели портов и обеспечивает корректное совмещение интерфейсных разъемов и элементов управления. Наличие датчика вскрытия, широкого набора индикаторов и поддержка фирменных опций (дополнительные корзины, приводы, направляющие, панели) делают это шасси удобной и предсказуемой платформой для корпоративных и операторских инфраструктур, где важны надежность, удобство обслуживания и стандартизованный форм-фактор.
