Шасси Supermicro CSE-813MTQ-600CB

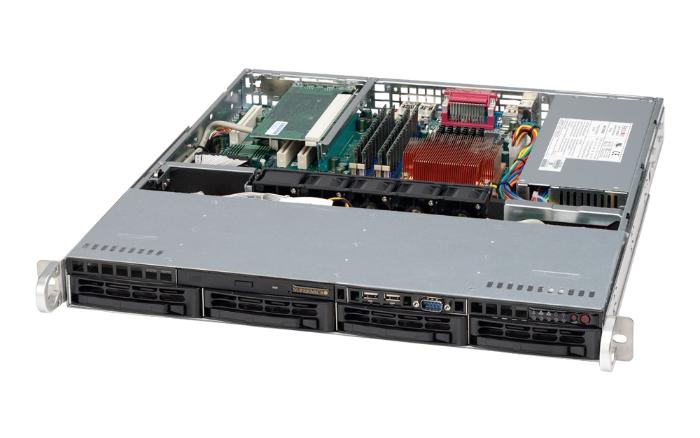

Шасси Supermicro CSE-813MTQ-600CB (SuperChassis SC813MTQ-600CB) — это 1U серверный корпус семейства SC813M, предназначенный для монтажа в стандартные 19‑дюймовые стойки и построения компактных, плотных и надежных серверных решений. Корпус поддерживает материнские платы форматов ATX 12" x 10" и Micro-ATX 9,6" x 9,6", что позволяет использовать широкий спектр однопроцессорных и двухпроцессорных платформ для задач виртуализации, хранения данных, веб‑сервисов и специализированных приложений. Конструкция ориентирована на работу в корпоративных дата‑центрах и серверных: шасси выполнено в форм-факторе 1U с глубиной порядка 503 мм, оснащено четырьмя фронтальными отсеками для 3,5" SAS/SATA дисков с возможностью горячей замены и рассчитано на использование SAS или enterprise SATA HDD. Фронтальная панель корпуса имеет корзину на четыре диска, стандартный набор органов управления и индикации, а также разъемы USB, что упрощает эксплуатацию и диагностику в стойке. В комплект входит высокоэффективный блок питания мощностью 600/680 Вт уровня 80 Plus Gold и 4‑портовая 1U TQ backplane с поддержкой до четырех 3,5" SAS/SATA накопителей и функциями мониторинга корпуса, что позволяет строить сбалансированные и отказоустойчивые конфигурации для круглосуточной работы.

Форм-фактор, дисковая подсистема и конструкция

Supermicro CSE-813MTQ-600CB относится к серии плотных 1U шасси SC813M, разработанных для использования полноразмерных ATX‑плат при сохранении небольшой глубины корпуса. Корпус поддерживает материнские платы формата ATX 12" x 10" и Micro-ATX 9,6" x 9,6", а также один полновысотный, половинной длины слот расширения при использовании райзер-карты, что позволяет устанавливать дополнительные сетевые или RAID‑адаптеры. Фронтальная корзина рассчитана на четыре 3,5" диска SAS/SATA с возможностью горячей замены; подключение накопителей осуществляется через 4‑портовую 1U TQ backplane с поддержкой до четырех 3,5" SAS/SATA HDD и функциями управления корпусом. Для хранения и обслуживания предусмотрены съемные лотки для дисков, а также возможность установки опционального slim DVD‑привода. Фронтальная панель включает кнопки питания и перезагрузки, индикаторы питания системы, активности диска, перегрева и активности сетевых интерфейсов, а также два порта USB для подключения сервисной периферии.

• Форм-фактор Rack 1U, глубина порядка 503 мм, для установки в стандартные 19‑дюймовые стойки.
• Поддержка материнских плат ATX 12" x 10" и Micro-ATX 9,6" x 9,6".
• Четыре фронтальных отсека для 3,5" SAS/SATA дисков с возможностью горячей замены.
• 4‑портовая 1U TQ backplane с поддержкой до 4 x 3,5" SAS/SATA HDD и функциями управления корпусом.
• Один полновысотный, половинной длины слот расширения (требуется райзер-карта).
• Фронтальные порты USB, кнопки Power/Reset и индикаторы питания, дисков, сети и перегрева.

Питание, охлаждение и области применения

Шасси Supermicro CSE-813MTQ-600CB оснащается высокоэффективным блоком питания мощностью 600/680 Вт с сертификацией 80 Plus Gold, относящимся к серии много-выходных серверных PSU Supermicro, что обеспечивает стабильное питание однопроцессорных и двухпроцессорных конфигураций с несколькими дисками. Такой блок питания рассчитан на круглосуточную эксплуатацию, поддерживает активный PFC и соответствует современным требованиям по энергоэффективности и надежности в дата‑центрах. Система охлаждения корпуса построена на четырех 40‑мм высокопроизводительных PWM‑вентиляторах, расположенных в центральной части шасси, и обеспечивает направленный воздушный поток от фронтальной корзины с дисками через зону процессоров и памяти к блоку питания. Дополнительно предусмотрена опция установки дополнительного вентилятора для локального охлаждения PCI‑платы, что особенно актуально при использовании высокопроизводительных адаптеров.

Благодаря сочетанию компактного 1U форм‑фактора, фронтальной корзины на четыре 3,5" SAS/SATA диска с горячей заменой, 4‑портовой backplane, высокоэффективного блока питания 600/680 Вт и развитой системы охлаждения шасси Supermicro CSE-813MTQ-600CB подходит для построения стоечных серверов среднего и верхнего уровня, систем хранения начального и среднего класса, а также специализированных решений для обработки и хранения данных. Поддержка полноразмерных ATX‑плат, одного слота расширения и использование SAS или enterprise SATA HDD позволяют адаптировать конфигурацию под конкретные задачи в корпоративных и операторских инфраструктурах, сохраняя при этом стандартизованный форм-фактор и удобство обслуживания. Такое шасси особенно востребовано в задачах виртуализации, построения систем резервного копирования, файловых серверов и других сервисов, требующих надежной подсистемы хранения и высокой плотности размещения в стойке.
