Шасси Supermicro CSE-815TQ-R563UB

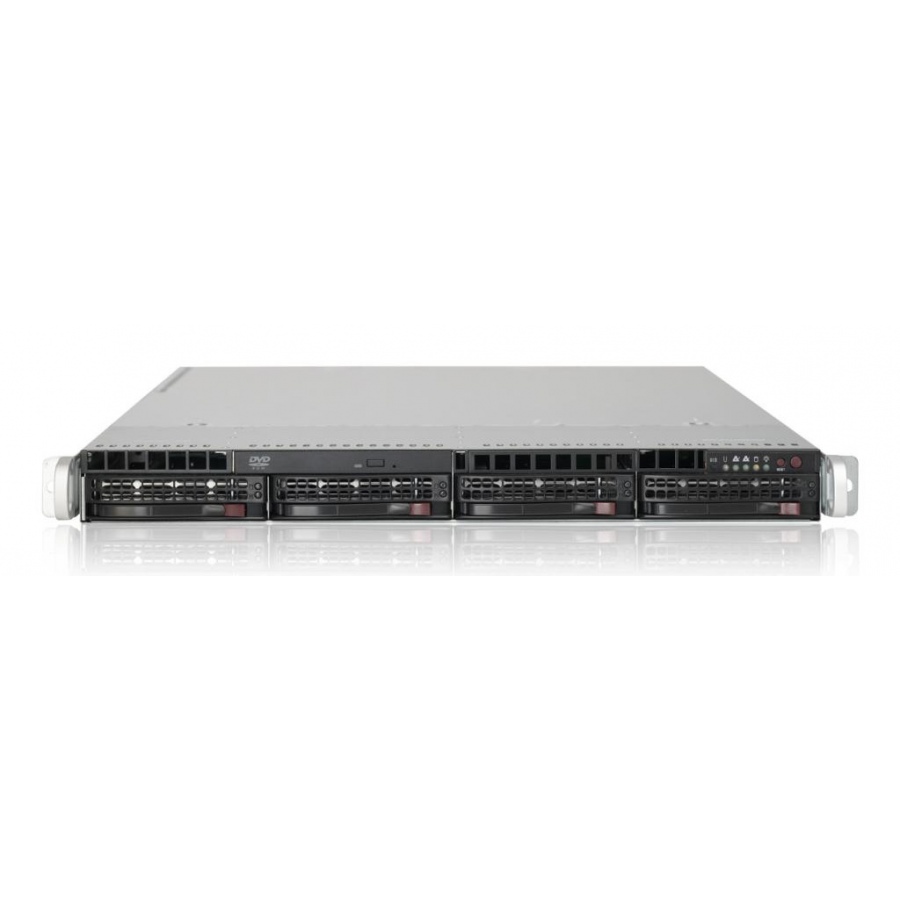

Шасси Supermicro CSE-815TQ-R563UB (SuperChassis SC815TQ-R563UB) — это 1U серверный корпус, оптимизированный для материнских плат формата Enhanced E-ATX 12" × 13", ориентированных на интерфейс UIO, а также совместимых плат ATX. Конструкция шасси позволяет использовать одно- и двухпроцессорные платформы корпоративного уровня на базе современных процессоров при сохранении компактного стоечного форм-фактора. Фронтальная панель корпуса оснащена корзиной на четыре 3,5-дюймовых SAS/SATA накопителя с горячей заменой, подключаемых к 4‑портовому 1U TQ‑бэкплейну с поддержкой SES2/SGPIO, что обеспечивает мониторинг состояния дисков и надёжную работу дисковой подсистемы. Дополнительно доступны два 5,25‑дюймовых отсека, которые могут использоваться для установки оптического привода, резервных устройств или дополнительных модулей хранения. Корпус выполнен в формате 19" Rackmount и рассчитан на установку в стандартные стойки с использованием комплектных направляющих, что упрощает интеграцию в существующую инфраструктуру ЦОД или корпоративной серверной. Продуманная компоновка и поддержка нескольких слотов расширения делают платформу подходящей для файловых серверов, систем резервного копирования, сетевых и appliance‑решений с высокой дисковой нагрузкой.

Хранение данных и расширяемость

Supermicro CSE-815TQ-R563UB обеспечивает высокую плотность хранения в пределах 1U за счёт фронтальной корзины на четыре 3,5-дюймовых накопителя SAS или SATA с горячей заменой. 4‑портовый TQ‑бэкплейн поддерживает подключение четырёх дисков с интерфейсами SAS/SATA и функции SES2/SGPIO при использовании совместимых системных плат, что позволяет контролировать состояние накопителей и оперативно реагировать на сбои. Два 5,25‑дюймовых отсека предоставляют дополнительную гибкость: в них можно устанавливать оптические приводы, лентоприводы или переходники под дополнительные диски, адаптируя конфигурацию под конкретные задачи хранения и резервного копирования. Для расширения функциональности корпус поддерживает до трёх слотов расширения через райзеры: один полноразмерный по высоте и длине PCI‑e/PCI слот, один полноразмерный слот формата UIO и один низкопрофильный слот, что позволяет устанавливать RAID/HBA‑контроллеры, высокоскоростные сетевые адаптеры и другие специализированные карты. Поддержка плат Enhanced E-ATX 12" × 13" делает шасси удобной основой для конфигураций с развитой подсистемой ввода‑вывода и большим количеством сетевых портов.

• Корзина на четыре 3,5" SAS/SATA накопителя с горячей заменой на 4‑портовом 1U TQ‑бэкплейне с поддержкой SES2/SGPIO.
• Два 5,25" отсека для оптических приводов, стримеров или модулей под дополнительные диски.
• Поддержка материнских плат формата Enhanced E-ATX 12" × 13" и плат с интерфейсом UIO.
• До трёх слотов расширения: 1× full‑height full‑length, 1× full‑height UIO, 1× low‑profile через соответствующие райзеры.
• Ориентация на файловые серверы, системы резервного копирования, сетевые и специализированные appliance‑решения.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-815TQ-R563UB оснащено высокоэффективным резервированным блоком питания общей мощностью 563 Вт уровня 80 PLUS Gold, обеспечивающим высокий КПД и стабильное питание при круглосуточной эксплуатации. Резервированная схема (1+1) позволяет сохранять работоспособность системы при отказе одного модуля питания и проводить его замену без выключения сервера, что критично для непрерывно работающих сервисов. Система охлаждения корпуса включает четыре высокопроизводительных встречновращающихся (counter‑rotating) 40‑мм PWM‑вентилятора, расположенных в центральной части шасси, формирующих мощный направленный воздушный поток от фронтальной панели через дисковую корзину и зону процессоров к блоку питания. Конструкция шасси поддерживает использование воздушного кожуха (air shroud) для оптимизации обдува горячих зон при работе с двухпроцессорными платами и пассивными радиаторами. На фронтальной панели расположены кнопки питания, сброса и UID, а также индикаторы состояния питания, активности дисков, перегрева/отказа вентилятора, сетевой активности и UID, что облегчает мониторинг и эксплуатацию в стойке. Корпус рассчитан на работу в стандартном для ЦОД диапазоне температур и влажности и поставляется с направляющими для установки в 19‑дюймовую стойку, обеспечивая удобный монтаж и обслуживание. Такое сочетание энергоэффективного резервированного питания, мощного охлаждения и развитых возможностей расширения делает Supermicro CSE-815TQ-R563UB надёжной платформой для критически важных серверов с высокой дисковой и сетевой нагрузкой.
