Шасси Supermicro CSE-815TQ-R650UB

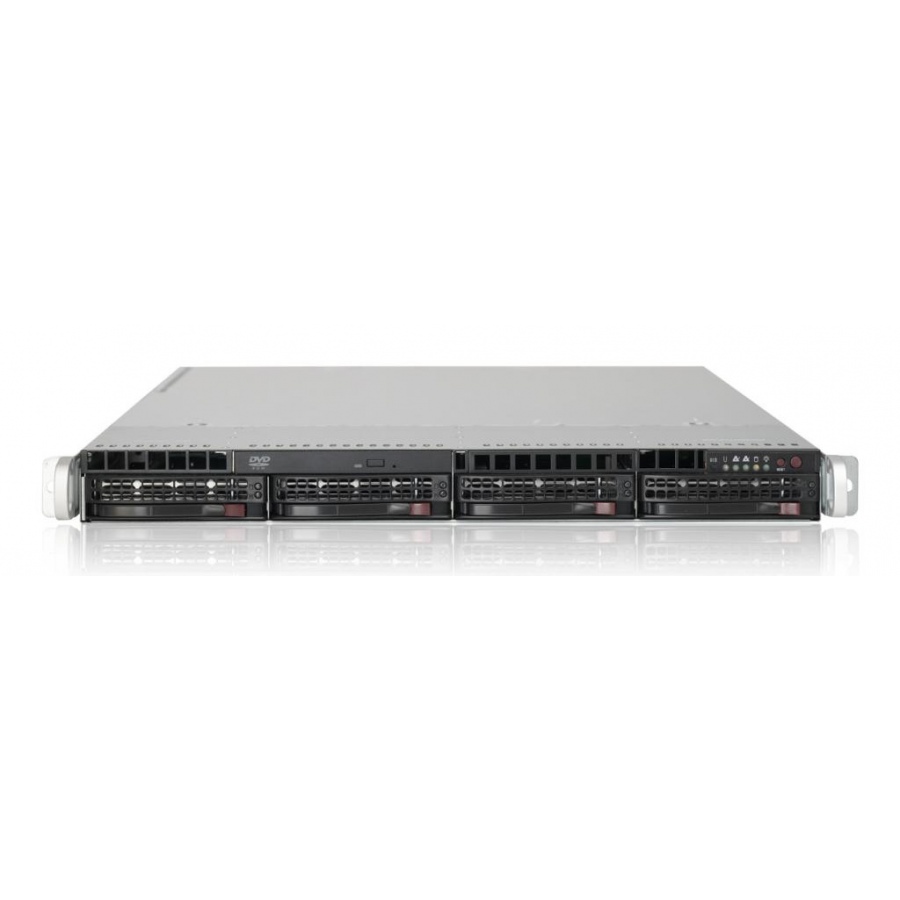

Шасси Supermicro CSE-815TQ-R650UB (SuperChassis SC815TQ-R650UB) — это 1U серверный корпус, предназначенный для построения высокопроизводительных стоечных систем на базе материнских плат формата Enhanced E-ATX и WIO с интерфейсом UIO. Корпус рассчитан на использование одно- и двухпроцессорных платформ корпоративного уровня и обеспечивает высокую плотность размещения компонентов в стандартной 19-дюймовой стойке. Фронтальная панель оснащена корзиной на четыре 3,5-дюймовых SAS/SATA накопителя с горячей заменой, подключаемых к 4‑портовому 1U TQ-бэкплейну, что позволяет формировать производительные RAID-массивы при сохранении удобного доступа к дискам. Компоновка шасси поддерживает применение фирменных WIO/УIO-плат, которые оптимизируют расположение разъёмов ввода‑вывода и обеспечивают эффективную организацию воздушных потоков. Встроенная резервированная система питания суммарной мощностью 650 Вт ориентирована на круглосуточную эксплуатацию в условиях высокой нагрузки и обеспечивает надёжное питание процессоров, памяти, дисков и плат расширения. Корпус выполнен в чёрном исполнении, комплектуется направляющими для установки в стойку и ориентирован на применение в ЦОД, корпоративных серверных и телеком‑решениях, где важны отказоустойчивость, плотность и удобство обслуживания.

Хранение данных и расширяемость

Supermicro CSE-815TQ-R650UB предназначен для задач, где требуется высокая плотность локального хранения в 1U и развитые возможности расширения ввода‑вывода. Фронтальная корзина на четыре 3,5-дюймовых SAS/SATA накопителя с горячей заменой подключается к 4‑портовому 1U TQ-бэкплейну, поддерживающему использование как SAS, так и enterprise-класса SATA дисков, что обеспечивает гибкость при выборе дисковой подсистемы. Поддержка плат Enhanced E-ATX и WIO/УIO позволяет использовать системные платы с расширенным набором слотов и разъёмов, а также оптимизированным расположением портов для работы в плотном 1U корпусе. Для наращивания функциональности шасси поддерживает до трёх слотов расширения через райзеры: два полноразмерных по высоте слота (full-height) для карт стандартной длины и один низкопрофильный (low-profile) слот, в том числе один слот формата UIO. Такая конфигурация позволяет устанавливать HBA- и RAID-контроллеры, высокоскоростные сетевые адаптеры и специализированные карты, формируя решения для хранения, маршрутизации, безопасности и виртуализации в компактном форм-факторе.

• Фронтальная корзина на четыре 3,5" SAS/SATA накопителя с горячей заменой на 4‑портовом 1U TQ-бэкплейне.
• Поддержка материнских плат формата Enhanced E-ATX и WIO/УIO для одно- и двухпроцессорных платформ.
• До трёх слотов расширения через райзеры, включая два полноразмерных по высоте и один низкопрофильный слот, с поддержкой UIO.
• Ориентация на файловые серверы, системы резервного копирования, сетевые и appliance‑решения с высокой дисковой нагрузкой.
• Совместимость с установкой в стандартные 19-дюймовые стойки с использованием фирменных направляющих.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-815TQ-R650UB оснащено резервированным блоком питания суммарной мощностью 650 Вт, выполненным по схеме 1+1, что обеспечивает высокую отказоустойчивость и позволяет производить замену одного модуля без выключения сервера. Блок питания относится к высокоэффективному классу и рассчитан на круглосуточную эксплуатацию с типичными для корпоративных нагрузок конфигурациями, включающими несколько дисков и платы расширения. Система охлаждения включает группу высокопроизводительных встречновращающихся 40‑мм вентиляторов (counter‑rotating), расположенных в центральной части шасси и формирующих мощный направленный воздушный поток от фронтальной панели через дисковую корзину и процессорную зону к блоку питания, что критично для 1U форм‑фактора. Конструкция корпуса поддерживает применение воздушного кожуха (air shroud), который направляет поток воздуха через радиаторы процессоров и модули памяти, повышая эффективность охлаждения при использовании пассивных кулеров и двухпроцессорных плат. На фронтальной панели расположены элементы управления и индикации: кнопки питания, сброса и UID, а также светодиоды состояния питания, активности дисков, перегрева/отказа вентиляторов и сетевой активности, что облегчает эксплуатацию и мониторинг в составе стойки. Такое сочетание резервированного питания, мощного охлаждения и развитых возможностей расширения делает Supermicro CSE-815TQ-R650UB надёжной основой для критически важных серверов с высокой дисковой и сетевой нагрузкой.
