Шасси Supermicro CSE-815TQ-R700UB

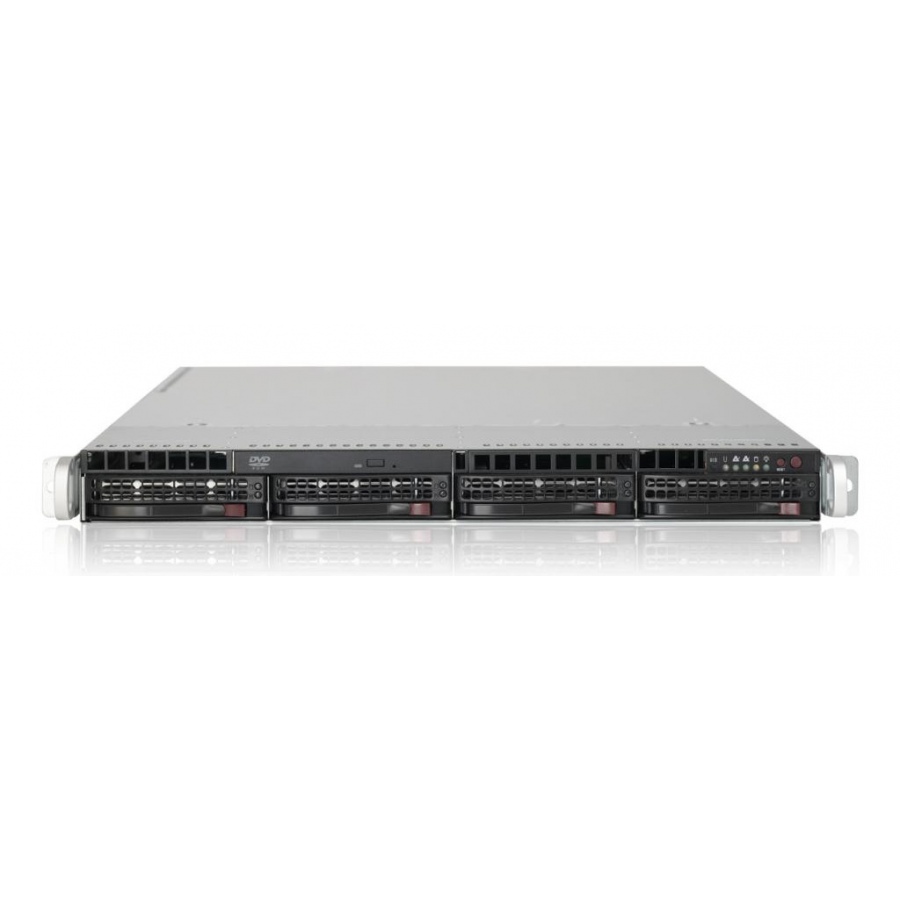

Шасси Supermicro CSE-815TQ-R700UB (SuperChassis SC815TQ-R700UB) — это 1U серверный корпус, оптимизированный под материнские платы формата Enhanced E-ATX 12" × 13" с поддержкой интерфейса UIO и рассчитанный на построение высокопроизводительных стоечных систем. Конструкция шасси ориентирована на использование одно- и двухпроцессорных платформ корпоративного класса, обеспечивая при этом высокую плотность размещения компонентов в стандартной 19-дюймовой стойке. Фронтальная панель корпуса оснащена корзиной на четыре 3,5‑дюймовых SAS/SATA накопителя с горячей заменой, подключаемых к 4‑портовому 1U TQ‑бэкплейну с поддержкой SES2/SGPIO, что позволяет строить отказоустойчивые RAID‑массивы и мониторить состояние дисков на уровне шасси. Корпус выполнен в чёрном исполнении и имеет глубину порядка 650 мм, что делает его удобным для установки в серверные стойки и телеком‑шкафы с типовой глубиной. Поддержка фирменных WIO/УIO‑плат Supermicro позволяет оптимизировать расположение разъёмов ввода‑вывода и воздушных потоков, что особенно важно для плотных 1U конфигураций. Шасси ориентировано на использование в центрах обработки данных, корпоративных серверных и высоконагруженных инфраструктурных решениях, где критичны отказоустойчивость, компактность и удобство обслуживания.

Хранение данных и расширяемость

Supermicro CSE-815TQ-R700UB обеспечивает высокую плотность локального хранения в 1U за счёт фронтальной корзины на четыре 3,5‑дюймовых SAS/SATA накопителя с горячей заменой. 4‑портовый 1U TQ‑бэкплейн рассчитан на работу с корпоративными SAS и enterprise‑классом SATA дисков и поддерживает функции SES2/SGPIO при использовании совместимых системных плат, что позволяет отслеживать состояние накопителей и оперативно реагировать на сбои. Корпус поддерживает установку материнских плат Enhanced E-ATX 12" × 13" и оптимизирован под WIO/УIO‑решения, что даёт возможность использовать платы с расширенной подсистемой ввода‑вывода и несколькими сетевыми интерфейсами. Для наращивания функциональности предусмотрено до трёх слотов расширения, реализуемых через райзеры: один полноразмерный по высоте и длине слот (full‑height, full‑length), один полноразмерный по высоте слот для универсального UIO‑адаптера и один низкопрофильный (low‑profile) слот. Такая конфигурация позволяет устанавливать HBA‑ и RAID‑контроллеры, высокоскоростные сетевые адаптеры и специализированные карты, формируя решения для хранения, маршрутизации, безопасности и виртуализации в компактном форм‑факторе.

• Фронтальная корзина на четыре 3,5" SAS/SATA накопителя с горячей заменой на 4‑портовом 1U TQ‑бэкплейне с поддержкой SES2/SGPIO.
• Поддержка материнских плат формата Enhanced E-ATX 12" × 13" и оптимизация под WIO/УIO‑платы.
• До трёх слотов расширения: 1× full‑height full‑length, 1× full‑height UIO, 1× low‑profile через соответствующие райзеры.
• Возможность использования шасси для файловых серверов, систем резервного копирования, сетевых и appliance‑решений.
• Совместимость с установкой в стандартные 19‑дюймовые стойки с применением фирменных направляющих.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-815TQ-R700UB оснащено высокоэффективным резервированным блоком питания общей мощностью 700 Вт, выполненным по схеме 1+1 и ориентированным на круглосуточную эксплуатацию в корпоративных средах. Такая конфигурация питания обеспечивает высокий уровень отказоустойчивости: при отказе одного модуля сервер продолжает работу, а замена БП может выполняться без остановки системы. Система охлаждения корпуса включает группу из четырёх высокопроизводительных встречновращающихся (counter‑rotating) 40‑мм PWM‑вентиляторов, расположенных в центральной части шасси, которые формируют мощный направленный воздушный поток от фронтальной панели через дисковую корзину и процессорную зону к блоку питания. Конструкция поддерживает использование воздушного кожуха (air shroud) для оптимизации обдува процессоров и модулей памяти, что особенно важно при использовании двухпроцессорных плат и пассивных радиаторов. На фронтальной панели расположены кнопки питания, сброса и UID, а также статусные индикаторы питания, активности дисков, перегрева/отказа вентиляторов и сетевой активности, что упрощает мониторинг и эксплуатацию в составе стойки. Корпус рассчитан на работу в типичном для ЦОД диапазоне температур и влажности и поставляется с комплектом направляющих для установки, обеспечивая удобный монтаж и обслуживание. Такое сочетание резервированного питания, мощного охлаждения и развитых возможностей расширения делает Supermicro CSE-815TQ-R700UB надёжной основой для критически важных серверов с высокой дисковой и сетевой нагрузкой.
