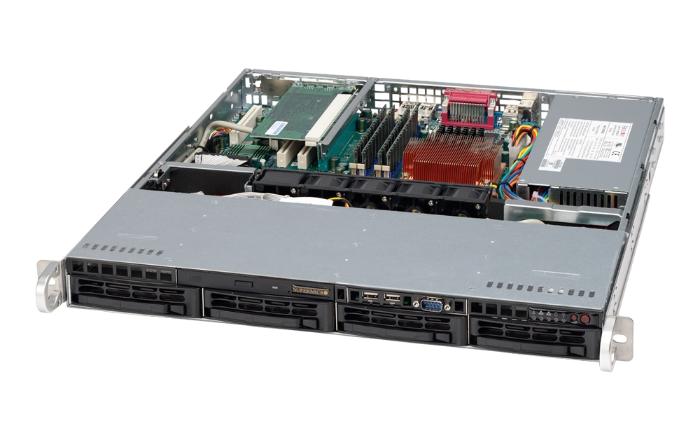

Шасси Supermicro SC813MF2TQC-350RCB

Шасси Supermicro SC813MF2TQC-350RCB (CSE-813MF2TQC-350RCB) — это современный 1U серверный корпус, оптимизированный для построения высокоплотных однопроцессорных и двухпроцессорных систем на базе фирменных материнских плат формата proprietary Micro ATX 9,6" x 9,6" (например, X12STH-F). Корпус ориентирован на использование в дата-центрах и телеком‑инфраструктуре, где важны компактность, поддержка современных интерфейсов хранения и энергоэффективное питание. В конструкции предусмотрены четыре фронтальных отсека для 3,5" дисков с возможностью горячей замены, подключаемых к гибридному бэкплейну, который поддерживает SAS3/SATA3, а также NVMe‑накопители при использовании 2,5" SSD через специальные адаптеры‑салазки. Благодаря этому шасси позволяет комбинировать классические HDD, корпоративные SAS‑диски и высокопроизводительные NVMe‑накопители в рамках одной 1U платформы. В комплект входит 1U блок питания мощностью 350 Вт уровня 80 PLUS Platinum (PWS-350-1H), обеспечивающий высокий КПД при круглосуточной работе и оптимизированный для энергоэффективных конфигураций с несколькими дисками и современными процессорами. Корпус оснащен четырьмя 40‑мм вентиляторами средней зоны, рассчитанными на высокие обороты (FAN-0154L4, до 22,5K об/мин), и комплектом быстросъёмных направляющих, что упрощает установку и обслуживание в стойке.

Конструкция, плата и питание

Supermicro SC813MF2TQC-350RCB относится к линейке 1U шасси SC813M и поддерживает установку материнских плат формата proprietary Micro ATX 9,6" x 9,6", оптимизированных под данное шасси (например, X12STH-F/X13SCH‑F), что обеспечивает плотную компоновку с учётом расположения слотов, разъёмов и воздушных каналов. Корпус предоставляет один полноразмерный слот расширения Full-height (через соответствующую riser‑карту) и один low‑profile слот, что позволяет одновременно установить, например, RAID/HBA‑контроллер и дополнительный сетевой адаптер или другое устройство ввода‑вывода, не выходя за рамки 1U форм‑фактора. В качестве источника питания используется 1U Single AC-DC 350W Platinum Level блок PWS-350-1H длиной 180 мм, поддерживающий входное напряжение 100–240 В AC, 50–60 Гц, и обеспечивающий высокую эффективность (уровень Platinum) и стандартный набор выходных линий для питания материнской платы, дисков и вентиляторов. В стандартный комплект входят также комплект направляющих (outer и inner rails) с быстросъёмным механизмом, фронтальная плата управления FPB-FP813-D с кнопками и индикаторами, а также комплект заглушек и кронштейнов для слотов расширения. Такая компоновка делает SC813MF2TQC-350RCB удобным для построения законченных SuperServer‑конфигураций с гарантированной совместимостью и оптимизированной воздушной и кабельной разводкой.

• Форм‑фактор 1U, поддержка материнских плат proprietary Micro ATX 9,6" x 9,6".
• 1 слот расширения Full-height и 1 слот low-profile через 1U riser‑карту.
• 1U блок питания PWS-350-1H мощностью 350 Вт, уровень 80 PLUS Platinum, длина 180 мм.
• Предустановленные направляющие для монтажа в стойку и фронтальная плата управления FPB-FP813-D.
• Оптимизация под платы X12STH-F / X13SCH‑F для готовых SuperServer‑конфигураций.

Дисковая подсистема и охлаждение

Дисковая подсистема SC813MF2TQC-350RCB построена на базе 1U гибридного бэкплейна BPN-SAS3-815TQ, поддерживающего четыре 3,5" отсека с возможностью горячей замены и работу с SAS3/SATA3 накопителями, а также с NVMe‑устройствами при использовании 2,5" SSD в специальных адаптерах‑лотках (3,5"‑to‑2,5" NVMe tray). Такой бэкплейн обеспечивает до 12 Гбит/с для SAS3 и до 6 Гбит/с для SATA3 и позволяет гибко конфигурировать подсистему хранения — от классических HDD массивов до комбинации HDD+NVMe для ускорения кэша или журналов. В стандартный комплект входят четыре лотка для 3,5" дисков (Gen 5.5) и возможность установки опциональных адаптеров для 2,5" NVMe/SATA SSD, а также декоративная заглушка slim‑DVD отсека и опциональный модуль USB/COM в этом отсеке. Охлаждение шасси обеспечивают четыре 40 x 40 x 28 мм вентилятора FAN-0154L4, установленные в центральной части корпуса в едином лотке (slim fan tray) и развивающие до 22,5K об/мин, что создаёт интенсивный воздушный поток от фронта к тылу через корзину дисков, радиаторы процессора и модули памяти. В конструкции предусмотрены два «пустых» фан‑модуля (dummy fan) для балансировки воздушного потока, датчик вскрытия корпуса (intrusion switch) и возможность установки mylar‑воздуховода (air shroud) под конкретную материнскую плату, что позволяет оптимизировать тепловой режим при эксплуатации в плотной стойке и работе 24×7. В совокупности гибридный бэкплейн, поддержка SAS3/SATA3/NVMe и мощная система охлаждения делают SC813MF2TQC-350RCB оптимальным выбором для компактных, но производительных систем хранения, сервисов приложений и edge‑инфраструктуры.
