Шасси Supermicro SC813MFTQC-505CB

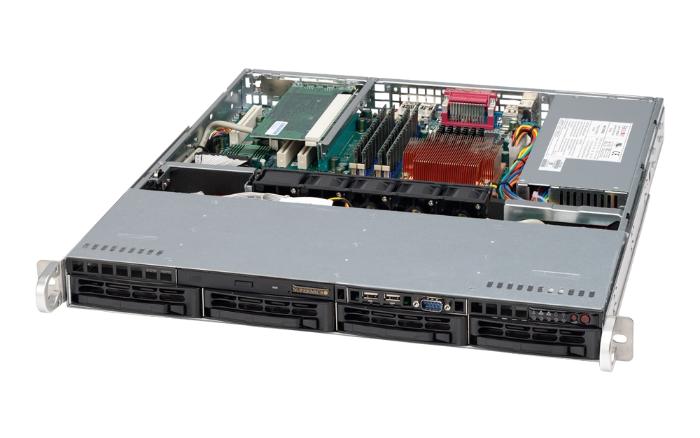

Шасси Supermicro SC813MFTQC-505CB — это 1U серверный корпус серии SuperChassis 813, предназначенный для построения высокоплотных систем на базе материнских плат формата ATX 12" x 10" и Micro ATX 9,6" x 9,6", с акцентом на производительную и отказоустойчивую подсистему хранения. Корпус рассчитан на установку одного или двух процессоров Intel или AMD (в зависимости от выбранной платы) и ориентирован на использование в дата-центрах, системах виртуализации, небольших СХД и appliance‑решениях. Во фронтальной части шасси располагается корзина на четыре диска 3,5" с возможностью горячей замены, подключаемая к 1U 4‑портовому 12Gbps SAS/SATA бэкплейну (BPN‑SAS3‑815TQ) с поддержкой SES2, что позволяет использовать как SATA‑диски, так и SAS‑накопители и выстраивать отказоустойчивые и высокопроизводительные массивы. Глубина корпуса порядка 503 мм (19,85") делает его совместимым с широким спектром 19" стоек и телеком‑шкафов, включая решения с ограниченной глубиной. В состав входит 1U блок питания мощностью 500 Вт уровня 80 PLUS Platinum (PWS‑505P‑1H/аналог), обеспечивающий высокий КПД (94 %+), поддержка PMBus и полный набор линий питания для современных серверных платформ. Корпус комплектуется четырьмя 40‑мм PWM‑вентиляторами и поддерживает установку двух дополнительных вентиляторов, что позволяет обеспечить стабильное охлаждение даже при полной конфигурации по дискам и высокой вычислительной нагрузке.

Конструкция, плата и питание

Supermicro SC813MFTQC-505CB поддерживает материнские платы размером до 12" x 10" (ATX) и 9,6" x 9,6" (Micro ATX), включая многие серверные платы Supermicro серий X10 и X11, оптимизированные для WIO‑конфигураций. Шасси предоставляет один слот расширения полной высоты и полной длины (1 full-height, full-length expansion slot), реализуемый через 1U riser‑карту, что позволяет устанавливать полноразмерный RAID/HBA‑контроллер, высокоскоростной сетевой адаптер или другие устройства ввода‑вывода без выхода за рамки 1U форм‑фактора. В качестве источника питания используется 1U 500W High-Efficiency Power Supply Platinum Level (PWS‑505P‑1H), сертифицированный по стандарту 80 PLUS Platinum с КПД 94 %+ и поддержкой PMBus 1.2 и PFC, что обеспечивает не только высокую эффективность, но и возможность мониторинга параметров питания. Габариты корпуса составляют приблизительно 43 x 437 x 503 мм (высота x ширина x глубина), а монтаж в стойку осуществляется с помощью стандартных комплектов направляющих. На фронтальной панели расположены кнопки Power и Reset, светодиодные индикаторы состояния (Power, HDD, LAN, Fan Fail/System Overheat) и при необходимости опциональный модуль USB/COM в отсеке slim‑DVD, что упрощает обслуживание и диагностику.

• Форм‑фактор 1U, поддержка плат ATX 12" x 10" и Micro ATX 9,6" x 9,6".
• 1 слот расширения full-height, full-length через 1U riser‑карту.
• 1U блок питания 500 Вт Platinum (PWS‑505P‑1H) с поддержкой PMBus, КПД 94 %+.
• Глубина около 503 мм, монтаж в стандартные 19" стойки, комплект направляющих.
• Фронтальная панель с кнопками Power/Reset, LED‑индикаторами Power/HDD/LAN/Fan Fail/System Overheat и опциональным USB/COM‑модулем.

Дисковая подсистема и охлаждение

Дисковая подсистема SC813MFTQC-505CB построена на фронтальной корзине с четырьмя отсеками под 3,5" диски SAS/SATA с возможностью горячей замены (4 x 3.5" hot-swap SAS/SATA drive bay with SES2), подключаемыми к бэкплейну BPN‑SAS3‑815TQ. Этот 1U 4‑портовый 12Gbps SAS/SATA TQ‑бэкплейн обеспечивает пропускную способность до 12 Гбит/с для SAS3 и до 6 Гбит/с для SATA3, поддерживает SES2/SGPIO для мониторинга состояния накопителей и совместим со множеством RAID/HBA‑адаптеров, что позволяет строить производительные и отказоустойчивые массивы для файловых серверов, небольших СХД и серверов приложений. Система охлаждения включает четыре 40 x 28 мм PWM‑вентилятора, установленные в центральной части корпуса, создающие направленный воздушный поток от фронта к тылу через корзину дисков, радиаторы процессора и модули памяти; предусмотрена возможность установки ещё двух 40‑мм вентиляторов для усиления охлаждения при высоких тепловыделениях. Вентиляторы поддерживают мониторинг оборотов и управление по PWM со стороны материнской платы, что позволяет настроить баланс между уровнем шума и эффективностью охлаждения. В сочетании с воздуховодом (air shroud) над процессорной зоной и датчиком вскрытия корпуса это обеспечивает стабильный тепловой режим при эксплуатации 24×7 даже в плотных стойках. Таким образом, Supermicro SC813MFTQC-505CB представляет собой оптимальное решение для компактных, но мощных серверов и хранилищ с четырёхдисковой фронтальной корзиной, мощным Platinum‑питанием и продуманной системой охлаждения.
