Сервер Supermicro 6027R-N3RF

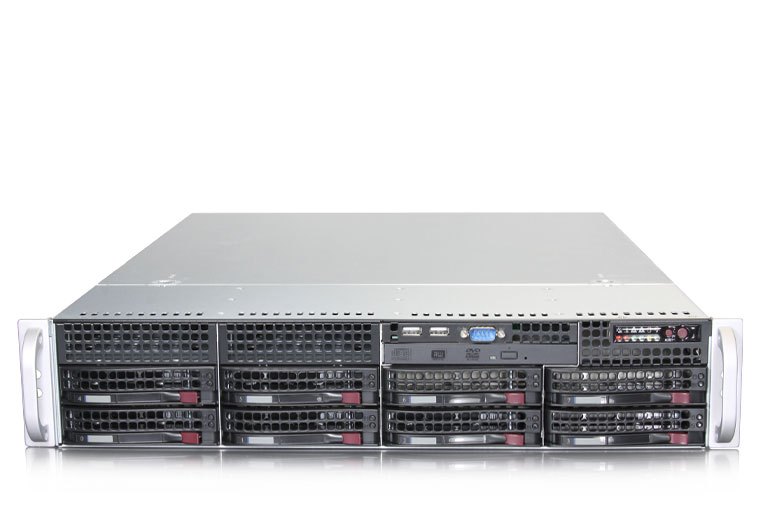

Сервер Supermicro 6027R-N3RF (SuperServer SYS-6027R-N3RF) — это двухпроцессорная серверная платформа формата 2U, построенная на базе материнской платы X9DRW-3F и шасси SC825TQ-R740WB. Конструкция сервера рассчитана на установку двух процессоров Intel Xeon E5-2600, Intel Xeon E5-2600 v2 в разъемах Socket R (LGA2011) с поддержкой шины QPI до 8 GT/s, что обеспечивает высокую производительность для многопоточных приложений, виртуализации и корпоративных сервисов. Плата X9DRW-3F основана на чипсете Intel C606/602 и оснащена шестнадцатью слотами DDR3 DIMM с поддержкой до 512 ГБ DDR3 ECC Registered или LRDIMM, что позволяет масштабировать объем ОЗУ под задачи баз данных, виртуализации и приложений, критичных к памяти. Шасси SC825TQ-R740WB форм-фактора 2U имеет глубину порядка 648 мм и рассчитано на установку восьми фронтальных дисков 3,5" SAS/SATA, что дает возможность построения емкой и отказоустойчивой подсистемы хранения. Сервер ориентирован на использование в корпоративных дата-центрах, где важны надежность, расширяемость и удобство обслуживания. В его состав входят два резервируемых блока питания 740 Вт, система мониторинга состояния компонентов, а также средства аппаратного контроля, обеспечивающие стабильную работу при круглосуточной эксплуатации.

Процессорная платформа и память

В основе Supermicro 6027R-N3RF лежит серверная плата X9DRW-3F, поддерживающая два процессора Intel Xeon E5-2600, Intel Xeon E5-2600 v2 с TDP до 135 Вт, что позволяет выбирать конфигурации от энергоэффективных до высокопроизводительных для ресурсоемких задач. Поддержка шины QPI до 8 GT/s обеспечивает эффективный обмен данными между процессорами и устойчивую производительность в многопроцессорных конфигурациях. Подсистема памяти реализована на 16 слотах 240-pin DDR3 DIMM и поддерживает DDR3 ECC Registered RDIMM, LRDIMM и DDR3 ECC Unbuffered, с максимальной емкостью до 512 ГБ при использовании RDIMM/LRDIMM. Поддерживаются частоты памяти до 1600/1333/1066/800 МГц (в зависимости от типа модулей и конфигурации), что позволяет подбирать баланс между производительностью и стоимостью решения. Архитектура памяти организована в четырехканальном режиме на каждый процессор, что обеспечивает высокую пропускную способность и сниженные задержки при работе с большими объемами данных. Плата X9DRW-3F также предоставляет несколько слотов расширения PCI Express 3.0 (в том числе x8 low-profile), позволяя устанавливать дополнительные сетевые адаптеры, контроллеры хранения или специализированные платы, дополняющие базовую функциональность сервера.

• Два разъема Socket R (LGA2011) с поддержкой процессоров Intel Xeon E5-2600, Intel Xeon E5-2600 v2 с TDP до 135 Вт.
• Чипсет Intel C606/602, обеспечивающий работу подсистем памяти, хранения и ввода-вывода серверного класса.
• 16 слотов 240-pin DDR3 DIMM с поддержкой DDR3 ECC RDIMM, LRDIMM и DDR3 ECC Unbuffered, общей емкостью до 512 ГБ.
• Поддержка частот памяти до DDR3-1600/1333/1066/800 МГц с многоканальной архитектурой для высокой пропускной способности.
• Слоты PCI Express 3.0 для установки дополнительных адаптеров и контроллеров в составе 2U платформы.

Подсистема хранения, сети и управление

Подсистема хранения данных в Supermicro 6027R-N3RF основана на восьми фронтальных отсеках под 3,5" диски SAS/SATA с подключением к интегрированному в чипсет Intel C606/602 контроллеру SAS, который предоставляет восемь портов SAS с поддержкой уровней RAID 0, 1, 10 и опциональной возможностью RAID 5 при установке дополнительного ключа. Дополнительно доступны шесть портов SATA (два SATA 3.0 и четыре SATA 2.0) для подключения внутренних накопителей и оптических устройств, что расширяет варианты конфигурации подсистемы хранения. За сетевое подключение отвечают два гигабитных Ethernet-порта, реализованных на базе контроллеров Intel, обеспечивающих поддержку стандартных корпоративных функций, включая VLAN и агрегацию каналов. Выделенный порт IPMI LAN обеспечивает доступ к контроллеру управления с поддержкой IPMI 2.0, что дает возможность удаленного мониторинга, перезагрузки, работы с консолью и управления питанием независимо от состояния операционной системы. Система охлаждения включает три 8-сантиметровых вентилятора с мониторингом и управлением оборотами, поддерживая оптимальный температурный режим компонентов в 2U корпусе. Два резервируемых блока питания 740 Вт с автоматическим выбором входного напряжения обеспечивают высокий уровень надежности и возможность продолжения работы при отказе одного модуля питания, что делает Supermicro 6027R-N3RF подходящим выбором для критически важных прикладных систем и инфраструктурных ролей.
