Сервер Supermicro 6027R-WRF

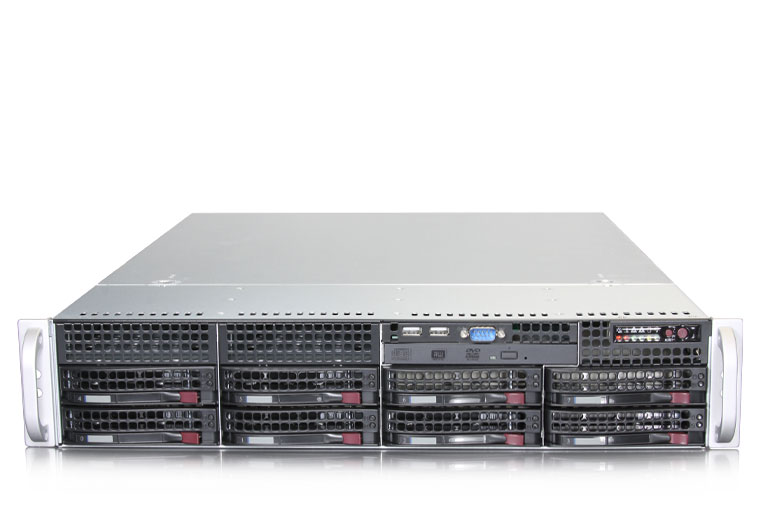

Сервер Supermicro 6027R-WRF (SuperServer SYS-6027R-WRF) — это высокопроизводительная двухпроцессорная платформа формата 2U, построенная на базе материнской платы X9DRW-iF и шасси SC825TQ-R740WB. Сервер рассчитан на установку двух процессоров Intel Xeon E5-2600, Intel Xeon E5-2600 v2 в разъемах Socket R (LGA2011) с поддержкой шины QPI до 8 GT/s, что обеспечивает высокую вычислительную плотность и производительность для виртуализации, корпоративных приложений и инфраструктурных сервисов. Конструкция 2U корпуса с глубиной около 648 мм и корзиной на восемь фронтальных дисков 3,5" SAS/SATA позволяет сочетать значительную емкость хранения с удобством обслуживания в стандартных стойках дата-центров. Материнская плата X9DRW-iF на базе чипсета Intel C602 поддерживает до 512 ГБ DDR3 ECC Registered или до 192 ГБ DDR3 ECC Unbuffered памяти в 16 DIMM-слотах, что дает широкие возможности масштабирования под задачи, критичные к объему ОЗУ. Встроенный графический контроллер и контроллер управления IPMI 2.0 с выделенным LAN-портом обеспечивают удобный доступ к системе для администрирования и мониторинга без необходимости использовать дополнительные платы расширения. Два гигабитных Ethernet-порта, несколько слотов PCI Express 3.0 и резервируемые блоки питания 740 Вт делают платформу гибкой с точки зрения интеграции и надежной при круглосуточной эксплуатации в составе корпоративной инфраструктуры.

Процессорная архитектура и подсистема памяти

Supermicro 6027R-WRF использует серверную плату X9DRW-iF с двумя разъемами Socket R (LGA2011), поддерживающими семейства процессоров Intel Xeon E5-2600, Intel Xeon E5-2600 v2 с TDP до 135 Вт и количеством ядер до 12 на сокет, что позволяет формировать конфигурации от универсальных до высокопроизводительных для ресурсоемких задач. Шина QPI с пропускной способностью до 8 GT/s обеспечивает эффективный обмен данными между процессорами и стабильную работу многопроцессорных приложений и виртуализационных платформ. Подсистема памяти реализована на 16 слотах 240-pin DDR3 DIMM и поддерживает DDR3 ECC Registered RDIMM, DDR3 ECC LRDIMM и DDR3 ECC Unbuffered UDIMM, обеспечивая суммарный объем до 512 ГБ при использовании RDIMM/LRDIMM или до 192 ГБ при использовании UDIMM. Поддерживаются типичные для данного поколения частоты DDR3 до 1600 МГц (снижение до 1333/1066 МГц зависит от типа и заполнения модулей), при этом многоканальная архитектура контроллера памяти на каждый процессор обеспечивает высокую пропускную способность и сниженные задержки при работе с большими наборами данных. Плата X9DRW-iF также предоставляет четыре слота расширения PCI Express 3.0 x8 (два полноразмерных и два low-profile), что позволяет устанавливать дополнительные сетевые адаптеры, HBA/RAID-контроллеры и специализированные карты для адаптации платформы под конкретные сценарии эксплуатации.

• Два разъема Socket R (LGA2011) с поддержкой процессоров Intel Xeon E5-2600, Intel Xeon E5-2600 v2 с TDP до 135 Вт.
• Чипсет Intel C602, ориентированный на двухпроцессорные серверные платформы с поддержкой PCIe 3.0 и развитой подсистемой ввода-вывода.
• 16 слотов 240-pin DDR3 DIMM, поддержка до 512 ГБ DDR3 ECC Registered/LRDIMM или до 192 ГБ DDR3 ECC Unbuffered UDIMM.
• Многоканальная архитектура памяти с поддержкой частот до DDR3-1600 для повышения пропускной способности.
• Четыре слота PCI Express 3.0 x8 (Full-height и low-profile) для установки адаптеров и контроллеров.

Подсистема хранения, сетевые возможности и управление

Подсистема хранения Supermicro 6027R-WRF построена на базе восьми фронтальных отсеков для 3,5" дисков SAS/SATA, подключаемых через бэкплейн к контроллеру, реализованному средствами чипсета Intel C602 и/или дополнительными адаптерами, что позволяет использовать как типовые SATA-диски, так и высоконадежные SAS-накопители. Конфигурация поддерживает различные варианты построения дисковых массивов с использованием аппаратных RAID-контроллеров, устанавливаемых в слоты PCIe, что дает возможность подобрать оптимальный баланс между производительностью, отказоустойчивостью и емкостью для файловых серверов, баз данных и прикладных систем. Для сетевого взаимодействия сервер оснащен двумя гигабитными Ethernet-портами, реализованными на базе контроллеров Intel, с поддержкой стандартных функций корпоративных сетей, включая VLAN и агрегацию каналов. Отдельный RJ-45 порт IPMI LAN предоставляет доступ к контроллеру управления с поддержкой IPMI 2.0 и KVM-over-LAN, позволяя выполнять удаленное включение, выключение, перезагрузку, мониторинг датчиков и работу с консолью независимо от состояния операционной системы. Шасси SC825TQ-R740WB форм-фактора 2U оснащено тремя высокопроизводительными вентиляторами в центральной части корпуса и продуманной системой воздушных каналов, обеспечивающих эффективное охлаждение процессоров, модулей памяти и дисков. Два резервируемых блока питания 740 Вт с автоматическим выбором входного напряжения и функциями мониторинга повышают надежность и позволяют продолжать работу при отказе одного модуля, что делает Supermicro 6027R-WRF подходящим выбором для критически важных сервисов и круглосуточной эксплуатации.
