Сервер Supermicro CSE-829U + X10DRU-I+

Сервер на базе шасси Supermicro CSE-829U и материнской платы Supermicro X10DRU-i+ — это высокопроизводительная 2U платформа с поддержкой двух процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 и до 12 дисков формата 3,5", ориентированная на задачи виртуализации, корпоративных приложений и высокоемких систем хранения. Корпус CSE-829U представляет собой 2U шасси с корзиной на 12 дисков 3,5" SAS/SATA, размещённых во фронтальной части, и задней компоновкой, оптимизированной под платы формата Ultra/WIO, к которым относится X10DRU-i+. Такая конструкция обеспечивает высокую плотность дисковой подсистемы при сохранении стандартной глубины и совместимости с 19" стойками. Материнская плата X10DRU-i+ построена на чипсете Intel C612 и поддерживает два разъема Socket R3 (LGA2011), что позволяет использовать широкий набор процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 с шиной QPI до 9,6 GT/s. Подсистема памяти включает 24 слота DDR4 DIMM с поддержкой до 3 ТБ DDR4 ECC 3DS LRDIMM и частотами до 2400 МГц, что делает решение подходящим для ресурсоемких нагрузок, требовательных к объему и пропускной способности ОЗУ. Наличие 10 портов SATA3 6 Гбит/с с поддержкой RAID 0, 1, 5, 10, интегрированного IPMI 2.0 с выделенным LAN, а также развитых возможностей по установке плат расширения через Ultra/WIO riser-карты позволяет гибко адаптировать сервер под конкретные сценарии эксплуатации.

Процессорная платформа и подсистема памяти

Материнская плата Supermicro X10DRU-i+ в составе сервера CSE-829U + X10DRU-i+ использует два разъема Socket R3 (LGA2011) и поддерживает семейства Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3 с шиной QPI до 9,6 GT/s, что обеспечивает высокую вычислительную плотность и масштабируемость по ядрам для задач виртуализации, баз данных и аналитики. Плата построена на чипсете Intel C612, ориентированном на двухпроцессорные платформы, и предоставляет 24 слота DDR4 DIMM с поддержкой модулей DDR4 ECC RDIMM, LRDIMM, 3DS LRDIMM с частотами до 2400 МГц и суммарным объемом до 3 ТБ, что позволяет конфигурировать систему как под стандартные корпоративные нагрузки, так и под интенсивные in-memory‑сценарии. Архитектура Ultra/WIO предусматривает использование специализированных riser-карт: для WIO‑конфигурации доступны линии PCI Express 3.0 x32 и x8, а для Ultra‑варианта — до PCI-E 3.0 x40, что позволяет устанавливать высокоскоростные сетевые адаптеры, RAID-контроллеры и другие карты расширения без потери плотности размещения. Интегрированный IPMI 2.0 с поддержкой KVM-over-LAN и выделенный LAN‑порт для управления обеспечивают удаленный доступ к серверу на уровне базы, облегчая мониторинг, диагностику и обслуживание.

• Два разъема Socket R3 (LGA2011) с поддержкой процессоров Intel Xeon E5-2600 v4, Intel Xeon E5-2600 v3, шина QPI до 9,6 GT/s.
• Чипсет Intel C612 с поддержкой серверных функций, PCI Express 3.0 и встроенными контроллерами SATA3.
• 24 слота DDR4 DIMM, поддержка до 3 ТБ DDR4 ECC RDIMM, LRDIMM, 3DS LRDIMM с частотами до 2400 МГц.
• Поддержка конфигураций Ultra и WIO через соответствующие riser-карты для гибкого размещения плат расширения.
• Интегрированный IPMI 2.0 с KVM-over-LAN и выделенным LAN‑портом для удаленного управления.

Подсистема хранения, шасси и управление

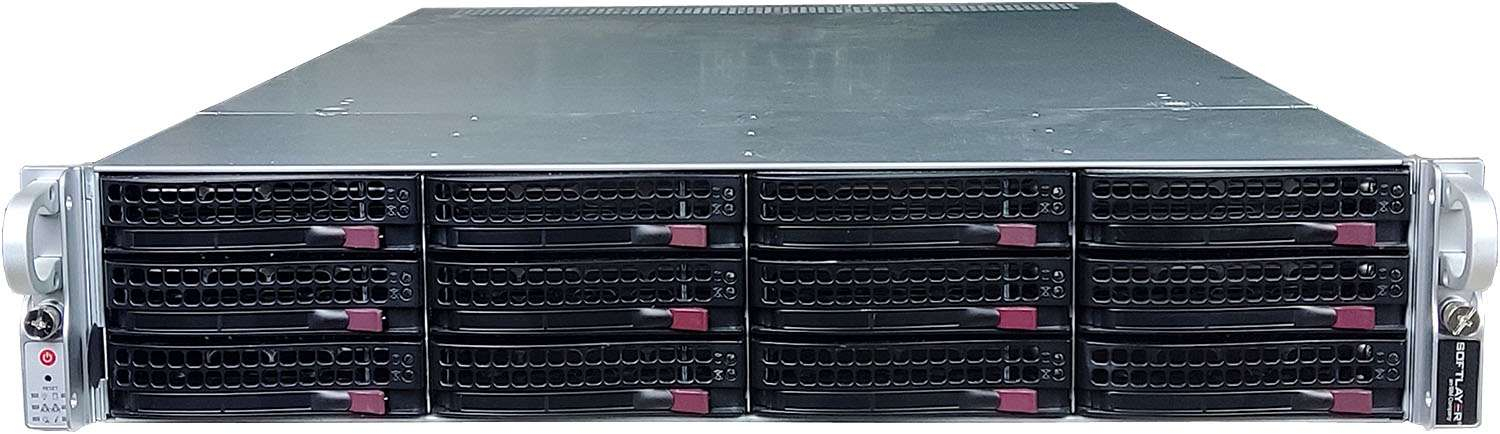

Шасси Supermicro CSE-829U в конфигурации с платой X10DRU-i+ представляет собой 2U корпус с корзиной на 12 дисков 3,5" SAS/SATA в передней панели, подключаемых к 2U бэкплейну с поддержкой SAS/SATA и функциями управления корпусом, что позволяет построить емкую и гибко масштабируемую систему хранения в одном сервере. Бэкплейн рассчитан на работу с внешними RAID/HBA-контроллерами PCIe, подключаемыми через Mini-SAS/SAS HD, а также может использовать возможности встроенного SATA3‑контроллера платы X10DRU-i+ с десятью портами 6 Гбит/с и поддержкой уровней RAID 0, 1, 5, 10, что дает различные варианты построения массивов по производительности и отказоустойчивости. Шасси серии SC829 оснащено несколькими высокопроизводительными вентиляторами и редундантными блоками питания (как правило, 920–1000 Вт с высокой эффективностью), обеспечивая стабильное охлаждение и надежное питание всех компонентов при круглосуточной эксплуатации. На задней панели доступны порты USB, VGA и сетевые разъемы, реализуемые платой X10DRU-i+, которая дополнительно интегрирует контроллеры сети (в том числе 10GbE в Ultra‑конфигурациях) и интерфейсы управления. Совокупность 12 отсеков 3,5", двух процессорных сокетов, 24 слотов памяти и развитых возможностей расширения делает связку CSE-829U + X10DRU-i+ подходящей основой для серверов виртуализации, файловых и объектных хранилищ, а также высоконагруженных корпоративных приложений.
