Сервер Supermicro CSE-829U X11DPU

Сервер Supermicro CSE-829U X11DPU — это современная 2U платформа с корзиной на 12 дисков 3,5" и материнской платой X11DPU на чипсете Intel C621, рассчитанная на построение высокопроизводительных систем виртуализации, баз данных и файловых хранилищ на базе двух процессоров Intel Xeon Scalable первого и второго поколения. Связка шасси CSE-829U с 12 фронтальными отсеками под 3,5" SAS/SATA (и опциональной поддержкой части слотов как NVMe, в зависимости от установленного бэкплейна) и платы X11DPU с 24 слотами DDR4 ECC делает конфигурацию особенно привлекательной для задач, требующих одновременно большого объема локального хранения и высокой плотности вычислительных ресурсов. Плата X11DPU поддерживает два процессора 2nd Gen Intel Xeon Scalable с TDP до 205 Вт и до 28 ядер на сокет, а также до 6 ТБ DDR4-2933 ECC RDIMM/LRDIMM или модулей Intel Optane DC Persistent Memory, что позволяет оптимизировать систему под широкий спектр корпоративных нагрузок. Наличие до трёх слотов PCI-E 3.0 (x32, x8, x40 через Ultra/WIO riser) и четырех внутренних NVMe x4 портов обеспечивает гибкость при выборе RAID/HBA‑контроллеров, высокоскоростных NVMe‑накопителей и сетевых адаптеров. Для сетевого подключения используется Ultra‑riser с 10GbE‑адаптером (например, AOC‑2UR68‑I2XT) или аналогичным решением, а за удаленное управление отвечает IPMI 2.0 с KVM-over-LAN на базе BMC ASPEED AST2500.

Процессорная платформа и подсистема памяти

Материнская плата Supermicro X11DPU, лежащая в основе сервера CSE-829U X11DPU, поддерживает два процессора 2nd Gen Intel Xeon Scalable и Intel Xeon Scalable (до 28 ядер, до 38,5 МБ кэша L3 на сокет) в разъемах Socket P (LGA3647) с двумя шинами UPI до 10,4 GT/s, что обеспечивает высокий уровень производительности для многопоточных приложений и консолидированных виртуализационных сред. Плата построена на чипсете Intel C621 и оснащена 24 слотами DDR4 DIMM, поддерживающими до 6 ТБ 3DS ECC RDIMM или LRDIMM с частотами до DDR4-2933, а также до 6 ТБ Intel Optane DC Persistent Memory в memory‑режиме для конфигураций на базе Cascade Lake, что позволяет использовать сервер как платформу для in-memory‑СУБД и аналитики. Для расширения предусмотрены один слот PCI-E 3.0 x32 (Right riser), один PCI-E 3.0 x8 (Right riser) и один PCI-E 3.0 x40 (Ultra riser), а также четыре внутренних PCI-E 3.0 NVMe x4 порта для подключения U.2/NVMe‑накопителей, что дает широкие возможности по масштабированию как по скорости хранения, так и по внешним интерфейсам. Контроллер Intel C621 предоставляет до 14 портов SATA3 6 Гбит/с с поддержкой RAID 0, 1, 5, 10, а встроенный IPMI 2.0 с выделенным LAN‑портом обеспечивает полный удаленный доступ к системе, включая мониторинг, управление питанием и виртуальные носители.

• Два разъема Socket P (LGA3647) с поддержкой 2nd Gen Intel Xeon Scalable и Intel Xeon Scalable, TDP до 205 Вт, до 28 ядер на процессор.
• Чипсет Intel C621, до 14 портов SATA3 6 Гбит/с с RAID 0, 1, 5, 10 и поддержкой серверных функций управления.
• 24 слота DDR4 DIMM, поддержка до 6 ТБ 3DS ECC RDIMM/LRDIMM DDR4-2933 и до 6 ТБ Intel Optane DC Persistent Memory (Cascade Lake).
• 1 слот PCI-E 3.0 x32, 1 слот PCI-E 3.0 x8 и 1 слот PCI-E 3.0 x40 (Ultra riser) плюс 4 внутренних PCI-E 3.0 NVMe x4 порта.
• IPMI 2.0 с BMC ASPEED AST2500, выделенный LAN‑порт, поддержка KVM-over-LAN и виртуальных носителей.

Подсистема хранения, шасси и управление

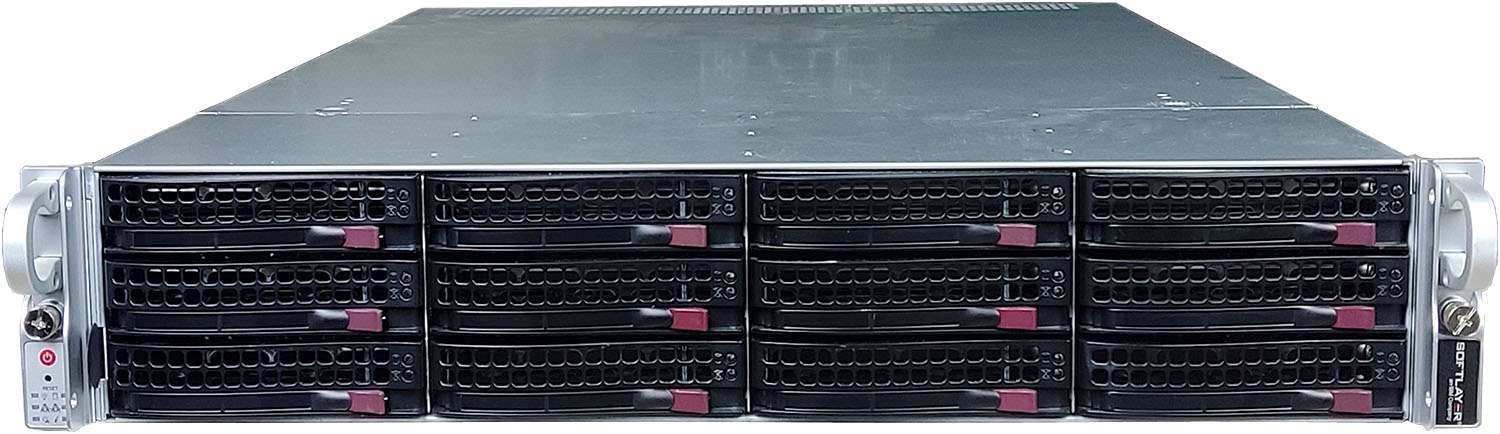

Шасси Supermicro CSE-829U в конфигурации CSE-829U X11DPU представляет собой 2U корпус с 12 фронтальными отсеками под 3,5" диски LFF, рассчитанный на работу с SAS/SATA‑бэкплейном и, в отдельных исполнениях, с поддержкой части слотов как NVMe, что позволяет комбинировать высокоемкие SATA/SAS‑массивы и высокоскоростные NVMe‑группы внутри одного сервера. Дисковая корзина подключается к системе через внешние RAID/HBA‑контроллеры (часто используются контроллеры уровня LSI/Broadcom MegaRAID 9361‑8i или HBA на базе SAS3), устанавливаемые в слоты PCI-E и выводящие линии на mini‑SAS HD к бэкплейну, что дает возможность реализовать RAID‑массивы 0, 1, 5, 6, 10, 50, 60 в зависимости от модели контроллера. Внутри корпуса установлены два резервируемых блока питания мощностью 1000 Вт и несколько мощных вентиляторов с PWM‑управлением, обеспечивающих эффективное охлаждение процессоров, памяти и дисков при высокой плотности компоновки. На задней панели доступны порты USB, VGA, последовательный порт и сетевые разъемы, реализуемые через Ultra‑riser X11DPU (обычно 10GbE‑адаптер с двумя или четырьмя 10GBase‑T портами) и выделенный IPMI‑порт для управления. В совокупности сервер Supermicro CSE-829U X11DPU обеспечивает сочетание высокой вычислительной мощности, емкости локального хранения и развитых средств удаленного администрирования, что делает его подходящим выбором для виртуализации, облачных платформ, систем резервного копирования и корпоративных СХД.
