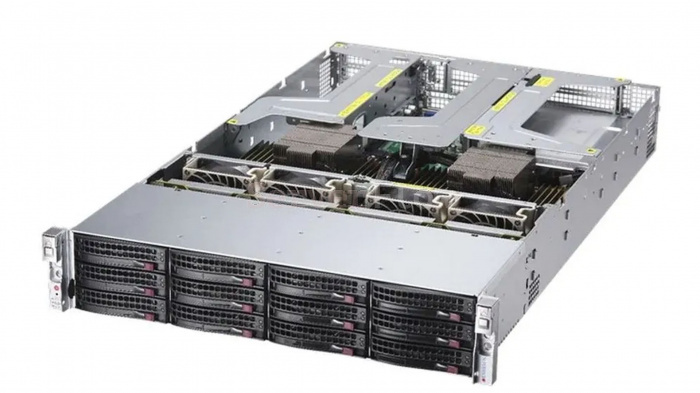

Сервер Supermicro SYS-6029-E1CR24L

Сервер Supermicro SYS-6029-E1CR24L (Supermicro SuperStorage 6029P-E1CR24L) — это высокоплотная двухпроцессорная платформа формата 2U, ориентированная на задачи корпоративного хранения данных, баз данных и масштабируемых файловых сервисов. Система построена на базе двух разъемов Socket P (LGA3647) с поддержкой процессоров 2nd Gen Intel Xeon Scalable (Cascade Lake, Skylake) и рассчитана на круглосуточную эксплуатацию в составе корпоративных СХД и серверов баз данных. Корпус 2U с глубиной порядка 863 мм вмещает 24 фронтальных отсека под 3,5" диски SAS3/SATA3 и два дополнительных 2,5" отсека на задней панели, что позволяет объединить в одной системе большое количество накопителей и реализовать высокоемкие и производительные дисковые массивы. В основе платформы лежит материнская плата на чипсете Intel C621 с 24 слотами DDR4 DIMM, поддерживающими до 6 ТБ 3DS ECC DDR4-2933 RDIMM/LRDIMM и модули Intel Optane DC Persistent Memory, что делает систему подходящей для in-memory‑СУБД и аналитических решений с интенсивной работой с данными. Встроенный контроллер Broadcom 3008 SAS3 (IT mode) и экспандерный бэкплейн обеспечивают подключение дисков по интерфейсу 12 Гбит/с и гибкую организацию массивов на базе SAS и SATA-накопителей. Продуманная система охлаждения с пятью 8‑сантиметровыми вентиляторами и два резервируемых блока питания 1600 Вт уровня Titanium обеспечивают стабильную работу и высокую энергоэффективность даже при максимальной конфигурации по дискам и процессорам.

Процессорная платформа и подсистема памяти

Supermicro SYS-6029-E1CR24L использует двухсокетную архитектуру с разъемами Socket P (LGA3647) и поддерживает семейство 2nd Gen Intel Xeon Scalable, что позволяет подбирать конфигурации от энергоэффективных до высокопроизводительных вариантов с числом ядер до 28 на сокет и тремя шинами UPI до 10,4 GT/s. Чипсет Intel C621 обеспечивает работу подсистем памяти и ввода-вывода серверного класса, включая поддержку высоких частот DDR4 и интеграцию с контроллерами хранения и сетевыми адаптерами. Подсистема оперативной памяти реализована на 24 слотах DDR4 DIMM и поддерживает до 6 ТБ 3DS ECC DDR4-2933 RDIMM/LRDIMM, а также модули Intel Optane DC Persistent Memory (DCPMM) для сценариев, требующих большой емкости и устойчивого хранения данных в памяти. Поддерживаются частоты DDR4-2933/2666/2400/2133 с коррекцией ошибок ECC, что позволяет оптимизировать баланс между производительностью, емкостью и надежностью в зависимости от задач и выбранных модулей. Для расширения функциональности сервер предлагает два слота PCI Express 3.0 x16, один слот PCI Express 3.0 x8 и один слот формата SIOM, позволяющий реализовать гибкие сетевые конфигурации с помощью различных сетевых карт, включая адаптеры 10/25/40 Гбит/с.

• Два разъема Socket P (LGA3647) с поддержкой 2nd Gen Intel Xeon Scalable (Cascade Lake/Skylake) до 28 ядер на процессор.
• Чипсет Intel C621 серверного класса с поддержкой трех шин UPI до 10,4 GT/s.
• 24 слота DDR4 DIMM с поддержкой до 6 ТБ 3DS ECC DDR4-2933 RDIMM/LRDIMM и модулей Intel Optane DC Persistent Memory.
• Поддержка DDR4-2933/2666/2400/2133 ECC RDIMM/LRDIMM для гибкой конфигурации по объему и частоте памяти.
• 2 слота PCI-E 3.0 x16, 1 слот PCI-E 3.0 x8 и 1 слот SIOM для установки сетевых карт и дополнительных адаптеров.

Подсистема хранения, сети и управление

Подсистема хранения Supermicro SYS-6029-E1CR24L построена на 24 фронтальных отсеках под 3,5" диски SAS3/SATA3 и двух дополнительных 2,5" отсеках на задней панели, подключаемых к экспандерному бэкплейну BPN-SAS3-826SEL1-N4 и контроллеру Broadcom 3008 SAS3 в режиме IT. Такое решение обеспечивает до 24 дисков с интерфейсом 12 Гбит/с и позволяет строить высокоемкие и высокопроизводительные массивы, ориентированные на корпоративные СХД, базы данных и резервное копирование. Дополнительно SATA3 6 Гбит/с, реализованный силами чипсета Intel C621, поддерживает уровни RAID 0, 1, 5, 10, что дает гибкость при организации систем хранения и разделении ролей между SAS и SATA-накопителями. Для сетевого взаимодействия система использует внешний сетевой адаптер, устанавливаемый в слот SIOM или PCI-E, что позволяет выбрать конфигурацию сетевых портов под конкретные требования по пропускной способности и резервированию. За удаленное управление отвечает IPMI 2.0 с поддержкой KVM-over-LAN и Media-over-LAN на базе BMC ASPEED AST2500, предоставляющий функции мониторинга, управления питанием, доступа к консоли и работе с виртуальными носителями. На задней панели расположены порты USB 3.0, VGA и последовательный интерфейс, а также два 2,5" отсека для дополнительных накопителей. Система охлаждения включает пять 8‑сантиметровых высокопроизводительных вентиляторов с PWM‑управлением, обеспечивающих оптимальный тепловой режим компонентов при плотной компоновке. Два резервируемых блока питания 1600 Вт уровня Titanium с поддержкой PMBus обеспечивают высокий КПД и устойчивую работу сервера при различных профилях нагрузки, что делает Supermicro SYS-6029-E1CR24L надежной основой для корпоративных СХД, серверов баз данных и масштабируемых систем хранения.
