Шасси Supermicro CSE-825TQ-740

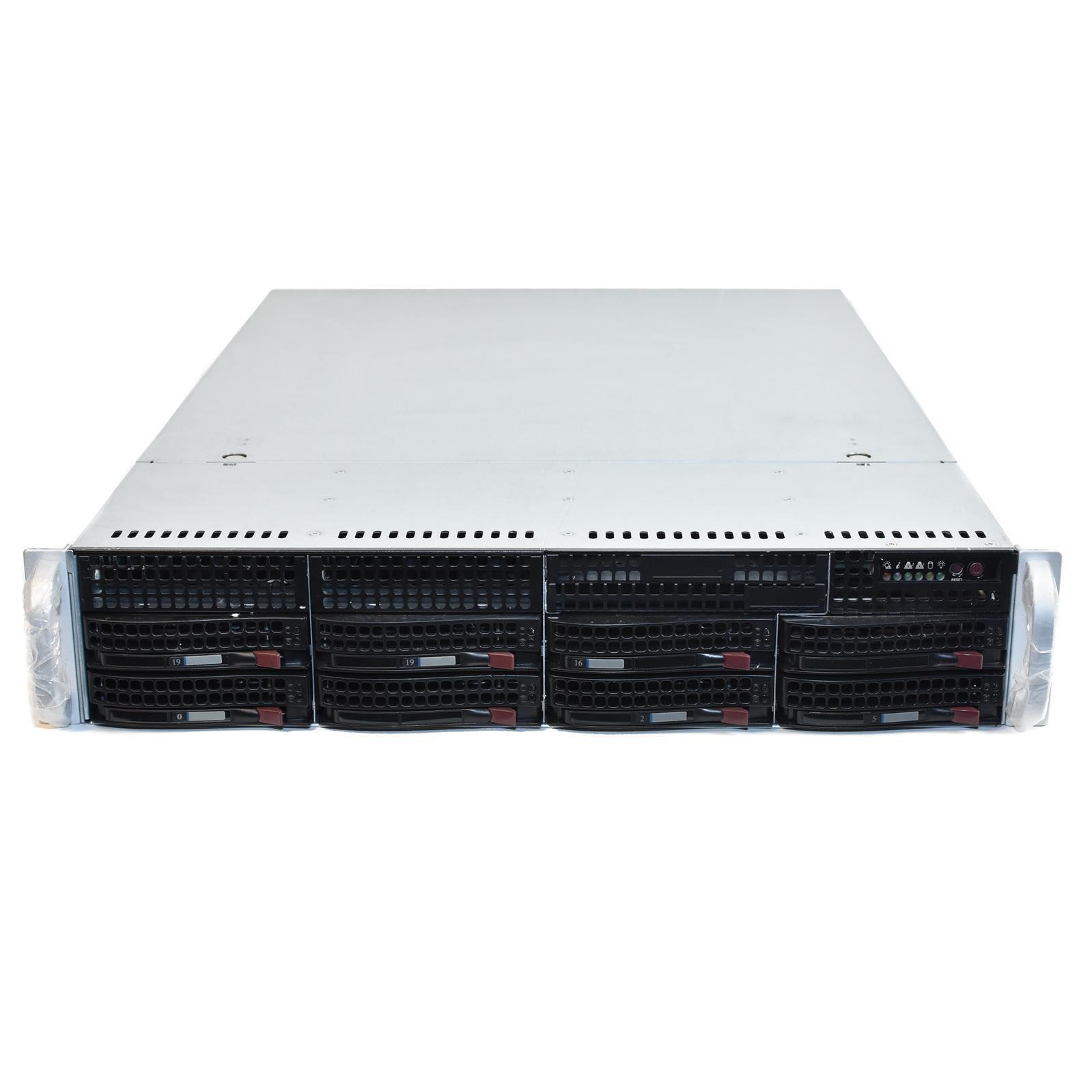

Шасси Supermicro CSE-825TQ-740 (SuperChassis SC825TQ, варианты SC825TQ-R740LPB/‑R740WB) представляет собой 2U серверный корпус для установки в стандартные 19‑дюймовые стойки, оптимизированный для построения высокоплотных систем хранения и вычислительных серверов. Корпус рассчитан на размещение материнских плат форм‑факторов Enhanced E-ATX (до 13.68" x 13"), E-ATX 12" x 13" и ATX 12" x 10", что обеспечивает совместимость с широким спектром одно- и двухпроцессорных платформ Supermicro. На фронтальной панели предусмотрено 8 корзин для 3.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через 8‑портовый 2U TQ‑бэкплейн BPN-SAS-825TQ с поддержкой SES2 и фирменной логики управления. Внутренних отсеков 3.5" не предусмотрено, при этом корпус допускает установку низкопрофильного оптического привода и дисков 3.5" в комплектных корзинах. Шасси использует высокоэффективный резервированный блок питания мощностью 740 Вт (Titanium/Platinum Level Redundant в зависимости от модификации), обеспечивающий стабильное питание серверной конфигурации и соответствующий современным требованиям по энергоэффективности. Семь низкопрофильных, полноразмерных по длине слотов расширения позволяют устанавливать RAID‑контроллеры, высокоскоростные сетевые адаптеры и другие карты ввода‑вывода. Металлическая конструкция толщиной около 1 мм, датчик вскрытия корпуса и продуманная компоновка внутренних элементов делают данное шасси удобной и надежной основой для корпоративных решений и инфраструктуры дата‑центров.

Аппаратные особенности и конфигурация

Supermicro CSE-825TQ-740 относится к семейству шасси SC825, в котором особое внимание уделено оптимизации внутреннего пространства и воздушных потоков без компромисса по охлаждению и удобству сервисного доступа. Поддержка плат Enhanced E-ATX позволяет использовать платформы с большим количеством слотов памяти и интерфейсов I/O, что делает корпус подходящим для ресурсовместимых приложений и задач виртуализации. Стандартный 8‑портовый 2U TQ‑бэкплейн BPN-SAS-825TQ обеспечивает подключение до 8 3.5" SAS/SATA HDD/SSD, при этом рекомендуется применение SAS или enterprise‑класса SATA‑накопителей. Конструкция фронтальной панели включает корзины для дисков с ручками, индикаторы активности и состояния накопителей, а также элементы управления шасси.

• Форм‑фактор: 2U стоечный корпус для монтажа в 19‑дюймовые шкафы.
• Поддерживаемые платы: Enhanced E-ATX (до 13.68" x 13"), E-ATX 12" x 13", ATX 12" x 10".
• Дисковая подсистема: 8 фронтальных 3.5" отсека для SAS/SATA HDD/SSD с возможностью горячей замены.
• Бэкплейн: 8‑портовый 2U TQ‑бэкплейн BPN-SAS-825TQ с поддержкой до 8 3.5" SAS/SATA накопителей и SES2.
• Слоты расширения: 7 низкопрофильных, полноразмерных по длине слотов I/O для плат расширения.
• Оптический привод: поддержка тонкого (slim) привода, устанавливаемого через опциональный комплект.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности HDD, перегрева, отказа блока питания и активности сетевых контроллеров.
• Дополнительные порты: до 2 портов USB на передней панели с подключением к внутренним разъемам платы.
• Материал корпуса: сталь толщиной порядка 1 мм с усиленной рамой шасси.
• Габариты: приблизительно 437 x 89 x 648 мм (Ш x В x Г), высота 2U для стандартных стоек.
• Совместимость: поддержка только низкопрофильных плат расширения (Half Height).

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-825TQ-740 комплектуется высокоэффективной резервированной подсистемой питания суммарной мощностью 740 Вт, реализованной на базе двух модулей, работающих по схеме 1+1, что обеспечивает сохранение работоспособности сервера при отказе одного из блоков. Редундантный источник питания соответствует высокому уровню эффективности (Titanium или Platinum Level Redundant в линейке SC825), поддерживает широкий диапазон входного напряжения 100–240 В переменного тока и ориентирован на круглосуточную эксплуатацию. За охлаждение отвечают три центральных 80 x 80 x 38‑мм вентилятора FAN-0126L4 с PWM‑управлением и скоростью вращения до 7000 об/мин, создающих направленный воздушный поток через дисковую корзину, процессорные радиаторы и плату расширения. Конструкция шасси предусматривает регулируемый воздуховод, обеспечивающий оптимальное обдувание процессорной зоны, а также поддержку мониторинга температуры и состояния вентиляции средствами системной платы. Датчик вскрытия корпуса и поддержка SES2 для дисковых корзин облегчают контроль состояния оборудования и интеграцию в системы мониторинга. Поставляемые в комплекте телескопические рельсы и набор корзин для дисков упрощают установку шасси в стойку и дальнейшее обслуживание без демонтажа из шкафа.
