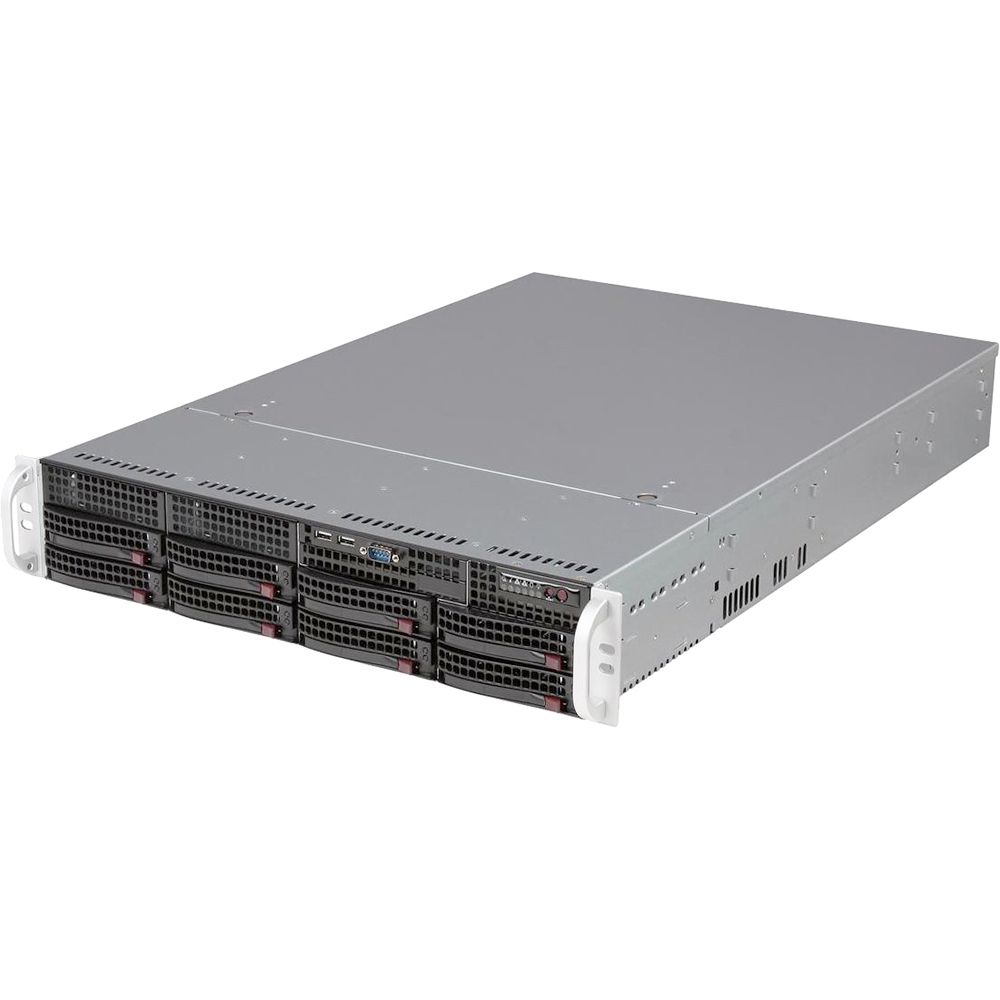

Шасси Supermicro CSE-825TQ-R720LPB

Шасси Supermicro CSE-825TQ-R720LPB (SuperChassis 825TQ-R720LPB) — это 2U серверный корпус, предназначенный для построения высокопроизводительных стоечных систем с высокой плотностью дисков и резервированным питанием. Конструкция шасси поддерживает установку материнских плат размером до 13,68" × 13", включая Enhanced E-ATX 12" × 13" и ATX 12" × 10", что позволяет использовать широкий спектр одно- и двухпроцессорных платформ корпоративного класса. Корпус оснащён корзиной на восемь 3,5-дюймовых дисков SAS/SATA с фронтальным доступом и двумя дополнительными фиксированными отсеками под 3,5-дюймовые накопители, что даёт возможность разделить системные и пользовательские массивы. В основе подсистемы хранения лежит 8‑портовый 2U TQ-бэкплейн, поддерживающий подключение восьми дисков и работу с функциями мониторинга при использовании совместимых системных плат. Резервированный блок питания суммарной мощностью 720 Вт уровня 80 PLUS Gold с поддержкой PMBus обеспечивает высокий КПД и стабильное питание даже при полной загрузке дисковой корзины и использовании нескольких карт расширения. Корпус рассчитан на установку в стандартные 19‑дюймовые стойки, комплектуется направляющими и ориентирован на эксплуатацию в составе файловых серверов, систем резервного копирования, виртуализации и других критичных задач с круглосуточным режимом работы.

Хранение данных и расширяемость

Supermicro CSE-825TQ-R720LPB спроектирован для сценариев, где требуется высокая плотность локального хранения и гибкость конфигурации дисковых массивов. Фронтальная корзина на восемь 3,5-дюймовых SAS/SATA накопителей обеспечивает удобный доступ к дискам и поддержку массивов высокой ёмкости, а TQ-бэкплейн позволяет подключать каждый диск к контроллеру, что важно для построения RAID-конфигураций и использования различных классов накопителей. Два дополнительных фиксированных отсека под 3,5-дюймовые диски позволяют вынести системные или служебные тома за пределы основной корзины, сохранив фронтальные слоты для данных и объёмных массивов. Корпус поддерживает до семи низкопрофильных/полноразмерных слотов расширения (в зависимости от применяемой системной платы и райзера), что даёт возможность устанавливать HBA- и RAID-контроллеры, высокоскоростные сетевые адаптеры и другие специализированные карты. Поддержка плат Enhanced E-ATX и ATX делает платформу универсальной для построения файловых серверов, систем резервного копирования и решений виртуализации, где требуется баланс между производительностью, ёмкостью и масштабируемостью.

• Корзина на восемь 3,5" SAS/SATA накопителей с фронтальным доступом на 8‑портовом 2U TQ-бэкплейне.
• Два дополнительных фиксированных отсека под 3,5" диски для системных, логовых или служебных томов.
• Поддержка материнских плат размером до 13,68" × 13", включая Enhanced E-ATX 12" × 13" и ATX 12" × 10".
• До семи слотов расширения для контроллеров хранения, сетевых адаптеров и других плат (через соответствующий райзер).
• Ориентация на файловые серверы, системы резервного копирования, хранилища для виртуализации и прикладные корпоративные решения.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-825TQ-R720LPB оснащено резервированным блоком питания общей мощностью 720 Вт уровня 80 PLUS Gold с поддержкой PMBus, что обеспечивает высокий КПД и снижение эксплуатационных затрат при длительной работе под нагрузкой. Резервированная схема (1+1) позволяет сохранять работоспособность системы при отказе одного модуля питания и обеспечивает возможность его замены без остановки сервера. Система охлаждения корпуса включает несколько производительных 80‑мм вентиляторов, установленных в центральной части шасси, которые формируют направленный воздушный поток от фронтальной панели через дисковую корзину к системной плате и блоку питания, обеспечивая эффективный отвод тепла от накопителей, процессоров и плат расширения. Конструкция шасси предусматривает установку в стандартные 19‑дюймовые стойки, комплект направляющих и удобный доступ к основным компонентам для обслуживания. Фронтальная панель снабжена индикаторами состояния питания, активности дисков и сигнализации неисправностей, а также кнопками управления, что упрощает мониторинг и эксплуатацию в составе корпоративной инфраструктуры и ЦОД. Такое сочетание энергоэффективного резервированного питания, продуманной системы охлаждения и богатых возможностей расширения делает Supermicro CSE-825TQ-R720LPB надёжной основой для критически важных серверов с высокой дисковой нагрузкой.
